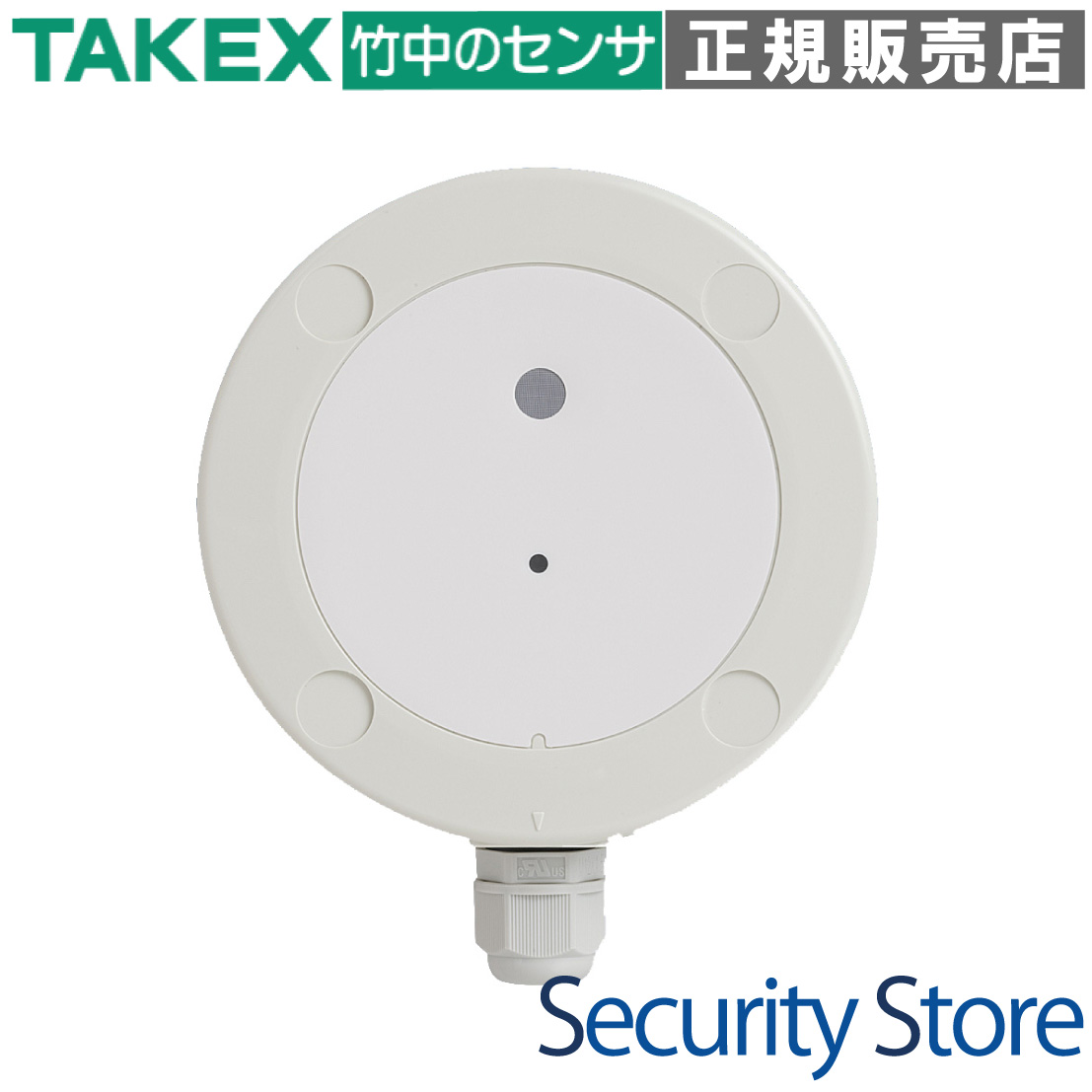

集音マイク 防水 屋外 [SMT-100]

集音マイク 防水 屋外 [SMT-100]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング(TAKEX) 屋外用集音マイク IPX5防水 長距離伝送

SMT-100 屋外用集音マイク

屋外の過酷な環境下でも安定した音声モニターを可能にする、高信頼性のアクティブ集音ユニットです。IPX5相当の防水構造と、最大100mの長距離配線に対応する設計により、防犯監視や現場管理の質を飛躍的に高めます。

  • 型番： SMT-100
  • 製品名： 集音マイク 防水 屋外
  • 方式 / カテゴリ： アンプ内蔵アクティブ集音ユニット
  • 主な用途： 監視カメラの音声補完、屋外設備の異音検知、現場の音声モニター
  • 対応環境： 屋内／屋外（IPX5相当）
  • 電源仕様： DC8V〜30V（ワイドレンジ対応）
SMT-100 屋外用集音マイク

資料ダウンロード

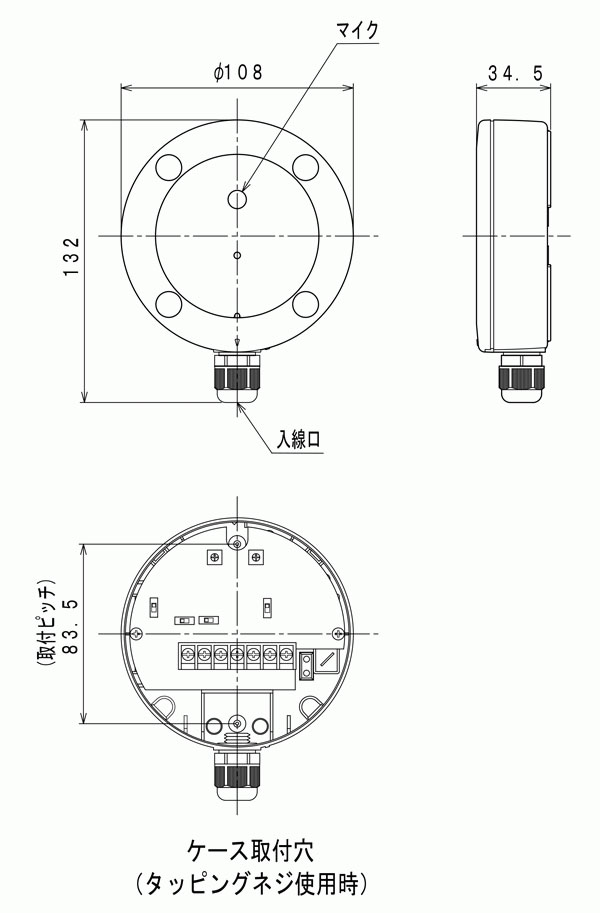

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外駐車場のトラブル防止・音声記録
  • 工場・重要施設の異音モニタリング
  • 河川や山間部など過酷な環境の録音
  • 店舗入口やビル外壁での接客・警備対応

導入前に確認したいポイント

  • 屋外設置時はマイク穴が上を向かないようにする
  • 平衡伝送にはツイストシールド線が必要
  • 電源電圧がDC8V〜30Vの範囲内であること
  • 接続機器がライン入力かマイク入力かを確認

特長

長距離配線を可能にする平衡出力切替

内部スイッチにより平衡（バランス）と不平衡（アンバランス）の出力切替が可能です。平衡出力を選択することで、最大約100mまでの長距離配線を実現。ノイズの多い産業現場や大規模施設でも、減衰の少ないクリアな音声を伝送できます。

屋外でも安心のIPX5相当・全天候型設計

噴流に対する保護規定をクリアしたIPX5相当の防水性能を備えています。雨天時の直接曝露環境でも内部基板への浸水を防ぐ構造となっており、屋外監視のスタンダードモデルとして長期間安定した運用が可能です。

独立した2系統出力で複数機器へ供給

内部にアンプを内蔵し、独立した2つの出力端子を備えています。分配器を別途用意することなく、デジタルレコーダーと音声モニター用アンプなど、2台の機器へ同時に音声信号を供給することが可能です。

DC8V〜30Vのワイド電源対応

極めて広い動作電圧範囲（DC8V〜30V）に対応しています。電圧降下が発生しやすい長距離配線の現場や、既存のセキュリティシステムが持つDC12V/24V電源系統への統合がスムーズに行えます。

マイク/ラインレベルの信号切替機能

接続先の機器に合わせて、出力レベルをマイク設定（-60dBV）とライン設定（-30dBV）から選択可能です。レコーダーのAUX入力やアンプのMIC入力など、多様なデバイスとの整合性をスイッチ一つで確保できます。

音声利得を微調整できる出力ボリューム

基板上に音声利得を±10dBの範囲で微調整できる半固定ボリュームを搭載。設置環境の暗騒音や接続機器の感度に応じて、最適な集音レベルに現場でカスタマイズすることができます。

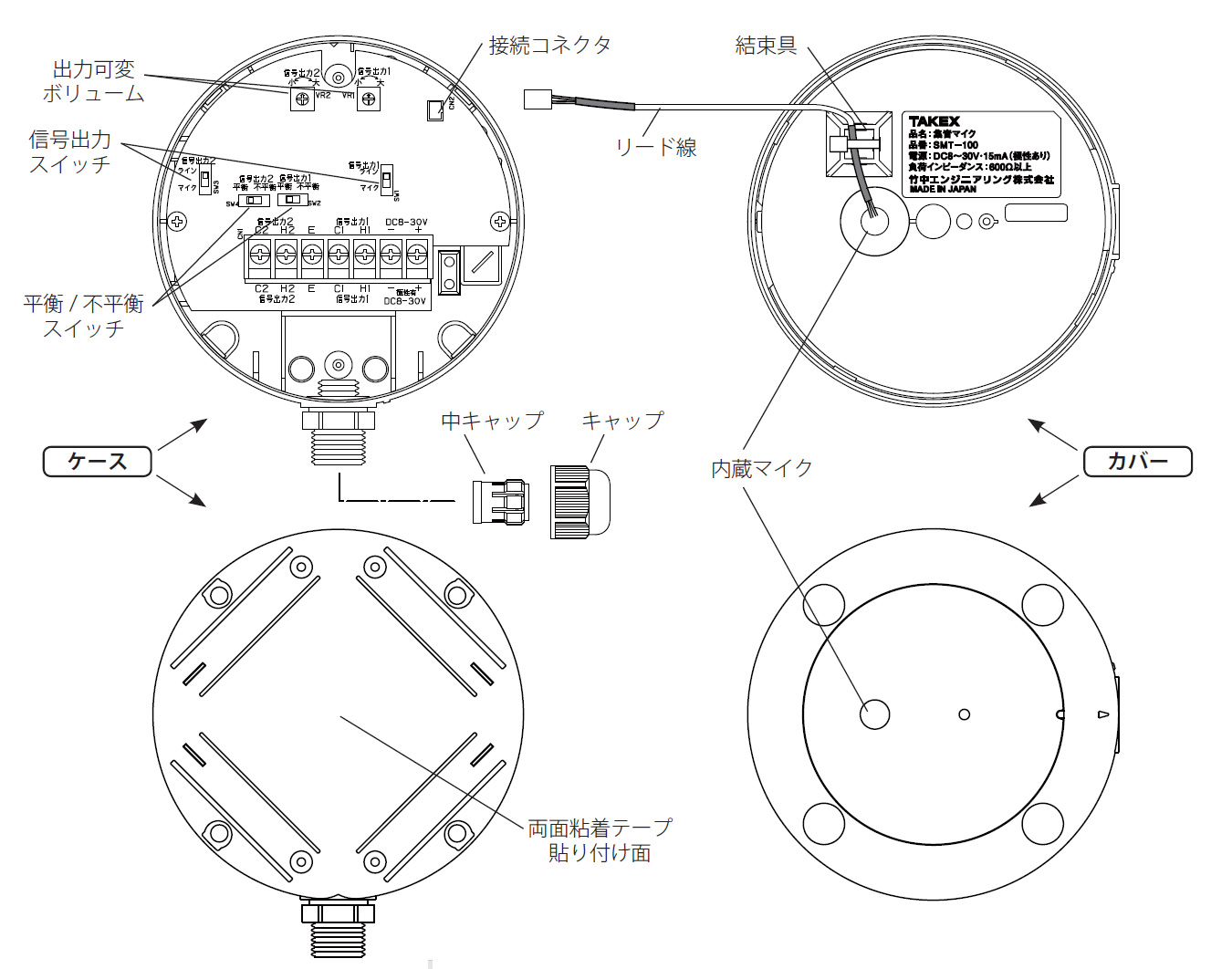

施工性を追求した端子台・筐体構造

配線に便利なM3セルフアップ端子式を採用。また、筐体の取付ピッチはJIS 1個用スイッチボックスに対応しており、壁面や天井へのスマートな設置をサポートします。

現場管理を容易にするコネクタ接続

ケースとカバー（マイク素子）が分離する構造ながら、内部はコネクタ接続方式を採用。リード線を引っ張るリスクを低減し、高いメンテナンス性と確実な電気的結合を両立しています。

選定時に評価したい強み

  • 信頼の防水性能： 屋外設置に特化したIPX5相当の堅牢なハウジング。
  • 柔軟なシステム構築： 平衡/不平衡切替と2出力により、設計の自由度が高い。
  • 優れたコストパフォーマンス： 分配器や昇圧器なしで長距離・多点出力が可能。
  • 安定した音声品質： アクティブアンプ内蔵により、低ノイズで高感度な集音を実現。

施工・設置ガイド

本機を屋外で使用する場合、浸水による故障を防ぐため、マイク穴が上を向くような「水平上向き設置」は厳禁です。必ず垂直な壁面に、ケーブル導入部が下を向くように取り付けてください。また、防水性能を維持するために、ケーブルキャップの締め付けトルク（1.0〜1.2N・m）を遵守してください。

伝送方式 推奨配線距離 推奨ケーブル
平衡（バランス） 最大 100m 0.3mm2 以上のツイストシールド線
不平衡（アンバランス） 最大 20m 単芯シールド線 または ツイストシールド線

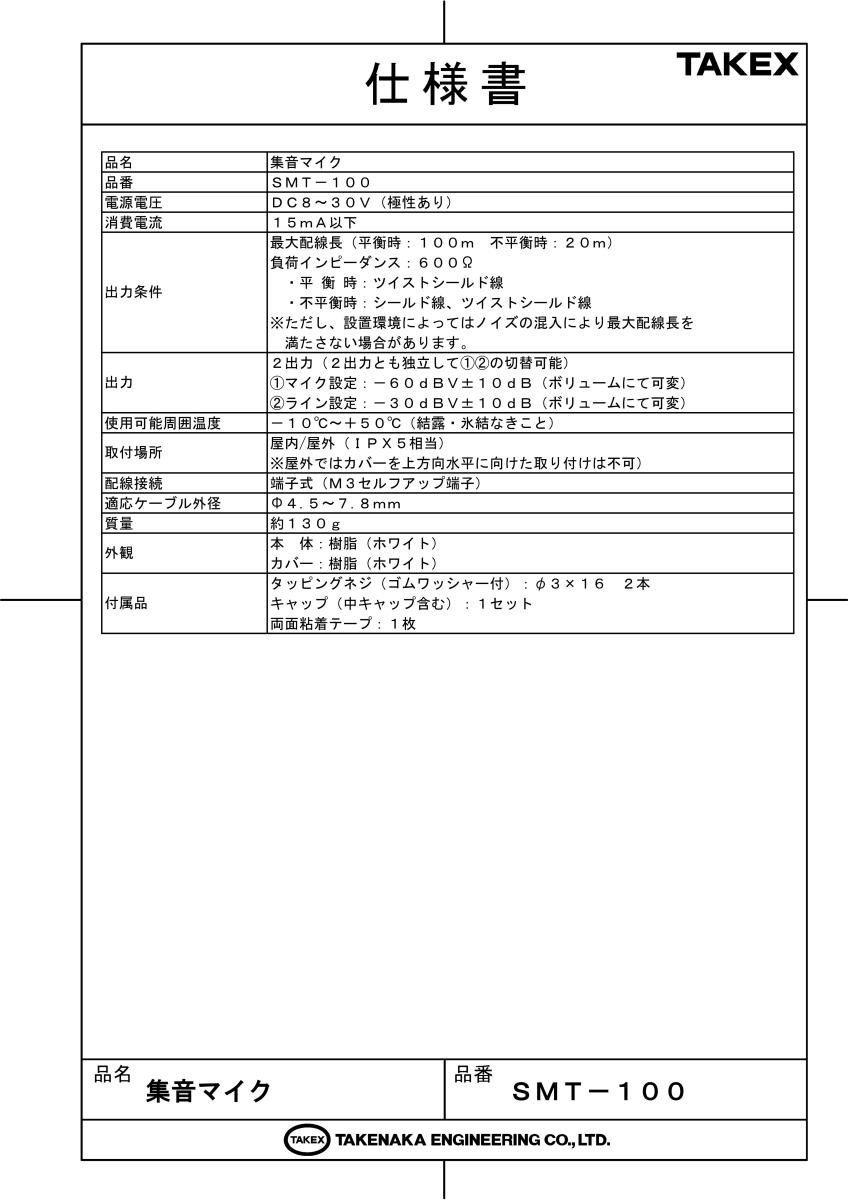

製品仕様

項目 内容
品名 集音マイク
品番 SMT－100
電源電圧 DC8〜30V（極性あり）
消費電流 15mA以下
出力条件 最大配線長（平衡時：100m 不平衡時：20m）
負荷インピーダンス：600Ω
・平衡時：ツイストシールド線
・不平衡時：シールド線、ツイストシールド線
※設置環境のノイズ混入により変動する場合があります。
出力 2出力（独立切替可能）
(1)マイク設定：－60dBV±10dB（ボリューム可変）
(2)ライン設定：－30dBV±10dB（ボリューム可変）
使用可能周囲温度 －10℃〜+50℃（結露・氷結なきこと）
取付場所 屋内／屋外（IPX5相当）
※屋外ではカバーを上方向水平に向けた取り付けは不可
配線接続 端子式（M3セルフアップ端子）
適応ケーブル外径 Φ4.5〜7.8mm
質量 約130g
外観 本体：樹脂（ホワイト）
カバー：樹脂（ホワイト）
付属品 タッピングネジ（ゴムワッシャー付）：Φ3×16 2本
キャップ（中キャップ含む）：1セット
両面粘着テープ：1枚

FAQ

Q：屋外設置時に注意すべき向きはありますか？ A：はい。マイク穴に水が溜まるのを防ぐため、カバーを「上方向水平（空を向く状態）」にして設置することはできません。必ず垂直な壁面に設置してください。
Q：配線はどのくらいの距離まで伸ばせますか？ A：平衡（バランス）伝送を使用すれば最大約100m、不平衡（アンバランス）伝送では最大約20mまで対応可能です。
Q：レコーダーの音声入力端子に接続する場合の設定は？ A：レコーダーのAUXやLINE入力に接続する場合は、本機の信号出力スイッチを「ライン（-30dBV）」に設定してください。
Q：電源は何ボルトが必要ですか？ A：DC8VからDC30Vまでの広い範囲で動作します。DC12VやDC24Vの電源が一般的によく利用されます。
Q：2台のレコーダーに同時に音声を入れたいのですが可能ですか？ A：可能です。本機は独立した2つの出力端子を備えているため、分配器なしで2系統の機器へ出力できます。
Q：音量が小さい、または大きい場合は調整できますか？ A：はい。内部の出力可変ボリュームにより、定格値から±10dBの範囲でゲイン調整が可能です。
Q：推奨される配線ケーブルは何ですか？ A：平衡伝送を行う場合は0.3mm2以上のツイストシールド線を推奨します。ノイズ混入を抑えるために重要です。
Q：不平衡接続で20mを超える距離を配線したい場合はどうすればよいですか？ A：本機から長距離を平衡で配線し、入力機器の手前で平衡トランスユニット（TU-600など）を介して不平衡に変換する方法が有効です。
Q：AC100Vの電源線と一緒に配線しても大丈夫ですか？ A：誘導ノイズの原因となるため、強電線（AC100V以上）とは30cm以上離して配線するか、金属管等による遮蔽を推奨します。
Q：お手入れにアルコールを使用してもいいですか？ A：いいえ。樹脂の劣化や防水パッキンの変質を招くため、有機溶剤は使用せず、柔らかい布で水拭きしてください。
