TAKEX（竹中エンジニアリング）セキュリティ用スピーカー屋内・半屋外用タンパー出力付

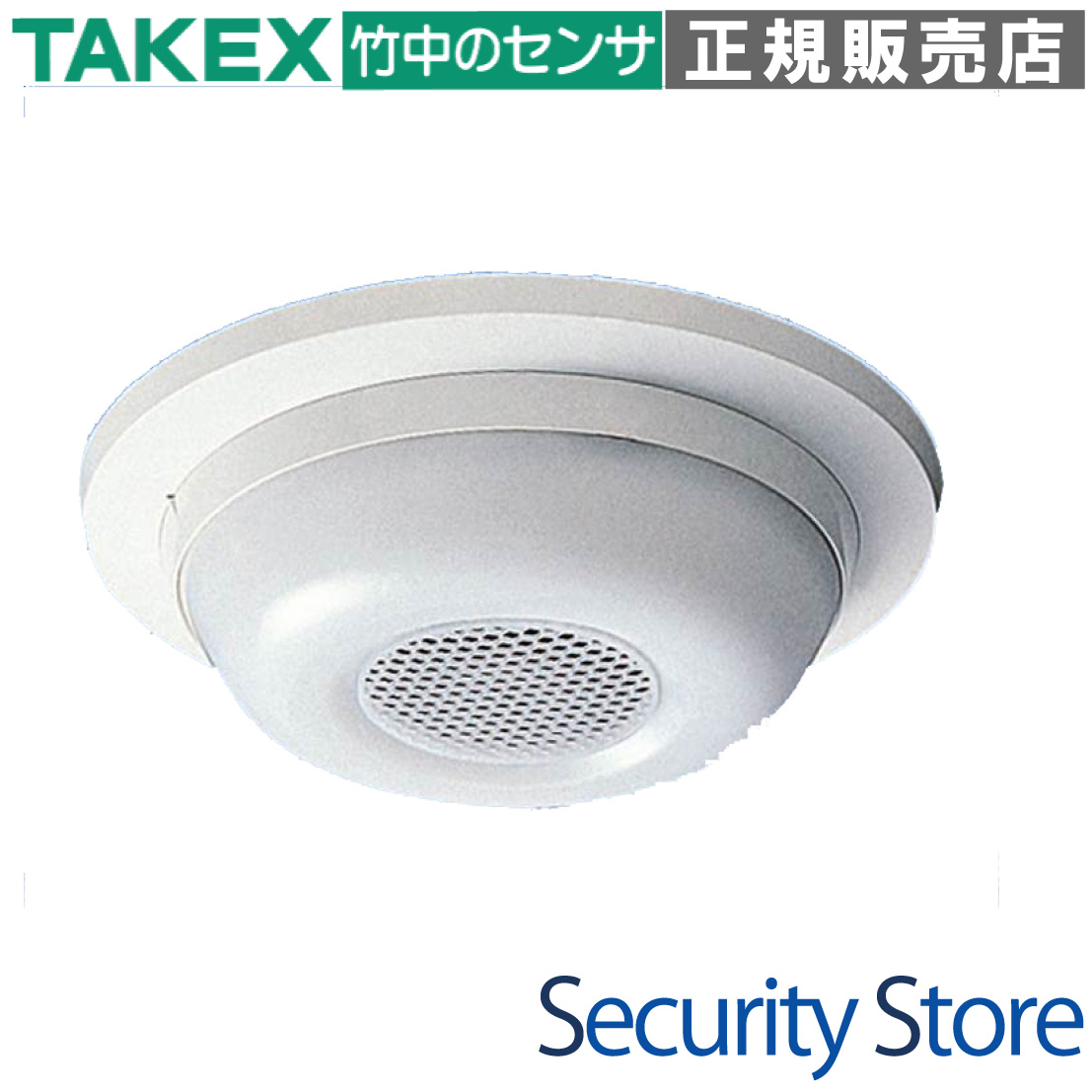

SP-8 セキュリティ用スピーカー屋内用タンパー出力付

SP-8は、セキュリティシステムの警報報知に特化した、高信頼性の屋内用パッシブスピーカーです。異常発生時の破壊行為や取り外しを即座に検知する「タンパー出力」を搭載しており、防犯レベルの高い現場に最適です。

型番： SP-8
方式： パッシブ型コーンスピーカー（電源不要）
主な用途： 侵入検知時の威嚇・警告、異常発生時の音声メッセージ報知
設置場所： 屋内・半屋外（直接雨水がかからない場所）
特記仕様： 無電圧b接点タンパー出力（取り外し検知）

資料ダウンロード

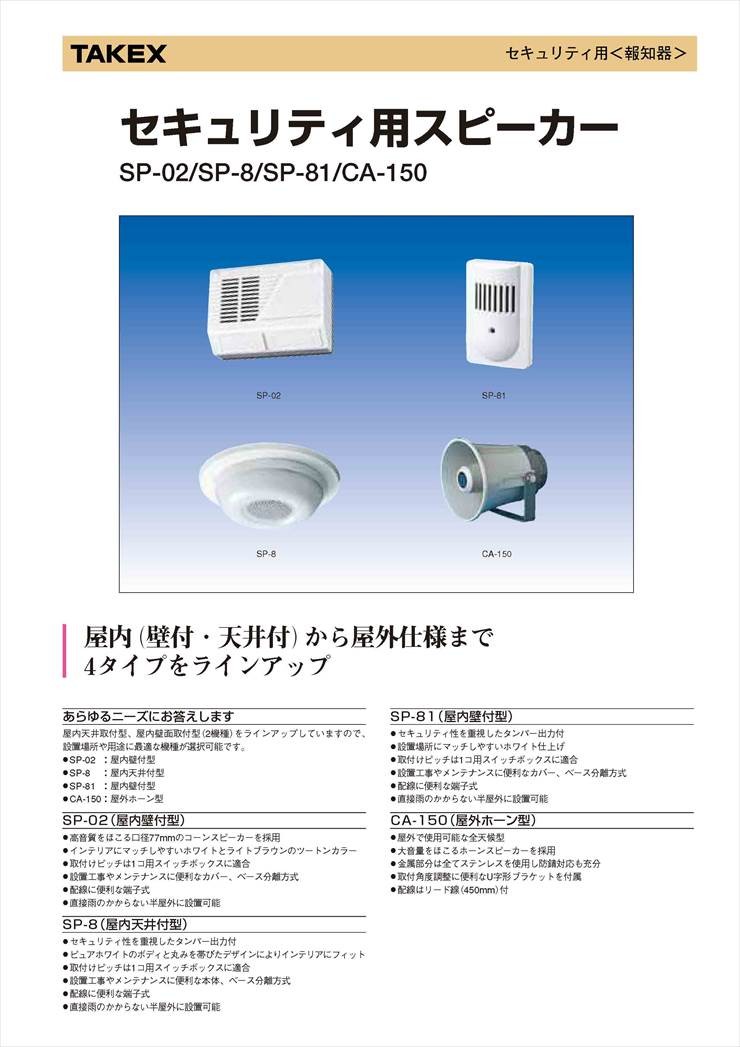

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・店舗の防犯システム報知
重要施設での破壊・取り外し監視
非常時の緊急一斉放送の拡声
屋内駐車場や駐輪場での音声警告

導入前に確認したいポイント

設置場所は雨の当たらない屋内・半屋外か
アンプ出力が8Ω/4W以下に対応しているか
ハイインピーダンス（100V）仕様ではないか
壁面または天井の強度は十分か

特長

異常を逃さないセキュリティ連動型タンパー回路

本体ベースとスピーカーユニットが分離されると、即座に無電圧b接点のタンパー信号を出力します。第三者による機器の取り外しや破壊行為を、受信機やコントロールパネル側で確実に検知できるため、高いセキュリティ性が求められる現場に最適です。

電源工事不要のパッシブ設計

本機はスピーカー入力信号のみで駆動するパッシブ型を採用しています。DC12V/24Vなどの外部電源供給を必要としないため、システム全体の配線コストを削減し、電源トラブルによる不報のリスクも低減します。

施工効率を高める「ベース分離構造」

本体からスピーカーユニットを簡単に取り外せる設計になっています。まずベースを壁面や天井に固定し、配線を行った後にユニットを回転させてロックするだけの簡単施工。高所作業時などの負担を軽減します。

インテリアに調和する薄型デザイン

厚さわずか39mmの薄型設計に加え、清潔感のあるピュアホワイトの樹脂ボディを採用。角を落とした丸みを帯びたデザインにより、オフィスやショールームなどのインテリアを損なうことなく設置可能です。

広指向性を実現する音響構造

セキュリティアラームを効率よく空間全体に拡散させる構造を採用しています。特定の方向だけでなく、広い範囲に警告音を届けることができるため、死角の少ない報知環境を構築できます。

イタズラ防止用の最終固定ロックネジ

ユニットをベースに装着した後、ロックネジを締めることで強固に固定できます。振動による異音の発生を防ぐだけでなく、第三者が容易にユニットを取り外せないようにするセキュリティ上の役割も果たします。

    選定時に評価したい強み
    高い防犯性： タンパー回路により、機器への妨害行為をリアルタイムで監視可能。
施工性： スピーカーユニットの脱着が容易な回転ロック方式を採用。
汎用性： 標準的な8Ωインピーダンス対応で、多様なセキュリティアンプと接続可能。
設置自由度： 1個用スイッチボックス（66.7mmピッチ）に準拠したベース設計。



施工・設置ガイド

SP-8は屋内・半屋外用です。直接雨水がかかる場所や極端な高湿度環境は避け、以下の手順で施工してください。

工程	重要な確認事項
ベース固定	補強材のある場所に付属ネジで固定。石こうボード等はアンカーを併用してください。
配線接続	M3セルフアップ端子を採用。スピーカー極性とタンパー回路の直列結線を確認。
ユニット装着	ベースとユニットの「フロントマーク(↑)」を合わせ、時計回りに確実に回しきります。
最終確認	ロックネジを必ず締め込み、動作テスト（音声出力・タンパー動作）を実施してください。

配線・端子仕様

端子番号	機能	接続先
5 / 6	スピーカー入力	アンプまたは受信機のスピーカー出力（極性あり：5＝＋ / 6＝－）
7 / 8	タンパー出力	受信機の24時間監視ゾーン（タンパーライン）へ直列に接続

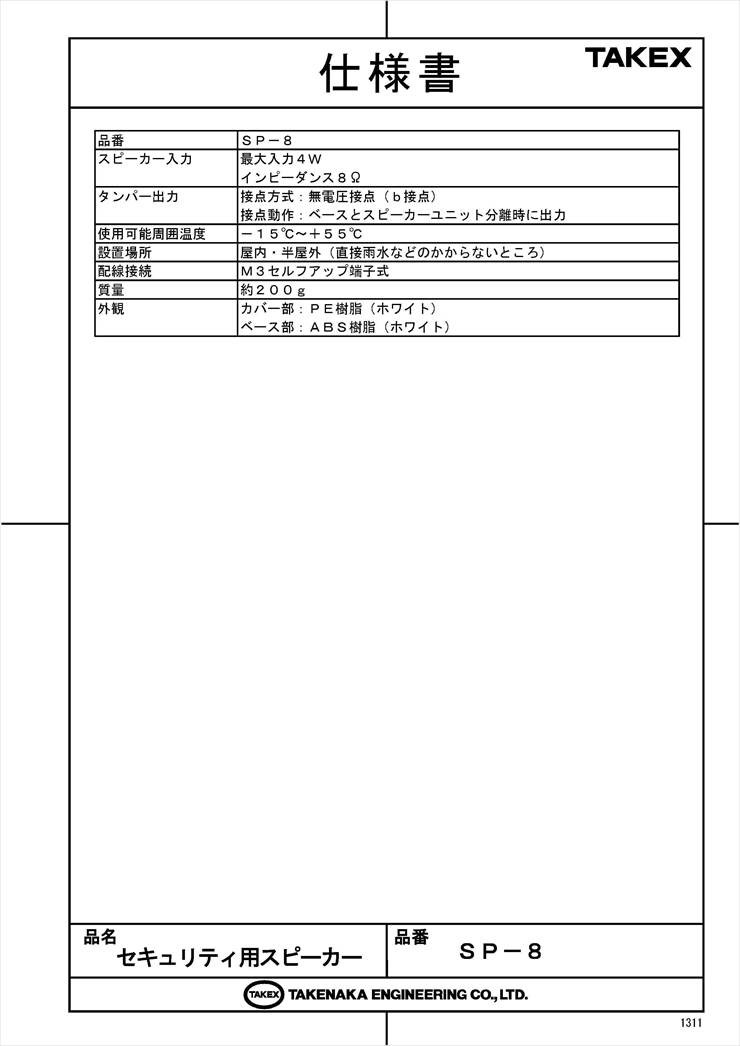

製品仕様

項目	内容
品名	セキュリティ用スピーカー（天井取付型）
品番	SP-8
入力	最大4W
インピーダンス	8Ω
タンパー出力	接点方式：無電圧接点（b接点）定格：AC／DC30V・0.1A 動作：ベースとスピーカーユニット分離時に「開」
使用可能周囲温度	－15℃〜+55℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨水のかからないところ）
配線接続	M3セルフアップ端子式
質量	約200g
外観	樹脂（ホワイト） PE樹脂/ABS樹脂
外形寸法	Φ147mm × 厚さ39mm

FAQ

Q：電源は必要ですか？ A：いいえ、パッシブスピーカーですので駆動用の電源配線は不要です。スピーカー入力のみで動作します。

Q：タンパー出力とはどのような機能ですか？ A：スピーカー本体がベースから外された時に信号を出す機能です。破壊行為や盗難の検知に使用します。

Q：屋外でも使用できますか？ A：直接雨水がかからない場所（軒下など）であれば設置可能ですが、基本的には屋内用として設計されています。

Q：ハイインピーダンス（100Vライン）のアンプに接続できますか？ A：いいえ、本機はローインピーダンス（8Ω）専用です。100Vラインに直接接続すると故障の原因となります。

Q：複数のスピーカーを設置する場合、タンパー回路はどう接続しますか？ A：各スピーカーのタンパー端子を直列に接続（ループ構成）することで、どの1台が外されても異常検知が可能になります。

Q：推奨される配線距離はどのくらいですか？ A：φ0.9mmの電線を使用する場合、電圧降下による音量低下を防ぐため20m以下を推奨します。

Q：スイッチボックスへの取り付けは可能ですか？ A：はい、JIS 1個用スイッチボックスに対応した取付ピッチ（66.7mm）を採用しています。

Q：汚れのお手入れはどうすればよいですか？ A：柔らかい布で水拭きし、乾拭きしてください。シンナーやアルコール等は樹脂を傷めるため絶対に使用しないでください。

Q：ロックネジを締め忘れるとどうなりますか？ A：振動による異音や、スピーカーユニットの脱落、タンパーの誤作動の原因となりますので必ず締め込んでください。

Q：最大入力4Wを超えて入力しても大丈夫ですか？ A：許容範囲を超える入力はボイスコイルの焼損や音割れの原因となります。必ず定格内でご使用ください。
