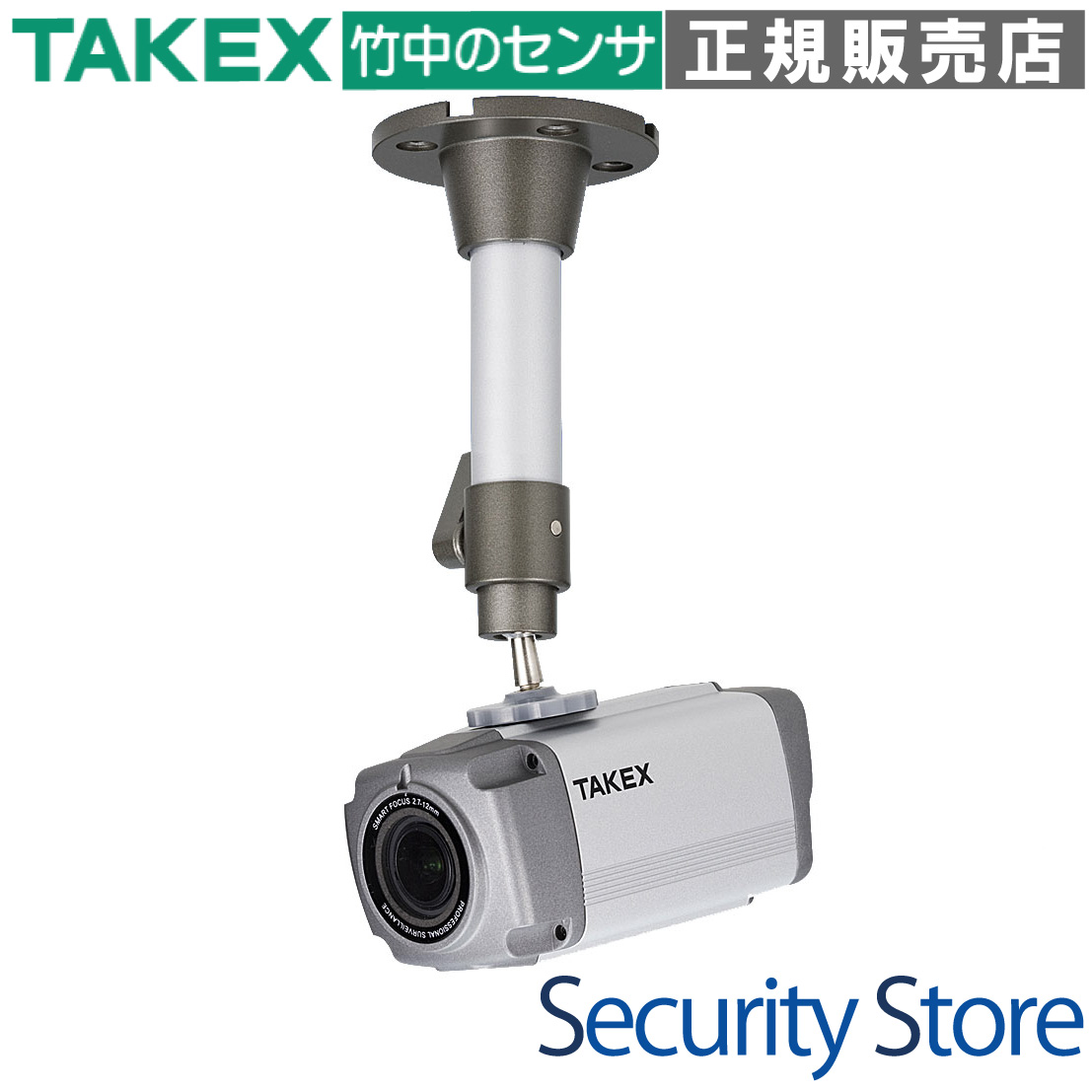

EX-SDI フルHD 1080p SONY STARVIS 屋内用デイナイトカメラ

VSC-DN950EX EX-SDIデイナイトカメラ

同軸インフラを最大限に活用し、遅延のないフルHD映像を最大500m伝送。フォーカス自動調整機能を備えた、施工性と高画質を両立したハイエンドモデルです。

型番： VSC-DN950EX
解像度： 1920×1080 (フルハイビジョン)
伝送方式： EX-SDI / HD-SDI 切替対応
主要機能： ワン押しオートフォーカス、WDR、3D-DNR、電子感度アップ

資料ダウンロード

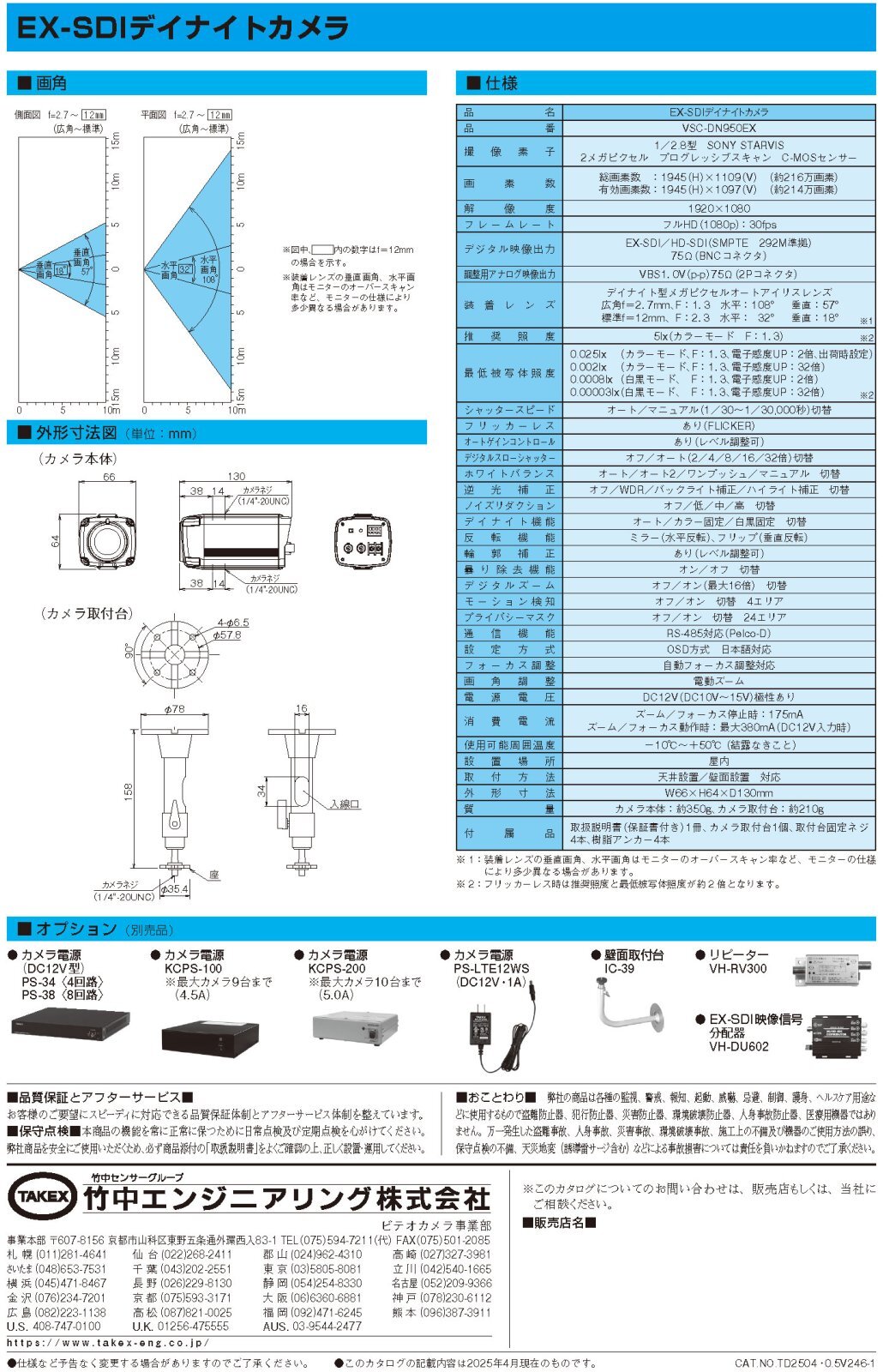

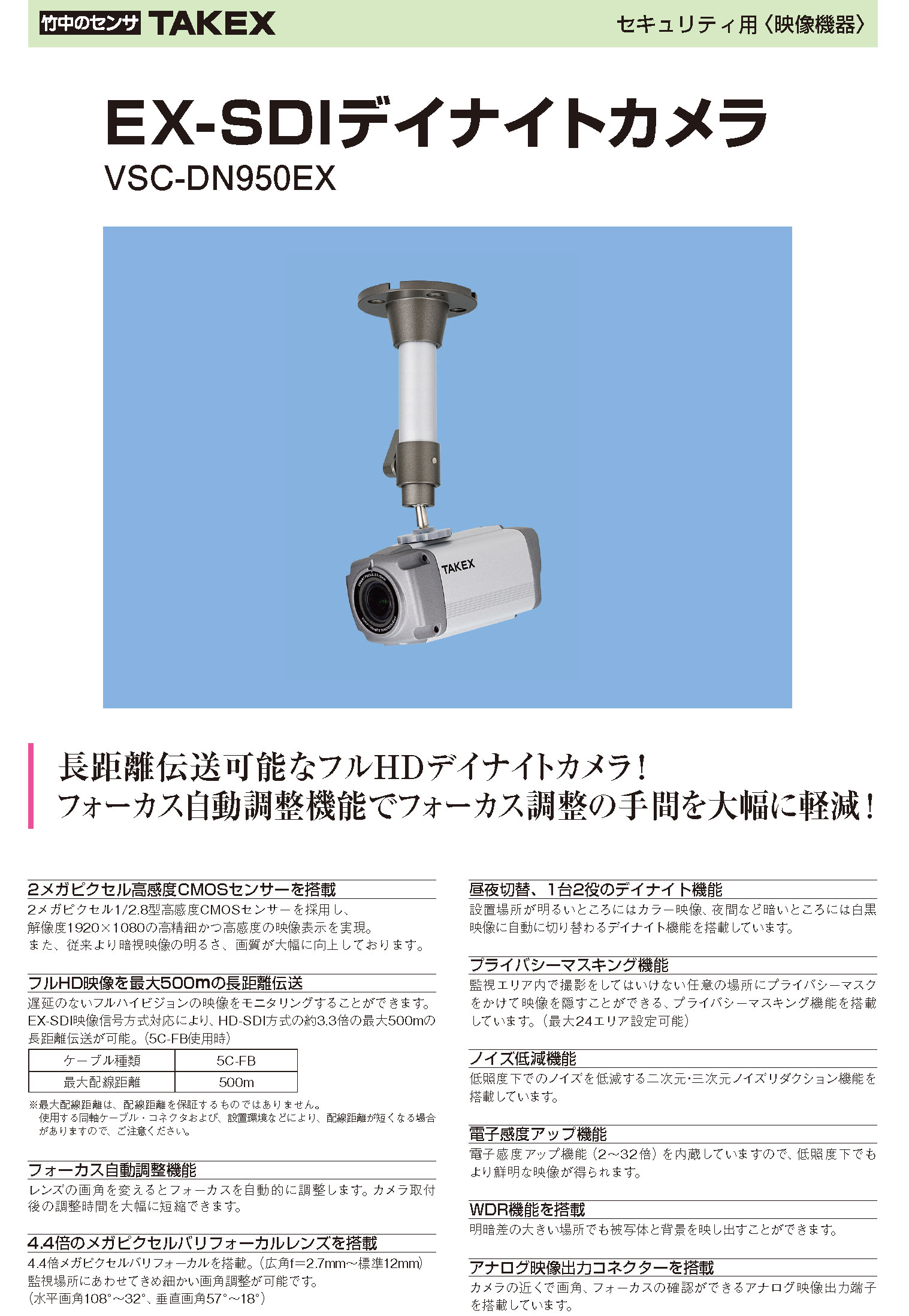

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

既設同軸ケーブルを利用したHD化改修
高精細な顔識別・ナンバー確認が必要な現場
IPカメラの遅延が許容できないリアルタイム監視
夜間無人となる倉庫や店舗の暗視監視

導入前に確認したいポイント

電源はDC12V専用（重畳式・AC24V不可）
録画機がEX-SDIまたはHD-SDIに対応しているか
同軸ケーブルおよびコネクタは75Ω品を推奨
屋内専用モデルのため屋外設置はハウジングが必要

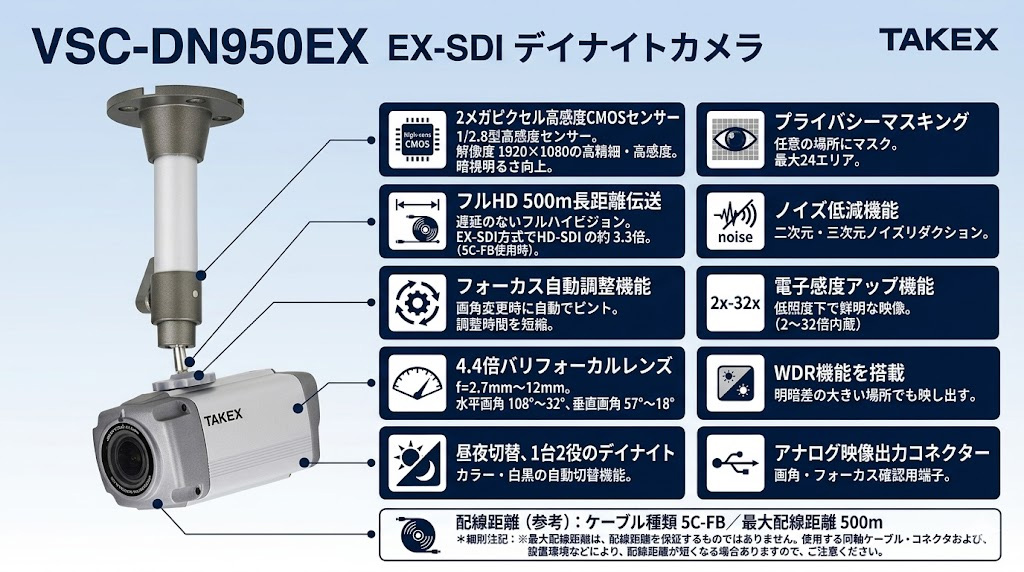

特長

2メガピクセル高感度SONY STARVISセンサー搭載

1/2.8型 SONY STARVIS CMOSセンサーを採用。1920×1080の高精細フルHD映像を実現し、従来のデジタルカメラと比較して暗視映像の明るさと画質が飛躍的に向上しています。低照度下でもノイズの少ない鮮明なカラー映像を捉えます。

EX-SDI技術による最大500mの長距離伝送

非圧縮ベースのEX-SDI映像信号方式を採用。HD-SDI方式の約3.3倍にあたる、最大500m（5C-FB使用時）の長距離伝送が可能です。IPカメラのようなエンコード遅延がなく、PTZ操作時もストレスのないダイレクトなモニタリングが可能です。

施工効率を劇的に高める「フォーカス自動調整機能」

本体背面または遠隔からの操作で、レンズの画角変更に合わせたフォーカス調整を自動で行います。高所作業車などでの微細なフォーカス調整の手間を大幅に軽減し、ピンボケによる再施工のリスクを最小化します。

広角から望遠までカバーする4.4倍バリフォーカルレンズ

焦点距離f=2.7mmから12mmまでの広範囲をカバー。水平画角108°の広角監視から、32°の望遠監視まで、設置環境に合わせた最適な画角設定が可能です。電動ズーム機構により、設置後の微調整も容易です。

0.00002 lxまで対応する驚異の超高感度設計

物理的なIRカットフィルターの退避によるデイナイト機能と、最大32倍の電子感度アップ機能を搭載。白黒モード時の最低被写体照度は0.00002 lxに達し、肉眼では困難な極低照度環境でも確実に対象を識別します。

明暗差を克服するワイドダイナミックレンジ（WDR）

エントランスなど、外光が差し込む明暗差の激しい場所でも、白飛びや黒つぶれを抑えるWDR機能を搭載。被写体と背景の両方をクリアに映し出します。用途に合わせてバックライト補正（BLC）やハイライト補正（HLC）も選択可能です。

三次元ノイズリダクション（3D-DNR）

低照度撮影時に発生しやすいランダムノイズを、高度な画像演算により効果的に除去します。夜間映像の視認性を高めるだけでなく、録画機側のデータ圧縮効率を向上させ、長期間の録画保存に貢献します。

現場調整に便利なアナログ映像出力端子

本体にBNCのアナログ映像出力（VBS 1.0Vp-p）を搭載。施工時にポータブルテストモニターを接続することで、脚立の上などでも即座に画角や動作確認を行うことができます。

    選定時に評価したい強み
    非圧縮・低遅延： デジタル信号をそのまま伝送するため、映像のコマ落ちや遅延が発生しません。
長距離施工性： 500mの伝送距離により、広大な敷地内でも中継器なしで配線可能です。
メンテナンス性： ワン押しAF機能により、経年変化によるピンボケ発生時も迅速な復旧が可能です。
互換性： 設定によりHD-SDI出力への切り替えも可能で、既設レコーダーとの柔軟な接続が可能です。



設置・配線ガイド

電源配線距離の目安（DC12V使用時）

電圧降下を防ぐため、導体径に応じた適切な配線距離を守ってください。

電線導体径	DC12V出力時	DC15V出力時
φ0.65mm	50mまで	120mまで
φ0.90mm	90mまで	230mまで
φ1.20mm	170mまで	410mまで

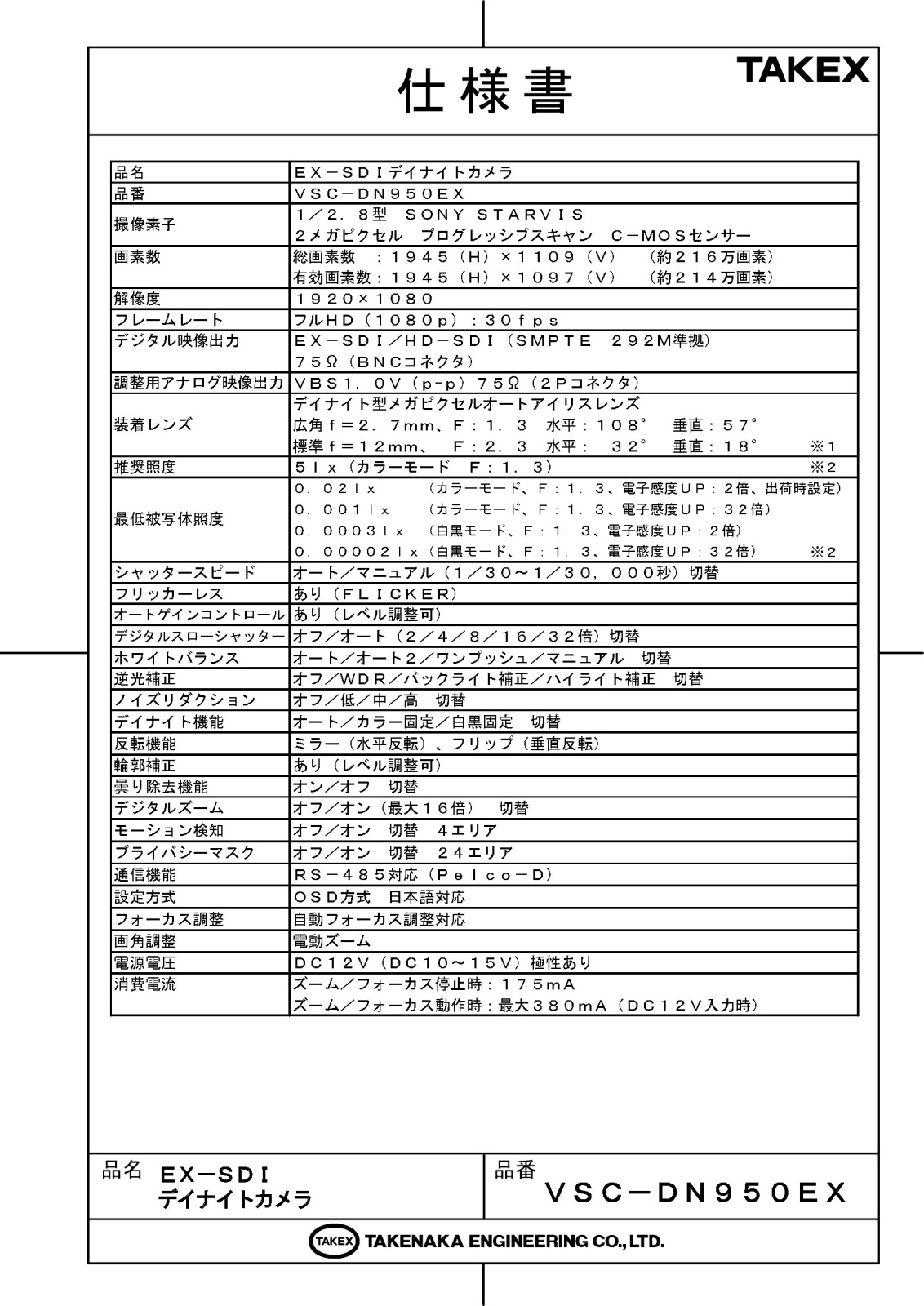

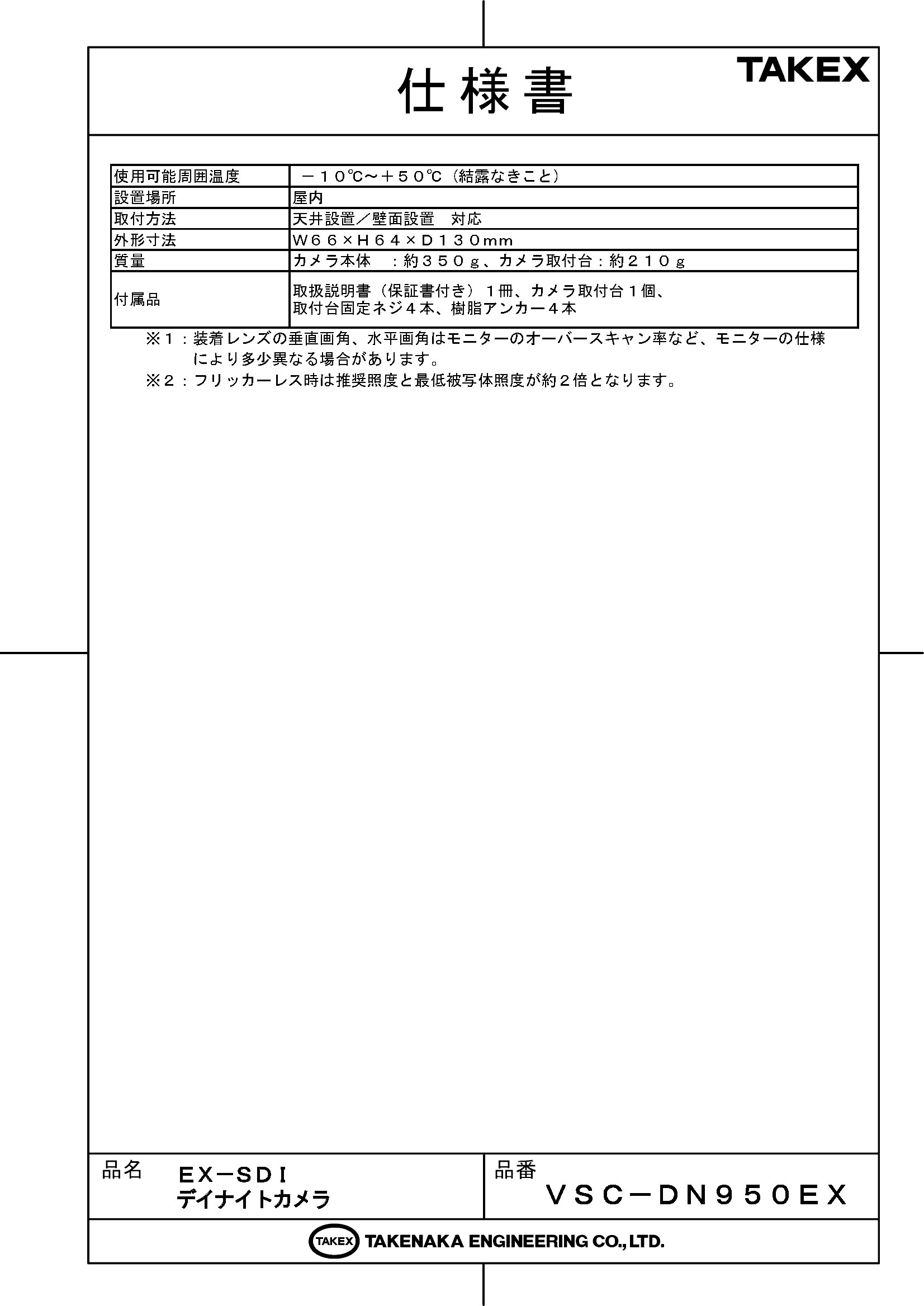

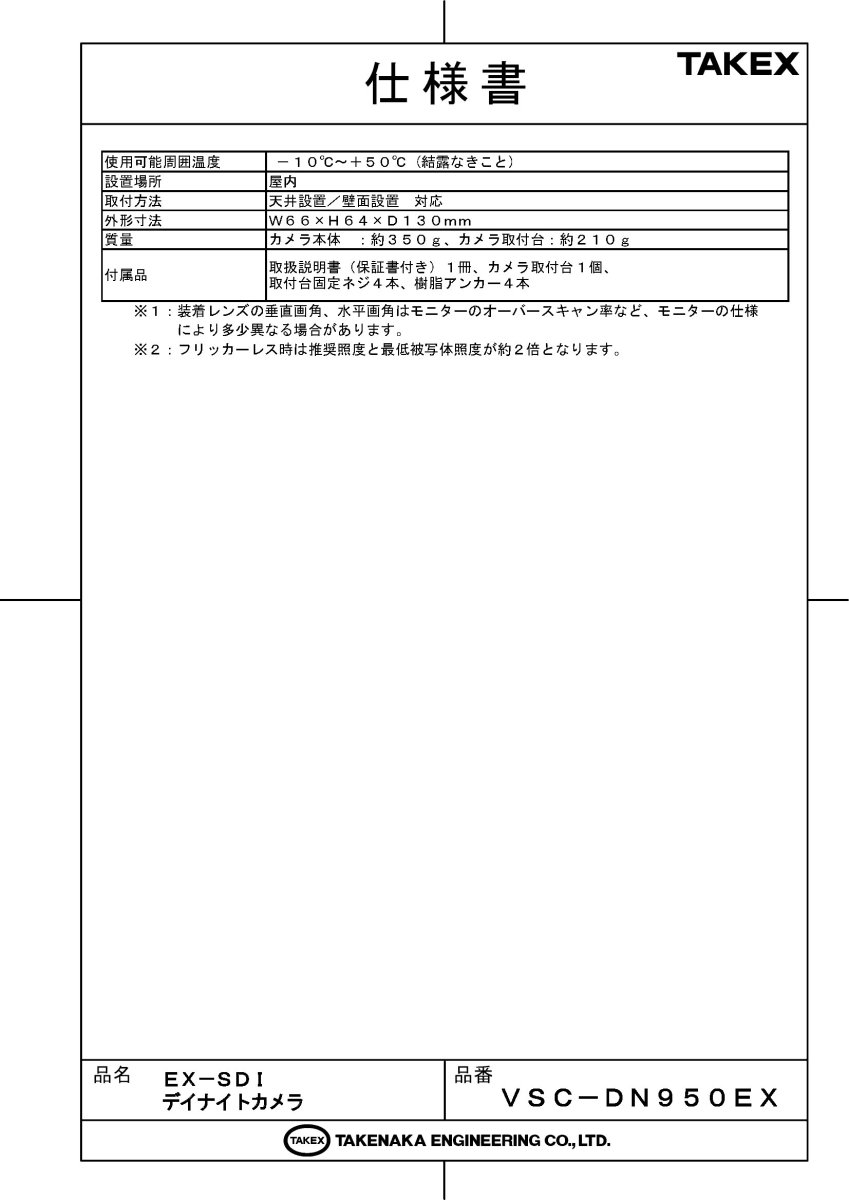

製品仕様

項目	内容
品名	EX-SDIデイナイトカメラ
品番	VSC-DN950EX
撮像素子	1／2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：約216万画素 / 有効画素数：約214万画素
解像度	1920 × 1080 (フルHD)
フレームレート	30fps
デジタル映像出力	EX-SDI／HD-SDI (SMPTE 292M準拠) 75Ω (BNCコネクタ)
調整用アナログ出力	VBS 1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズ	デイナイト型メガピクセルオートアイリスレンズ f＝2.7mm〜12mm、F1.3〜2.3
水平画角	108°（広角）〜 32°（標準）
垂直画角	57°（広角）〜 18°（標準）
推奨照度	5 lx (カラーモード F1.3)
最低被写体照度	0.02 lx (カラー、感度UP 2倍) / 0.00002 lx (白黒、感度UP 32倍)
電源電圧	DC12V (DC10〜15V) 極性あり
消費電流	最大380mA (ズーム／フォーカス動作時)
シャッター	オート／マニュアル (1/30〜1/30,000秒)
逆光補正	オフ／WDR／バックライト補正／ハイライト補正
通信機能	RS-485対応 (Pelco-D)
設定方式	OSD方式 (日本語対応)
使用温度範囲	－10℃〜＋50℃ (結露なきこと)

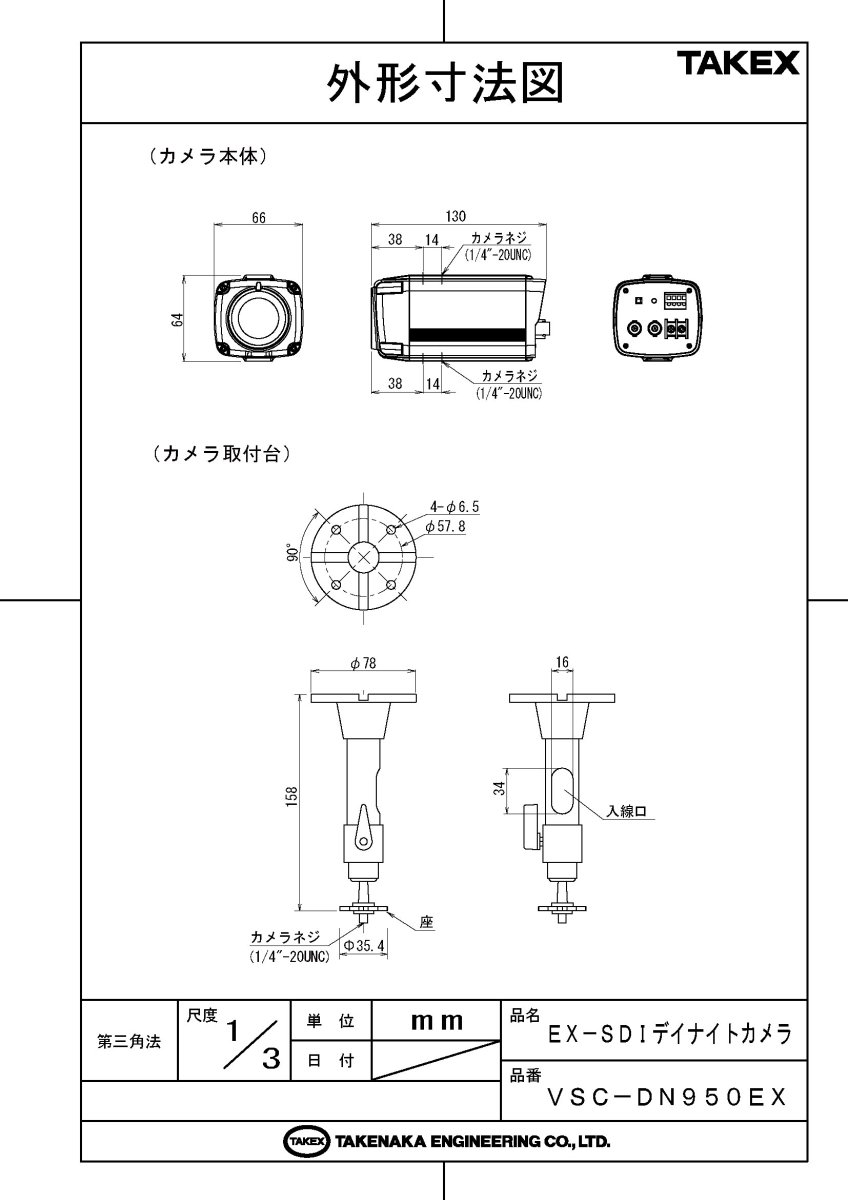

外形寸法	W66 × H64 × D130mm (突起部含まず)
質量	本体：約350g、取付台：約210g
付属品	取扱説明書、カメラ取付台、取付ネジ、樹脂アンカー

FAQ

Q：EX-SDIとHD-SDIの違いは何ですか？ A：EX-SDIはHD-SDIの進化版で、デジタル信号をより効率的に伝送することで、HD-SDIの約3倍以上の距離（最大500m）を伝送可能です。本機はどちらの出力にも切り替えて対応できます。

Q：既存のアナログ用同軸ケーブル（3C-2Vなど）は使えますか？ A：使用可能ですが、伝送距離が短くなります。EX-SDI出力時、3C-2Vでは最大250m程度が目安となります。長距離伝送には5C-FBを推奨します。

Q：画面が映らない場合、何を確認すればよいですか？ A：まず電源LEDが点灯しているか、レコーダーがEX-SDIに対応しているか確認してください。非対応レコーダーの場合は、本体のスイッチ操作でHD-SDI信号に切り替える必要があります。

Q：暗視時に映像がカチャカチャとカラー/白黒で切り替わるのを防げますか？ A：はい、OSDメニューの「デイ&ナイト」設定から「切替待機時間」を長く設定することで、車のヘッドライトなどによる一時的な変化でのチャタリングを防止できます。

Q：屋外で使用することは可能ですか？ A：本機は屋内専用モデルです。屋外でご使用になる場合は、別途専用の屋外用カメラハウジングに収納して設置してください。

Q：フォーカス調整は自動で行われますか？ A：はい、「ONEPUSH AF」機能を実行することで、現在の画角に合わせた最適なフォーカスへ自動で調整します。常時オートフォーカスではありません。

Q：電源はAC100Vを直接接続できますか？ A：いいえ、できません。DC12Vの安定化電源アダプターが必要です。また、電源重畳型（ワンケーブル）レコーダーからの給電にも対応していません。

Q：夜間の車のナンバープレートを確認したいのですが可能ですか？ A：ハイライト補正（HLC）機能を有効にすることで、ヘッドライトの強い光を抑え込み、周囲の情報を読み取りやすくすることが可能です。

Q：遠隔からズームやフォーカスの操作はできますか？ A：はい、RS-485通信（Pelco-Dプロトコル）に対応したレコーダーやコントローラーと接続することで、遠隔地からの操作が可能です。

Q：東日本（50Hz）で使用すると画面にチラツキが出ますか？ A：蛍光灯下などで発生するフリッカー現象は、OSDメニューの「FLICKER」設定を有効にすることで解消できます。
