HCT-ZF1 在不在スイッチ送信機 TAKEX 竹中エンジニアリング [HCT-ZF1]

HCT-ZF1 在不在スイッチ送信機 TAKEX 竹中エンジニアリング [HCT-ZF1]

販売価格: 会員のみ販売

商品詳細

TAKEX 在不在スイッチ 小電力ワイヤレス IP67相当防水 電池駆動

HCT-ZF1 在不在スイッチ送信機

プレート部を左右にスライドするだけで、現場と離れた場所の両方へ状態を伝えることができるワイヤレス送信機です。物理的な赤・緑の表示パネルと連動し、直感的な状況把握を可能にします。電池駆動かつ配線不要のため、既存の施設にも簡単に導入できる高信頼のBtoB向けデバイスです。

  • 型番： HCT-ZF1
  • 製品名： 在不在スイッチ送信機
  • 方式： マグネット検知方式 / 426MHz帯小電力ワイヤレス
  • 主な用途： 会議室・個室・トイレ等の使用状況管理、見守り、作業ステータス通知
  • 電源： 専用リチウム電池 CR17450E-R-CN (寿命約8年)
  • 保護構造： 日常生活防水構造（IP67相当・屋内専用）

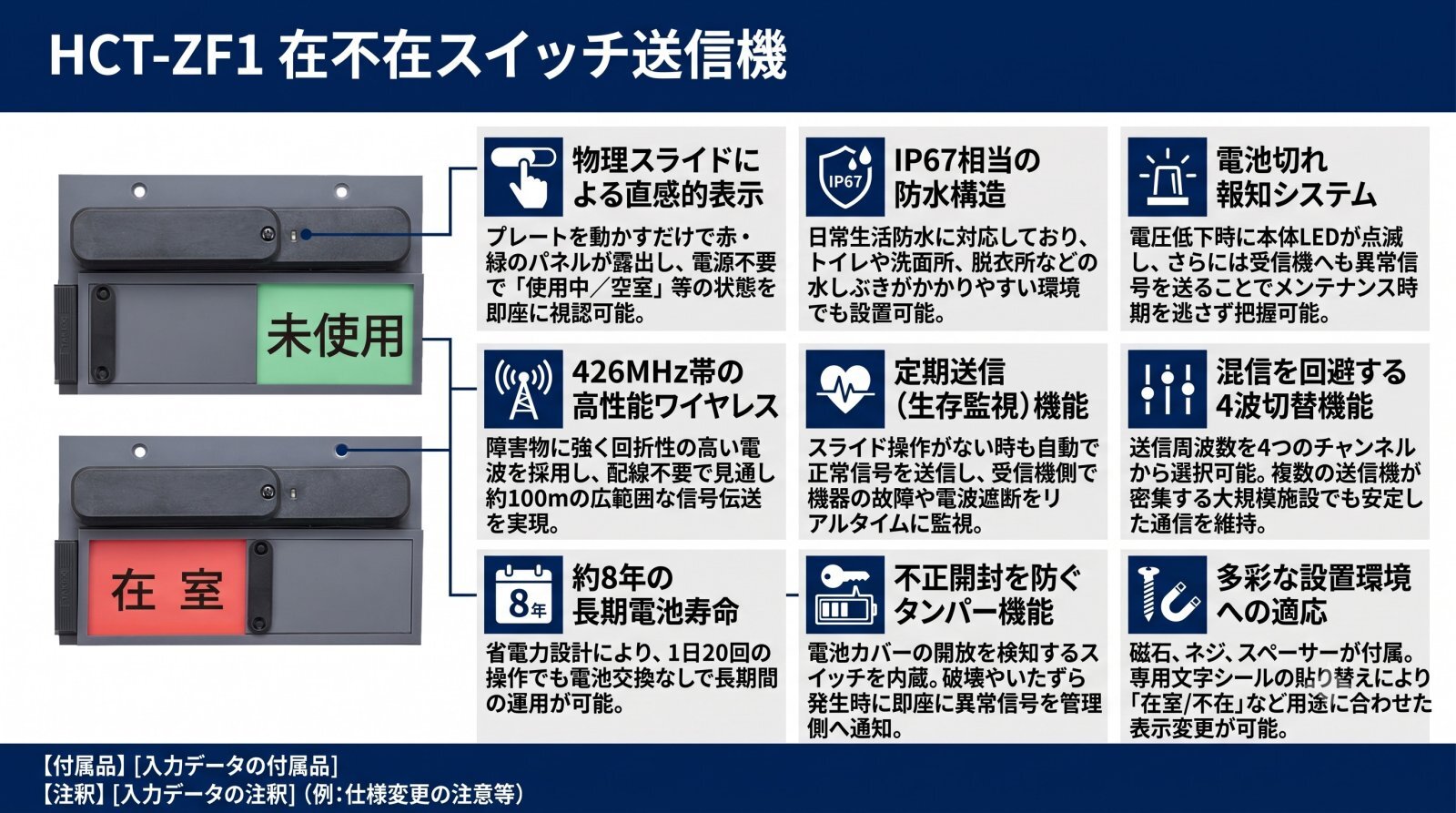

HCT-ZF1 在不在スイッチ送信機の製品外観

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 会議室、応接室の「使用中/空室」表示
  • 個室トイレの利用状況管理・遠隔通知
  • オフィスや公共施設での在席・不在管理
  • 病院・介護施設での入室確認や見守り
  • 工場のライン稼働状況（作業中/待機中）の報告

導入前に確認したいポイント

  • 屋内専用品です（屋外や高温多湿のサウナ等は不可）
  • 設置面が金属の場合、付属スペーサーの使用が必要です
  • 受信機とは最大100m（見通し）の範囲内で運用してください
  • スライド操作は必ず左右の端まで動かす必要があります

特長

物理スライドによる直感的な操作と視認性

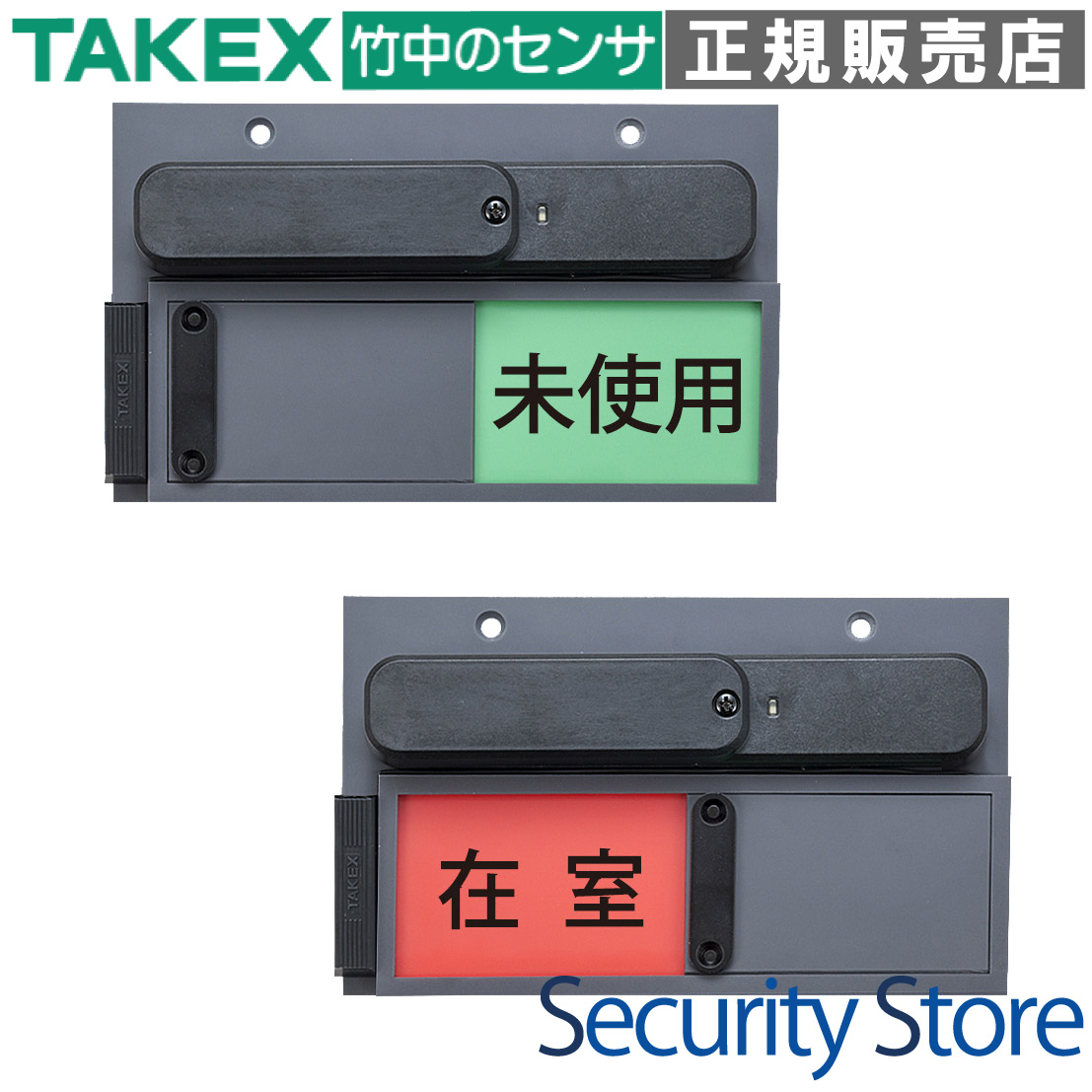

本体正面のプレートを左右にスライドさせる物理機構を採用しています。スライド窓からは赤色または緑色のパネルが露出するため、電源や電気的な表示に頼ることなく、現在のステータスを一目で確認できます。デフォルトでは赤が「在室・使用中」、緑が「不在・空室」として機能し、確実な視覚伝達を提供します。

426MHz帯ワイヤレスによる確実な信号伝送

障害物に強く、回折性の高い426MHz帯の小電力ワイヤレスを採用しています。スライド操作と連動して検知信号または復旧信号を即座に送信し、見通し空間で約100m離れた受信機や表示灯を動作させることが可能です。有線配線が困難な既設の建築物にも後付けで容易に導入できます。

IP67相当の防水構造で水回り設置に対応

日常生活防水構造（IP67相当）を備えており、トイレや洗面所、脱衣所など、水しぶきがかかる可能性がある環境でも安心して運用いただけます。屋内専用設計ながら、高い密閉性により内部への浸水を防ぎ、長期にわたる安定稼働を支えます。

電池駆動で約8年の長寿命を実現

専用のリチウム電池（CR17450E-R-CN）1本で駆動します。常温環境下で1日20回の送信動作を行った場合でも、約8年間の運用が可能な省電力設計です。電池切れが近づくと本体LEDが点滅し、受信機側へも異常信号を送信するため、メンテナンスのタイミングを逃しません。

定期送信（生存監視）によるシステム信頼性

スライド操作が行われない時でも、定期的に自らの生存と正常状態を知らせる信号を自動送信しています。これにより、受信機側で電波の遮断や機器の故障、盗難などをリアルタイムで監視することが可能となり、セキュリティ・管理システムとしての信頼性を向上させます。

破壊やいたずらを検知するタンパー機能

電池カバーの不正な開放を検知するタンパースイッチを内蔵しています。万が一、不審者が機器を破壊しようとしたり電池を抜こうとした場合には、即座に異常信号（タンパー信号）を受信機へ送信し、管理者へ通知を行うことができます。

用途に合わせたカスタマイズを可能にする文字シール付属

「在室・不在」「使用中・空室」「作業中・未使用」など、現場の運用に合わせて使い分けられる専用の文字シールが付属しています。表示パネルの視覚効果を活かしつつ、誰にでも分かりやすい状態表示を構築することが可能です。

混信を回避する4波切替機能

送信周波数を4つのチャンネル（F1〜F4）から選択して設定できます。複数のシステムが隣接する大規模なオフィスや施設であっても、周波数を分散させることで混信を回避し、安定した通信環境を維持することができます。

施工性を高める多様な取付パーツ

マグネットシート、スペーサー（両面テープ）、タッピングビスが標準で付属しています。スチール製のパーテーションから石膏ボードの壁面まで、設置場所の材質に合わせた最適な固定方法を選択でき、施工時間の短縮に貢献します。

選定時に評価したい強み

  • 物理駆動の安心感： 複雑な電子操作が不要で、誰でも確実に操作可能
  • メンテナンスコストの低減： 約8年の電池寿命により交換頻度を極小化
  • 高い環境適応力： IP67相当の防水性能で幅広い屋内環境に対応
  • 生存監視機能： 動作時以外も正常性を監視するプロ仕様の設計

施工・設置ガイド

設置の際は、必ず地面に対して水平方向に取り付けてください。斜めに設置するとスライド機構の自重による誤動作の原因となる場合があります。また、金属面に直接設置する場合は、電波の減衰を防ぐため、必ず付属のスペーサーを使用してアンテナと金属面の間に距離を設けてください。

確認項目 この製品での考え方
設置場所の電波環境 見通し100m。金属隔壁や鉄筋コンクリート越しの場合は中継機の併用を推奨します。
金属面への取付 付属のスペーサー（厚型両面テープ）を使用することで、電波の吸収・反射を抑制します。
水濡れへの対応 IP67相当のため、手洗いや洗面所の飛沫は問題ありませんが、浴室内の直接浸水は避けてください。
登録作業 受信機の登録モードを有効にし、本機をスライドさせるだけでペアリングが完了します。

LED表示や動作状態

LEDの挙動 製品の状態 対応・意味
約1秒間 点灯 正常送信 スライド操作に伴う電波送信が正常に行われました。
約5秒に1回 点滅 電池切れ予告 電池電圧が低下しています。専用電池への交換が必要です。
消灯（操作時以外） 待機中 電力を温存している正常なスタンバイ状態です。

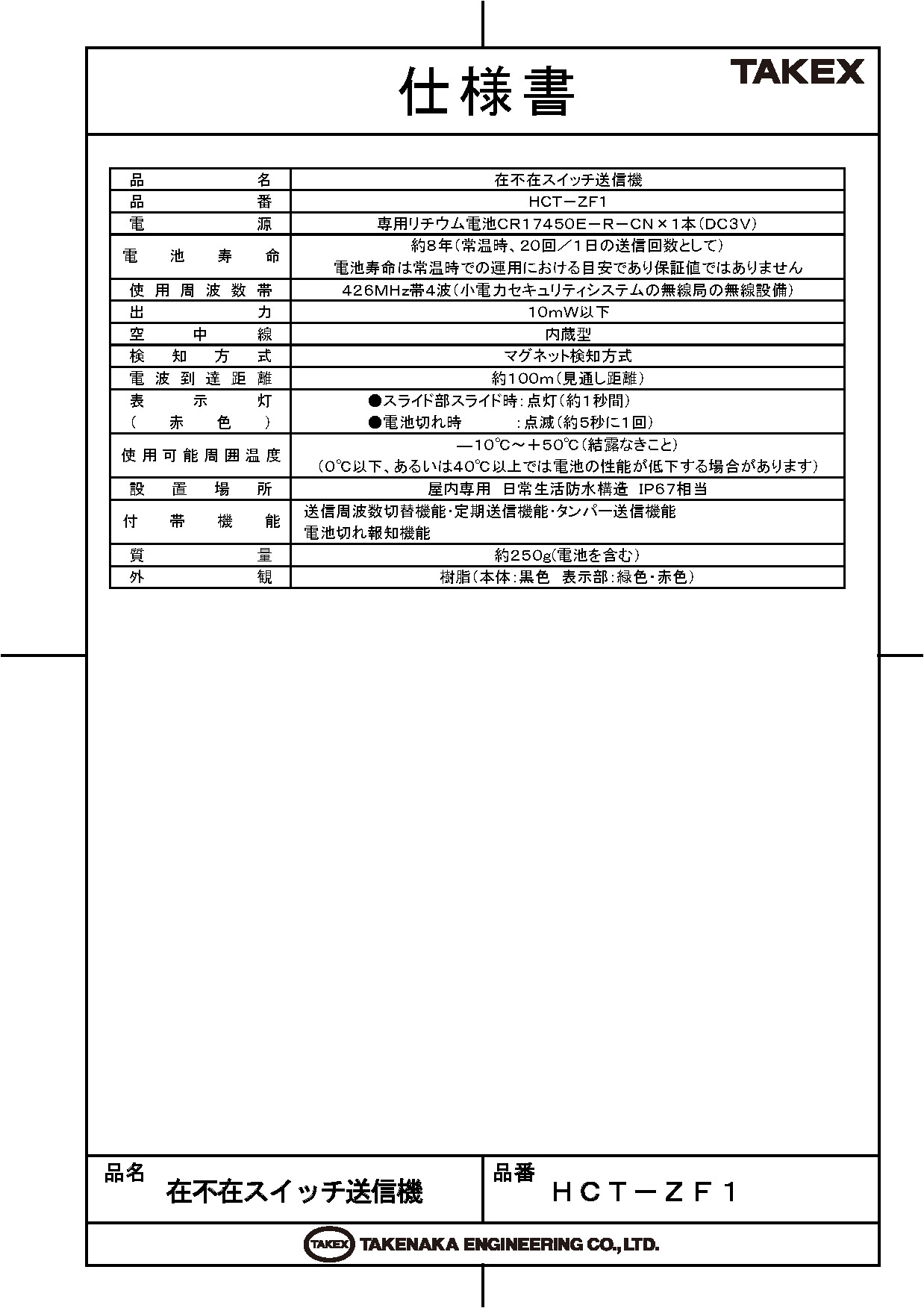

製品仕様

項目 内容
品名 在不在スイッチ送信機
品番 ＨＣＴ－ＺＦ１
電源 専用リチウム電池ＣＲ１７４５０Ｅ－Ｒ－ＣＮ×１本（ＤＣ３Ｖ）
電池寿命 約８年（常温時、２０回／１日の送信回数として算出。目安値であり保証値ではありません）
使用周波数帯 ４２６ＭＨｚ帯４波（小電力セキュリティシステムの無線局の無線設備）
出力 10ｍＷ以下
空中線 内蔵型アンテナ
検知方式 マグネット検知方式（スライド連動）
電波到達距離 約１００ｍ（見通し距離。周囲の環境により変化します）
表示灯（赤色） ●送信時：点灯（約１秒間）
●電池切れ時：点滅（約５秒に１回）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと。0℃以下/40℃以上では電池性能が低下する場合があります）
設置場所 屋内専用 日常生活防水構造 ＩＰ６７相当
付帯機能 送信周波数切替機能・定期送信機能・タンパー送信機能・電池切れ報知機能
質量 約２５０ｇ（電池を含む）
外観 樹脂（本体：黒色、表示部：緑色・赤色）

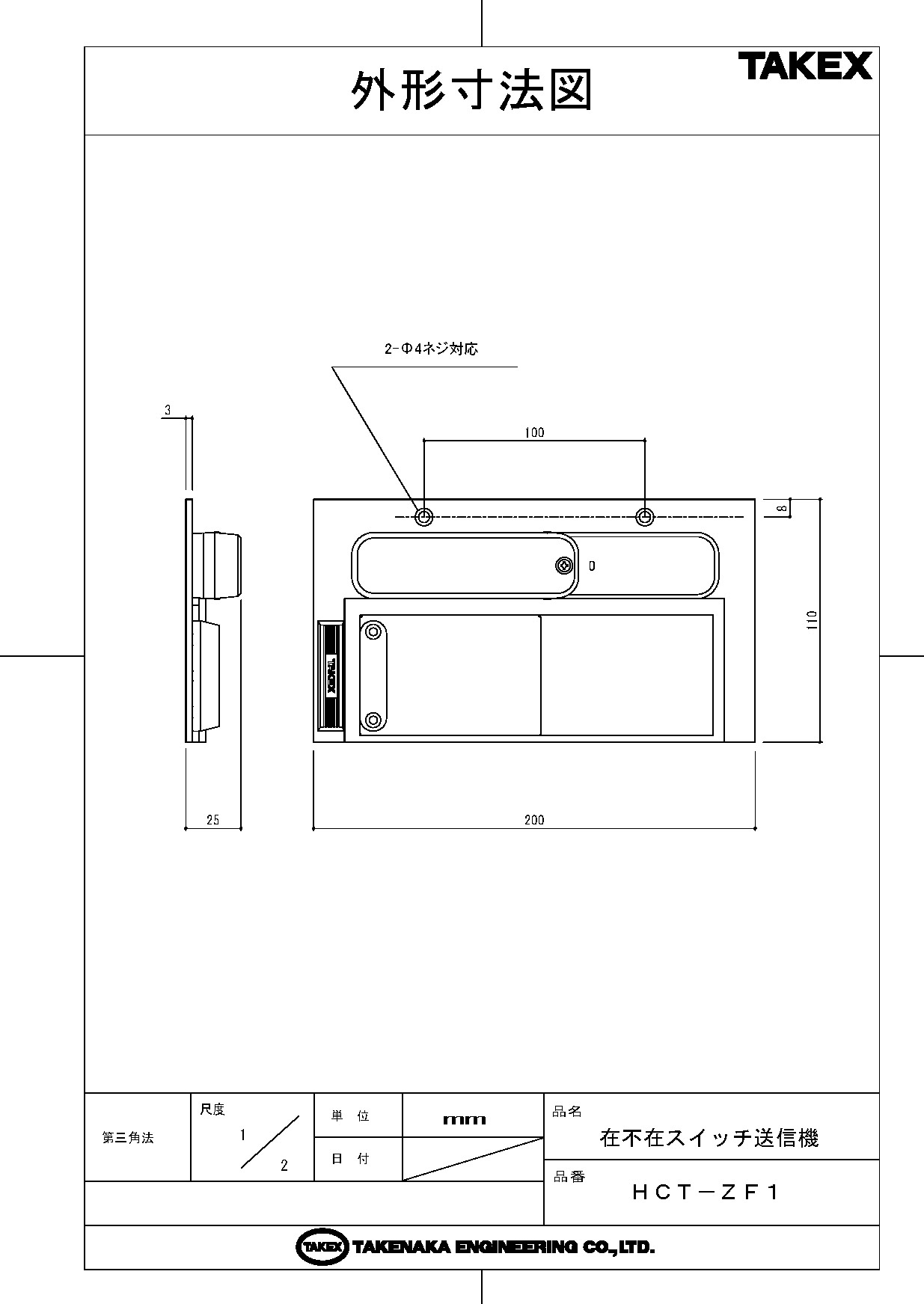

外形寸法 幅200mm × 高さ110mm × 奥行25mm（スライド部・突起含まず）

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、壁の材質（鉄筋コンクリートや金属面）や周囲の電波状況により距離は短くなるため、設置前の電波テストを推奨します。
Q：電池交換の時期をどのように知ることができますか？ A：電池が消耗してくると、本体のLEDが約5秒に1回点滅してお知らせします。また、受信機側へも電池切れ信号を送信し、システム全体で把握できます。
Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。IP67相当の防水性能はありますが、直射日光や激しい風雨、急激な温度変化には対応していないため屋外設置は避けてください。
Q：金属製のドアやパーテーションに取り付けられますか？ A：可能です。ただし、金属に密着させると電波効率が落ちるため、必ず付属の厚型スペーサーを間に挟んで取り付けてください。
Q：定期送信機能とはどのようなものですか？ A：スライド操作がなくても自動的に送信機が動作確認信号を送る機能です。受信機側でこの信号を監視することで、故障や電池切れ、盗難による電波遮断を早期に発見できます。
Q：市販の乾電池は使えますか？ A：いいえ、使えません。高い信頼性と長寿命を維持するため、専用リチウム電池（CR17450E-R-CN）をご使用ください。
Q：スライドを途中の位置で止めた場合はどうなりますか？ A：磁石の検知範囲から外れ、信号が正しく送信されない、または現在の状態を正しく判別できない原因となります。必ず左右の端までカチッと移動させてください。
Q：文字シールの内容は変更できますか？ A：製品には「在室」「不在」「使用中」「会議中」「空室」などのシールが付属しています。用途に合わせて最適なものを貼り付けてご使用いただけます。
Q：お風呂場（浴室）に設置できますか？ A：防水構造ではありますが、常時高温多湿になるサウナやミストルーム、結露の激しい場所、温泉施設などの腐食性ガスの出る環境での使用は故障の原因となるため控えてください。
Q：受信機の電源を一度切って再度入れると、状態は反映されますか？ A：電源投入直後は受信機側で前回の状態を保持していない場合があります。その際は一度送信機のスライドを往復操作することで、信号が再送され受信機と同期します。
