TAKEX 生活センサー表示盤 5チャンネル RS-485通信 安否確認・介護

生活センサー表示盤 SSH-5（5ch用）

SSH-5は、生活センサーからの信号を受け、チャイム音とLEDで即座に報知する高機能な5チャンネル表示盤です。生活リズムの監視から防犯、設備の状態監視まで、1台で多様な役割をこなす多用途設計が魅力です。

  • 型番： SSH-5
  • 製品名： 生活センサー表示盤（5ch用）
  • 方式： RS-485通信対応 有線表示盤
  • 主な用途： 高齢者の安否確認、トイレ滞留検知、施設内防犯
  • 設置環境： 屋内壁面（露出設置）
  • 電源： AC100V または DC10〜15V

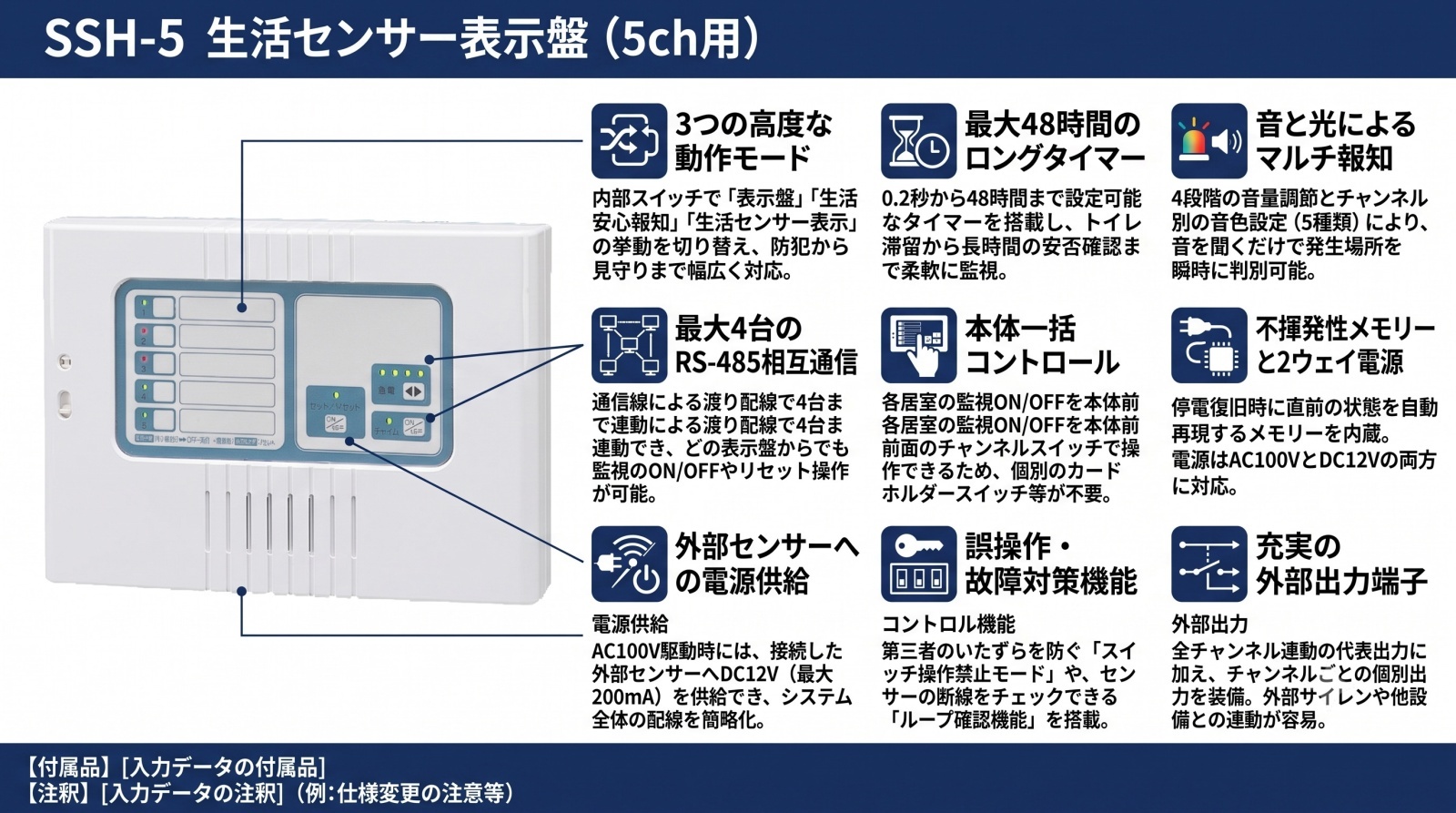

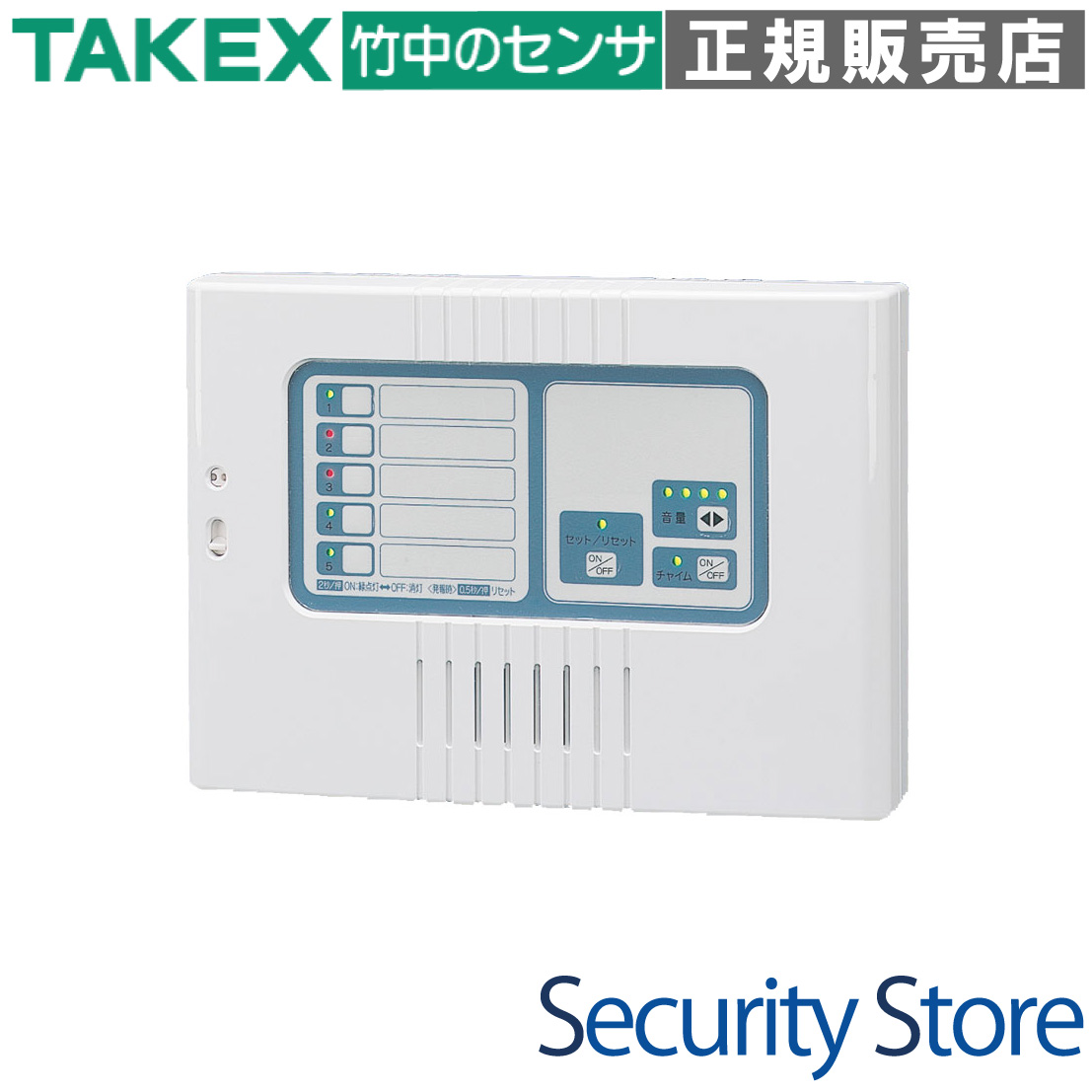

SSH-5 生活センサー表示盤 製品画像

資料ダウンロード

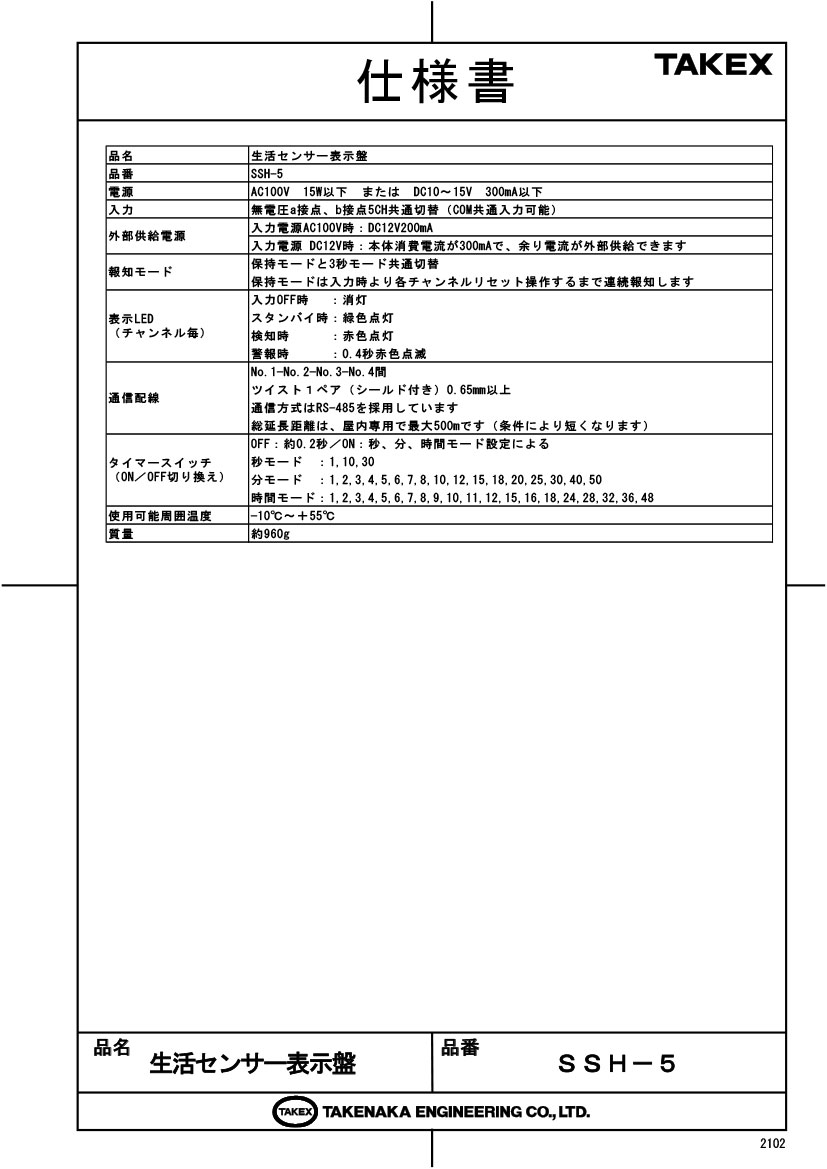

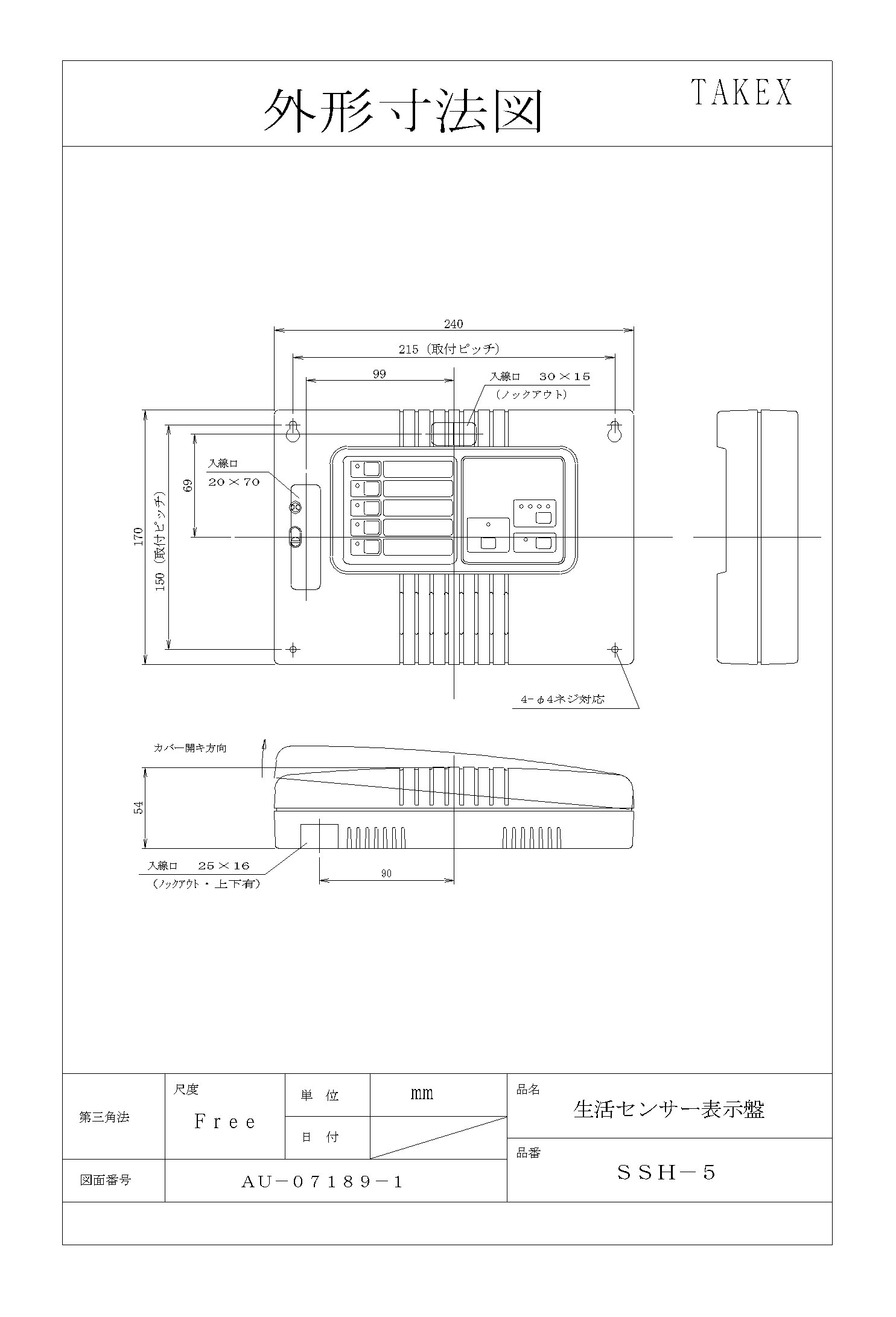

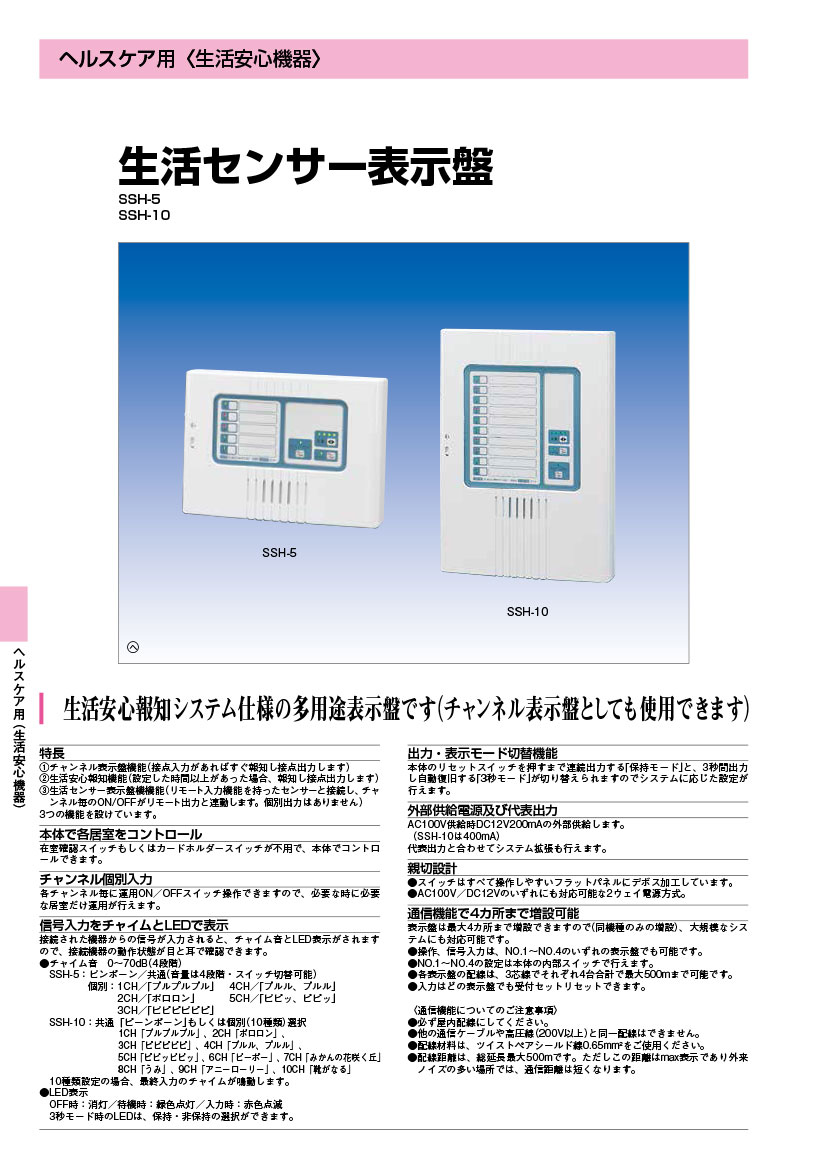

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者住宅・介護施設での安否確認
  • 商業施設の多目的トイレ等での滞留検知
  • 小規模店舗やオフィスの防犯・来客報知
  • 工場・ビル設備の個別異常信号の集約表示

導入前に確認したいポイント

  • AC100VかDC12V、どちらの電源で駆動するか
  • 接続するセンサーの接点（a接点/b接点）の仕様
  • 増設が必要な場合（最大4台までRS-485接続可）
  • 設置場所が屋内（非防水）であることの確認

特長

(1) 現場に合わせて選べる3つの高度な動作モード

即座に報知する「チャンネル表示盤機能」、設定時間以上の継続入力を検知する「生活安心報知機能」、リモート入力センサーと連動する「生活センサー表示盤機能」の3つを搭載。内部スイッチひとつで、防犯から見守りまでシステムの核となる挙動を切り替えられます。

(2) 最大48時間のロングタイマーによる生活監視

生活安心報知モードでは、最短0.2秒から最大48時間までのタイマー設定が可能です。これにより「トイレの長時間使用（分単位）」から「一定時間動きがないことの検知（時間単位）」まで、対象の生活動作に合わせたきめ細やかな安否確認が行えます。

(3) 音と光による直感的なマルチインジケーション

接続機器からの信号を、4段階の音量調節が可能なチャイム音と2色LED（緑/赤）で表示。音色は全チャンネル共通だけでなく、チャンネルごとに異なる音色を設定できるため、音を聞くだけでどこで異常が発生したかを瞬時に判別できます。

(4) 最大4台までのRS-485相互通信ネットワーク

表示盤を最大4ヶ所まで増設可能。RS-485通信方式を採用しており、どの表示盤からでも信号入力の受付、ON/OFF操作、リセットが行えます。大規模な施設や複数フロアにまたがる監視体制も、3芯の通信線による渡り配線でスマートに構築可能です。

(5) 在室状況を本体パネルで一括コントロール

各居室の監視ON/OFFを本体のチャンネルスイッチで操作できるため、各部屋にカードホルダースイッチなどを個別に設置する必要がありません。フラットパネルにデボス加工を施した操作性の高いスイッチにより、管理者の負担を軽減します。

(6) 停電時も安心の不揮発性メモリーと2ウェイ電源

各チャンネルのON/OFF状態を内部メモリーに保持。落雷や停電で電源が遮断されても、復旧時には停電直前の状態を自動的に再現します。また、AC100VとDC12Vのどちらでも駆動可能な2ウェイ電源方式を採用しており、既設の電源環境に合わせた施工が可能です。

(7) 施工性と保守性を追求した親切設計

センサー断線を待機中にチェックできる「ループ確認機能」や、不特定多数が触れる場所でも誤操作を防ぐ「スイッチ操作禁止モード」を搭載。さらにAC100V駆動時には、外部センサーへの電源供給（DC12V 200mA）も可能で、システム全体の配線を簡略化できます。

選定時に評価したい強み

  • 汎用性の高さ： 見守りと防犯を1台で共存・切り替え可能
  • 確実な伝達： 最大70dBのチャイムと視認性の高い赤点滅LED
  • 拡張性： 4台までの連動により、複数拠点での同時監視が容易
  • 保守の容易さ： 異常個所を特定しやすいLED挙動と断線チェック機能

施工・設置ガイド

本機は屋内壁面露出取付専用です。RS-485通信を使用する場合は、ノイズの影響を最小限にするため、必ずツイストペアシールド線を使用してください。

確認項目 この製品での考え方
配線距離 RS-485通信ケーブルは総延長最大500mまで対応。
使用線材 通信用にはツイストペアシールド線 φ0.65mm×2P以上を推奨。
入力信号 無電圧a接点またはb接点に対応。内部スイッチで一括切替。
環境対策 動力線や高圧線とは同一配管にしない（ノイズ対策）。

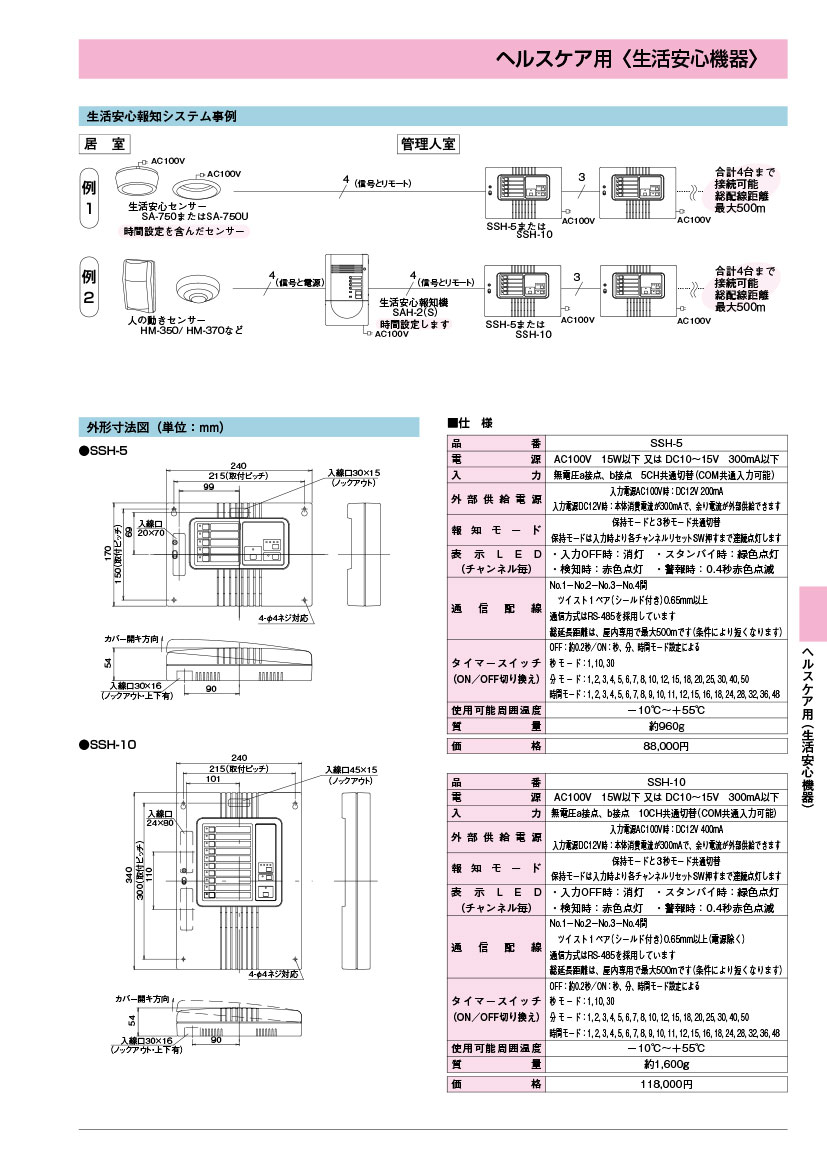

製品仕様

項目 内容
品名／品番 生活センサー表示盤／ＳＳＨ－５
入力電源 AC100V（消費電力15W） または DC10〜15V（消費電流300mA）
外部供給電源 AC100V時：DC12V 200mA ／ DC12V時：本体消費後の余剰電流を供給可
入力 無電圧A接点、B接点 5ch共通切替（COM共通入力可能）
代表出力 無電圧1C接点 赤LED点滅連動 DC30V1A負荷
個別出力 無電圧A接点、B接点個別切替 設定により赤もしくは緑LED点灯連動 DC30V1A負荷
入切スイッチ 各ch 2秒以上長押しで切替（消灯/緑点灯）。電源OFF時も状態保持
報知モード 保持モード（リセットまで鳴動）／3秒モード（自動復旧）切替式
チャイム音量 4段階切替（大・中・小・OFF）
チャイム音色 共通「ピンポーン」 または 個別音（プルプル、ポロロン、ピピピ、等）
タイマー設定 0.2秒〜最大48時間（秒・分・時間モードの組み合わせ）
増設台数 最大4台まで（RS-485、No.1〜4のアドレス設定が必要）
通信配線距離 総延長最大500m（ツイストペアシールド線使用時）
使用周囲温度 －10℃〜＋55℃（結露なきこと、屋内専用）
外観・材質 ケース：ABS樹脂（オフホワイト）／パネル：ポリカシート（クリーム）
重量／サイズ 960g ／ W240×H170×D54[mm]

FAQ

Q：SSH-5の「生活安心報知モード」とはどのような機能ですか？ A：センサーからの入力が設定した時間を超えて継続した場合にのみ報知する機能です。トイレ内での急病による滞留や、居室内で一定時間動きがないといった異常を検知するのに適しています。
Q：表示盤を複数台設置した場合、どこからでもリセットできますか？ A：はい、最大4台までRS-485通信で連動でき、どの表示盤からでも信号の受付や復旧操作（リセット）が可能です。
Q：AC100VとDC12Vを同時に接続しても大丈夫ですか？ A：いいえ、AC100VとDC12Vの同時入力は基板焼損の恐れがあるため、絶対に行わないでください。
Q：b接点（常時閉）のセンサーを接続する場合の注意点は？ A：内部スイッチSW1-1をON（b接点）に設定してください。また、未使用のチャンネルがある場合は、そのチャンネルの端子とCOM間を必ずショート（短絡）させておく必要があります。
Q：停電が起きた場合、設定や監視状態は消えてしまいますか？ A：各チャンネルの監視ON/OFF状態は不揮発性メモリーに保存されているため、停電から復旧した際も停電前の状態を自動的に引き継ぎます。
Q：外部の警報サイレンを鳴らすことはできますか？ A：はい、代表出力（無電圧1C接点）または各チャンネルの個別出力を使用して、外部のサイレンやブザーを鳴動させることが可能です。
Q：タイマー時間はどのくらいの範囲で設定できますか？ A：秒モードでは1秒から、時間モードを組み合わせることで最大48時間まで設定可能です。
Q：誰でもボタンを触れる場所に置くので、いたずらが心配です。 A：内部の操作禁止スイッチ（SW2-3）をONにすることで、パネル面の操作（チャンネル切替やリセット）を無効化できます。
Q：チャイム音の種類は選べますか？ A：全チャンネル共通の「ピンポーン」以外に、チャンネルごとに異なる5種類の電子音を設定可能です。音だけで発生場所を特定したい場合に便利です。
Q：通信距離の500mを延長することはできますか？ A：公式仕様では総延長最大500mまでとなっております。また、必ずツイストペアシールド線を使用し、適切にG端子を接地してノイズ対策を行ってください。
