SA-P2 在室確認スイッチ 2接点型 TAKEX 竹中エンジニアリング [SA-P2]

SA-P2 在室確認スイッチ 2接点型 TAKEX 竹中エンジニアリング [SA-P2]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 在室確認スイッチ ヘルスケア・福祉施設向け 2接点出力

SA-P2 在室確認スイッチ 2接点型

医療・介護施設の現場ニーズに応える、高視認性インジケーター搭載の在室確認スイッチです。緑内障の高齢者でも認識しやすい専用の緑色バックライトを採用し、確実な状態伝達とシステム連動を実現します。

  • 型番： SA-P2
  • 製品名： 在室確認スイッチ 2接点型
  • 方式： 押しボタン・メカニカルラッチ式
  • 接点出力： 無電圧2C接点（独立2系統）
  • 設置場所： 屋内（1個用スイッチボックス適合）
  • 電源： DC 10.5V 〜 14.0V

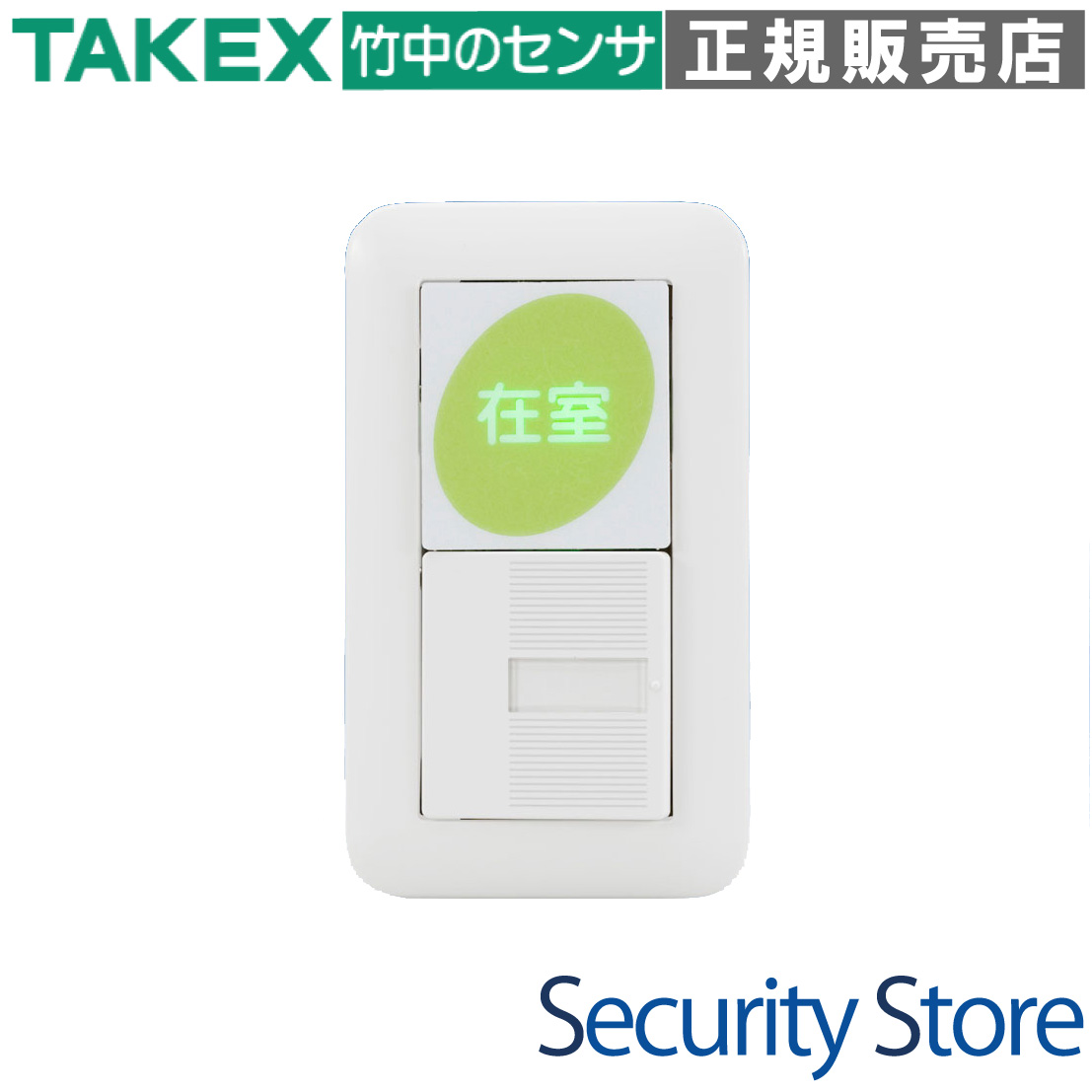

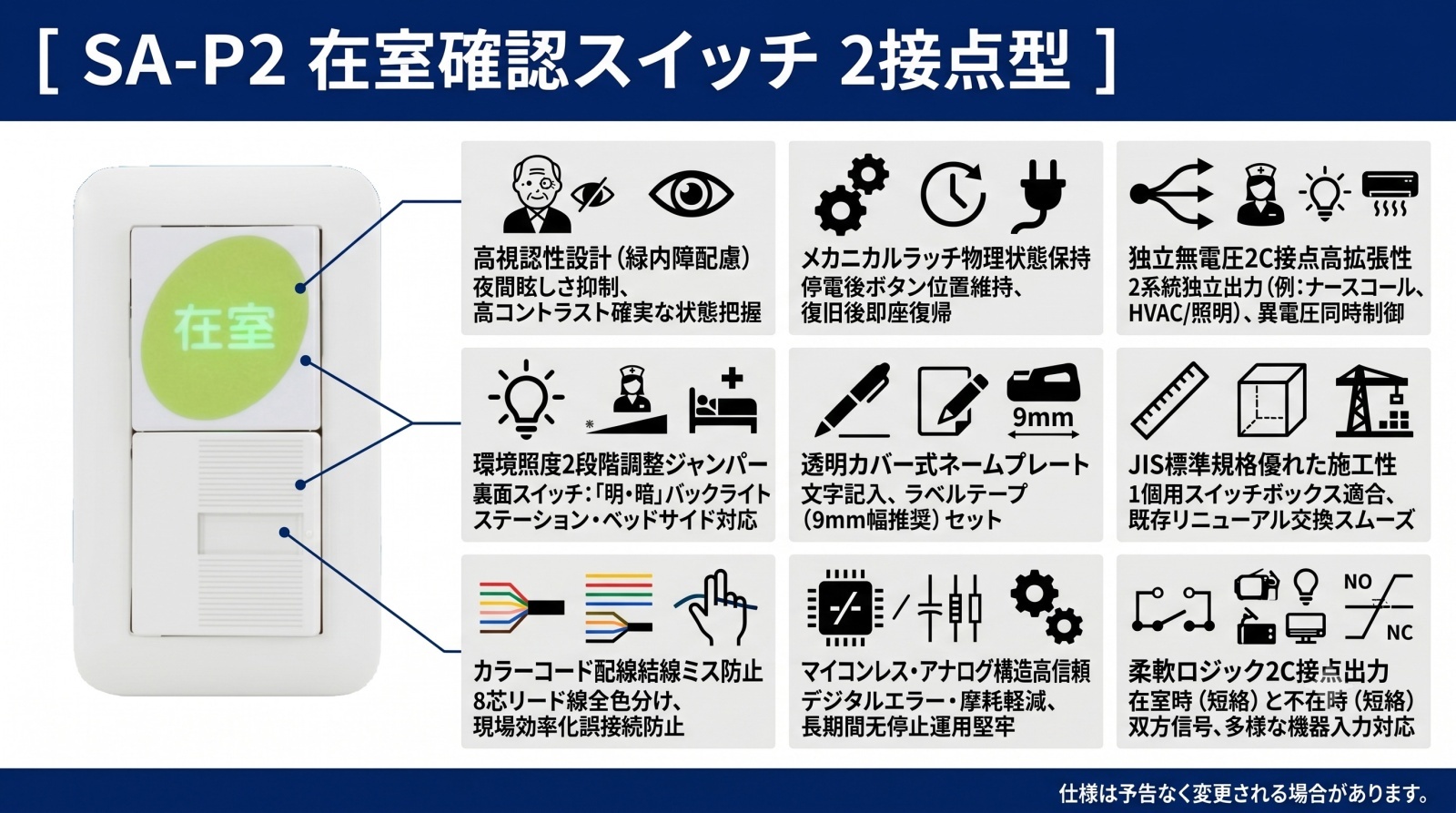

在室確認スイッチ SA-P2 製品画像

資料ダウンロード

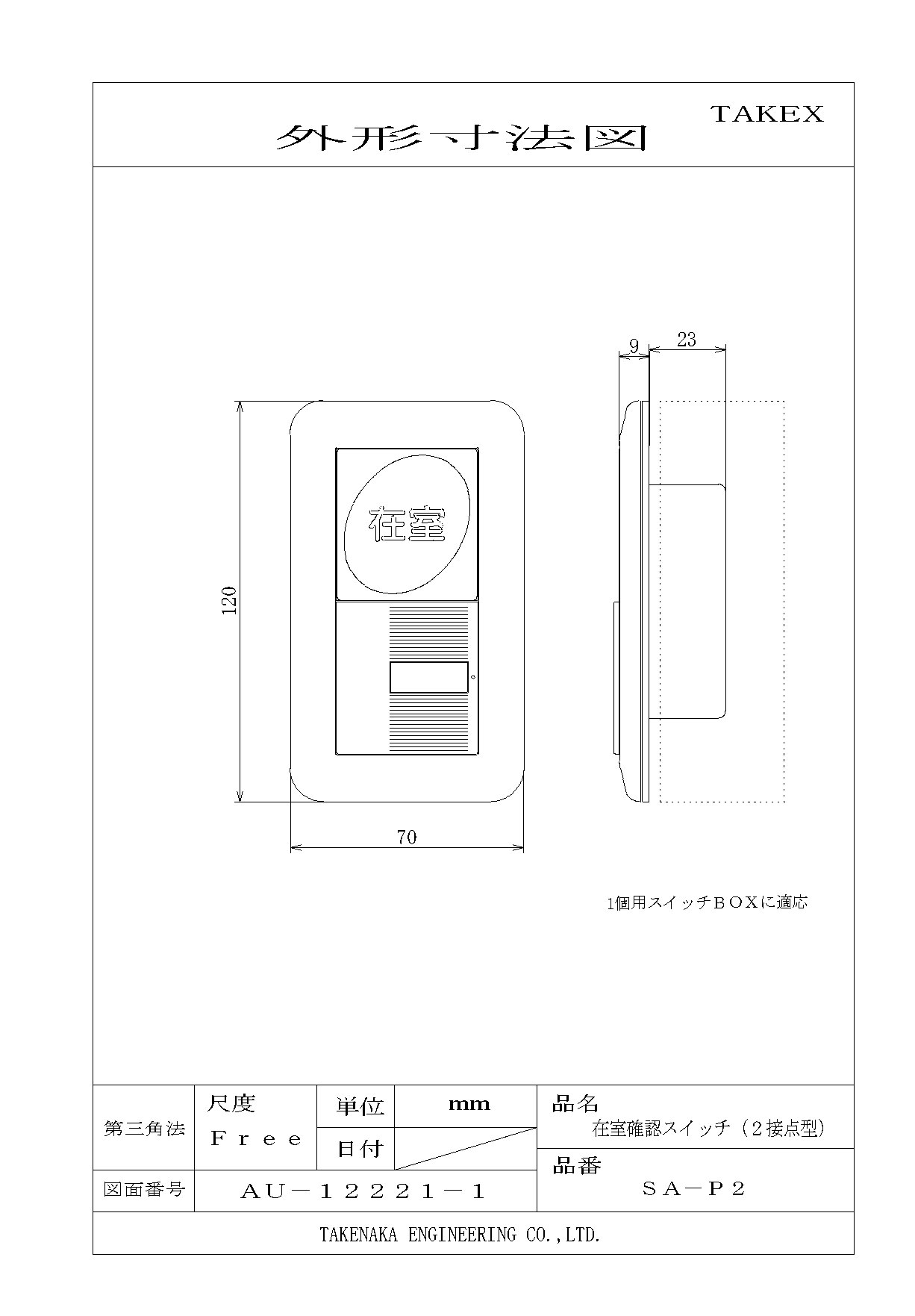

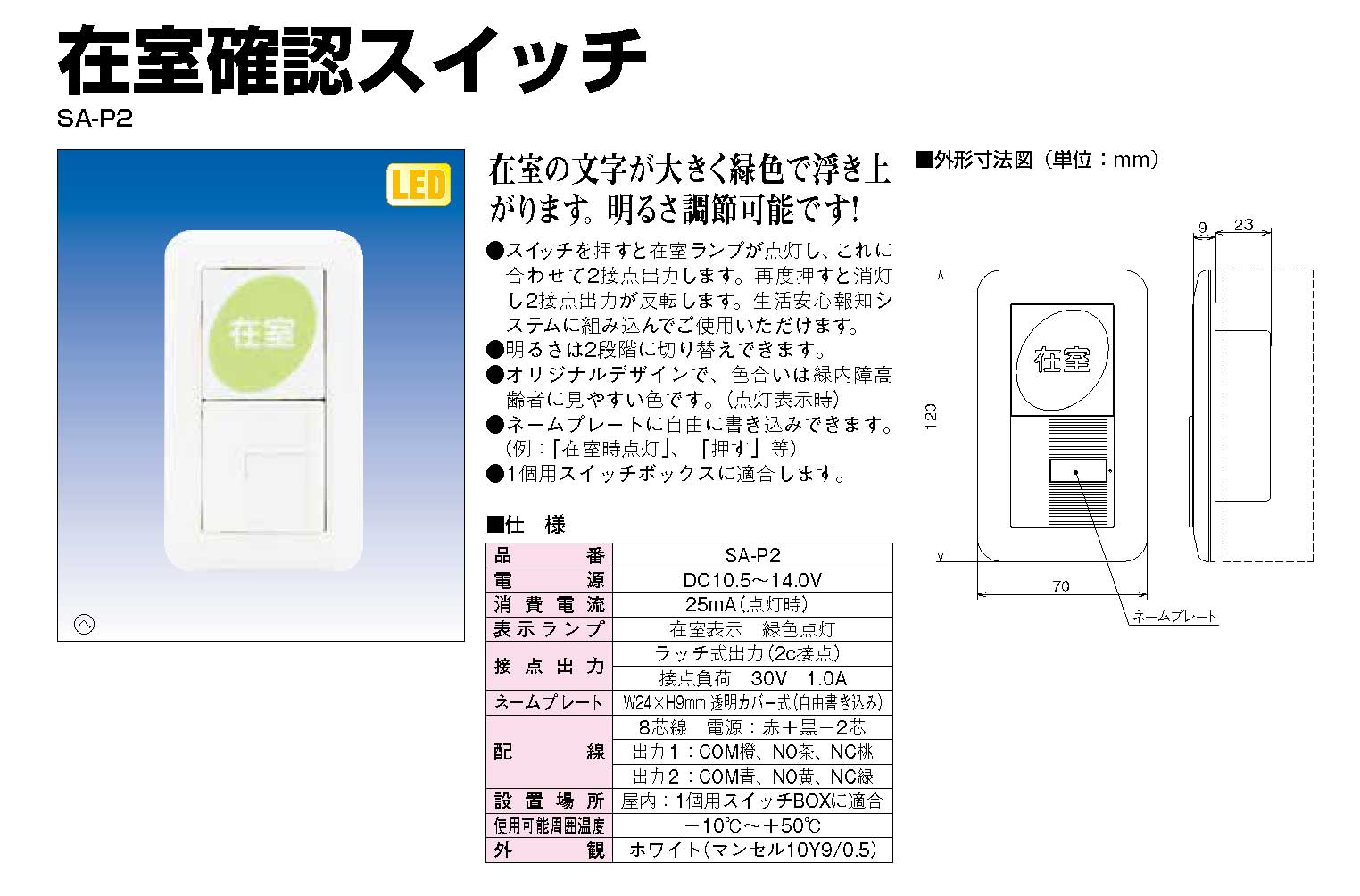

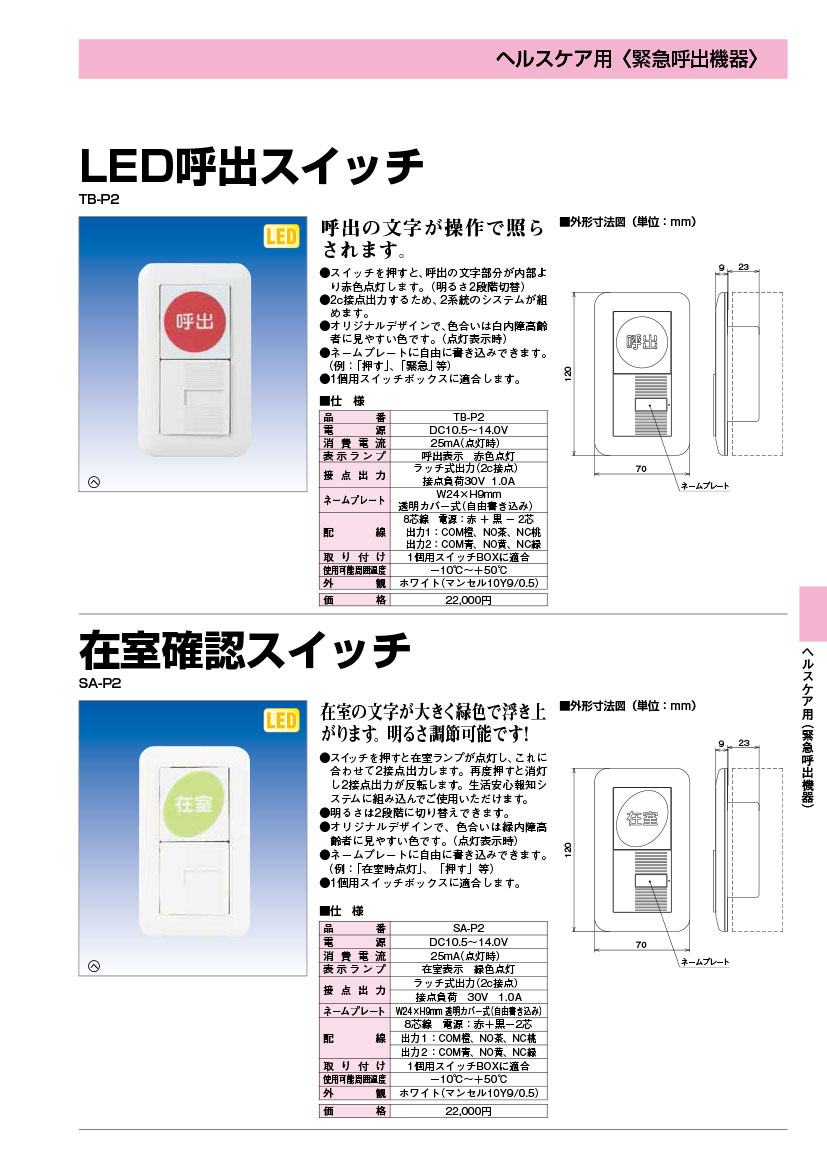

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 病院や診療所の病室入口
  • 介護老人保健施設の居室管理
  • ナースコールシステムとの連動
  • スタッフステーションでの在室表示
  • 空調・照明設備の個別連動制御

導入前に確認したいポイント

  • DC12Vの駆動電源が確保可能か
  • 埋込ボックスの奥行（深型推奨）
  • 接続先の接点負荷が1.0A以内か
  • 設置環境に直射日光や結露がないか
  • 明るさ設定（裏面ピン）の事前確認

特長

緑内障高齢者への配慮に基づいた光学設計

加齢に伴う視覚特性の変化を考慮し、緑内障の高齢者にとって最も視認性が高いとされる特定の緑色波長LEDを採用しています。パネル面に大きく浮かび上がる「在室」の文字は、夜間でも眩しすぎず、かつ周囲の環境光に対して極めて高いコントラストを保ち、確実な状態把握をサポートします。

物理的な状態を維持するメカニカルラッチ機構

スイッチ操作部には、押し込んだ状態を物理的に保持するラッチ（オルタネイト）方式を採用。不意の停電やシステムエラーが発生しても、ボタンの物理的な位置によって状態が保持されるため、復旧時に瞬時に停電前の正しい表示・信号出力へ戻る高い信頼性を備えています。

独立した無電圧2C接点による高いシステム拡張性

内部に完全に独立した2系統の接点出力を搭載しています。1系統をナースコール子機へ、もう1系統を表示灯や外部通報装置、あるいは空調連動リレーへ接続するなど、1つの操作で異なる電圧・系統のシステムを絶縁した状態で同時に制御することが可能です。

環境に合わせて選べる2段階の照度調整

本体裏面のジャンパースイッチを切り替えることで、バックライトの明るさを2段階（明・暗）に調整可能です。明るいナースステーション周辺では「明」、就寝時の眩しさを抑えたいベッドサイドでは「暗」にするなど、設置場所の環境照度や用途に最適化できます。

自由なカスタマイズが可能な透明カバー式ネームプレート

スイッチ下部にはW24×H9mmのネームプレートを装備。透明カバーを外すことで、内部のカードに「在室時点灯」「押す」といった運用ルールに合わせた文字を自由に記入・印字してセットできます。現場ごとの細かな要望に柔軟に対応可能です。

施工性に配慮した標準規格対応と色分け配線

JIS規格の1個用スイッチボックスに適合するサイズ設計となっており、既存施設のリニューアル時にもスムーズな交換が可能です。また、裏面から引き出された8芯のリード線はすべてカラーコード化されており、現場での結線ミスを防止します。

選定時に評価したい強み

  • ユニバーサルデザイン： 緑内障高齢者の視認性に特化した色彩設計。
  • 高信頼アナログ設計： 停電に強い物理ラッチ機構とマイコンレス構造。
  • システム連動： 独立2接点により、ナースコールと別設備を1台で同時制御。
  • メンテナンス性： 部材の摩耗が少なく、長期間の無停止運用に適した堅牢性。

動作状態と出力の相関

システム状態 スイッチ位置 LED表示 接点出力(NO) 接点出力(NC)
不在時（待機） 凸（通常位置） 消灯 開放 (Open) 短絡 (Close)
在室時（動作） 凹（押込位置） 緑色点灯 短絡 (Close) 開放 (Open)

配線・端子仕様

系統 芯線色 名称 / 機能
電源系統 赤 電源入力 (＋) DC10.5〜14V
黒 電源入力 (－)
出力1系統 橙 COM 1 (共通)
茶 NO 1 (在室時に短絡)
桃 NC 1 (不在時に短絡)
出力2系統 青 COM 2 (共通)
黄 NO 2 (在室時に短絡)
緑 NC 2 (不在時に短絡)

製品仕様

項目 内容
品名 在室確認スイッチ（2接点型）
品番 ＳＡ－Ｐ２
電源電圧 ＤＣ１０．５〜１４．０Ｖ（極性あり）
消費電流 ２５ｍＡ（点灯時）
表示ランプ 在室表示 緑色点灯（明るさ2段階切替可能）
スイッチ操作方式 大型押しボタン・メカニカルラッチ式
接点出力方式 ラッチ式出力（独立２Ｃ接点 / 無電圧ドライ接点）
接点負荷容量 ３０Ｖ １．０Ａ（抵抗負荷）
ネームプレート Ｗ２４×Ｈ９ｍｍ 透明カバー式（自由書き込み対応）
配線方式 ８芯リード線引き出し（電源2芯、出力1用3芯、出力2用3芯）
取り付け 1個用スイッチＢＯＸに適合（深型を推奨）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
外観・質量 ホワイト（マンセル10Y9/0.5近似色） / 約125ｇ
外形寸法 Ｗ７０×Ｈ１２０×Ｄ９ｍｍ（埋込部奥行：23mm）

FAQ

Q：電源の極性はありますか？ A：はい、あります。赤線をプラス（＋）、黒線をマイナス（－）に接続してください。逆に接続するとLEDが点灯しません。
Q：停電したとき、スイッチの状態はどうなりますか？ A：物理的なラッチ機構を採用しているため、ボタンの押し込み状態は停電中も維持されます。通電復旧時に停電前の表示・接点状態がそのまま反映されます。
Q：2つの接点は完全に分かれていますか？ A：はい、2つのC接点は内部で完全に独立（アイソレーション）しています。異なる電圧や別系統のシステムを同時に制御可能です。
Q：LEDの明るさを変えるにはどうすればいいですか？ A：本体裏面にあるジャンパースイッチのソケットを差し込むと「明」、外すと「暗」になります。施工前に設定を決定してください。
Q：AC100Vの照明を直接ON/OFFできますか？ A：いいえ、できません。本機の接点負荷容量は最大30V 1.0A（抵抗負荷）です。AC100Vや大電流負荷を制御する場合は、別途パワーリレーを介してください。
Q：ネームプレートの文字を書き換えたいのですが。 A：最前面の白外枠を外し、スイッチハンドルの透明カバーを外すと内部のネームカードが取り出せます。市販のラベルテープ（9mm幅推奨）も使用可能です。
Q：屋外で使用できますか？ A：いいえ、屋内専用です。結露が発生する場所や直射日光の当たる場所、湿度の高い場所（浴室など）での使用は避けてください。
Q：1個用スイッチボックスへの取り付けで注意点はありますか？ A：8芯のリード線を引き出すため、配線収納に余裕のある「深型（奥行40mm以上）」のボックス使用を推奨します。
Q：PLC（シーケンサ）への接続は可能ですか？ A：可能です。ただしメカニカル接点のため、受信側で数十ミリ秒程度のチャタリング防止（デバウンス処理）をプログラム上で実施してください。
Q：なぜLEDが赤ではなく緑なのですか？ A：高齢者に多い緑内障において、認識しやすい波長が緑色であるためです（同社の呼出スイッチは白内障向けの赤色と使い分けられています）。
