竹中エンジニアリング (TAKEX) 生活安心報知システム高齢者見守り屋内用 AC/DC対応

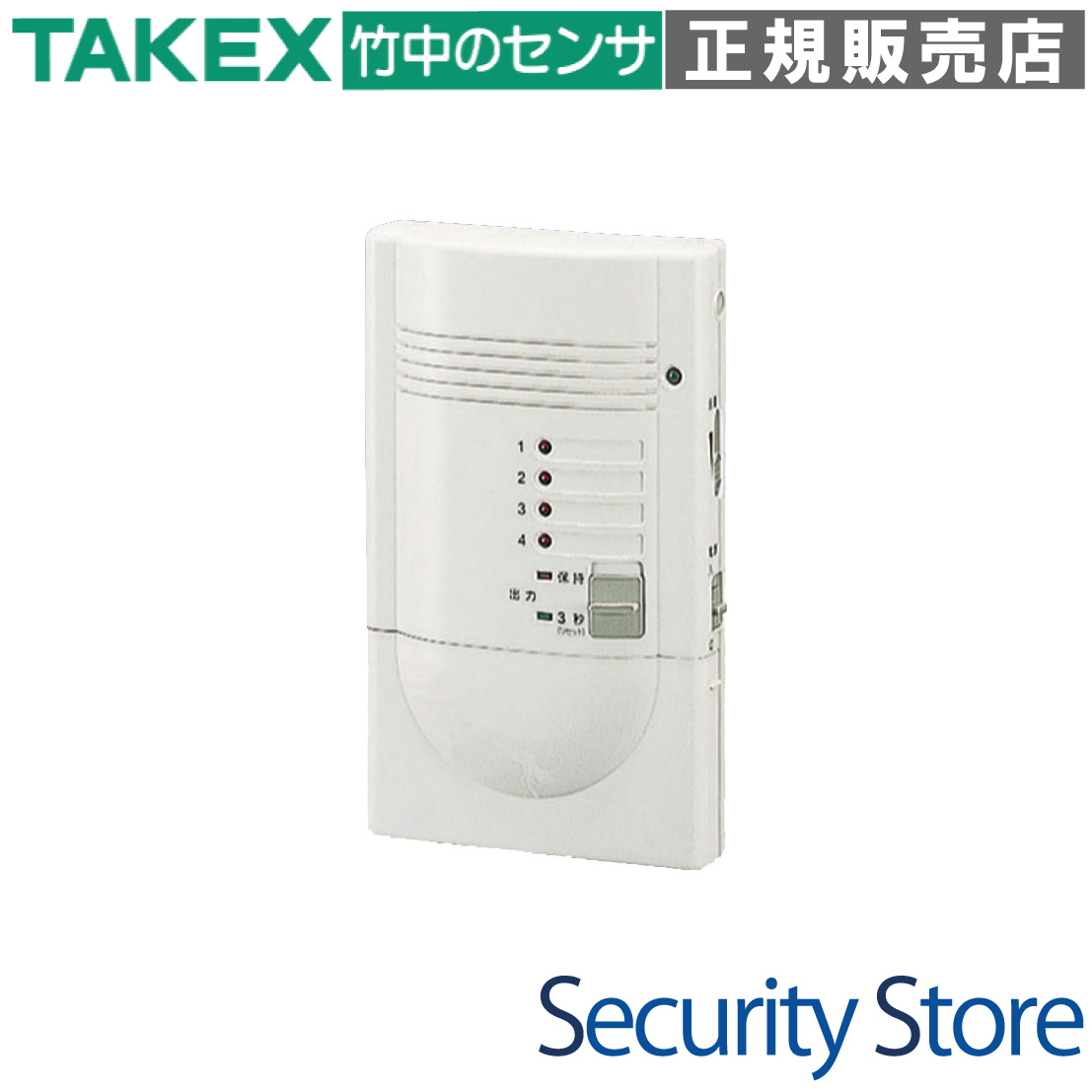

生活安心報知機 SAH-2(S)

一人暮らしや個室居住者の「動線」を24時間見守り、異常を自動検知する生活安心システムのコアユニット。センサーが人の動きを一定時間検知しない場合に、報知音と外部信号で安否確認を促します。

型番： SAH-2(S) IV型
製品名： 生活安心報知機
監視方式： パッシブセンサー（人の動き）連動タイマー方式
対応電源： AC100V / DC12V / DC24V（3電源方式）
主な用途： 高齢者住宅、個室、一人暮らし世帯の安否確認
特長： 自動セット/リセット、報知遅延メロディー機能搭載

資料ダウンロード

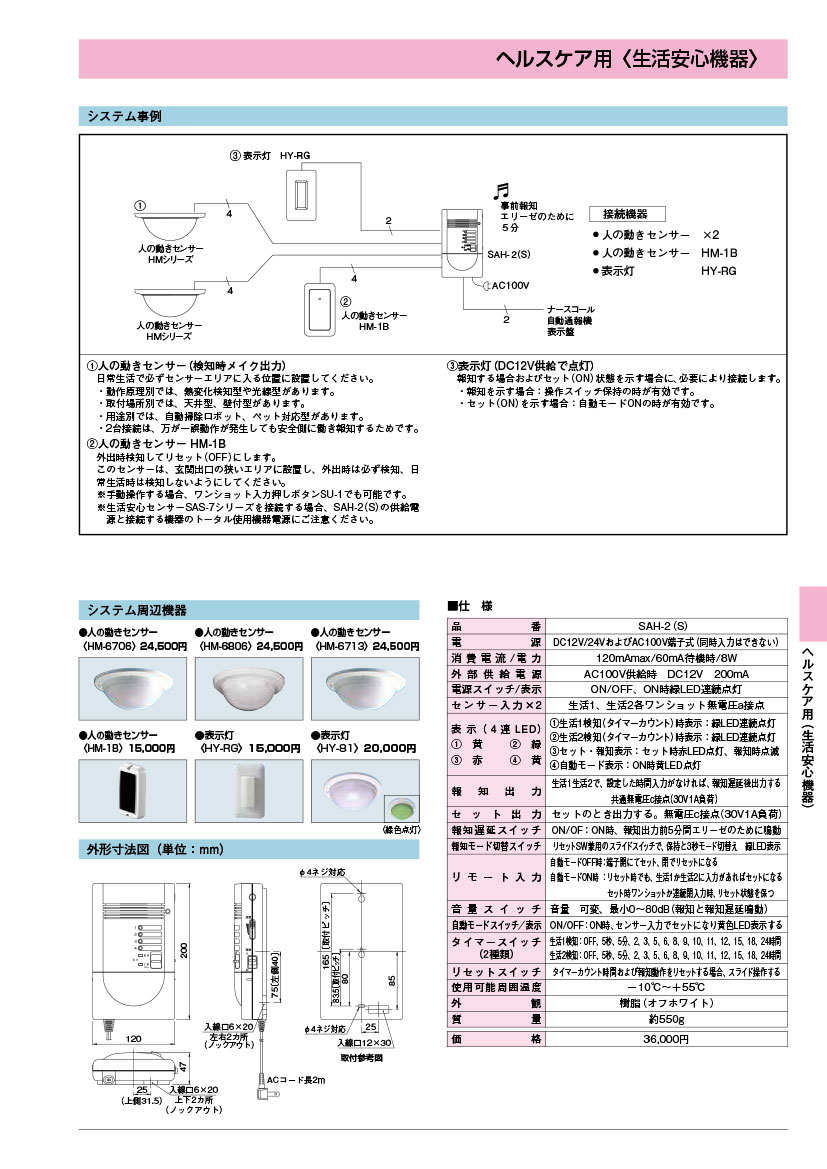

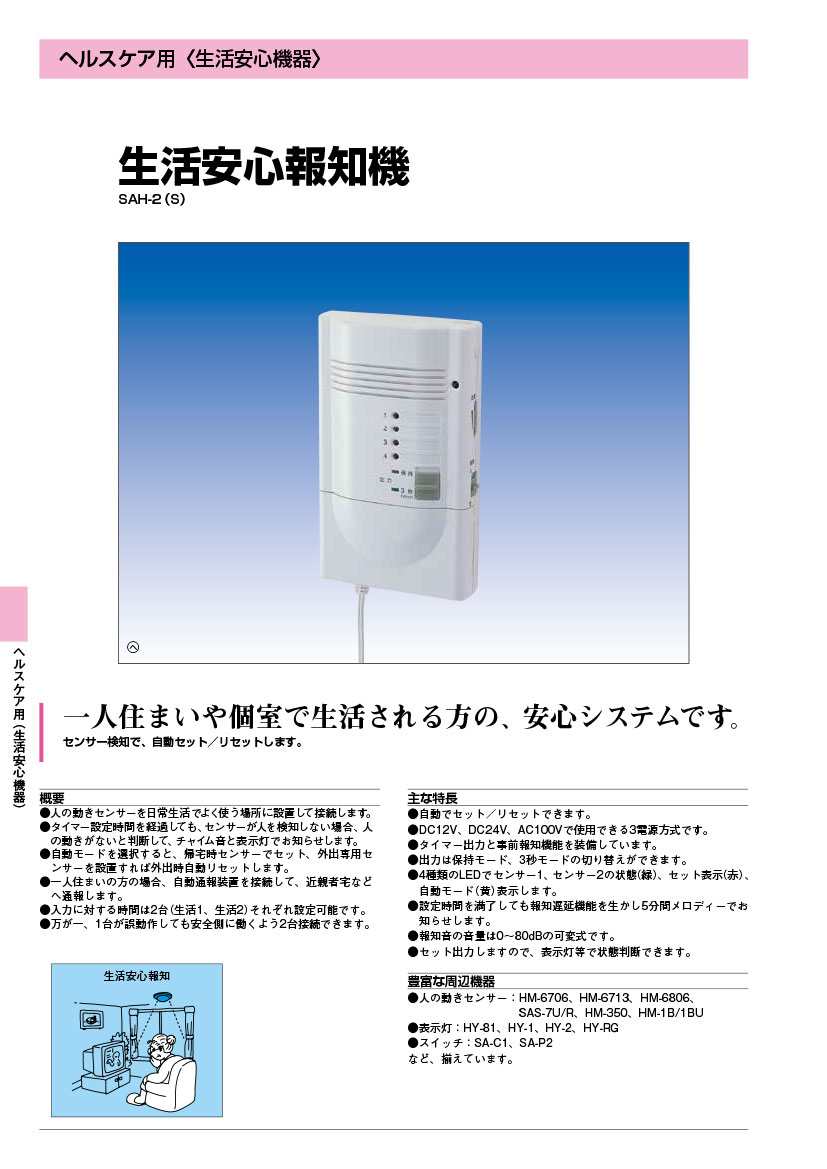

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

高齢者専用賃貸住宅や有料老人ホーム
自治体の高齢者見守り支援事業
一人暮らしの親族の安否確認システム
社員寮や学生寮の長期間不在・異変検知

導入前に確認したいポイント

設置場所付近にAC100VまたはDC電源があるか
生活動線（トイレ・キッチン等）をカバーするセンサー配置が可能か
外部通報が必要な場合、通報装置の連動が可能か
ノイズ源（テレビ、PC、エアコン等）から1m以上離せるか

特長

デュアルセンサー入力と独立タイマーによる高信頼監視

最大2台の人の動きセンサーを接続可能で、それぞれに対して個別のタイマー設定が行えます。例えば「トイレ」と「寝室前」など、生活に欠かせない2カ所の動線を独立して監視することで、片方のセンサー故障や環境変化による誤動作の影響を抑え、システムの信頼性を飛躍的に高めるフェイルセーフ設計を採用しています。

運用の手間を省く「自動モード」搭載

居住者が機器を操作する必要はありません。帰宅時にセンサーが動きを検知すると自動的に監視（セット）を開始し、外出時は専用の出口センサーによって自動的に監視を解除（リセット）します。操作忘れによるセット漏れや、外出中の誤報をシステムが自律的に防止します。

5分間の報知遅延（プレアラーム）メロディー機能

設定時間が満了した際、いきなり外部へ通報するのではなく、まず本体から5分間「エリーゼのために」が流れます。就寝中などで単に動いていなかっただけの場合は、その間に動くことでタイマーがリセットされ、不要な緊急出動や混乱を未然に防ぐことができます。

設置環境を選ばない3電源方式（AC100V / DC12V / DC24V）

家庭用コンセント（AC100V）だけでなく、DC12VやDC24Vの電源にも対応しています。施設のシステム電源を利用した構築から、住宅での簡易設置まで、幅広い現場環境に柔軟に対応可能です。

状態が一目でわかる4連LED表示灯

フロントパネルには、センサーの検知状態（緑）、セット状態（赤）、自動モードの有効化（黄）などをリアルタイムで表示するLEDを装備。保守点検時や日常の運用状況を視覚的に素早く確認できます。

可変式の報知音量（0〜80dB）

報知音および遅延メロディーの音量は、無段階で調整可能です。耳が遠い方への配慮としての最大音量から、夜間の配慮としての最小音量まで、設置環境の騒音レベルや居住者の状況に合わせて最適化できます。

出力保持と3秒出力のモード切替

外部への異常報知出力は、リセットされるまで出力し続ける「保持モード」と、3秒間のみ出力する「3秒モード」を選択可能。ナースコールや自動通報装置など、接続先の機器の仕様に合わせて柔軟に連携できます。

    選定時に評価したい強み
    確実な検知： 2カ所のセンサー入力により、死角や誤検知を最小限に抑制。
ユーザー負担ゼロ： 自動セット/リセット機能により、居住者の操作ミスを排除。
空報の防止： 5分間のメロディー通知により、安否確認の無駄な出動を大幅に削減。
豊富な周辺機器： 竹中エンジニアリング製の多彩なセンサーや表示灯とシームレスに連動。



LED表示・動作状態の詳細

LED名称	色	挙動と定義
電源表示灯	緑	点灯：電源供給中 / 消灯：電源遮断
生活1/2検知表示灯	緑	点灯：タイマー計測中 / 一時消灯：センサー検知（タイマーリセット） / 点滅：報知遅延中
セット表示灯	赤	点灯：セット（監視中） / 点滅：報知出力作動中 / 消灯：リセット（監視解除）
自動モード表示灯	黄	点灯：自動モード有効 / 消灯：手動制御モード

施工・設置ガイド

本機は屋内専用です。湿気の多い場所やノイズ源の近くを避けて設置してください。

確認項目	施工上の注意点
電源接続	AC100VとDC電源の同時併用は厳禁です。DC電源時はACコードを外してカバーを反転させてください。
設置高さ・固定	壁面の強度を確認し、付属のタッピングネジで確実に固定してください。ダルマ穴を利用して引掛け可能です。
センサー位置	外出用センサー（リモート入力）は、外出時にのみ検知し、帰宅時や生活動線では検知しない位置に配置してください。
設定の反映	タイマーやDIPスイッチの変更は、必ず電源を一度OFFにしてから行ってください。

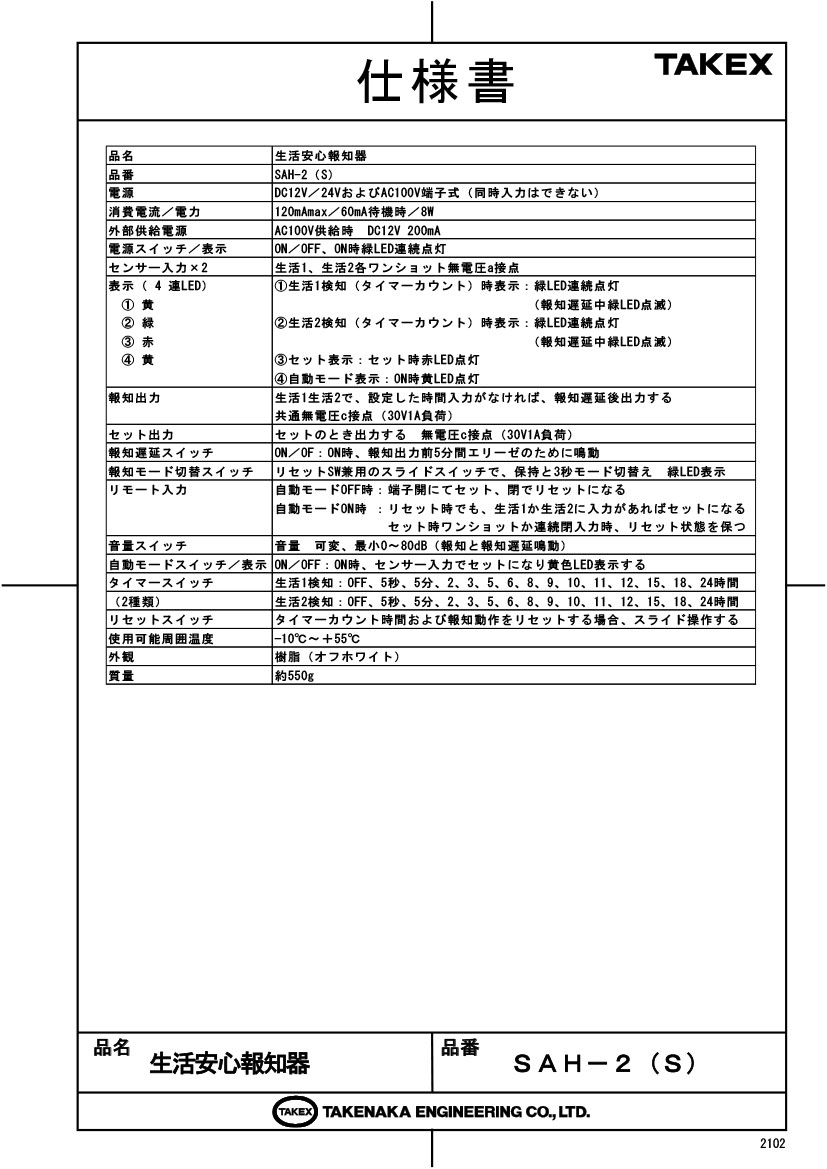

製品仕様

項目	内容
品名	生活安心報知器
品番	SAH-2 (S)
電源	DC12V／24VおよびAC100V端子式（同時入力はできない）
消費電流／電力	120mAmax／60mA待機時／8W
外部供給電源	AC100V供給時 DC12V 200mA
電源スイッチ／表示	ON／OFF、ON時緑LED連続点灯
センサー入力×2	生活1、生活2各ワンショット無電圧a接点
表示（4連LED）	(1)黄：自動モード / (2)緑：生活1検知 / (3)赤：セット / (4)緑：生活2検知
報知出力	共通無電圧c接点（30V1A負荷） ※設定時間入力なし＋遅延経過後
セット出力	セットのとき出力無電圧c接点（30V1A負荷）
報知遅延スイッチ	ON／OFF：ON時、報知出力前5分間エリーゼのために鳴動
報知モード切替	保持と3秒モード切替え（リセットSW兼用スライドスイッチ）
リモート入力	自動OFF時：端子開セット、閉リセット自動ON時：センサー入力でセット、ワンショット閉でリセット
音量スイッチ	最小0〜80dB（可変式）
タイマースイッチ	OFF、5秒、5分、2/3/5/6/8/9/10/11/12/15/18/24時間
使用可能周囲温度	-10℃〜＋55℃
外観	樹脂（オフホワイト）
質量	約550g

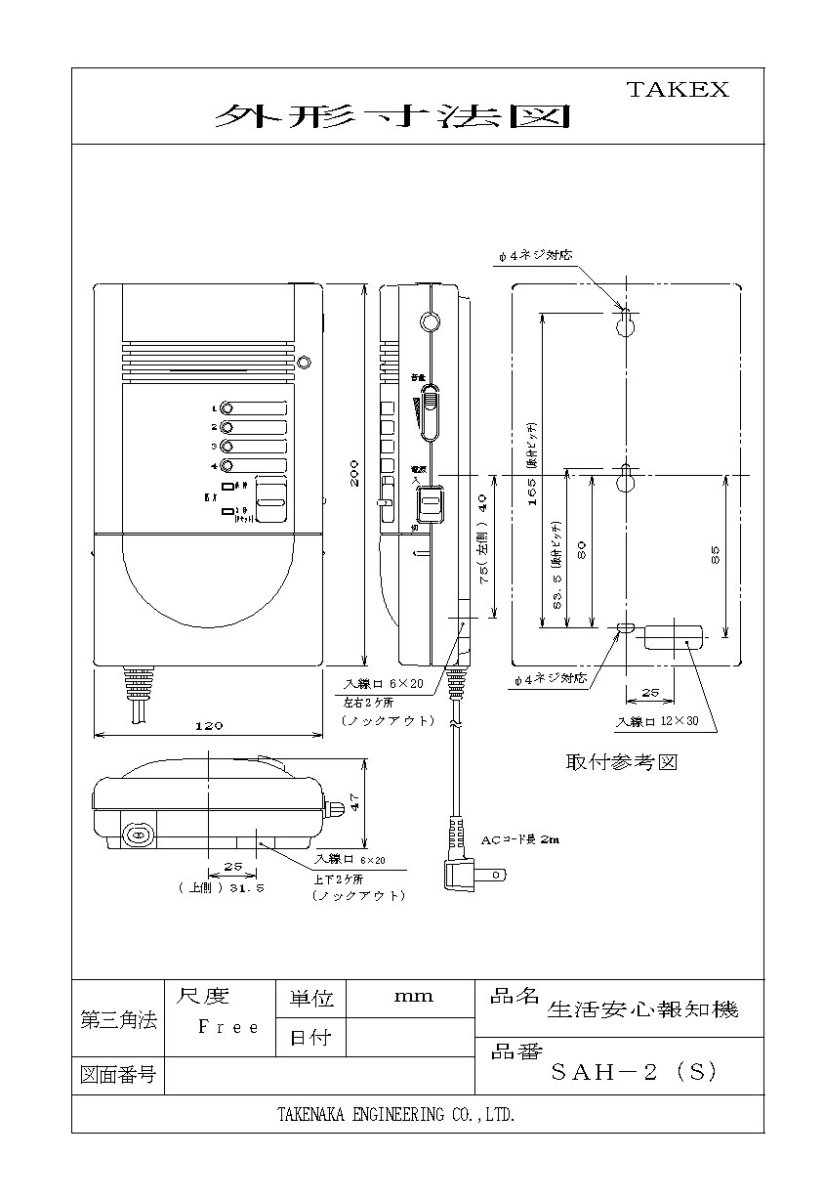

外形寸法	W120 × H200 × D47 mm

FAQ

Q：これはどのようなシステムですか？ A：一人暮らしの高齢者などが、室内で倒れたり動けなくなったりした場合に、センサーが一定時間の無反応を検知して異常を知らせる安否確認システムです。

Q：設定した時間になるとすぐに外部へ通報されますか？ A：いいえ。報知遅延設定がONの場合、まず5分間メロディーが鳴ります。その間に動けばタイマーがリセットされ、外部への通報は行われません。

Q：AC100Vのコンセントがない場所でも使えますか？ A：はい。DC12VまたはDC24Vの電源入力端子を備えているため、施設等の共通電源から給電して動作させることも可能です。

Q：どのようなセンサーを接続できますか？ A：竹中エンジニアリング製のHM-6806WやSAS-7Uなど、無電圧A接点（ワンショット）出力を持つ人の動きセンサーが適合します。

Q：自動モードとは何ですか？ A：外出時に手動でスイッチを切り替える手間を省く機能です。帰宅時にセンサーが検知すれば自動で監視が始まり、外出時に専用センサーを横切れば自動で監視が解除されます。

Q：停電した場合はどうなりますか？ A：本機にバッテリーは内蔵されておりません。停電時も動作を継続させる必要がある場合は、別途無停電電源装置（UPS）等を併用してください。

Q：メロディーの音は消せますか？ A：内部DIPスイッチでメロディーを「なし」に設定するか、ボリュームスイッチで音量を最小（0dB）に絞ることが可能です。

Q：センサーは2台接続しないといけませんか？ A：1台でも動作しますが、誤検知の防止や監視漏れを防ぐために、トイレとリビングなど、生活動線の異なる2カ所への設置を推奨しています。

Q：屋外で使用できますか？ A：いいえ。本機は屋内専用の非防水仕様です。湿気の多い浴室付近なども避けて設置してください。

Q：報知出力の「保持」と「3秒」は何が違いますか？ A：異常検知時に外部へ送る信号の長さです。「保持」は手動でリセットするまで信号を出し続け、「3秒」は一瞬だけ信号を送ります。接続する通報機等の仕様に合わせて選択してください。
