TAKEX（竹中エンジニアリング） カードホルダースイッチ 省エネ制御 JIS規格適合 屋内用

SA-C1 カードホルダースイッチ

SA-C1は、カードや名刺の挿入を検知して無電圧接点を出力する高信頼のカードホルダースイッチです。ホテル、介護施設、シェアオフィスの在室管理や節電制御に最適で、利用者がカードを差し込むだけで部屋の電源やシステムをスマートにON/OFFできます。

  • 型番： SA-C1
  • 製品名： カードホルダースイッチ
  • 検知方式： フォトセンサー方式（非接触・高耐久）
  • 主な用途： ホテルの客室電源制御、在室確認、セキュリティ連動
  • 設置場所： 屋内（1個用埋込スイッチボックス適合）
  • 出力仕様： 無電圧c接点（連続型）

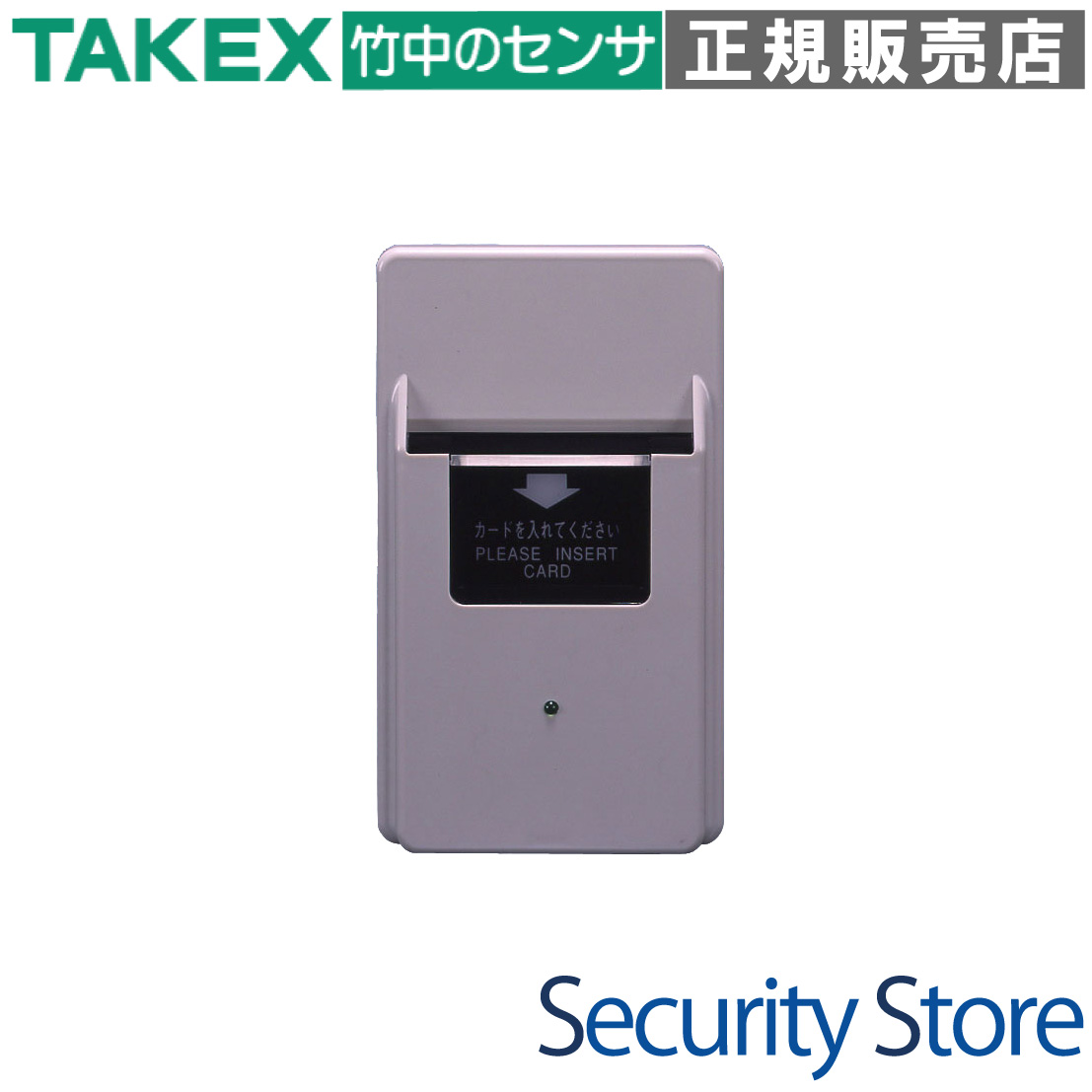

SA-C1 カードホルダースイッチ 製品画像

資料ダウンロード

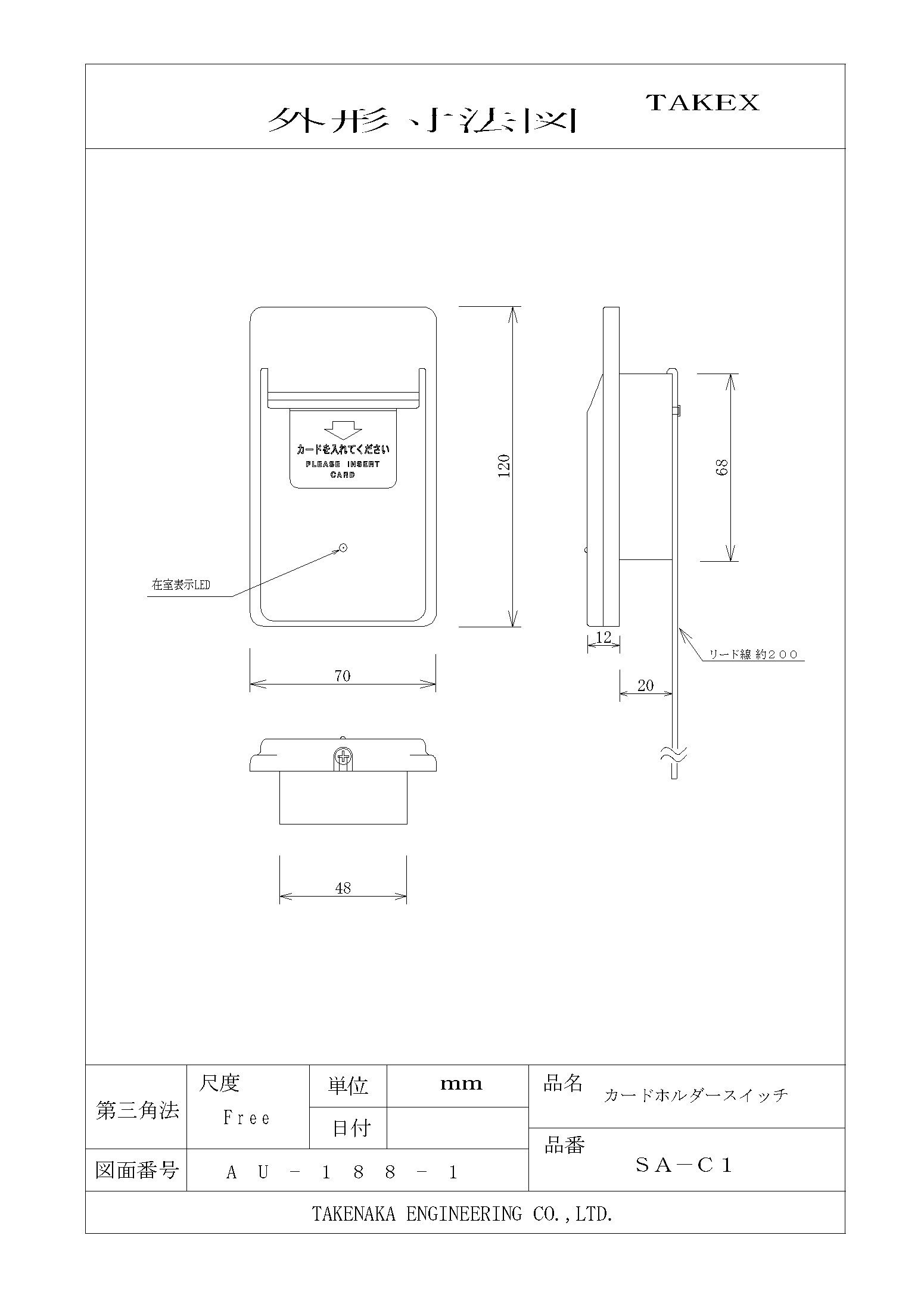

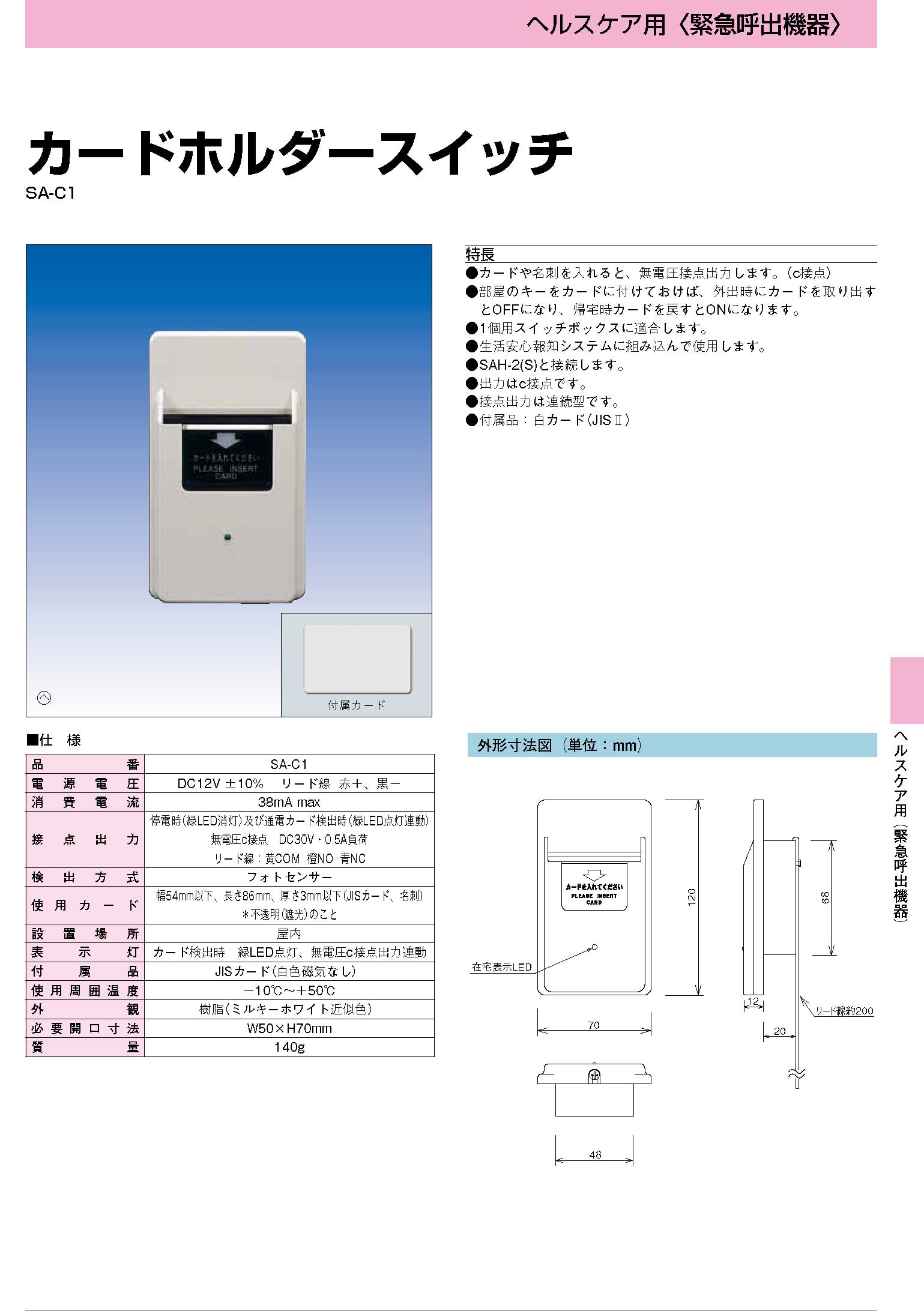

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • ホテルの客室における照明・空調の節電制御
  • 介護・高齢者住宅の在室・外出情報の把握
  • シェアオフィスや貸会議室の利用状況確認
  • セキュリティシステムの警戒・解除連動

導入前に確認したいポイント

  • 駆動にはDC12V電源が必要です
  • カードは不透明（遮光性）である必要があります
  • JIS1個用スイッチボックスが設置されているか
  • 大容量の電力制御には別途リレーが必要です

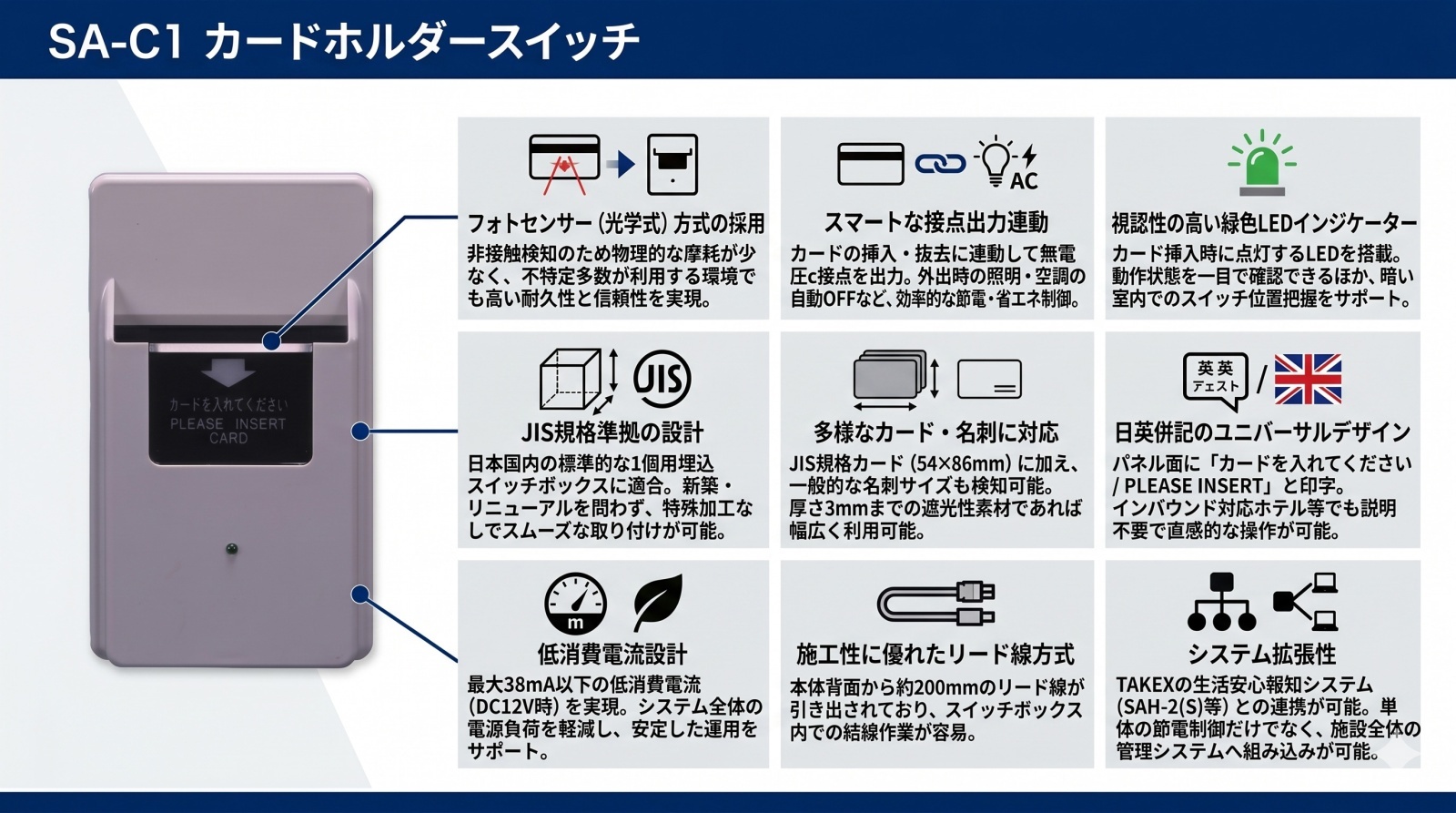

特長

カード挿抜に連動したスマートな接点出力

カードや名刺を本体のホルダーに挿入すると、内部のリレーが作動し無電圧c接点を出力します。これにより、外出時にカードを取り出すと照明や空調をOFFにし、帰宅時に挿入するとONにするような、効率的な節電運用が可能です。接点出力は連続型（オルタネイト動作相当）となっており、挿入されている間、状態を維持します。

直感的な「在室」状態を示すLED表示

本体前面には緑色LEDのインジケーターを搭載しています。カードが挿入されるとLEDが点灯し、抜くと消灯するため、動作状態が一目で確認できます。暗い室内でもスイッチの場所を視認しやすく、利用者に安心感を与えます。

フォトセンサー方式による高い信頼性

カードの検知にはフォトセンサー（光学式）を採用しています。物理的なスイッチとの接触が少ないため、機械的な摩耗による故障リスクが低く、不特定多数が利用する施設においても長期間安定してご使用いただけます。

施工性に優れたJIS規格準拠設計

日本の標準的な電気工事で用いられるJIS規格の1個用埋込スイッチボックスに適合しています。新築現場はもちろん、既存のスイッチからのリニューアル時にも特殊な加工を必要とせず、スムーズな取り付けが可能です。

多様なカードサイズ・名刺に対応

標準的なJIS規格カード（54mm×86mm）だけでなく、ビジネスで一般的に使われる名刺サイズにも対応しています。遮光性のある素材であれば、専用カードでなくても検知可能です（※付属品として白カードが1枚同梱されています）。

ユニバーサルデザインのパネル印字

パネル前面には「カードを入れてください」という日本語に加え、「PLEASE INSERT」の英語表記が標準で印字されています。インバウンド需要のあるホテルや宿泊施設においても、説明なしで直感的に操作いただけるデザインです。

生活安心報知システム「SAH-2(S)」との連携

TAKEXの生活安心報知システム等に組み込んでの使用が想定されており、SAH-2(S)などの上位機器と接続することで、施設全体の管理システムの一部として高度な運用が可能です。

選定時に評価したい強み

  • 確実な検知： 非接触フォトセンサーによりカードの有無を正確に判別
  • 容易な配線： 約200mmのリード線方式でボックス内結線もスムーズ
  • 低消費電力： 最大38mA以下の低消費電流設計でシステム負荷を軽減
  • 耐久性： 稼働部が少なく、頻繁な抜き差しにも耐えうる堅牢な構造

施工・設置ガイド

本製品は屋内専用です。壁面に設置されたJIS規格の1個用スイッチボックスに取り付けてください。背面のリード線（赤・黒が電源、黄・橙・青が接点出力）を間違えないよう、テスターで確認しながら結線を行ってください。

確認項目 この製品での考え方
設置場所 屋内壁面。床面から1200mm〜1300mm程度の操作しやすい高さが推奨されます。
適合ボックス JIS規格 1個用スイッチボックスに適合します。
電源電圧 DC12V（±10%）。システム側から安定した直流電源を供給してください。
制御対象 無電圧c接点（DC30V 0.5A以下）。AC100V等の負荷を直接駆動することはできません。

配線・端子仕様

本体背面から引き出されているリード線（約200mm）の割り当ては以下の通りです。

色 名称 機能
赤 電源 12V(+) DC12V電源のプラス側を接続
黒 電源 12V(-) DC12V電源のマイナス側を接続
黄 COM 接点出力のコモン（共通）
橙 NO ノーマルオープン（カード挿入時にCOMと導通）
青 NC ノーマルクローズ（通常時COMと導通、カード挿入時に開放）

製品仕様

項目 内容
品名 カードホルダースイッチ
品番 SA-C1
電源電圧 DC12V(±10%) リード線 赤＋、黒－
消費電流 38mA max
接点出力 停電時 緑LED消灯)及び通電カード検出時 緑LED点灯連動)
無電圧C接点 DC30V 0.5A 負荷 リード線：黄COM 橙NO 青NC
検出方式 フォトセンサー
使用カード 幅54mm以下、長さ86mm、厚さ3mm以下（JISカード、名刺）
※不透明（遮光性）のこと
設置場所 屋内
表示灯 カード検出時 緑LED点灯、無電圧C接点出力連動
付属品 JISカード（白色磁気なし）×1枚
使用周囲温度 －10℃ 〜 ＋50℃
外観 樹脂（ミルキーホワイト近似色）
必要開口寸法 W50 × H70 mm
重量 140g
サイズ W70 × H120 × D32 mm （1個用スイッチボックスに適合）

FAQ

Q：どのようなカードが使用できますか？ A：一般的なJIS規格のカード（54×86mm）や、同様のサイズの名刺が使用可能です。厚さは3mm以下に対応していますが、フォトセンサーで検知するため不透明な素材である必要があります。
Q：カードは付属していますか？ A：はい、白色のJISサイズカード（磁気なし）が1枚付属しています。
Q：照明の100Vラインを直接ON/OFFできますか？ A：いいえ、本機の接点容量はDC30V 0.5Aまでです。AC100Vや大電流の照明を制御する場合は、本機の出力を受けて動作するパワーリレーや電磁接触器を別途ご用意ください。
Q：AC100Vの電源で動作しますか？ A：いいえ、本機はDC12V駆動です。AC/DCアダプターやシステムの安定化電源からDC12Vを供給してください。
Q：パネルの文字を消すことはできますか？ A：標準仕様では「カードを入れてください / PLEASE INSERT」が印字されています。特注対応等については別途ご相談ください。
Q：LEDが常に点灯しています。故障ですか？ A：通常、LEDはカードが挿入された時に点灯します。カードが入っていないのに点灯している場合は、センサー部にゴミが詰まっていないか、または配線間違いがないか確認してください。
Q：屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨の当たる場所や多湿な環境での使用は避けてください。
Q：検知方式は何ですか？ A：光学式のフォトセンサーを採用しています。物理的な接点スイッチではないため、耐久性に優れています。
Q：既存の古いスイッチと交換できますか？ A：JIS規格の1個用スイッチボックスに適合しているサイズであれば、物理的な交換は可能です。ただし、電源（DC12V）が必要になる点にご注意ください。
Q：配線の長さはどれくらいですか？ A：本体背面から約200mmのリード線が出ています。
