SAH-2(T) 生活安心報知機 TAKEX 竹中エンジニアリング [SAH-2(T)]

SAH-2(T) 生活安心報知機 TAKEX 竹中エンジニアリング [SAH-2(T)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 生活安心報知機 高齢者見守り トイレ異常検知 BtoB向

トイレ用生活安心報知機 SAH-2(T)

トイレ内での「異常な長時間滞在」と「一定期間の不活動」をダブル監視。 介護施設や高齢者住宅、公共施設のトイレにおける孤独死防止や急病検知を自動化する、高信頼の生活安心報知機です。

  • 型番SAH-2(T)（IIIタイプ）
  • 製品名トイレ用生活安心報知機
  • 監視方式使用検知（異常滞在）／生活検知（不活動監視）
  • 電源仕様AC100V / DC12V / DC24V（3電源方式）
  • 設置場所屋内壁面（埋込・露出対応）

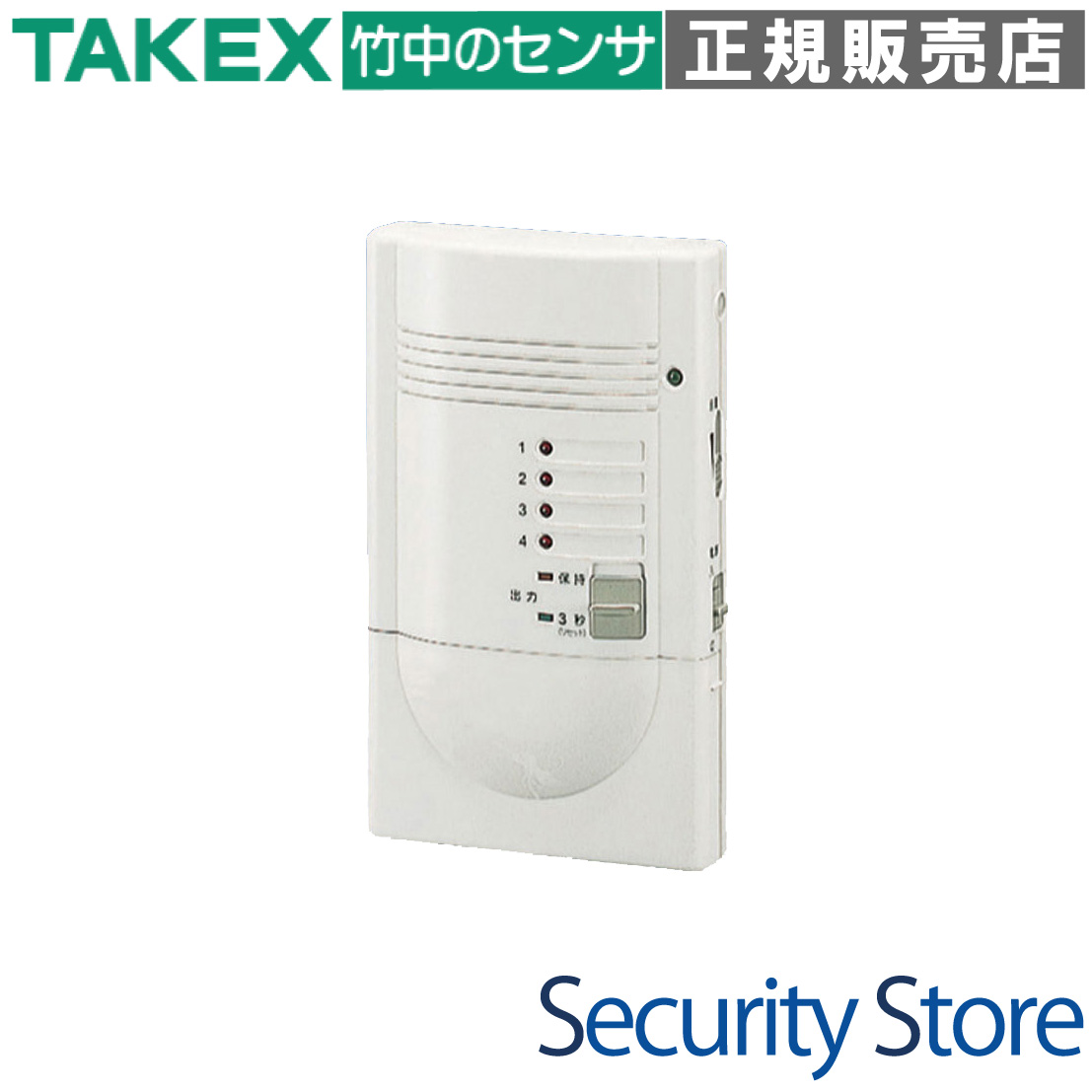

SAH-2(T) 生活安心報知機 製品画像

資料ダウンロード

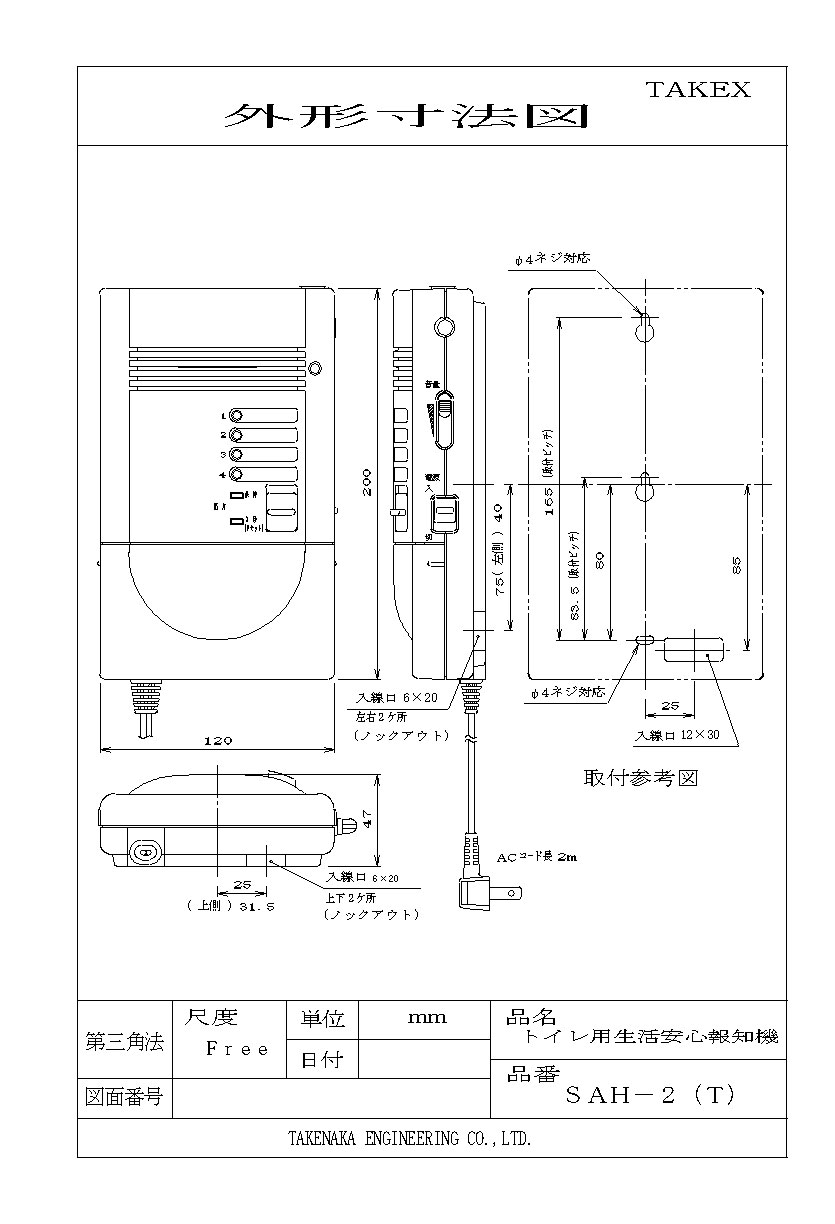

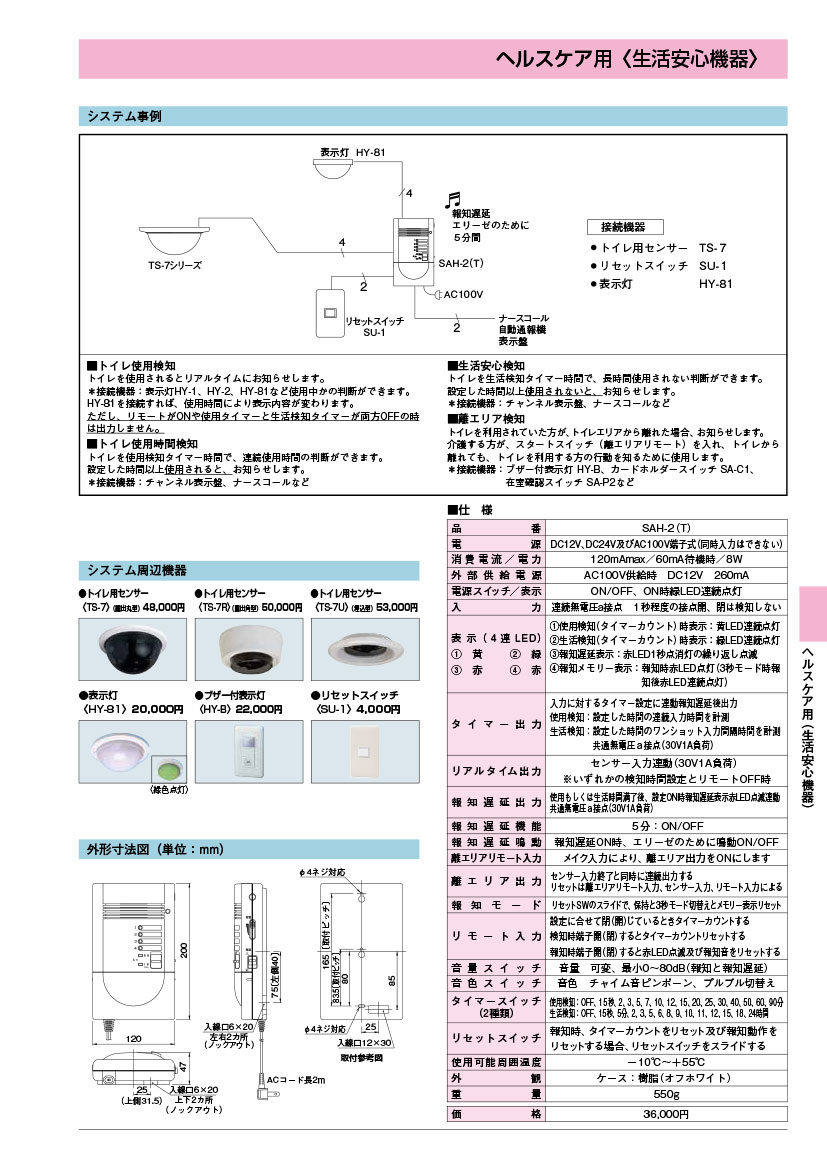

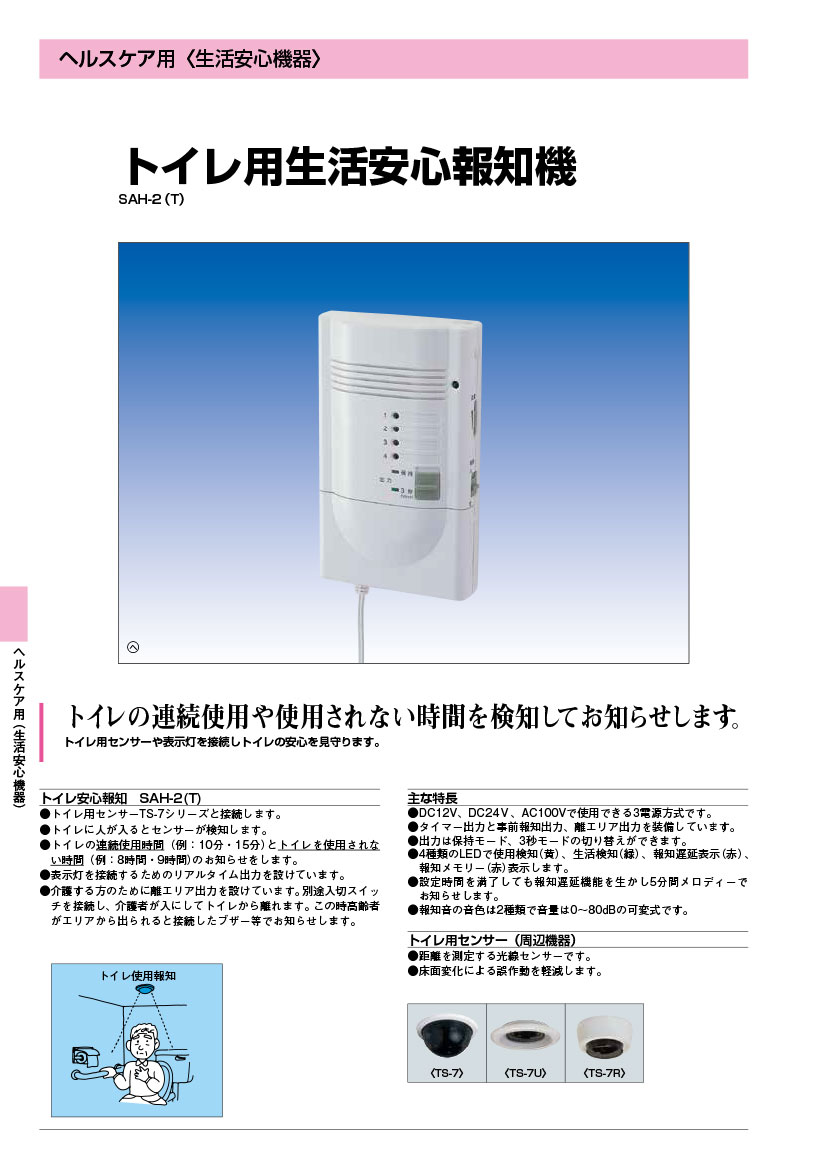

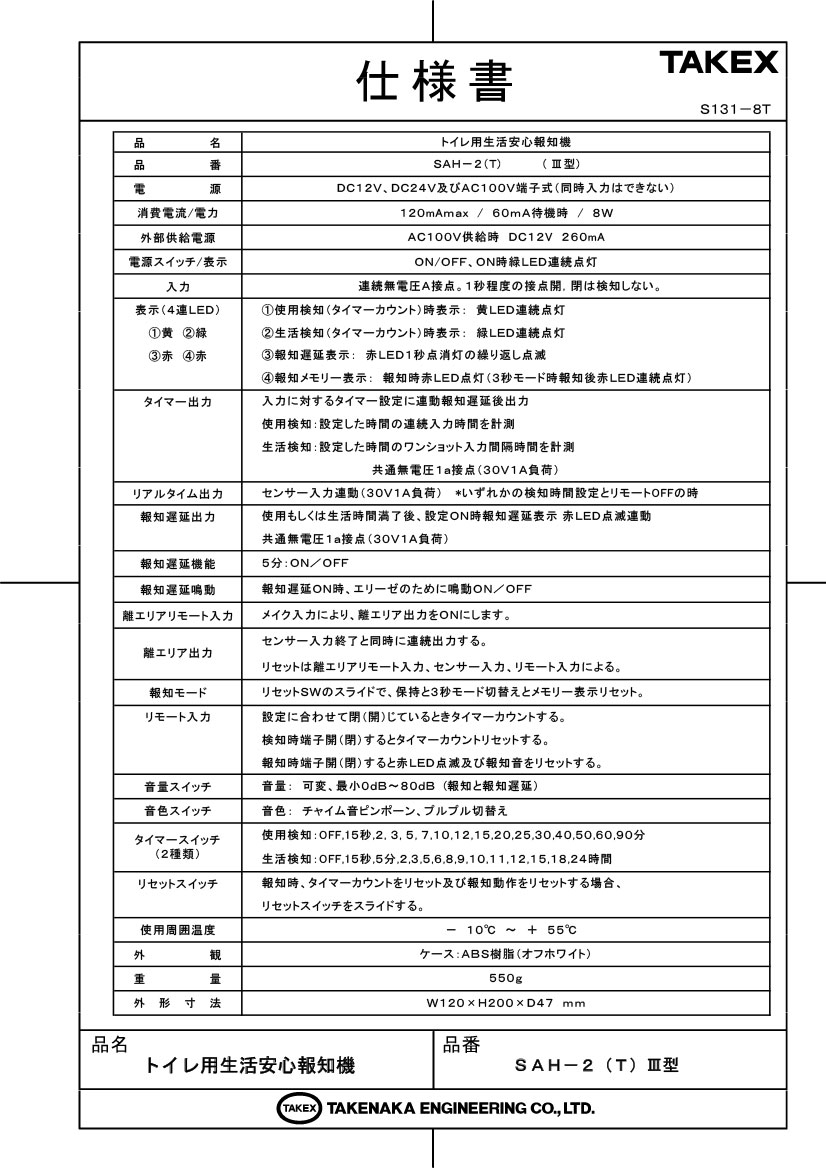

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者専用住宅・介護施設のトイレ見守り
  • 独居高齢者宅の生活リズム監視（孤独死防止）
  • 公共施設・オフィスビルのトイレ内トラブル検知
  • ナースコールシステムとの連動運用

導入前に確認したいポイント

  • 別途、トイレ用センサー（TS-7等）が必要です
  • AC100VまたはDC12/24Vの電源確保が可能か
  • 設置場所がノイズ源（モータ等）から1m以上離れているか
  • 報知信号をどこへ送るか（表示盤、ナースコール等）

特長

「異常滞在」と「不活動」の2系統独立タイマー監視

トイレ用センサーと連動し、二つの視点から異常を判断します。一つは入室から設定時間を超えても退出しない「使用検知（異常滞在）」。もう一つは、設定した時間（例：8時間）一度もトイレが使用されない場合に異常とみなす「生活検知（不活動監視）」です。これにより、トイレ内での急病と、室内での動けなくなっている状態の両方をカバーします。

誤報を防ぐ5分間の「報知遅延」とメロディー警告

設定時間が満了した際、即座に外部へ通報するのではなく、5分間のプレアラーム（報知遅延）期間を設けることができます。この間、本体から「エリーゼのために」が鳴動し、対象者に通報が近いことを知らせます。単なる長居や不在であれば、この間にセンサーを反応させる（退出する）ことで、外部への誤報を未然に防ぐことが可能です。

現場を選ばない柔軟な3電源方式（AC/DC対応）

AC100V、DC12V、DC24Vのいずれの電源でも駆動可能な設計を採用しています。新築現場でのAC100V直接給電から、既存のセキュリティ・弱電システムからのDC給電まで、幅広い施工環境に対応。さらにAC100V駆動時には、本機からセンサー等へDC12V（最大260mA）を給電できる電源出力機能も備えています。

施工後の事後確認を容易にする「報知メモリー表示」

タイマー出力が実行された際、報知メモリー（赤色LED）が点灯を保持します。出力設定を「3秒モード」にして自動復旧させている場合でも、どの場所で発報したかを視覚的に確認できるため、多数の個室を管理する施設において迅速な現場特定をサポートします。

徘徊や離脱を検知する「離エリア監視機能」

「離エリアリモート」入力を活用することで、対象者がトイレエリアから離れた瞬間を出力する運用が可能です。介護者がスイッチを入れ、対象者がトイレから出た瞬間に別室のブザーを鳴らすといった、徘徊防止や移動補助のタイミング把握に役立ちます。

4色のLEDによる直感的な状態表示

電源（緑）、使用検知（黄）、生活検知（緑）、報知遅延（赤点滅）、報知メモリー（赤点灯）の4連LED＋電源LEDを搭載。現在どのタイマーがカウント中なのか、あるいは報知遅延中なのかが本体前面から一目で判別でき、メンテナンス時の状況把握がスムーズです。

運用に合わせた「音色」と「音量」のカスタマイズ

報知音は「ピンポーン（チャイム音）」と「プルプル（ブザー音）」の2種類から切り替え可能。音量は0〜80dBの範囲で無段階に調整できるため、静かな住宅環境から騒がしい施設内まで、環境に合わせた最適な音圧設定が行えます。

選定時に評価したい強み

  • 確実な検知ロジック：1秒程度のチャタリングや一瞬の動作を無視するノイズキャンセル機能を搭載。
  • オールインワン制御：センサー給電、タイマー監視、メロディー警告、接点出力を1台で完結。
  • 施工性の高さ：1個用スイッチボックスへの取り付けに対応。露出・埋込の両配線に対応。
  • 高密度設定：使用検知は最大90分、生活検知は最大24時間まで細かくダイヤル設定が可能。

LED表示と動作状態

LED表示灯 発光色 状態の意味
電源表示灯 緑 電源供給中。正常稼働状態を示します。
使用検知 黄 在室（センサー検知中）であり、異常滞在タイマーがカウント中です。
生活検知 緑 不在であり、生活安心タイマー（不活動監視）がカウント中です。
報知遅延 赤（点滅） 設定時間満了後、通報までの5分間の猶予期間（メロディー鳴動中）。
報知メモリー 赤（点灯） タイマー出力が実行されたことを示します。リセットされるまで保持されます。

製品仕様

品番 SAH-2(T) （III型）
電源電圧 DC12V、DC24V、AC100V 端子式（同時入力不可）
消費電流／電力 120mA max（DC12V時） ／ 60mA 待機時 ／ 8W（AC100V時）
外部給電能力 AC100V供給時のみ：DC12V 260mAを出力可能
センサー入力 連続無電圧A接点。1秒程度の瞬時開閉は検知しないノイズ対策付
リアルタイム出力 センサー入力に連動（30V 1A負荷）※検知設定有効かつリモートOFF時
タイマー出力 使用検知または生活検知の時間満了（＋報知遅延後）に出力（30V 1A）
報知遅延出力 報知遅延フェーズ（赤LED点滅）と連動して出力（30V 1A）
離エリア出力 離エリアリモートON時にセンサー検知が終了した瞬間に連続出力
タイマー設定範囲 使用検知：OFF, 15秒, 2〜90分（15段階）
生活検知：OFF, 15秒, 5分, 2〜24時間（15段階）
報知遅延機能 5分（ON/OFF切替可）。エリーゼのために鳴動（ON/OFF切替可）
報知音設定 音量：0〜80dB（可変）。音色：チャイム／プルプル（切替）
動作モード 保持モード ／ 3秒モード（スイッチ切替）
使用周囲温度 -10℃ 〜 +55℃（結露なきこと）
外形寸法 / 重量 W120 × H200 × D47 mm / 約550g
外装材質 ABS樹脂（オフホワイト）

FAQ

どのセンサーと接続すればいいですか？ 竹中エンジニアリング製のトイレ用センサー「TS-7」シリーズを推奨します。在室中に連続して接点信号（A接点）を出力できるセンサーが必要です。
「使用検知」と「生活検知」の両方を同時に使えますか？ はい、両方のタイマーを独立して設定可能です。入室中の異常と、長時間トイレを使用しない異常の両方を同時に見守ることができます。
報知遅延の5分間をキャンセルすることはできますか？ はい、内部のDIPスイッチ（設定スイッチ3）をOFFにすることで、設定時間満了と同時に即座に通報（タイマー出力）を行う設定に変更可能です。
AC100VとDC12Vを同時に接続しても大丈夫ですか？ いいえ、異種電源の同時入力は内部回路の故障を招くため、絶対に避けてください。必ずどちらか一方のみを接続してください。
センサーへの電源供給は別途必要ですか？ AC100Vで本機を駆動する場合、本機のDC12V出力端子から最大260mAまでセンサーへ給電可能です。DC給電時は、供給元からセンサーへ分岐配線してください。
タイマーの設定時間を変更したのに反映されません。 本機は電源投入時に設定を読み込みます。設定を変更した後は、一度本体の電源をOFFにし、数秒待ってから再投入してください。
音を鳴らさずに通報だけさせることは可能ですか？ はい、内部の音量ボリュームを最小（0dB）に設定するか、DIPスイッチの設定で遅延メロディーをOFFにすることができます。
生活検知タイマーがリセットされる条件は何ですか？ センサーが1秒以上の入力を検知した（誰かがトイレを使用した）瞬間にタイマーは0にリセットされ、再び設定時間のカウントを開始します。
ナースコールへの接続は可能ですか？ はい、「タイマー出力」端子（無電圧1a接点）をナースコールの外部入力端子に接続することで連動が可能です。
屋外のトイレでも使用できますか？ 本機は屋内専用です。雨水が当たる場所や、著しく湿度が高い場所、結露する環境での使用は避けてください。
