HCS-ZF1(T5) スライド式 見守るん セット TAKEX 竹中エンジニアリング [HCS-ZF1(T5)]

HCS-ZF1(T5) スライド式 見守るん セット TAKEX 竹中エンジニアリング [HCS-ZF1(T5)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 在不在送信機 小電力ワイヤレス IP67防水 電池駆動

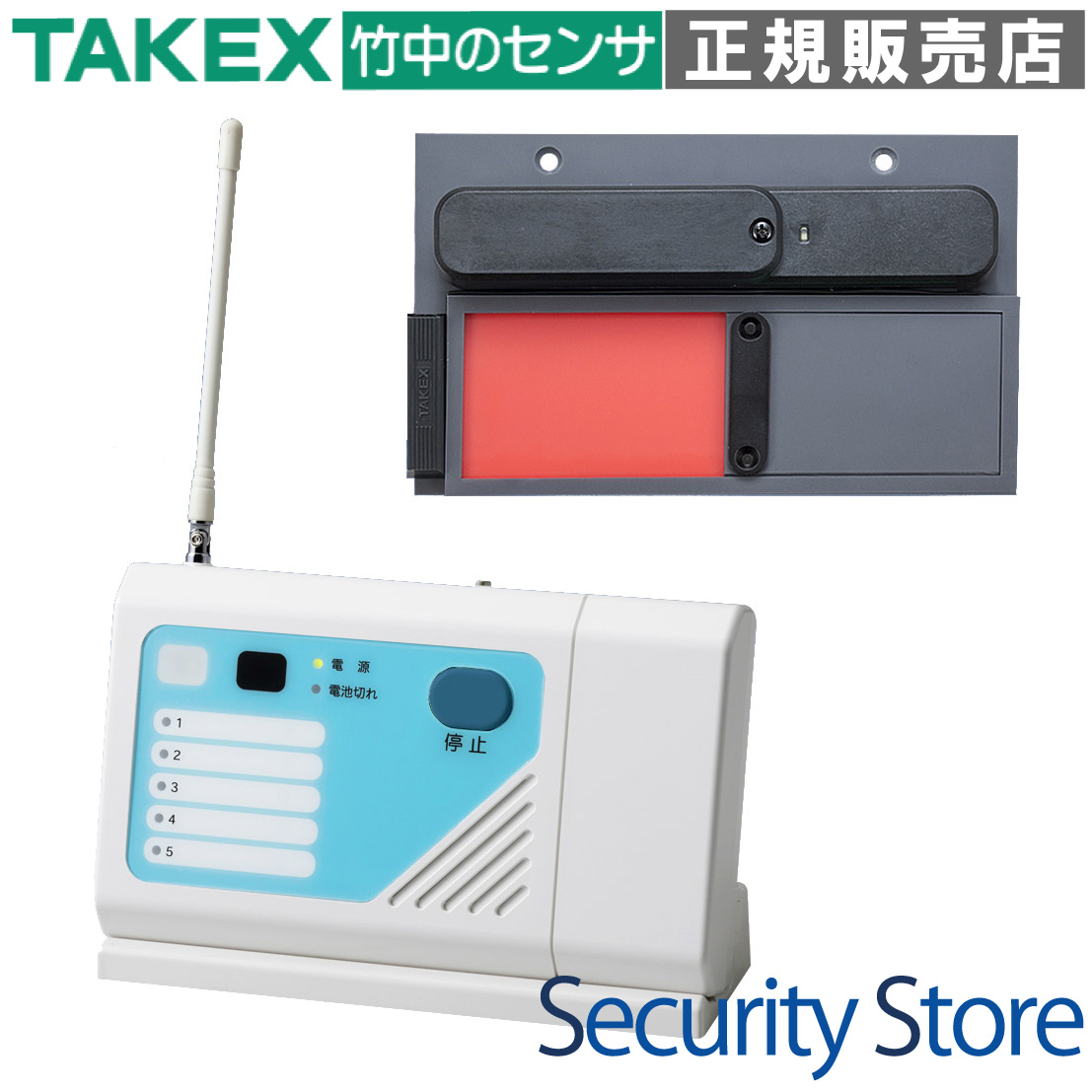

HCS-ZF1(T5) スライド式 見守るん セット

プレート部をスライドさせるだけで在不在状況をワイヤレス送信できる、電池駆動式の送信機セットです。配線工事不要で、100m離れた場所へリアルタイムに状況を伝えます。

  • 型番： HCS-ZF1(T5)（送信機単体：HCT-ZF1）
  • 製品名： スライド式 見守るん セット
  • 方式 / カテゴリ： マグネット検知方式 在不在送信機（426MHz帯）
  • 主な用途： 介護施設・病院の在室確認、トイレや更衣室の使用状況管理
  • 対応環境： 屋内専用（日常生活防水 IP67相当）
  • 電源： 専用リチウム電池（電池寿命 約8年）

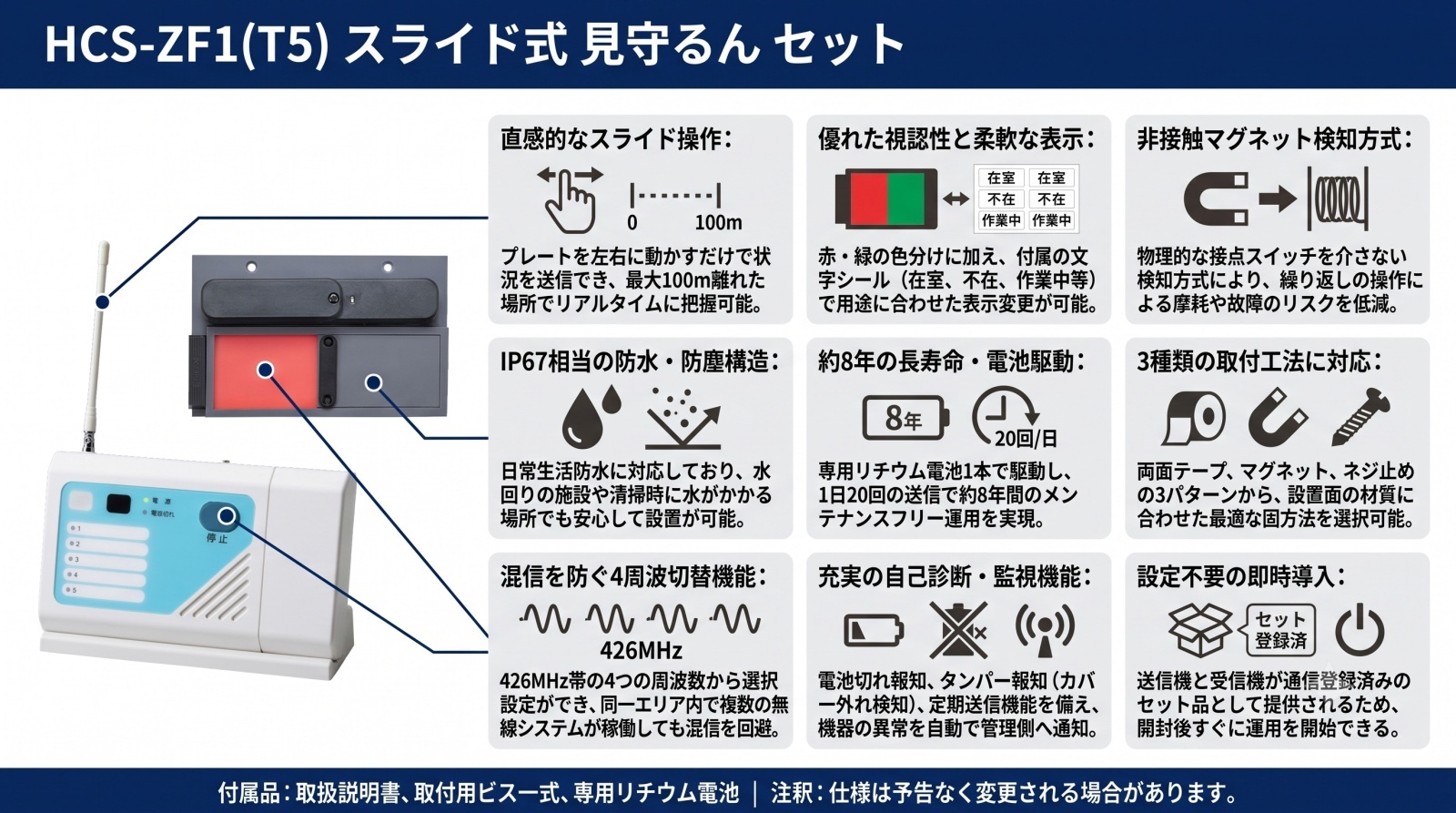

HCS-ZF1(T5) スライド式 見守るん セットの製品画像

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

  • 介護施設・高齢者住宅の入退室管理
  • 病院・クリニックの診察室、処置室の利用確認
  • パブリックスペースのトイレ使用状況モニタリング
  • 更衣室や授乳室などの「使用中」表示自動化
  • 配線工事が困難な既存建物への導入

導入前に確認したいポイント

  • 送信機と受信機の間に鉄扉や金属壁がないか（遮蔽確認）
  • 設置面が水平であり、スライド幅が十分に確保できるか
  • 電波到達距離100m（見通し）以内のレイアウトか
  • 屋内専用のため、屋外や過酷な湿気環境でないか

特長

直感的なスライド操作による状況送信

本体のプレート部を左右にスライドさせるだけで、小電力電波を送信します。複雑なボタン操作を必要とせず、誰でも直感的に「在室」「不在」などの状況を切り替えられます。送信された信号は100m離れた受信機へ届き、遠隔地での状況把握を可能にします。

一目でわかる視認性と柔軟な用途表示

表示部は赤色と緑色に分かれており、現在のステータスをひと目で把握できます。さらに「在室」「不在」「作業中」「未使用」といった様々な文字シールが付属しているため、設置場所の用途に合わせて表示内容を最適化できます。

非接触マグネット検知による高い耐久性

在不在の判定には非接触のマグネット検知方式を採用しています。物理的な接点スイッチを介さないため、繰り返しのスライド操作による摩耗や接点不良のリスクを極限まで排除し、長期間にわたって安定した動作を提供します。

IP67相当の日常生活防水構造

屋内専用品ながらIP67相当の防水・防塵性能を誇ります。水回りの施設周辺や、清掃時に水がかかる可能性のある場所でも安心して設置いただけます。粉塵が内部に侵入しない完全密閉構造により、過酷な現場環境下でも故障リスクを低減します。

電池駆動・約8年の長寿命メンテナンスフリー

専用リチウム電池1本で駆動し、1日20回の送信想定で約8年の長寿命を実現しています。配線工事が一切不要なため導入コストを抑えられるだけでなく、運用開始後の電池交換頻度も極めて低く、管理者の負担を最小限に抑えます。

現場に合わせた3つの取付工法

平滑な壁面への「両面テープ取付」、鉄扉などへの「マグネット取付」、そして確実な固定を可能にする「ネジ取付」の3パターンに対応しています。付属のスペーサーを使用することで、金属面への設置による電波干渉も抑制できます。

混信を防ぐ4周波切替機能

426MHz帯の4つの周波数（F1〜F4）から選択して設定可能です。同一エリア内で複数のワイヤレスシステムが稼働している場合でも、周波数を切り替えることで混信を回避し、信頼性の高い通信経路を確保します。

自己診断・異常報知による安全監視機能

電池電圧が低下した際の「電池切れ報知」や、カバーが外された際の「タンパー報知」、電波到達を監視する「定期送信機能」を備えています。機器の異常を自動で検知し管理側へ知らせるため、いざという時の動作不良を未然に防ぎます。

選定時に評価したい強み

  • 施工性： 完全ワイヤレス・電池駆動により、後付け設置が極めて容易です。
  • 信頼性： 426MHz帯の小電力無線を採用し、安定した到達性能と長寿命を両立。
  • 操作性： スライド動作という物理的アクションにより、操作ミスを防ぎます。
  • セット済： 送信機と受信機が登録済みのセット品のため、開封後すぐに利用可能です。

インジケーター（LED）挙動一覧

機器ステータス LED挙動パターン 詳細・発生条件
正常送信時 約1秒間 点灯 スライド操作により信号が送信された瞬間に発光。
電池電圧低下 約5秒に1回 点滅 電池残量が少なくなった状態。速やかな電池交換が必要。
定期送信時 消灯 バックグラウンドでの動作確認。消費電力抑制のため発光しません。
待機状態 消灯 スライド操作を行っていない定常状態。

製品仕様

項目 詳細仕様
品名 在不在スイッチ送信機（セット名：スライド式 見守るん セット）
品番 HCT-ZF1（送信機単体品番）
電源 専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命 約8年（常温時、1日20回の送信回数として算出した目安）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
空中線 内蔵型
検知方式 マグネット検知方式
電波到達距離 約100m（見通し距離）
表示灯（赤色） ●スライド操作時：点灯（約1秒間）
●電池切れ時：点滅（約5秒に1回）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
設置場所 / 構造 屋内専用 / 日常生活防水構造（IP67相当）
付帯機能 送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量 約250g（電池を含む）
外形寸法 幅 200mm × 高さ 110mm × 奥行 25mm
外観材質・カラー 樹脂製（本体：黒色、表示部：緑色・赤色）
推奨交換目安 納入後5年（予防保守としての推奨期間）

FAQ

Q：電池はどれくらい持ちますか？ A：1日20回の操作を想定した場合、約8年間使用可能です。ただし、使用環境の温度（極端な寒冷地など）により短くなる場合があります。
Q：屋外に設置することはできますか？ A：本製品はIP67相当の防水性能を有していますが、屋内専用品です。雨水が直接かかる場所や屋外での使用は避けてください。
Q：金属製のドアに設置しても大丈夫ですか？ A：はい、可能です。ただし金属面に直接取り付けると電波が減衰しやすいため、付属のスペーサーを必ず併用してください。
Q：電波が届く距離はどのくらいですか？ A：見通し距離で約100mです。壁や障害物がある場合は短くなるため、事前に受信テストを行うことを推奨します。
Q：表示部分の文字は変更できますか？ A：製品に「在室」「不在」「作業中」「未使用」などの文字シールが付属しており、用途に合わせて貼り替えることが可能です。
Q：スライドを途中で止めた場合はどうなりますか？ A：スライド部が完全に端（赤または緑の露出位置）まで移動しないと、マグネット検知が行われず信号が送信されません。必ず端までスライドさせてください。
Q：電池が切れそうになったらわかりますか？ A：本体前面の赤色LEDが約5秒に1回点滅してお知らせします。また、受信機側へも電池切れ信号を送信して通知します。
Q：セット品は設定が必要ですか？ A：「スライド式 見守るん セット」として提供されるものは、既に出荷時に電波登録済みですので、設置してすぐにご使用いただけます。
Q：複数の送信機を使う場合に混信しませんか？ A：送信周波数を4チャンネル（F1〜F4）から選択できるため、チャンネルを分けることで混信を回避できます。
Q：取付方法は選べますか？ A：両面テープ、マグネット、ネジ留めの3種類に対応しています。設置面の材質（木、石膏ボード、鉄板など）に合わせて選択可能です。
