HCS-ZF1(HY) スライド式 見守るん（表示灯セット） TAKEX 竹中エンジニアリング [HCS-ZF1(HY)]

HCS-ZF1(HY) スライド式 見守るん（表示灯セット） TAKEX 竹中エンジニアリング [HCS-ZF1(HY)]

販売価格: 会員のみ販売

商品詳細

TAKEX / 竹中エンジニアリング 在不在送信機 ワイヤレスセキュリティ IP67防水 電池駆動

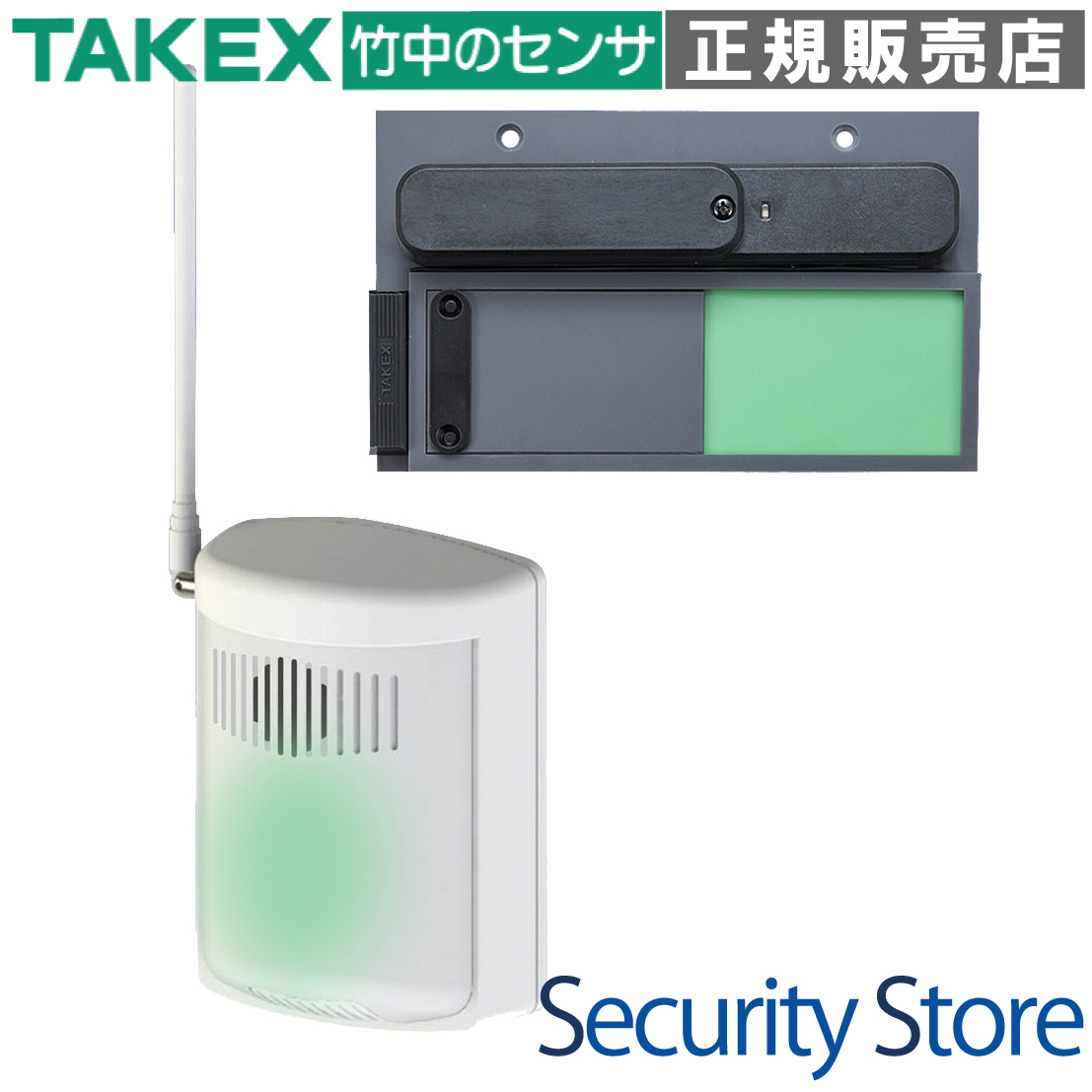

HCS-ZF1(HY) スライド式 見守るん（表示灯セット）

配線工事不要で、あらゆる場所に設置可能な電池駆動式の在不在送信機と表示灯のセットです。物理的なスライド操作により、現場の状況表示と遠隔地への信号送信を同時に行い、リアルタイムな状態把握を実現します。

  • 型番： HCS-ZF1(HY) (送信機品番: HCT-ZF1)
  • 製品名： スライド式 見守るん（表示灯セット）
  • 通信方式： 426MHz帯 小電力ワイヤレス（見通し約100m）
  • 検知方式： 非接触マグネット検知方式
  • 設置環境： 屋内専用（本体はIP67相当の防水構造）
  • 電源： 専用リチウム電池 CR17450E-R-CN（寿命約8年）

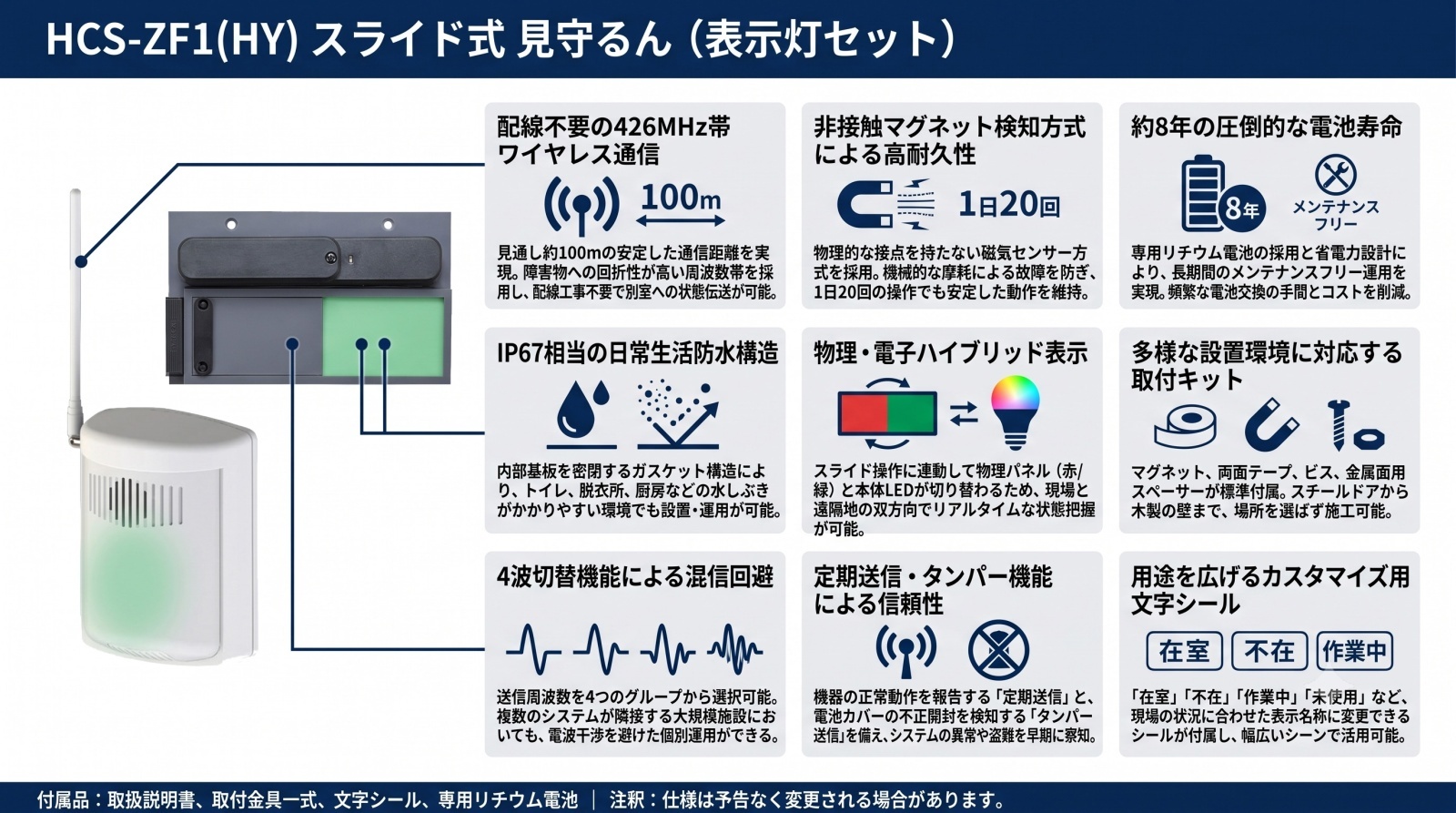

HCS-ZF1(HY) スライド式 見守るんの製品画像

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

  • オフィス・会議室の入退室管理
  • 店舗のレジ・作業エリアの在不在表示
  • 病院・介護施設のトイレ・浴室の使用確認
  • 工場の機械稼働・作業ステータスの共有
  • 水回りの多い環境での状態監視

導入前に確認したいポイント

  • 送信機と表示灯の間に遮蔽物（鉄筋・金属等）がないか
  • 電池交換時に専用リチウム電池の手配が可能か
  • 設置面が金属の場合、付属スペーサーを使用できるか
  • 完全な水中での使用ではないか（IP67は日常生活防水）

特長

426MHz帯 小電力ワイヤレス通信による安定伝送

高周波帯と比較して障害物への回折性が高い426MHz帯を採用。見通し距離で約100mの安定した通信を実現しており、壁やパーテーションを隔てた別室の表示灯へ確実にステータスを伝送します。免許不要で導入可能です。

非接触マグネット検知方式による高い耐久性

物理的な接点スイッチを排除し、スライド部に内蔵されたマグネットの位置を磁気センサーで読み取る方式を採用。機械的な摩耗による接点不良が起こらず、1日20回の操作でも約8年という長寿命・高耐久設計を実現しています。

日常生活防水構造（IP67相当）で水回りにも対応

内部基板を密閉するガスケット構造により、IP67相当の防水性能を誇ります。トイレ、浴室の脱衣所、厨房など、水しぶきがかかりやすい過酷な屋内環境でも故障のリスクを最小限に抑えて運用いただけます。

視認性に優れた物理・電子ハイブリッド表示

スライド部を動かすことで、物理的に赤色（使用中・在室）と緑色（空室・不在）のパネルが切り替わります。同時に本体LEDも点灯するため、操作者本人も遠隔地のスタッフも、ひと目で現在のステータスを把握できます。

多様な設置方法をサポートする取付キット付属

マグネット、スペーサー、両面テープ、タッピングビスなど、あらゆる設置面に対応するアクセサリが標準付属。スチールドアから木製の壁、仮設現場まで、工具を選ばず最適な方法で固定が可能です。

4周波切替機能で大規模現場の混信を回避

基板上のDIPスイッチにより、送信周波数を4つのグループ（F1〜F4）から選択可能。複数のシステムが隣接する大規模なオフィスや施設においても、電波の混信を避けて安定した個別運用が行えます。

定期送信・タンパー機能による高い信頼性

機器が正常に動作しているかを自律的に報告する「定期送信（ハートビート）」機能や、電池カバーの不正開封を検知する「タンパー送信」機能を搭載。機器の盗難や故障、電波遮断のリスクを早期に察知できる設計です。※上位受信機使用時

選定時に評価したい強み

  • 配線不要のスピード施工： 電池駆動のため、既存の建物に穴を開けたり配線を通したりする手間が一切不要。
  • 圧倒的な電池寿命： 専用電池により約8年の稼働が可能。頻繁なメンテナンスコストを大幅に削減できます。
  • 用途を広げる文字シール： 「在室」「不在」「作業中」「未使用」など、現場に合わせて表示を変更できるシールが付属。
  • 確実な状態同期： 物理パネルとワイヤレス信号が連動するため、システム上のステータスと現場の見た目がズレません。

施工・設置ガイド

電波の到達距離を最大化し、長期にわたって安定稼働させるためのポイントです。

確認項目 この製品での考え方
取付面の材質 金属面（スチールドア等）に設置する場合は、電波の減衰を防ぐため必ず付属の厚手スペーサーを挟んでください。
設置の向き スライド機構への負荷を均等にするため、必ず地面に対して水平に取り付けてください。
操作のストローク センサーが確実に状態を検知できるよう、スライドは左右の端まで完全に動かしてください。
起動時の同期 受信機側の電源を後から入れた場合、一度スライドを「復旧（緑）」側に戻すことで状態が同期されます。

LED表示と動作ステータス

挙動 意味 対応・処置
約1秒間 点灯 正常送信 スライド操作時に点灯。信号が送信されたことを示します。
約5秒に1回 点滅 電池切れ報知 電池電圧が低下しています。速やかに専用リチウム電池を交換してください。
消灯（操作時以外） 待機中 省電力モードです。定期送信中もLEDは点灯しません。

製品仕様

項目名 仕様内容
型番 HCS-ZF1(HY) （送信機単体: HCT-ZF1）
電源 専用リチウム電池 CR17450E-R-CN (DC3V) × 1本
電池寿命 約8年（常温20℃、1日20回送信時）
送信周波数 426MHz帯（4波切替式：F1 / F2 / F3 / F4）
空中線電力 10mW以下
通信距離 約100m（見通し距離）
検知方式 非接触マグネット検知方式
使用周囲温度 -10℃ 〜 +50℃（結露なきこと）
防水構造 日常生活防水（IP67相当） ※屋内専用
外形寸法 100(W) × 200(H) × 25(D) mm（スライド部含む最大部）
質量 約250g（電池パック含む）
材質 樹脂（ブラック）
付属品 マグネット、スペーサー、両面テープ、ビス、文字シール（在室、不在等）

FAQ

Q：通信距離が足りない場合はどうすればよいですか？ A：別売の中継機（リピーター）を設置することで、電波到達距離を延長することが可能です。
Q：電池寿命が8年とのことですが、市販の電池で代用できますか？ A：いいえ、性能と安全性を担保するため、必ず専用リチウム電池「CR17450E-R-CN」をご使用ください。
Q：水回りで使用できますか？ A：IP67相当の防水性能があるため、水しぶきがかかる程度の環境（トイレや脱衣所など）であれば問題なく使用可能です。ただし、完全な水中や屋外での使用は避けてください。
Q：金属製のドアに直接貼り付けても大丈夫ですか？ A：金属面は電波を遮断・吸収するため、付属の厚手スペーサーを必ず使用して、金属面から離して設置してください。
Q：電池切れはどうやってわかりますか？ A：本体前面の赤色LEDが約5秒に1回の間隔で点滅し始めます。これが電池交換のサインです。
Q：複数のセットを同じ部屋で使っても混信しませんか？ A：内部のDIPスイッチで送信周波数を4チャンネルから選択できるため、隣接した場所でも混信を避けて運用できます。
Q：スライドを動かしてもLEDが光りません。 A：電池が正しく接続されているか、または電池が完全に切れていないか確認してください。また、スライドを端までしっかり動かしているかもご確認ください。
Q：文字シールはどのような種類が入っていますか？ A：「在室」「不在」「作業中」「未使用」などが付属しており、用途に合わせて貼り替えが可能です。
Q：電池カバーを開けると警報が鳴りますか？ A：タンパー機能を搭載しているため、カバーを開けると異常信号が送信されます。保守時は受信機側の設定を確認してください。
Q：メンテナンスの推奨頻度はありますか？ A：電子部品の劣化を考慮し、予防保全の観点から納入後約5年での点検・更新を推奨しています。
