DST-100 高輝度LED型信号灯 AC100V TAKEX 竹中エンジニアリング [DST-100]

DST-100 高輝度LED型信号灯 AC100V TAKEX 竹中エンジニアリング [DST-100]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LED信号灯 無電圧接点入力 屋外対応

DST-101 高輝度LED型信号灯 AC100V 無電圧接点入力タイプ

DST-101は、駐車場や工場、物流倉庫などの車両管制や警告表示に最適な、高輝度LED採用のプロフェッショナル向け信号灯です。直射日光下でも優れた視認性を発揮し、外部リレー接点による安全な表示切り替えが可能です。堅牢な鋼板筐体とフリー電源対応により、過酷な現場環境でも長期にわたって安定した運用を実現します。

  • 型番： DST-101（縦型）
  • 制御方式： 無電圧接点入力タイプ
  • 電源： AC100V〜200V フリー電源
  • 主な用途： 駐車場出口、シートシャッター連動、車両管制システム
DST-101 高輝度LED型信号灯

資料ダウンロード

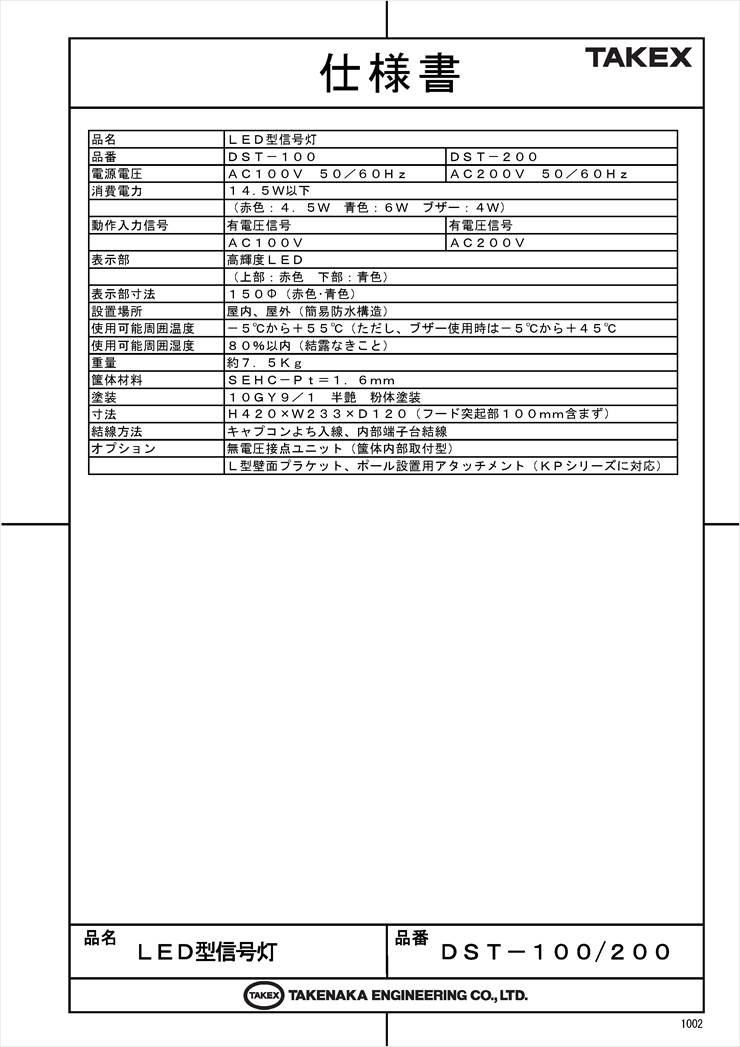

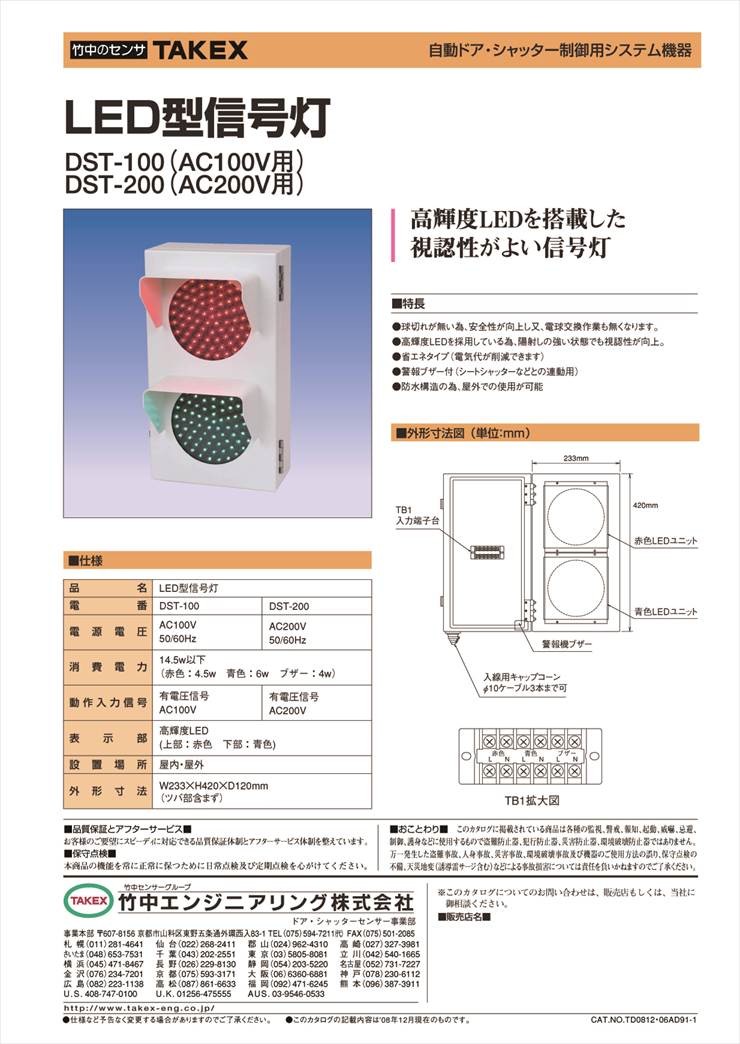

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 駐車場の出口警報・車両誘導
  • 工場・倉庫のシートシャッター連動表示
  • フォークリフト等の車両接近警告
  • 屋外施設の進入規制・ステータス表示

導入前に確認したいポイント

  • 制御信号が無電圧接点（a接点）であるか
  • ブザーを鳴らす場合は別途有電圧入力が必要
  • 設置場所が-20℃〜+45℃の範囲内か
  • 自立ポール（DST-P1500）の要否

特長

圧倒的な視認性を誇る高輝度LEDテクノロジー

光源には高輝度LEDアレイを採用。日中の強い陽射しが当たる環境下でも、従来の白熱電球式に比べて極めて高い視認性を維持します。遠方からでも現在のステータスを明確に認知させることが可能です。

メンテナンスフリーな長寿命・省電力設計

LEDの採用により、従来の電球タイプで課題となっていた「球切れ」のリスクを大幅に軽減。定期的な交換作業のコストと手間を削減します。また、消費電力も最大25W以下に抑えられており、ランニングコストの低減にも貢献します。

堅牢なヘビーデューティー鋼板筐体

筐体には板厚1.6mmの電気亜鉛めっき鋼板（SEHC-P）を使用。プラスチック製とは一線を画す高い耐久性を持ち、飛来物の衝突や紫外線の曝露、急激な温度変化から内部機構を保護します。約8kgの重厚な作りが物理的な安定性を担保します。

AC100V〜200Vのフリー電源対応

ワイドレンジなフリー電源回路を搭載しているため、現場の電源電圧が100V系・200V系のどちらであってもそのまま接続可能です。電圧の間違いによる機器焼損リスクを最小限に抑え、施工時の手間を軽減します。

安全な運用を実現する無電圧接点制御

本体に常時電源を供給し、信号入力は無電圧接点で行う方式を採用しています。制御盤のリレー接点やセンサー出力だけで安全に色の切り替え（緑→赤）が可能であり、長距離配線時の電圧降下トラブルも回避しやすい設計です。

周囲へ異常を知らせる警報ブザー内蔵

表示灯の切り替えだけでなく、68dBの音量を持つ警報ブザーを搭載しています。視覚と聴覚の両面で警告を行うことで、シートシャッターの作動時や車両の出庫時など、より確実な注意喚起をサポートします。

過酷な屋外環境に適応する防滴構造

屋外設置を前提とした防滴構造を採用しています。本体底面の配線引き込み口にキャプコン（防水グランド）を使用し、適切に施工することで、降雨や塵埃の侵入を防ぎ、安定した動作を継続します。

信頼性を高める「設定レス」設計

現場での誤設定を誘発するDIPスイッチや可変ボリュームをあえて排除しています。振動や経年劣化による設定値のズレを防ぎ、システムのロジックを上位のPLCや制御盤に集約させることで、メンテナンス性を向上させています。

選定時に評価したい強み

  • 高信頼性： 現場での誤設定を排除したDIPスイッチレス設計
  • 耐久性： 樹脂製とは比較にならない1.6mm厚の鋼板筐体
  • 柔軟性： AC100V/200Vを現場で選ばないフリー電源方式
  • 視認性： 外乱光に強く、球切れの心配がない高輝度LEDアレイ

施工・設置ガイド

本製品は重量物（約8kg）であるため、取付箇所の強度確保が重要です。壁面取付時は付属のφ8mm穴を使用し、M6〜M8相当のボルトで確実に固定してください。屋外設置時は、ケーブルを伝って水が浸入するのを防ぐため、必ず「水切りトラップ（U字トラップ）」を設けてください。

確認項目 この製品での考え方
配線方式 電源（AC100/200V）と信号（無電圧接点）を別々に配線します。
ブザー制御 ブザー端子のみ「有電圧入力」が必要です。接点入力では鳴りません。
表示切替挙動 出荷時設定では「接点開放：緑点灯」「接点短絡：赤点灯」となります。
取付オプション 自立設置には専用ポール（DST-P1500 φ60.5）が適合します。

製品仕様

項目 内容
品名 ＬＥＤ信号灯
品番 （縦型）ＤＳＴ－１０１ / （横型）ＤＳＴ－Ｈ１０１
電源電圧 ＡＣ１００〜２００Ｖ（５０／６０Ｈｚ）
消費電力 ２５Ｗ以下
動作入力信号（表示部） 無電圧ａ接点入力
動作入力信号（ブザー） 有電圧入力 ＡＣ１００／２００Ｖ
表示部構成 高輝度ＬＥＤ（上（左）部：赤色、下（右）部：緑色）
表示切替動作 無電圧接点メイク時：緑から赤へ反転（出荷時）
ブザー音量 ６８ｄＢ（本体底面より）
使用可能周囲温度 －２０℃ 〜 ＋４５℃
使用可能周囲湿度 ８０％以下（結露なきこと）
設置場所 屋内・屋外
筐体材質 ＳＥＨＣ－Ｐ ｔ＝１．６（電気亜鉛めっき鋼板）
外観色調 １０ＧＹ９／１（半艶）
質量 約８ｋｇ

FAQ

Q：DST-100（有電圧）とDST-101（無電圧）の違いは何ですか？ A：DST-100は表示を切り替えるために直接AC100/200Vを印加する必要がありますが、DST-101は電源を常時供給しておき、外部からの無電圧接点（リレー等）だけで表示を切り替えることができます。
Q：LEDは点滅させることはできますか？ A：本体に点滅（フラッシャー）機能は内蔵されていません。点滅させたい場合は、上位の制御盤（PLC等）側で信号をパルス状に断続させて入力してください。
Q：無電圧接点入力タイプなのに、なぜブザーが鳴らないのですか？ A：DST-101のブザー端子は仕様上「有電圧入力（AC100/200V）」です。ブザーを鳴らすには、信号入力だけでなくブザー端子へ電圧を印加する配線が必要です。
Q：氷点下の環境でも使用可能ですか？ A：はい、仕様上「-20℃」までの環境で使用可能です。ただし、結露なきことが条件となります。
Q：電球が切れた場合、交換は可能ですか？ A：本製品は電球ではなくLEDアレイを採用した一体型ユニットです。球切れによる交換の概念はなく、長寿命ですが、万一の故障時はユニットごとの修理・交換となります。
Q：自立させるための専用ポールはありますか？ A：専用オプションとして「DST-P1500（長さ1500mm）」がございます。信号灯の取付ピッチに合わせたフランジが設けられています。
Q：AC100Vか200Vか、設定を切り替える必要はありますか？ A：いいえ、フリー電源方式ですので、内部のスイッチ操作なしでAC100V〜200Vをそのまま接続してご使用いただけます。
Q：縦型と横型で機能に違いはありますか？ A：機能は全く同じです。DST-101が縦型、DST-H101が横型となります。設置スペースや視認のさせ方に合わせてお選びください。
Q：屋外で使用する際の注意点は？ A：本体底面の配線接続部（キャプコン）を確実に締め込み、ケーブルは必ず「水切りトラップ」を設けて配線してください。トラップがないと毛細管現象で内部に水が浸入する恐れがあります。
Q：接点入力がないとき、LEDは消灯していますか？ A：出荷時設定では、接点開放時に「緑色」が点灯し、接点メイク（短絡）時に「赤色」へ反転します。どちらかが常に点灯している運用が基本となります。
