中型回転灯 AC100V 壁付け型 [AML-100Y]

Q: 電球が切れた場合、市販の電球で代用できますか？

指定の「120V 40W（口金BA15D）」電球をご使用ください。本製品指定の120V用電球の方が耐振性に優れ、長寿命です。

Q: PSE（電気用品安全法）には適合していますか？

はい、適合しております。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX 中型回転灯壁付け型 AC100V IP54防塵・防沫

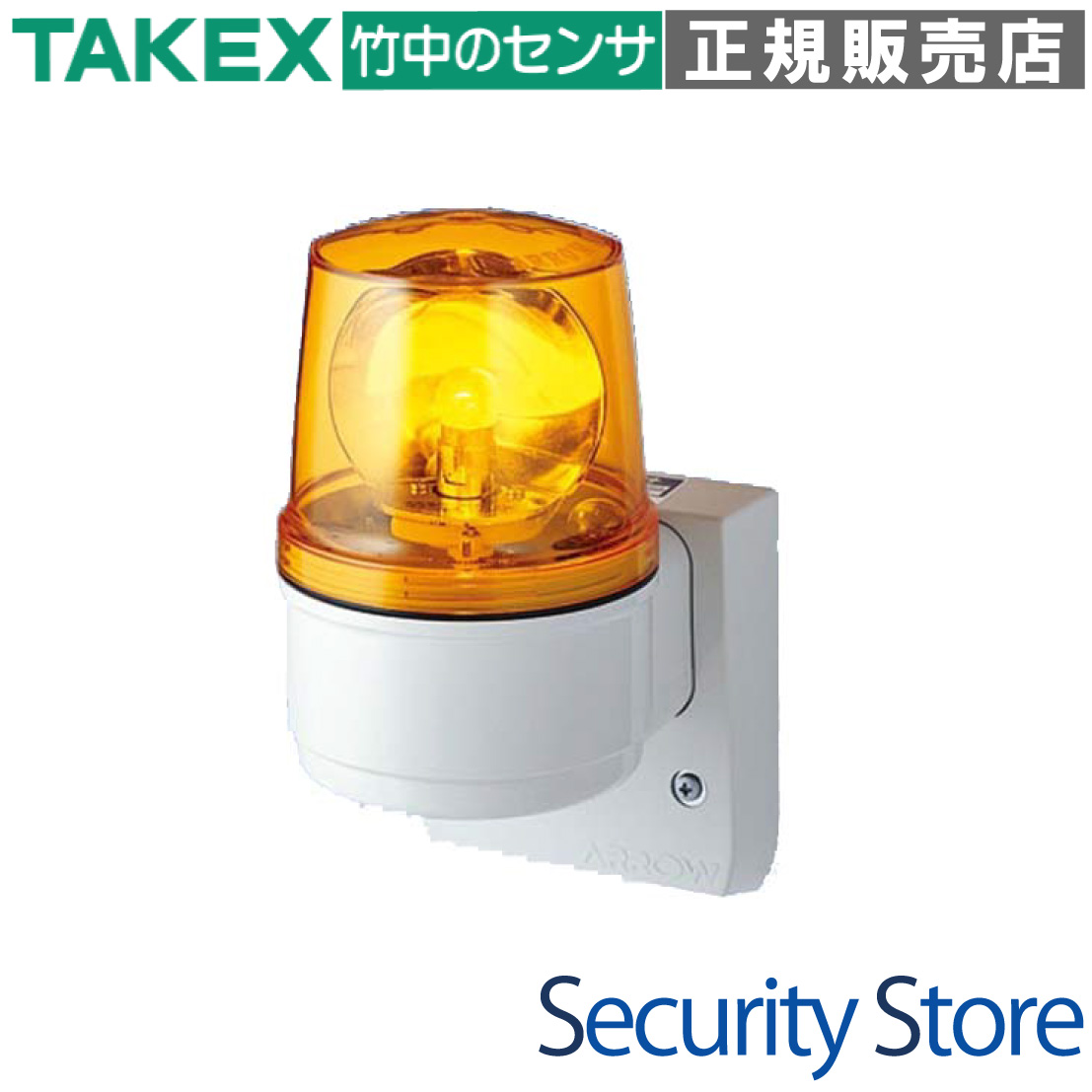

AML-100Y 中型回転灯 AC100V 壁付け型（黄色）

AML-100Yは、工場や駐車場などの産業現場で「注意喚起」や「警告」を遠方まで知らせるために設計された、壁付け一体型の中型回転灯です。取付金具を別途用意する必要がなく省施工を実現し、クラス最大級の40W電球が圧倒的な視認性を提供します。

型番： AML-100Y
製品名： 中型回転灯 AC100V 壁付け型（黄色）
方式 / カテゴリ： ギヤ駆動モーター式回転灯 / 産業用警告灯
主な用途： 工場のフォークリフト接近警告、物流倉庫の出庫表示、設備異常の報知
設置場所 / 対応環境： 屋内・屋外（壁面専用・IP54）
電源： AC100V（50/60Hz）

資料ダウンロード

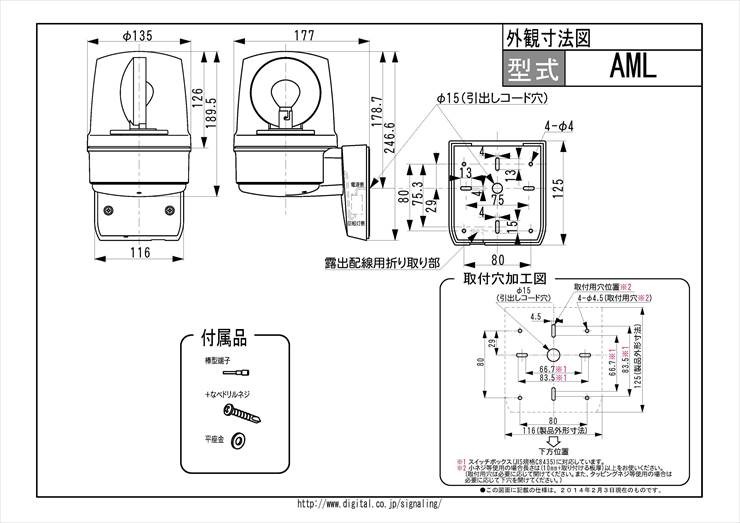

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場内通路でのフォークリフト接近警告
物流センターの車両出入り口での注意喚起
生産ラインの稼働異常・トラブル報知
煙や霧が発生しやすい環境での視覚警告

導入前に確認したいポイント

壁面設置専用です（天井吊り下げや床置きは不可）
設置方向はグローブを上、または水平にする必要があります
AC100V単相電源が設置場所にあるか確認してください
メンテナンス用に本体上部に150mm以上の空間が必要です

特長

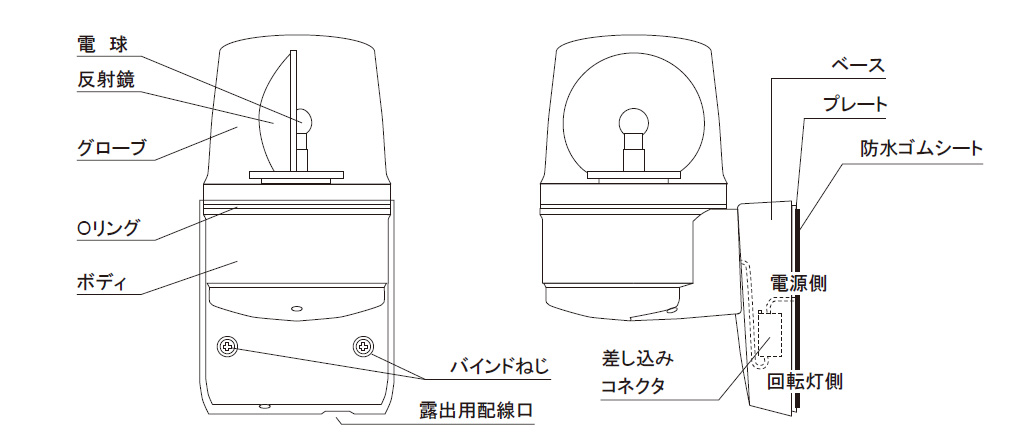

設置金具が不要な「壁付け一体型」設計

本体と取付ベースが一体化した構造を採用しているため、別途壁付けブラケットを購入・加工する必要がありません。取付プレートを壁面にネジ留めし、本体をスライドして固定するだけのシンプルなステップで施工が完了します。

40W高輝度電球による遠方からの視認性

中型回転灯のクラスでは最大級となる40W（RP35形）の電球を採用しています。パラボラ形状の反射鏡が閃光を360度効率的に拡散させるため、昼夜を問わず広い範囲から異常を素早く検知することが可能です。

振動に強い「ギヤ駆動」メカニズム

動力伝達にベルトではなくギヤ機構を採用。ベルトのスリップや劣化による回転ムラが発生しにくいため、車両が往来する場所や機械の稼働による振動がある現場でも安定した動作を維持します。

屋外設置を可能にする「IP54」保護構造

防塵・防沫構造（IP54）を備えており、粉塵が多い工場内や、雨水がかかる屋外の壁面にも設置が可能です。防水ゴムシートが背面からの水の侵入を遮断し、長期間の屋外運用を支えます。

配線をスムーズにする「ワンタッチコネクタ」方式

本体背面にはスクリューレスのプッシュレバー式端子台を搭載。ドライバーでレバーを押し下げるだけで配線ができ、現場での結線作業の手間を大幅に削減。接触不良のリスクも低減します。

霧や煙の中でも見やすい「黄色（イエロー）」グローブ

本モデル（AML-100Y）は視認性の高い黄色グローブを採用しています。黄色は赤色に比べて光の波長が広く、悪天候や視界が悪い環境下でも光が拡散しやすいため、注意喚起に最適な選択となります。

長寿命化を図った「耐振電球」と余裕の設計

AC120V定格の電球をAC100V回路で使用することで、フィラメントの負担を軽減し長寿命化を図っています。また、予備の電球が1個標準で付属しているため、万が一の球切れの際も即座に対応可能です。

    選定時に評価したい強み
    施工性： 壁付けブラケット不要で、取付プレートと本体のみで完結。
耐久性： 産業用高耐久モーターとギヤ駆動により、長期連続稼働に適応。
信頼性： 保護等級IP54適合で、過酷な産業環境や屋外での使用が可能。
保守性： 電球交換が容易な構造で、予備球も1個付属。



施工・設置ガイド

設置の際は、製品の防水性能（IP54）を維持するために「正方向（グローブが上）」または「水平方向」での取付を厳守してください。下向きの設置は浸水の原因となるため禁止されています。

確認項目	この製品での考え方
取付ピッチ	垂直：90mm / 水平：41mm の4点留め（推奨）

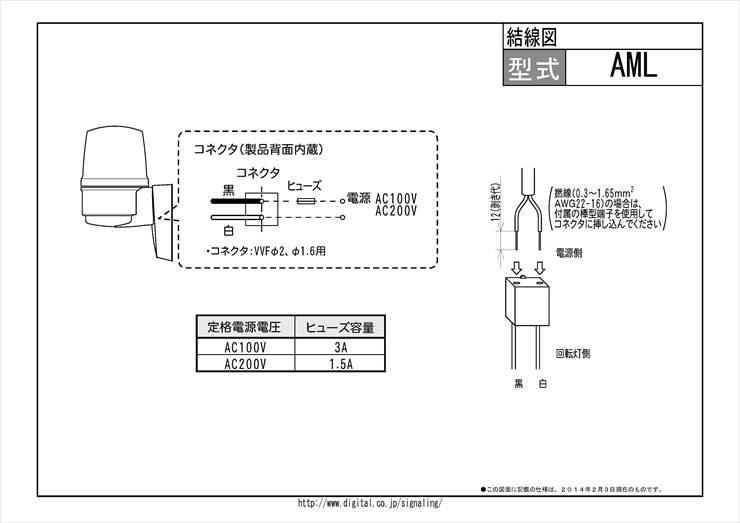

配線引き出し	壁面からΦ15mmの穴を通して背面のコネクタへ接続
使用電線	0.3mm2 〜 1.25mm2 (AWG22 〜 16) のより線
メンテナンス空間	グローブ脱着のため、上部150mm以上のクリアランスが必要

トラブルシューティング

現象	推定原因	処置・点検方法
全く動作しない	電源未供給または接触不良	AC100Vが端子台まで届いているかテスターで測定してください。
点灯するが回転しない	モーター故障または異物噛み込み	反射鏡の周りにゴミがないか確認。異常がなければ本体寿命です。
回転するが点灯しない	電球の球切れ	付属の予備球または指定電球（120V 40W）に交換してください。
動作中に異音がする	ギヤ・ベアリングの摩耗	寿命による消耗。発火等の二次被害防止のため、本体を更新してください。

製品仕様

項目	内容
型番	AML-100Y
製品名	中型回転灯 AC100V 壁付け型（黄色）
使用電球	120V 40W（RP35形、口金BA15D/19）
閃光回数	140回/分
電源電圧	AC100V 50/60Hz
消費電力	30W
使用可能周囲温度	-10℃ 〜 +50℃
設置場所	屋内・屋外（壁面取付専用）
保護構造	IP54（正方向取付時）
配線方法	スクリューレス・ワンタッチコネクタ式
質量	約1,000g
材質	ボディ：樹脂（ホワイト） / グローブ：ポリカーボネート樹脂（黄）
外形寸法	直径135mm × 高さ178mm

FAQ

Q：DC12VやDC24Vの電源で使用できますか？ A：いいえ、本製品はAC100V専用モデルです。直流電源では動作しません。

Q：電球が切れた場合、市販の電球で代用できますか？ A：指定の「120V 40W（口金BA15D）」電球をご使用ください。市販の100V用40W電球も使用可能ですが、本製品指定の120V用電球の方が耐振性に優れ、長寿命です。

Q：屋外で逆さまに設置しても大丈夫ですか？ A：いいえ、逆さま設置は不可です。防水構造上、グローブを上にするか水平にして設置してください。

Q：音は鳴りますか？ A：本製品は回転のみのモデルです。ブザー等の音響機能は搭載されておりません。

Q：取付ピッチを教えてください。 A：垂直方向に90mm、水平方向に41mmです。取付プレートにネジ穴が開いています。

Q：予備の電球はどこに入っていますか？ A：標準で1個予備球が付属しています。パッケージ内をご確認ください。

Q：黄色（Y）と赤色（R）で機能に違いはありますか？ A：基本的な仕様は同じですが、一般的に黄色は注意・警告、赤色は緊急・異常停止として使い分けられます。

Q：配線コードの太さはどのくらいが適合しますか？ A：0.3mm2 〜 1.25mm2 (AWG22 〜 16) のより線が適合します。

Q：連続して24時間稼働させても問題ありませんか？ A：可能です。ただし、電球やモーターは消耗品ですので、連続稼働の場合は定期的な点検と早めの部品交換を推奨します。

Q：PSE（電気用品安全法）には適合していますか？ A：はい、適合しております。
