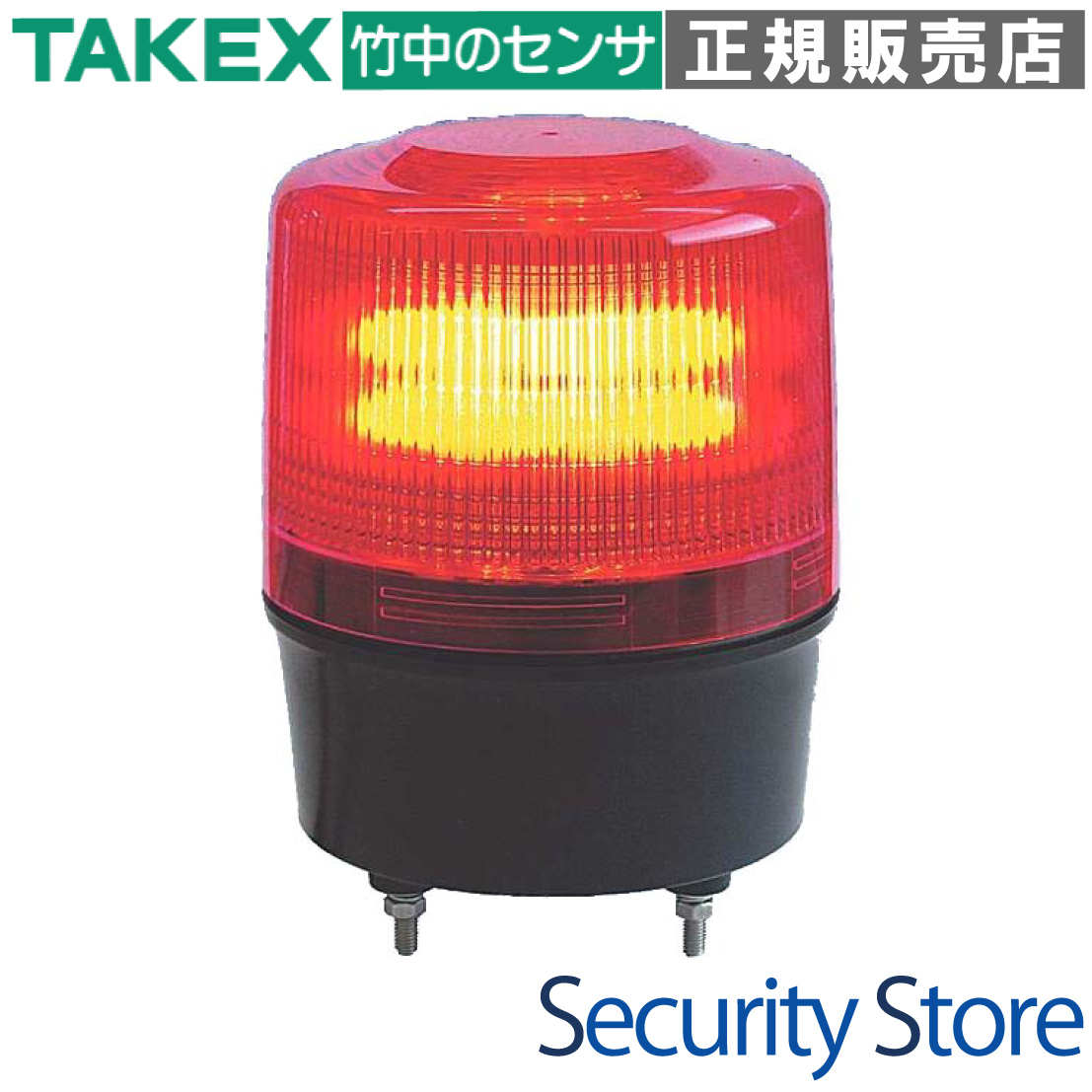

高視認性中型LED回転灯レッド AC100-200V [VL12R-200XR]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

LED回転灯ニコトーチ・120 モーターレス AC100-200V ブザー内蔵

VL12R-200XR 高視認性中型LED回転灯レッド AC100-200V

モーターレス駆動により、従来の課題であった摩耗故障や断線を克服した長寿命な中型LED回転灯です。AC100V〜200Vのワイド電源に対応し、昼間でも鮮明な視認性と最大90dBの大音量ブザーで、産業現場やセキュリティ用途の確実な報知を支えます。

型番： VL12R-200XR
方式： モーターレスLED流動方式
カラー： レッド
主な用途： 工場設備、建設機械、駐車場、セキュリティアラート
設置環境： 屋内・屋外（正方向取付 IP23 / オプション使用時 IP55）
電源電圧： AC100V〜200V（マルチ電圧対応）

資料ダウンロード

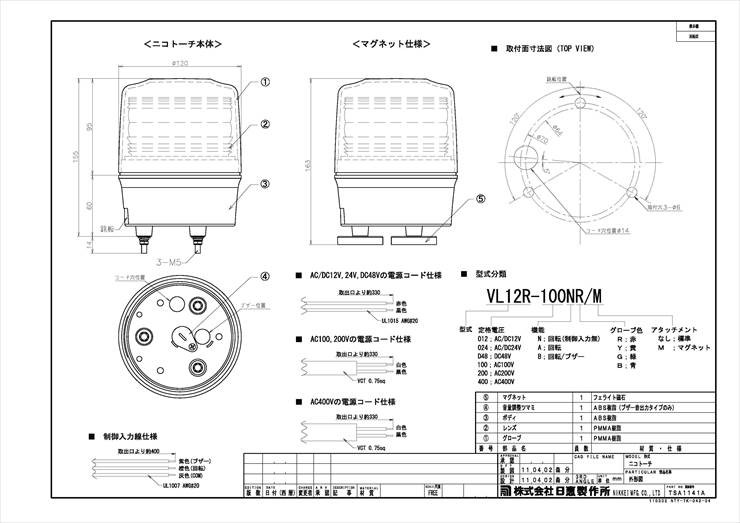

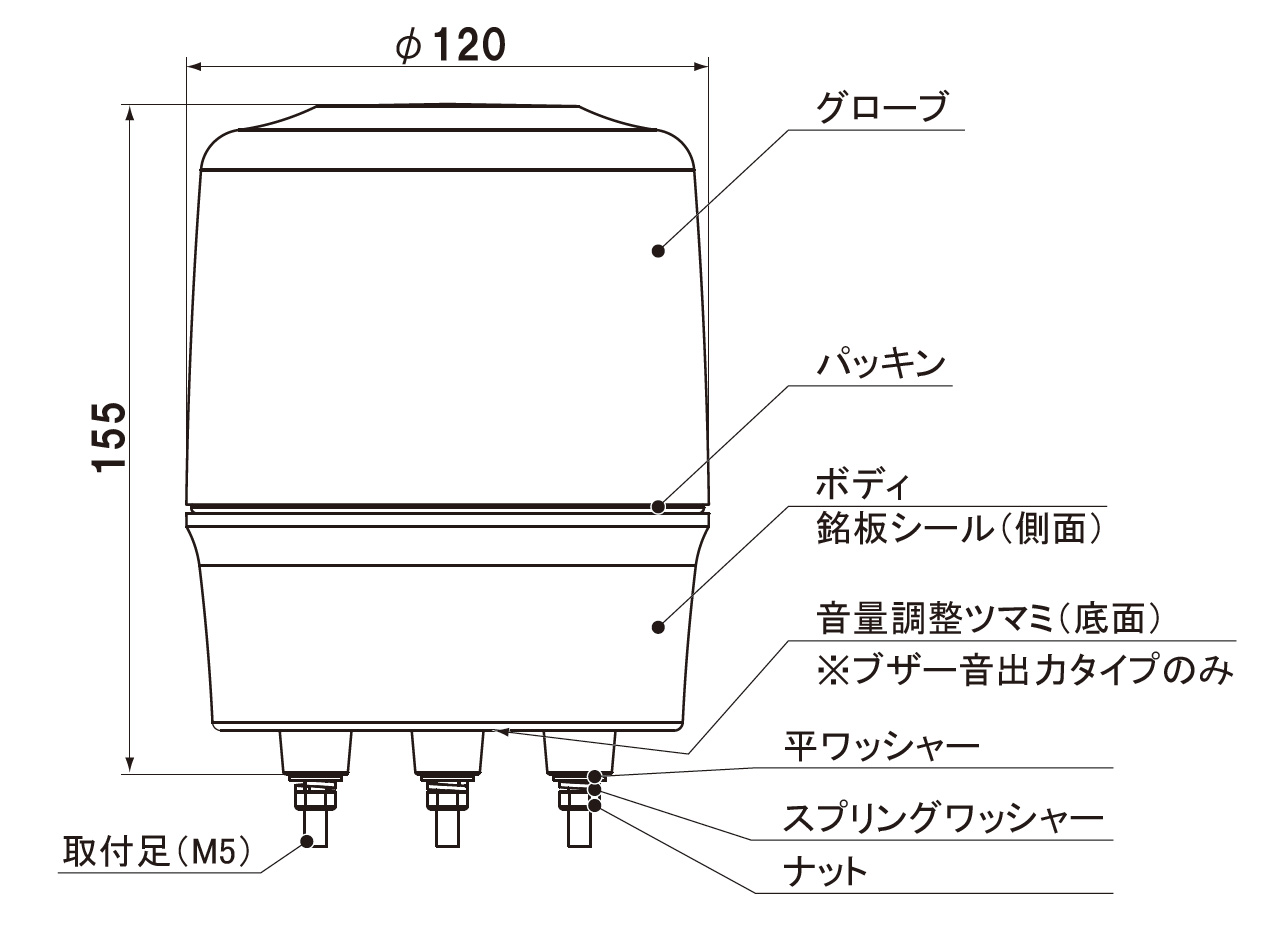

外形寸法図（PDF）

この製品が向いている用途

工場の製造ラインの異常報知
建設機械やクレーンの動作警告
駐車場の出入り口における車両注意喚起
夜間作業現場での安全確保

導入前に確認したいポイント

取付方向は「正方向（グローブが上）」限定です
屋外での吊り下げや横向き設置は避けてください
取付ピッチはΦ70mm（3点留め）です
音量調整が必要な場合は底面つまみをご確認ください

特長

故障リスクを排除するモーターレス駆動

物理的なモーターを使用せず、LEDの点灯タイミングを電子制御する「流動方式」を採用しています。モーターの摩耗トラブルや電球の断線が起こらないため、メンテナンスコストを大幅に削減し、長期間安定した動作が可能です。

昼間でも高い視認性を誇る光学設計

超高輝度LEDを32個搭載し、独自の拡散レンズとグローブ内部のプリズム構造を組み合わせることで、直射日光下の屋外でも優れた視認性を実現。1分間に140回という高速な回転表現により、遠方からの注意を惹きつけます。

AC100Vから200Vまで対応するワイド電源

AC100V〜200Vのマルチ電圧入力回路を搭載しています。現場の受電設備が単相100Vでも三相200V（R-S間など）でも、一台でそのまま対応可能。機種選定ミスを防ぎ、在庫の共通化にも貢献します。

激しい振動にも耐える高耐久仕様

耐振動性4.5Gを実現。フィラメントを持たないLEDと、可動部のない内部構造により、大型車両や工作機械などの強い振動が発生する環境下でも故障の心配なく使用いただけます。

光と音による強力な報知・威嚇機能

最大90dBの大音量ブザーを内蔵。外部からの制御入力により、「光のみ」「音のみ」「光と音の連動」など、用途に合わせた柔軟な動作設定が可能です。音量は70dB〜90dBの間で無段階に調整できます。

夜間や静かな環境に最適な静音動作

回転に伴う駆動メカニズムの動作音が一切ありません。ブザーを鳴らさない設定であれば、流れるような静かな光の動作のみとなるため、住宅街に近い現場や夜間作業時でも周囲への騒音を気にせず設置できます。

IP55へのアップグレードに対応

標準状態でIP23の保護等級を備えていますが、オプションのマウントラバー（別売）を使用することでIP55まで向上可能です。粉塵が多い現場や、強い噴流水がかかる可能性がある過酷な屋外環境でも安心して運用できます。

    選定時に評価したい強み
    信頼性： モーターレス・LED採用による半永久的な光源寿命
汎用性： 電圧を問わないAC100-200Vワイド入力対応
施工性： 3点ビス留め、SUS製取付足による確実な固定
視認性： 32個のLEDと拡散レンズによる圧倒的な光量



施工・設置ガイド

設置の際は、製品の寿命と保護特性を維持するために以下の事項を遵守してください。

確認項目	この製品での考え方
取付方向	正方向取付限定。グローブを上にして設置してください。横向き・逆さまは浸水の原因となります。
取付穴加工	P.C.D 70mm、穴径Φ6mm × 3箇所。中央にコードを通すΦ24mmの穴が必要です。
屋外使用時	強い水滴や粉塵が想定される場合は、別売のマウントラバー（A77952）を併用してください。
音量調整	底面のゴムキャップを外し、ボリュームツマミを回して調整してください（時計回りで最大）。

配線・端子仕様

電気工事は必ず電源を切った状態で行ってください。

線色	機能	内容
白・黒	電源入力線	AC100V〜200Vを入力。極性はありません。
橙	回転制御線	灰(COM)と短絡することでLEDが回転動作します。
紫	ブザー制御線	灰(COM)と短絡することでブザーが鳴動します。
灰	コモン(COM)	制御用の共通コモン線です。

詳細トラブルシューティング

現象	推定原因	処置
全く動作しない	電源未通電または電圧不適合	白・黒線にAC100-200Vが届いているかテスターで確認してください。
回転するが音が出ない	制御線未接続または音量設定	紫線と灰線が短絡されているか、底面つまみが最小になっていないか確認してください。
光が暗い・回転が遅い	大幅な電圧降下	配線距離が長すぎないか、供給電圧が90Vを下回っていないか確認してください。

製品仕様

項目	内容
品名	LED回転灯
品番	VL12R-200XR
電源電圧	AC100V〜200V
使用電圧範囲	定格電圧±10%（90V 〜 220V）
消費電力	2.5W
消費電流	47mA
LED個数	0.1W×32個
光度	赤 74cd
動作方式	回転（流動方式）
閃光数	140回/分
制御入力	有（回転・ブザー個別制御可能）
ブザー(音圧)	有（57〜90dB / 1mにて調整可能）
保護特性	IP23（正方向取付時） / マウントラバー使用時 IP55
耐振動性	4.5G（正方向取付時）
絶縁抵抗	DC500V メガにて1MΩ以上
耐電圧	AC1500V 1分間
使用可能周囲温度	-10℃〜50℃(結露なきこと)
設置場所	屋内・屋外
材質	グローブ：アクリル樹脂 / ボディ：ABS樹脂 / 取付足：ステンレス
本体固定方式	3点ビス留め(M5)
質量	約580g

FAQ

Q：AC100VとAC200Vで製品を使い分ける必要がありますか？ A：いいえ、その必要はありません。本製品はAC100V〜200Vのワイド電源仕様ですので、同一の製品でどちらの電圧にも対応可能です。

Q：ブザーの音量を消すことはできますか？ A：はい、底面のボリュームツマミを最小（MIN）に回すことで最小57dBまで下げられるほか、配線でブザー制御線（紫）を接続しなければ、音を出さずに光のみを動作させることが可能です。

Q：LEDが切れた場合、交換は可能ですか？ A：本製品はLED光源を基板に実装しているため、お客様側でのLED単体交換はできません。ただし、LEDは非常に長寿命であり、従来の電球式のような頻繁な交換は不要です。

Q：屋外で横向きに取り付けても大丈夫ですか？ A：いいえ、横向きや逆さまの設置は避けてください。構造上、雨水が内部に浸入し、故障の原因となります。必ずグローブを上にした「正方向」で設置してください。

Q：PLC（シーケンサ）から直接制御できますか？ A：はい、可能です。NPNオープンコレクタ出力などで制御できます。COM（灰）と各制御線をトランジスタで引き込むことで動作します。

Q：モーターレスだとどのようなメリットがありますか？ A：物理的な摩擦部分がないため、モーターの寿命による故障がありません。また、回転駆動音がしないため非常に静かで、振動の多い環境でも安定して動作し続けることができます。

Q：グローブが割れてしまったのですが、修理できますか？ A：グローブのみをオプションパーツとして手配し、交換することが可能です。そのまま使用すると浸水による故障を招くため、早めの交換を推奨します。

Q：IP55にするには何が必要ですか？ A：別売の専用オプション「マウントラバー（型番：A77952）」を本体と取付面の間に挟んで設置することで、保護等級をIP55へ向上させることができます。

Q：ブザー音はどのような音ですか？ A：「ピーー」という連続音または断続的な吹鳴になります。制御の仕方により光と同期させることが可能です。

Q：保証期間はどのくらいですか？ A：製品納入日より2年間です。ただし、不適切な取付方向での使用など、取扱説明書に反した運用による故障は保証対象外となります。
