薄型LED回転灯 レッド AC/DC12〜24V [VL04S-024AR]

薄型LED回転灯 レッド AC/DC12〜24V [VL04S-024AR]

販売価格: 会員のみ販売

商品詳細

日恵製作所 LED回転灯 スリム設計 省スペース 屋内・屋外(正方向)

VL04S-024AR 薄型LED回転灯 レッド AC/DC12〜24V

「ニコミニ・スリム」の名を冠した、驚異的な薄さを実現したLED回転灯です。限られた取付スペースにも適合するスリム設計ながら、高輝度LEDの採用により優れた視認性を発揮し、工場の設備警報から店舗の案内まで幅広いシーンで活躍します。

  • 型番： VL04S-024AR
  • 製品名： 薄型LED回転灯 レッド
  • 定格電圧： AC/DC 12V〜24V（共用）
  • 動作方式： 電子制御式（モーターレス）
  • 保護構造： IP23 (正方向取付時)
  • 光源： 超高輝度LED 8個搭載

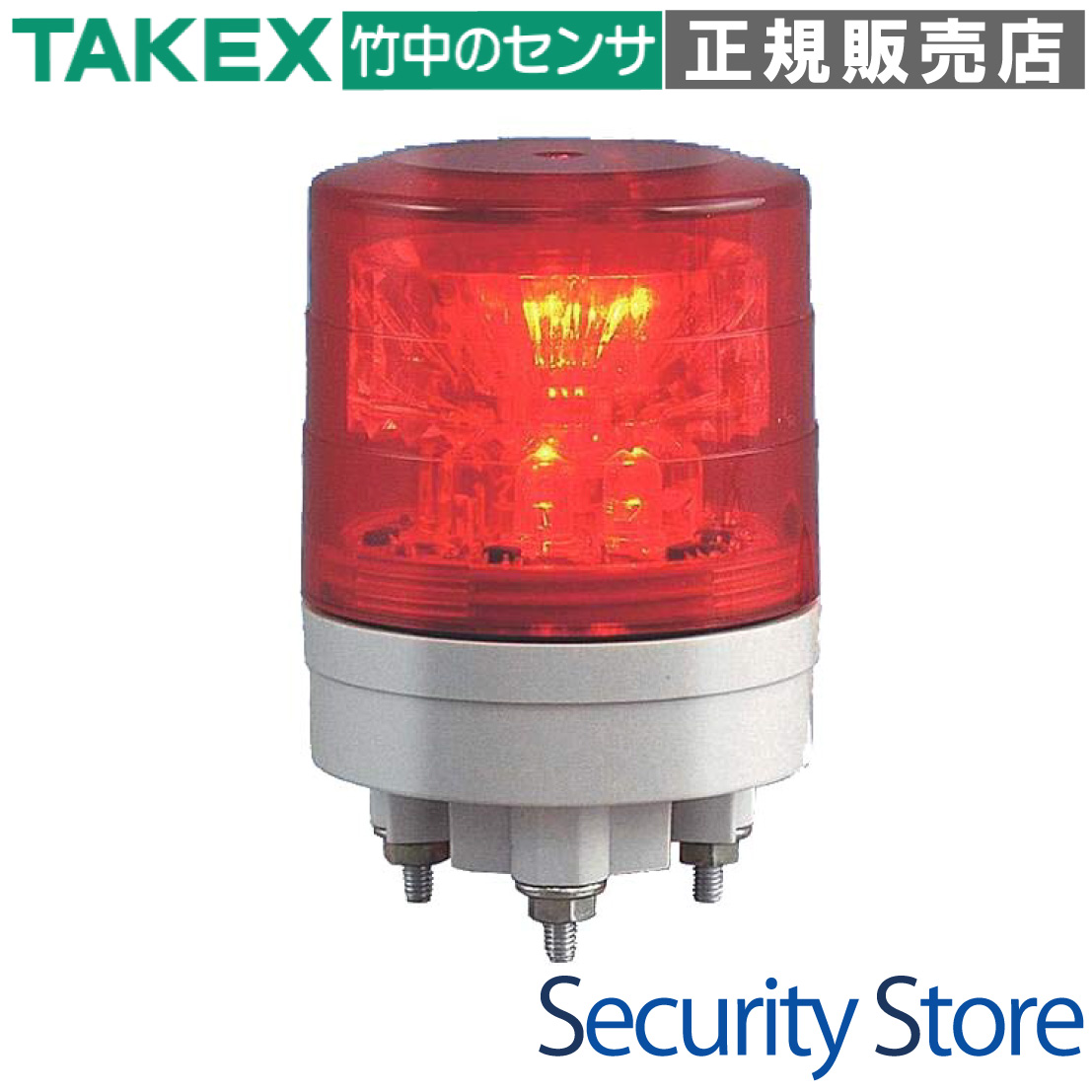

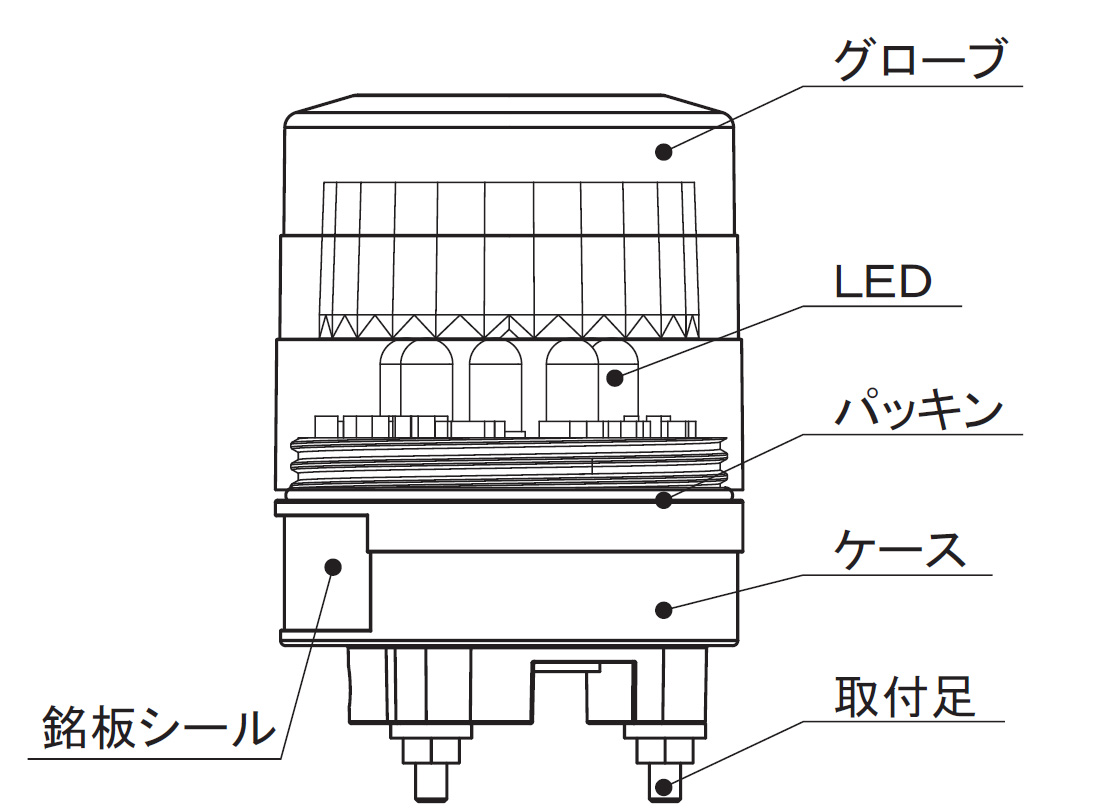

薄型LED回転灯 VL04S-024ARの製品画像

資料ダウンロード

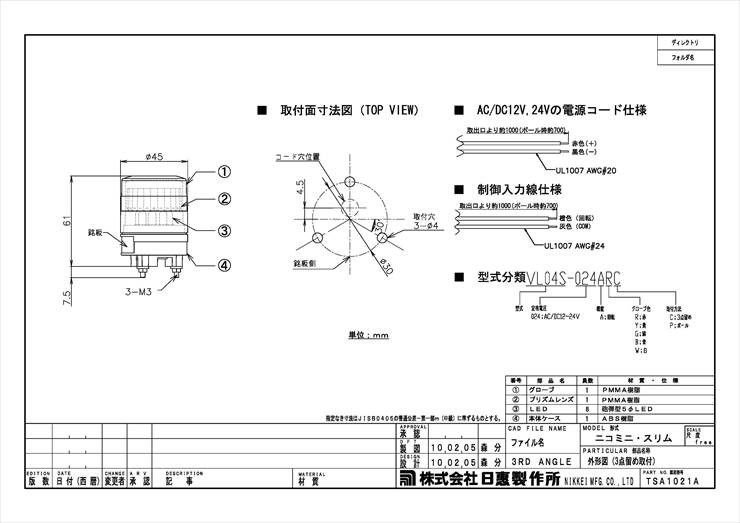

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工作機械や自動ドアの動作警告
  • スペースの限られた制御盤の異常表示
  • ATMや自動精算機の状態通知
  • 店舗入口や通路での誘導・警告灯

導入前に確認したいポイント

  • 屋外設置時は必ず「正方向」での取付が必要
  • 取付面の振動が4.5G(45m/s2)以内であるか
  • 電源電圧がDC12V〜24Vの範囲内であるか
  • 制御方式（回転/点滅）の配線プラン

特長

設置場所を選ばない超小型・薄型スリム設計

ニコミニ・スリムシリーズの最大の特徴は、そのコンパクトな形状にあります。従来の回転灯では干渉してしまうような狭いスペースや、デザイン性を重視する機器への埋め込み・取り付けにも柔軟に対応可能です。

超高輝度LED 8個による圧倒的な視認性

円周上に配置された8個の超高輝度LEDを電子制御で順次点灯させることで、360度全方位に対して強力な光を放ちます。従来の電球式のような「流れる光」を再現しつつ、LEDならではの鮮明な発色を実現しています。

長寿命・メンテナンスフリーのモーターレス構造

駆動部に機械的なモーターを使用しない構造（または極小静音駆動）を採用しているため、摩耗による故障リスクが極めて低くなっています。長期間の使用においても安定した動作を維持し、交換コストの削減に貢献します。

過酷な環境にも耐える優れた耐振動性能

3点留め取付タイプにおいて45m/s2 (4.5G) という高い耐振動性能を誇ります。建設機械や工作機械など、激しい振動が発生する部位の近傍でも安心して設置・運用が可能です。

外部制御に対応した柔軟な配線設計

電源のON/OFFだけでなく、制御入力（橙線と灰線）を短絡させることで「回転」動作を開始する制御が可能です。PLC（プログラマブルロジックコントローラ）のNPNオープンコレクタ接続にも対応しており、システムへの組み込みが容易です。

幅広い電圧に対応するAC/DC12〜24Vマルチ仕様

AC12VからDC24Vまで、現場の電源環境に合わせて幅広く対応可能です。電圧変動に対しても±10%の許容範囲を持っており、安定した警告出力を提供します。

IP23の保護等級と信頼の防水構造

正方向取付時においてIP23の防塵防滴性能を有しています。雨水が当たる可能性のある屋外環境（上向き設置限定）でも動作し、堅牢なアクリル樹脂製グローブが内部基板を保護します。

安全を支える逆接続保護・ノイズ対策

施工時のミスを防ぐ逆接続保護ダイオードを内蔵。さらに、産業機器特有のノイズによる誤動作を抑制するフィルタ回路を実装しており、信頼性の高い安全管理をサポートします。

選定時に評価したい強み

  • 省スペース性： 薄型設計により、既存の設備デザインを損なわずに設置可能。
  • 耐久性： 4.5Gの耐振動仕様により、可動部周辺でも長期運用が可能。
  • 低消費電力： 最大0.8W(60mA)の省電力設計で、複数台設置時の電源負荷を軽減。
  • 施工性： 3点留め・PCD30mmの標準的な取付ピッチで、既存品からの交換もスムーズ。

施工・設置ガイド

本製品の性能を最大限に引き出し、故障を未然に防ぐために、以下の設置条件を遵守してください。

取付方向 屋外設置の可否 屋内設置の可否
正方向（上向き） 可（推奨） 可
逆方向（下向き） 不可（浸水リスクあり） 可
横方向（水平） 不可（浸水リスクあり） 可

配線仕様（リード線カラーコード）

線色 名称 接続先・役割
赤 (+) 電源正極 AC/DC12〜24Vのプラス側へ接続
黒 (-) 電源負極 AC/DC12〜24Vのマイナス側へ接続
橙 制御線 灰(COM)と短絡することで回転動作を開始
灰 共通線 制御入力のコモン（NPNオープンコレクタ対応）

トラブルシューティング

現象 推定原因 対処方法
点灯しない 電圧不足・極性間違い テスターで10.8V以上あるか確認。赤(+)と黒(-)の接続を確認。
点灯するが回転しない 制御線の未接続 橙線と灰線が確実に接続（短絡）されているか確認してください。
動作が不安定 電源容量不足 電源装置の容量（1台あたり最大0.8W）が十分か確認してください。
内部が曇る 取付方向の不備 屋外で逆方向や横方向に設置されていないか確認してください。

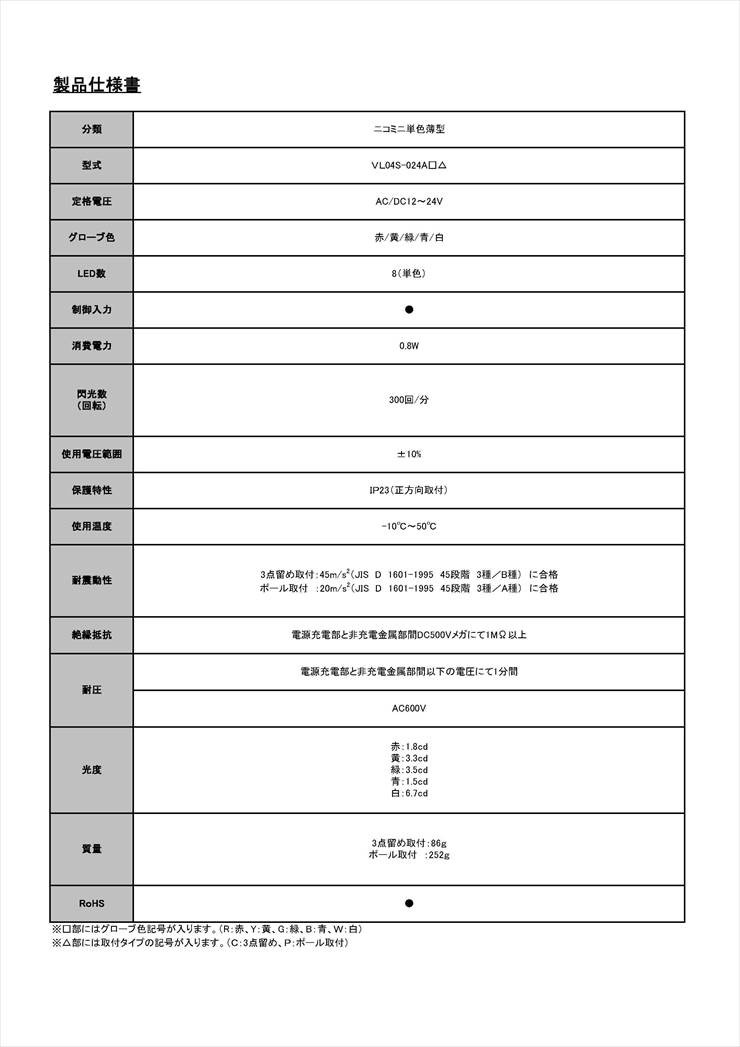

製品仕様

項目 内容
品名 薄型LED回転灯
品番 VL04S-024AR
グローブ色 レッド（赤）
定格電圧 AC/DC 12V〜24V（共用）
使用電圧範囲 10.8V〜26.4V
消費電流 70mA (DC24V時 約60mA / 0.8W)
外部入力 制御可能（回転）
閃光数 300回/分
使用可能周囲温度 -10℃〜+50℃(結露なきこと)
耐振動性能 45m/s2 (4.5G) ※3点留めタイプ
保護特性 IP23 (正方向取付時)
質量 約140g
外観材質 ボディ：ABS樹脂 / グローブ：アクリル樹脂

FAQ

Q：この回転灯はモーターで回っているのですか？ A：いいえ、本製品はモーターレス構造を採用しています。8個のLEDを電子制御で順次点灯させることで回転を表現しているため、摩耗部品が少なく長寿命です。
Q：屋外でも使用できますか？ A：はい、可能です。ただし、保護等級IP23を維持するため、必ず「正方向（上向き）」で設置してください。横向きや逆さまの設置は屋内限定となります。
Q：AC100Vのコンセントに直接つなげられますか？ A：いいえ、直接はつなげられません。AC/DC12〜24V仕様ですので、ACアダプターや電源装置を使用して変圧する必要があります。
Q：消費電力はどのくらいですか？ A：最大で約0.8W（電流値 約60mA）と非常に省電力です。
Q：回転ではなく、全点灯させることはできますか？ A：本製品は回転動作専用の回路構成となっています。制御配線により動作のON/OFFを切り替えます。
Q：グローブが汚れた時の清掃方法は？ A：水を含ませた柔らかい布で拭いてください。シンナーやベンジンなどの有機溶剤は、アクリル樹脂にひび割れ（ケミカルクラック）を起こすため絶対に使用しないでください。
Q：取付ピッチを教えてください。 A：PCD（ピッチ円直径）30mmの円周上に、均等に3か所の穴（φ4mm）を開けて固定します。
Q：逆接続してしまった場合、壊れますか？ A：内部に保護ダイオードを内蔵しているため、即座に破損することはありませんが、長時間の放置は避け、正しく結線し直してください。
Q：PLCの出力で直接制御できますか？ A：はい、NPNオープンコレクタ出力で直接駆動可能です。橙線と灰線を制御対象に接続してください。
Q：振動の多い建設機械に取り付けられますか？ A：はい、3点留めタイプは4.5Gまでの耐振動性能を備えているため、建設機械や工作機械への設置に適しています。
