HY-1 表示灯 緊急時のお知らせに!鮮やかな赤色が点灯 TAKEX 竹中エンジニアリング [HY-1]

HY-1 表示灯 緊急時のお知らせに!鮮やかな赤色が点灯 TAKEX 竹中エンジニアリング [HY-1]

販売価格: 会員のみ販売

商品詳細

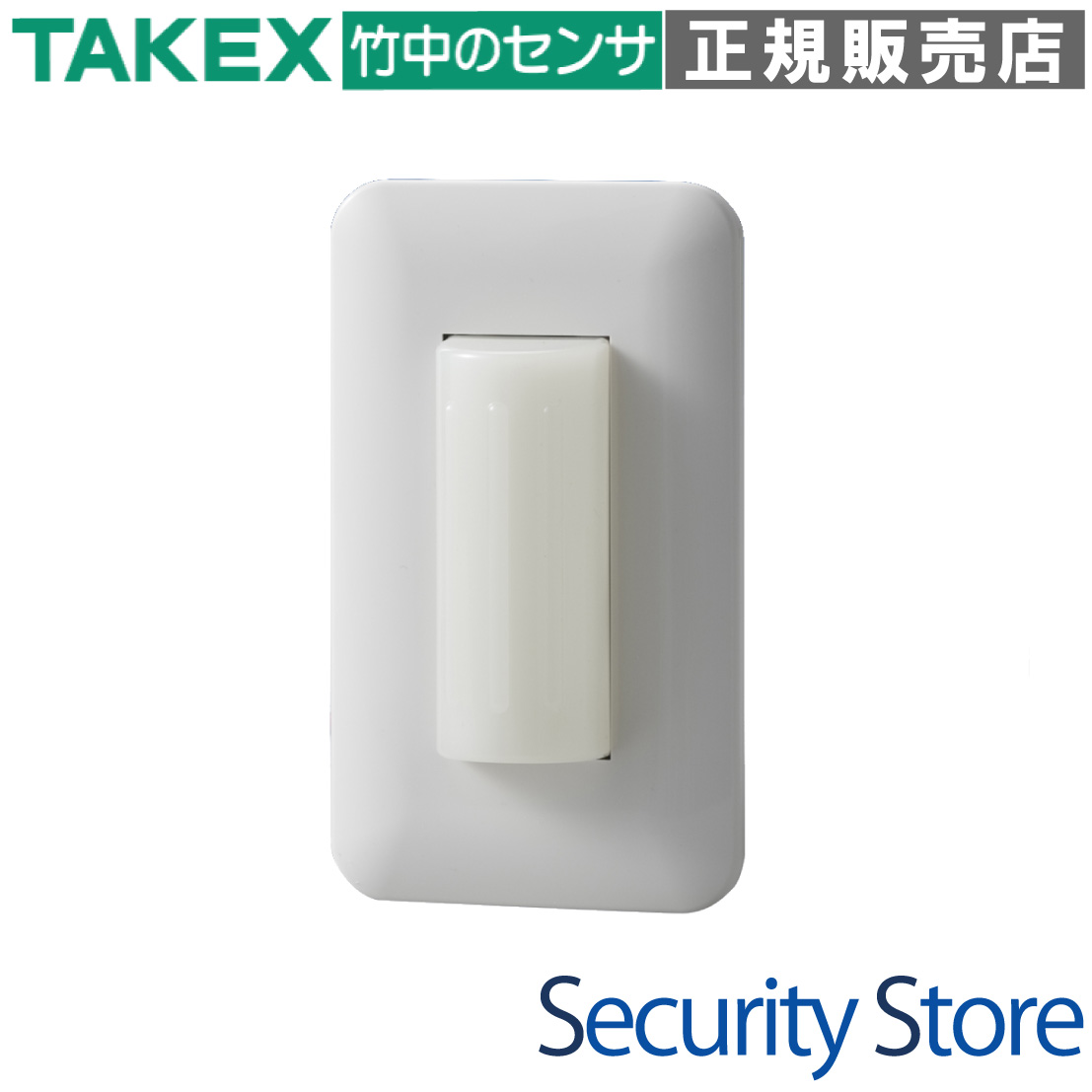

竹中エンジニアリング 表示灯 緊急呼出 施設・病院向け 屋内用

HY-1 表示灯 緊急時のお知らせに!鮮やかな赤色が点灯

緊急時の呼び出しやシステムの状態を鮮やかな赤色LEDで通知する、壁面埋込型の表示灯です。DC12V/24Vの広電圧対応と超低消費電力設計により、病院や福祉施設のナースコールシステムから防犯・警報システムまで幅広く活用いただけます。

  • 型番： HY-1
  • 製品名： 表示灯
  • 方式 / カテゴリ： LED表示灯（壁面埋込型）
  • 主な用途： 高齢者施設、病院、オフィスでの緊急通知・状態表示
  • 設置場所： 屋内専用（1個用スイッチボックス適合）
  • 電源電圧： DC11V 〜 26V（広電圧対応）

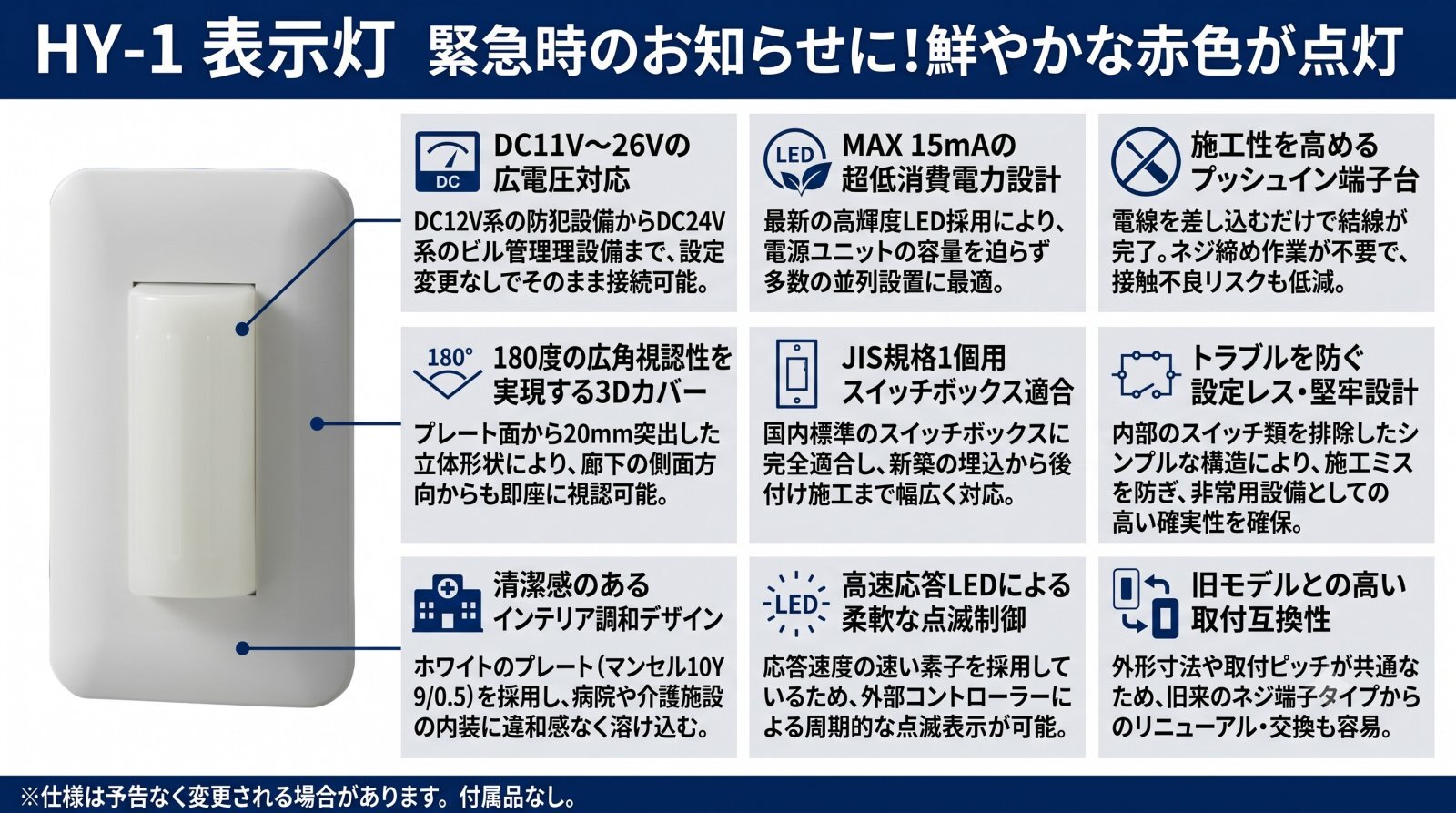

表示灯 HY-1 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者福祉施設・専用住宅での緊急呼び出し通知
  • 病院のナースコールシステムと連動した状態表示
  • オフィスや公共施設のトイレ緊急呼び出し表示
  • 防犯・異常発生時の視覚的なアラーム通知

導入前に確認したいポイント

  • 屋内専用につき、屋外や水回り（浴室等）への設置は不可
  • 本体に点滅機能はないため、点滅させる場合は外部制御が必要
  • JIS 1個用スイッチボックスの有無または開口スペース
  • 極性（プラス・マイナス）を考慮したDC電源の確保

特長

11V〜26Vの広電圧対応DC駆動回路

DC11VからDC26Vという非常に広い電圧レンジに対応しています。DC12V系の防犯設備からDC24V系のビル管理設備まで、設定変更なしでそのまま接続可能です。長距離配線による電圧降下が発生しやすい現場でも、安定した輝度で動作を維持できる高い信頼性を備えています。

MAX 15mAの超低消費電力設計

最新の高輝度LEDと高効率回路の採用により、DC12V印加時の消費電流はわずか15mAに抑えられています。電源ユニットの容量を圧迫しないため、1つの電源から多数の表示灯を分岐設置する現場や、小容量のリレー出力から直接駆動させるシステム設計に最適です。

施工性を飛躍的に高めるプッシュイン端子台

背面の接続部にはプッシュイン式端子台を採用（Lot. 5040以降）。剥いた電線を挿し込むだけで結線が完了するため、ネジ締め作業が不要になり、施工時間を大幅に短縮できます。また、振動や経年によるネジの緩みからくる接触不良リスクも排除されています。

周囲から視認しやすい3Dランプカバー構造

ランプカバー部はプレート面から20mm突出した立体形状（アクリル製・乳白色）になっています。真正面だけでなく、廊下の側面方向（約180度の視野角）からも点灯状態を即座に認識できるため、緊急事態の見落としを防ぎます。

JIS規格のスイッチボックスに完全適合

国内の電気設備工事で標準的に用いられる「1個用スイッチボックス」に適合する寸法設計です。新築時の埋込施工はもちろん、石膏ボードへの「はさみ金具」を利用した後付け施工も容易で、現場を選ばずスムーズに設置が可能です。

トラブルを未然に防ぐ設定レス・堅牢設計

本体内部にDIPスイッチや調整ボリュームを一切持たない「設定レス」設計を採用。施工時の設定ミスによる不点灯を物理的に防ぎます。電源が供給されれば100%点灯するというシンプルかつ堅牢な構造により、非常用設備としての高い確実性を担保しています。

インテリアに調和する清潔感のある外観

プレート部はホワイト（マンセル 10Y 9/0.5）を採用し、病院や介護施設、オフィスなどの清潔感ある内装に違和感なく溶け込みます。意匠性を重視する施設設計においても、目立ちすぎず、かつ視認性は確保する絶妙なデザインバランスを実現しています。

高速応答LEDによる柔軟な点滅制御

応答速度の速いLED素子を採用しているため、上位のコントローラー側で出力を周期的にON/OFFさせることで、鮮明な点滅表示が可能です。緊急度に応じた点灯・点滅の使い分けなど、システム側の設計次第で高度な視覚通知を実現できます。

選定時に評価したい強み

  • 電圧許容度： 12V/24V共用のため、現場ごとの在庫管理や仕様確認の手間を削減。
  • 省電力性： 消費電流が極めて小さいため、予備電源（バッテリー）の稼働時間を確保しやすい。
  • 施工品質： プッシュイン端子により、作業者による結線精度のバラツキを最小化。
  • 広角視認性： 突出したカバー形状により、長い廊下でも横から一目で動作を確認可能。

施工・設置ガイド

本製品はJIS規格の1個用スイッチボックスに適合します。壁面開口後、配線をプッシュイン端子に接続し、付属のネジでプレートを固定してください。より線を使用する場合は、芯線のほつれによるショートを防ぐため、棒端子の使用を強く推奨します。

確認項目 この製品での考え方
配線方法 プッシュイン端子台。単線0.4〜0.9mmを推奨。抜去時は解除ボタンをマイナスドライバーで押す。
点灯パターン 通電時点灯（連続点灯）。点滅させたい場合は、入力電源側をパルス制御してください。
防水性能 屋内専用。水がかかる場所や結露の激しい場所には設置できません。
清掃時の注意 シンナー・アルコール等の有機溶剤はカバーのひび割れの原因となるため、中性洗剤を使用してください。

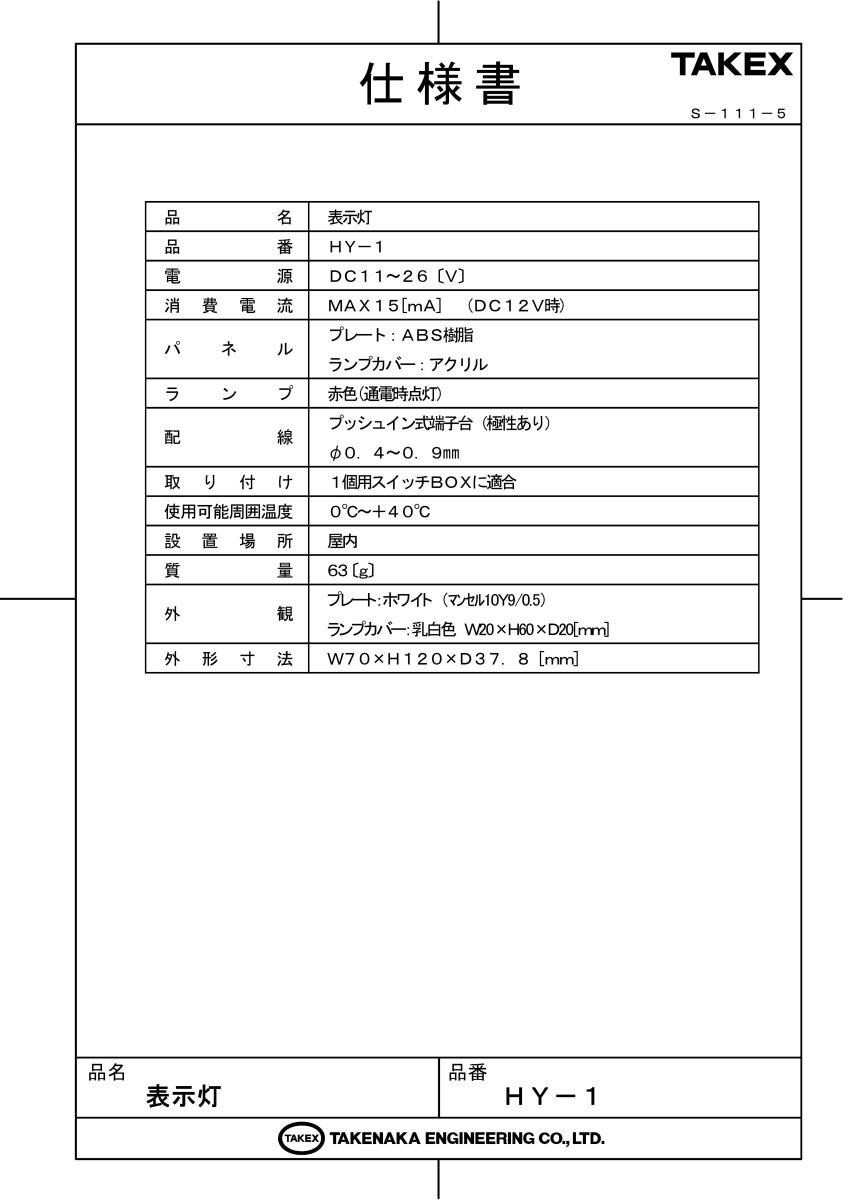

製品仕様

項目 内容
品名表示灯
品番HY-1
電源DC11〜26 [V]
消費電流MAX15 [mA] （DC12V時）
パネル材質プレート：ABS樹脂
ランプカバー：アクリル
ランプ赤色（通電時点灯）
配線方式プッシュイン式端子台（極性あり）
適合電線：φ0.4〜0.9mm（単線）
取り付けJIS 1個用スイッチBOXに適合
使用可能周囲温度0℃〜＋40℃
設置場所屋内（防水仕様ではありません）
質量63 [g]
外観プレート：ホワイト（マンセル10Y9/0.5）
ランプカバー：乳白色 W20×H60×D20 [mm]

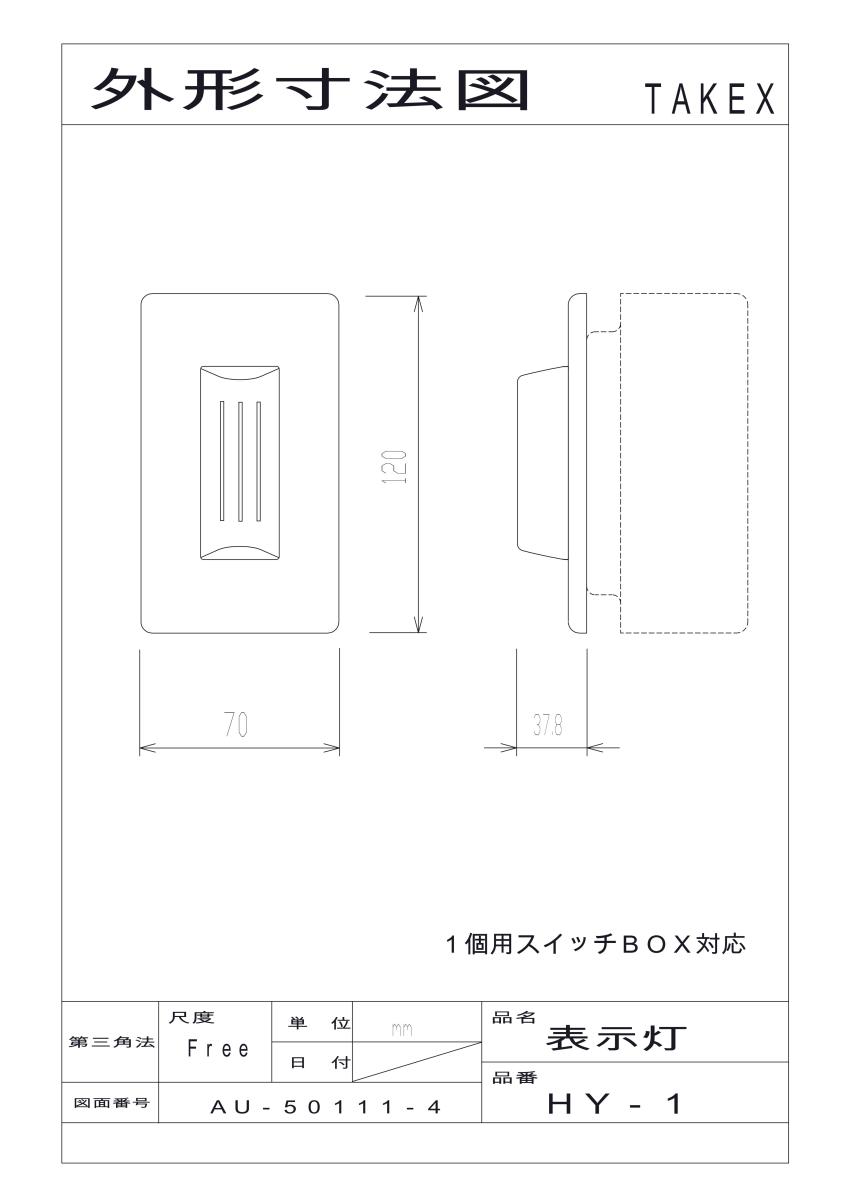

外形寸法W70×H120×D37.8 [mm]

FAQ

Q：電源は12Vと24Vどちらを用意すればいいですか？ A：DC11V〜26Vの範囲であればどちらでも動作します。DC12VのシステムでもDC24Vのシステムでも、設定変更なしでそのままお使いいただけます。
Q：表示灯を点滅させることはできますか？ A：HY-1本体には点滅回路は内蔵されていません。点滅させたい場合は、給電側のコントローラーやリレーユニットで1秒間隔などのパルス出力を行ってください。
Q：より線（VFF線など）で配線しても大丈夫ですか？ A：プッシュイン端子のため単線を想定しています。より線を使用する場合は、必ず棒状圧着端子（フェルール端子）を付けてから挿入してください。
Q：浴室の入口に設置したいのですが、防水ですか？ A：防水仕様ではありません。屋内専用ですので、湿気の多い浴室や水がかかる場所への設置は避けてください。脱衣所等であれば換気状況を考慮して設置可能です。
Q：LEDの明るさを調整することはできますか？ A：本体に明るさ調整ボリュームはありません。どの電圧でも視認性の良い最適な輝度で点灯するように設計されています。
Q：極性を間違えて接続すると壊れますか？ A：極性が逆の場合、LEDは点灯しません。速やかに正しい極性（＋・- ）に繋ぎ直してください。
Q：古いモデルのネジ端子タイプと交換できますか？ A：はい、外形寸法や取付ピッチは共通ですので、1個用スイッチボックスが設置されていればそのまま交換が可能です。
Q：1つの電源から何台まで並列接続できますか？ A：消費電流が1台あたり最大15mAと非常に小さいため、電源ユニットの容量が許す限り多数の接続が可能です。
Q：壁に埋め込まず、露出で設置することはできますか？ A：市販の1個用露出スイッチボックス（モール用など）を使用すれば、露出配線での設置も可能です。
Q：LEDの寿命はどのくらいですか？ A：LEDは長寿命な素子ですが、使用環境により異なります。一般的には数万時間の連続点灯が可能ですが、警報用途ですので定期的な点灯点検を推奨します。
