HY-81 表示灯 TAKEX 竹中エンジニアリング [HY-81]

HY-81 表示灯 TAKEX 竹中エンジニアリング [HY-81]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 表示灯 トイレ利用お知らせシステム 屋内用 DC12〜24V

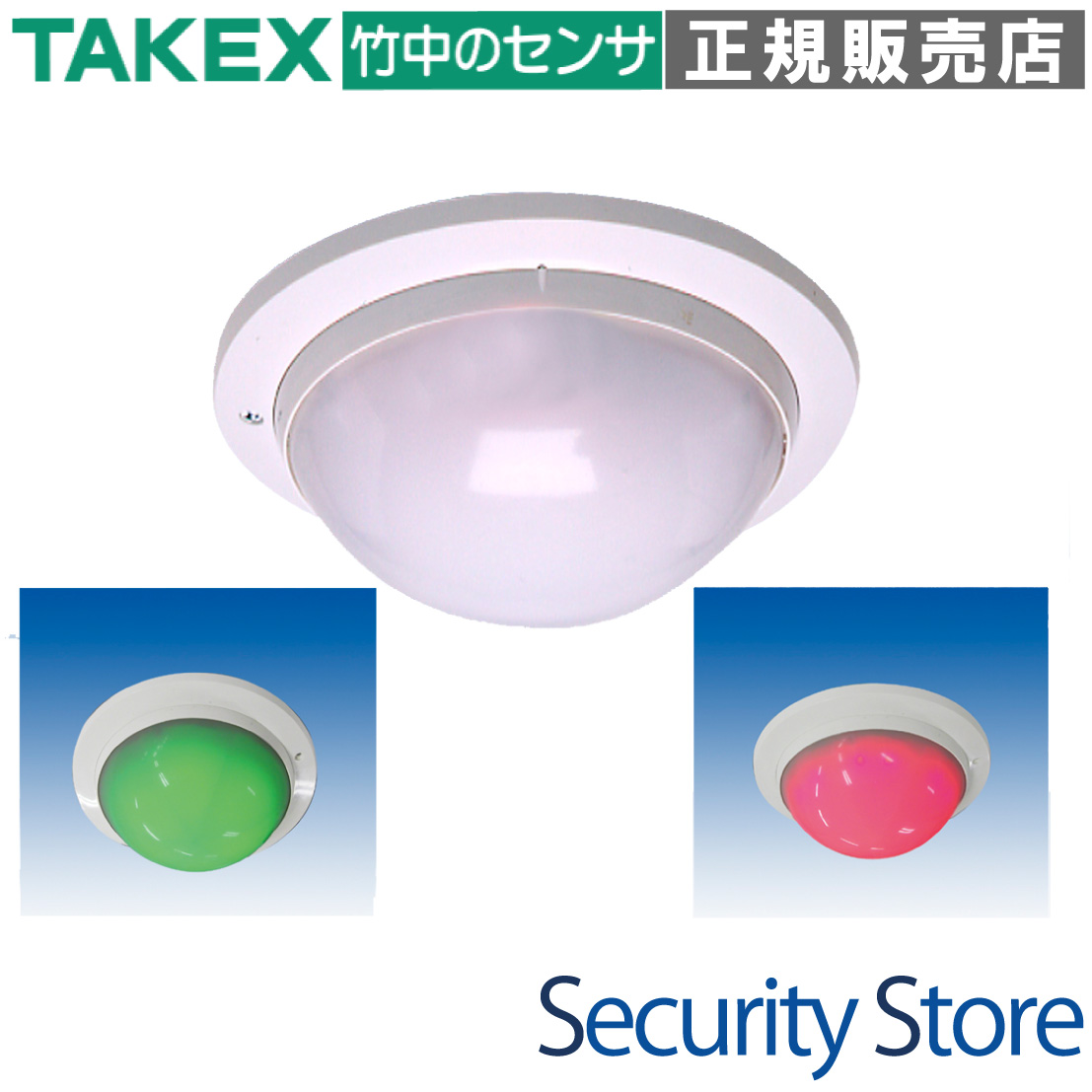

表示灯 HY-81

HY-81は、3系統の独立した入力を備え、状況に応じた多彩な発光パターンで状態を知らせる多機能表示灯です。トイレの長時間利用検知や緊急報知など、福祉施設や公共施設の安全管理に最適な自律制御機能を搭載しています。

  • 型番： HY-81
  • 方式 / カテゴリ： 多機能表示灯（屋内天井・壁面取付）
  • 主な用途： トイレ利用お知らせシステム、緊急報知、状態監視
  • 設置場所： 屋内専用（1個用スイッチボックス対応）
  • 電源： DC12〜24V（無極性）

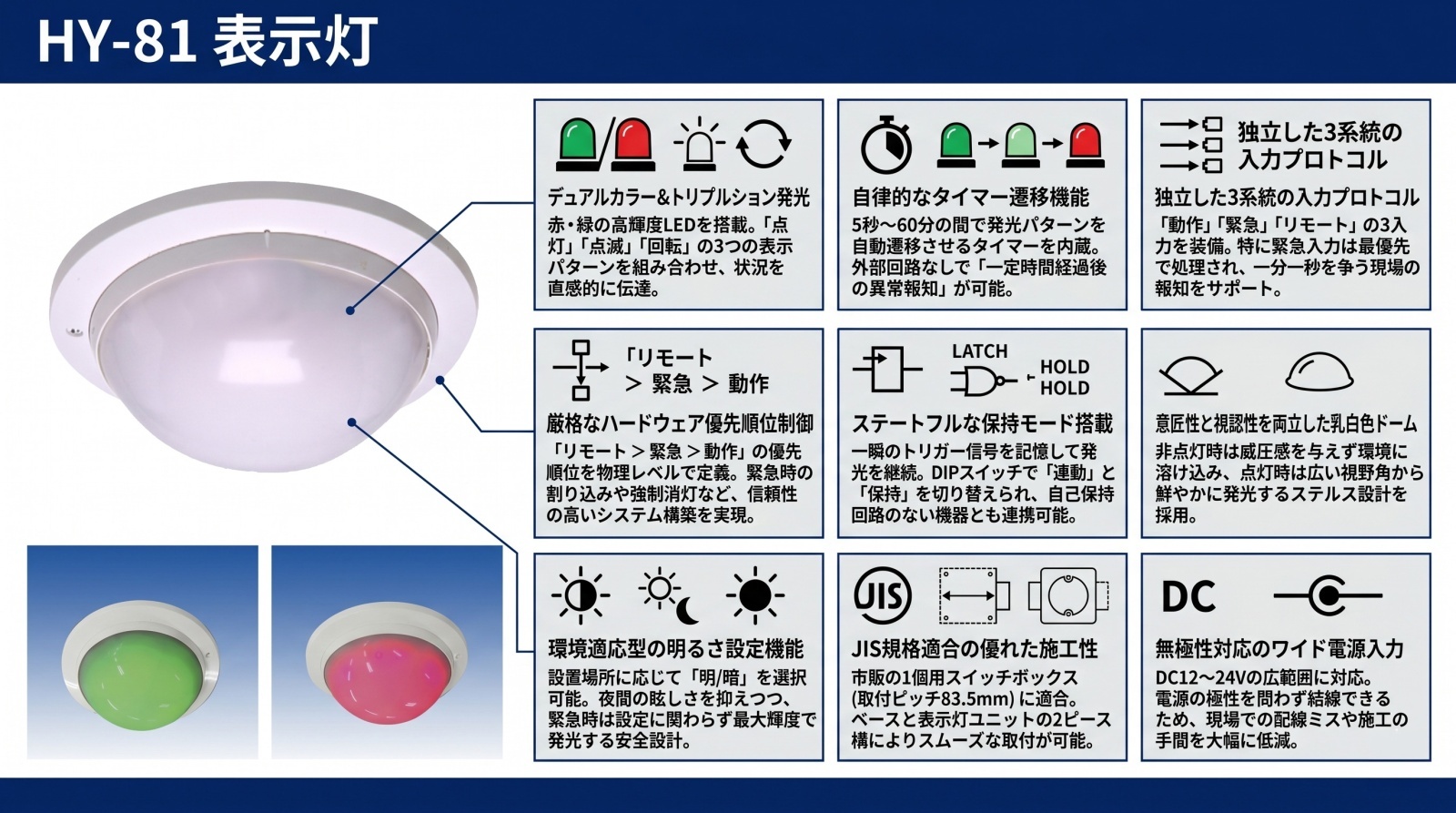

表示灯 HY-81 製品画像

資料ダウンロード

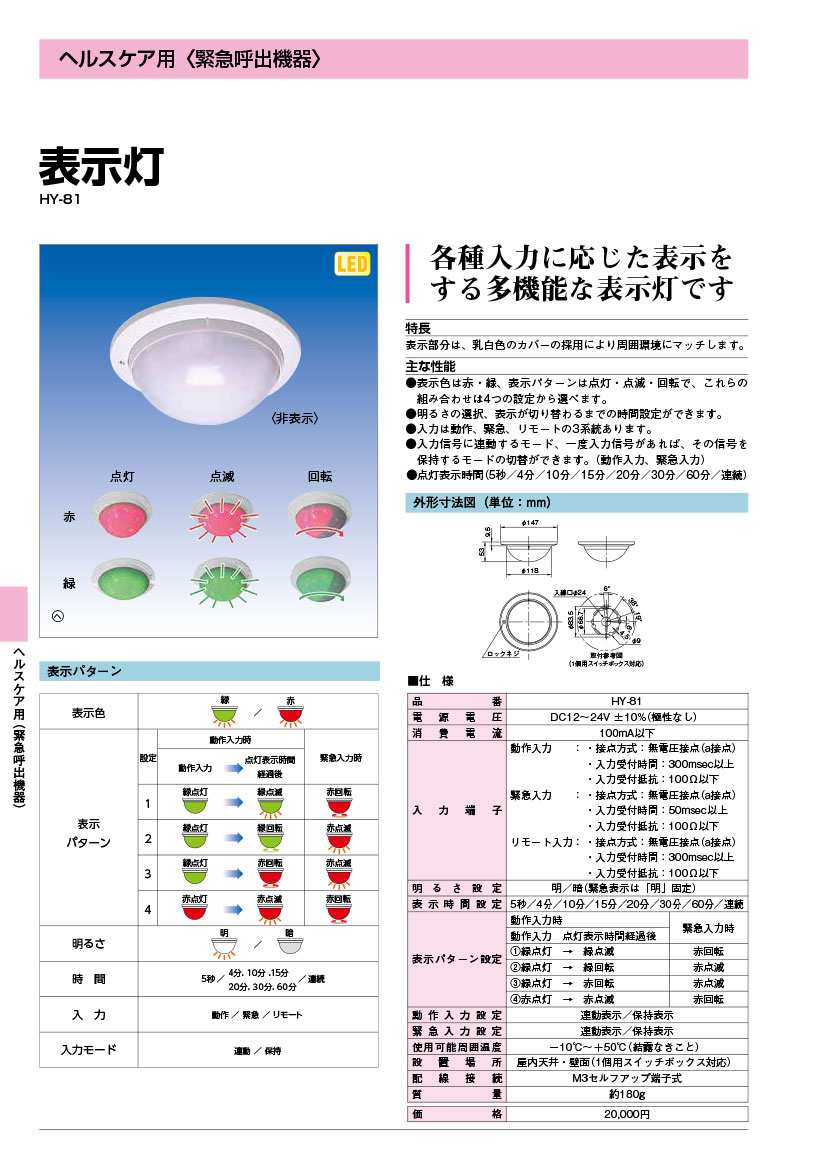

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 多目的トイレの長時間滞在監視
  • 介護施設・病院の緊急呼び出し表示
  • 管理人室での異常ステータス通知
  • プライバシーを配慮した公共エリアの報知

導入前に確認したいポイント

  • 屋内専用につき、水濡れのない環境か
  • 電源はDC12〜24Vを確保できるか
  • 連動/保持モードの切替が必要か
  • リセット用のリモート入力配線を行うか

特長

デュアルカラー＆トリプルアクション発光

赤色と緑色の高輝度LEDを搭載し、「点灯」「点滅」「回転」の3つの表示パターンを組み合わせることができます。正常時の緑点灯から、警戒時の緑点滅、緊急時の赤回転など、現場の状況に合わせた直感的な視覚伝達が可能です。

自律的なタイマー遷移機能

動作入力から一定時間（5秒〜60分）が経過すると、自動的に発光パターンを遷移させるタイマー機能を内蔵しています。外部に複雑なタイマー回路を組むことなく、センサーと直結するだけで「一定時間経過後の異常報知」を実現します。

独立した3系統の入力プロトコル

「動作入力」「緊急入力」「リモート入力」の3系統を独立して備えています。特に緊急入力は他の動作より優先される設計となっており、一分一秒を争う現場での確実な報知をサポートします。

ステルス性を考慮した乳白色ドーム設計

周囲の環境に溶け込みやすい乳白色カバーを採用。非点灯時は威圧感を与えず、居住空間の意匠を損ないません。点灯時には鮮やかに発光し、広い視野角からの視認性を確保します。

ステートフル制御を可能にする保持モード

一瞬のトリガー信号を記憶して発光を継続させる「保持モード」を搭載。DIPスイッチで簡単に「連動」と「保持」を切り替えられるため、自己保持回路を持たないシンプルな接点出力機器との組み合わせにも最適です。

高度なハードウェア優先順位制御

「リモート入力 ＞ 緊急入力 ＞ 動作入力」という厳格な優先順位がハードウェアレベルで定義されています。リモート入力による強制消灯や、緊急時の一斉割り込み表示など、システムの安全性と信頼性を高める設計です。

環境に合わせた「明るさ設定」機能

設置環境の照度に合わせて、通常時の明るさを「明/暗」から選択可能です。夜間の眩しさを抑えたい病室前などの用途にも対応。なお、緊急入力時は設定に関わらず最大輝度で発光し、見落としを防止します。

選定時に評価したい強み

  • 多機能性： 1台で表示パターンの組み合わせを4パターンから選択可能
  • 施工性： 1個用スイッチボックスに対応し、極性なしの電源入力で配線ミスを低減
  • 信頼性： 優先順位ロジックを内蔵し、緊急報知が確実に最優先される設計
  • 柔軟性： タイマー時間を5秒から60分、または連続点灯まで8段階で設定可能

施工・設置ガイド

本製品は屋内専用の露出取付型です。ベースユニットと表示灯ユニットの2ピース構造により、スムーズな施工が可能です。

確認項目 この製品での考え方・注意点
取付ピッチ 83.5mm。市販の1個用スイッチボックスに適合します。
入力信号 すべて無電圧a接点（ドライ接点）で受けてください。電圧入力は故障の原因となります。
設置環境 -10℃〜+50℃（屋内）。防水構造ではないため、浴室や屋外への設置は不可です。
配線接続 M3セルフアップ端子式。電源は無極性（極性なし）のため結線が容易です。

推奨配線距離（電圧降下考慮）

導体径 (線径) DC12V駆動時の最大距離 DC24V駆動時の最大距離
0.65 mm 50 m 1,000 m
0.90 mm 150 m 1,900 m
1.20 mm 300 m 3,400 m

製品仕様

項目 内容
品名 表示灯
品番 HY-81
電源電圧 DC12〜24V(±10%)(極性なし)
消費電流 100mA以下
動作入力 無電圧接点(a接点) / 入力受付時間:300msec以上 / 入力受付抵抗:100Ω以下
緊急入力 無電圧接点(a接点) / 入力受付時間:50msec以上 / 入力受付抵抗:100Ω以下
リモート入力 無電圧接点(a接点) / 入力受付時間:300msec以上 / 入力受付抵抗:100Ω以下
明るさ設定 明/暗(緊急表示は「明」固定)
表示時間設定 5秒/4分/10分/15分/20分/30分/60分/連続
表示パターン設定 4種のプリセット（緑/赤の点灯・点滅・回転の組み合わせ）から選択
入力モード設定 動作入力・緊急入力ともに「連動表示」または「保持表示」を選択可能
使用可能周囲温度 -10℃〜+50℃(結露なきこと)
設置場所 屋内天井・壁面(1個用スイッチボックス対応)
配線接続 M3セルフアップ端子式
質量 約180g
外観材質 本体:ABS樹脂 / カバー:PE樹脂（乳白色）

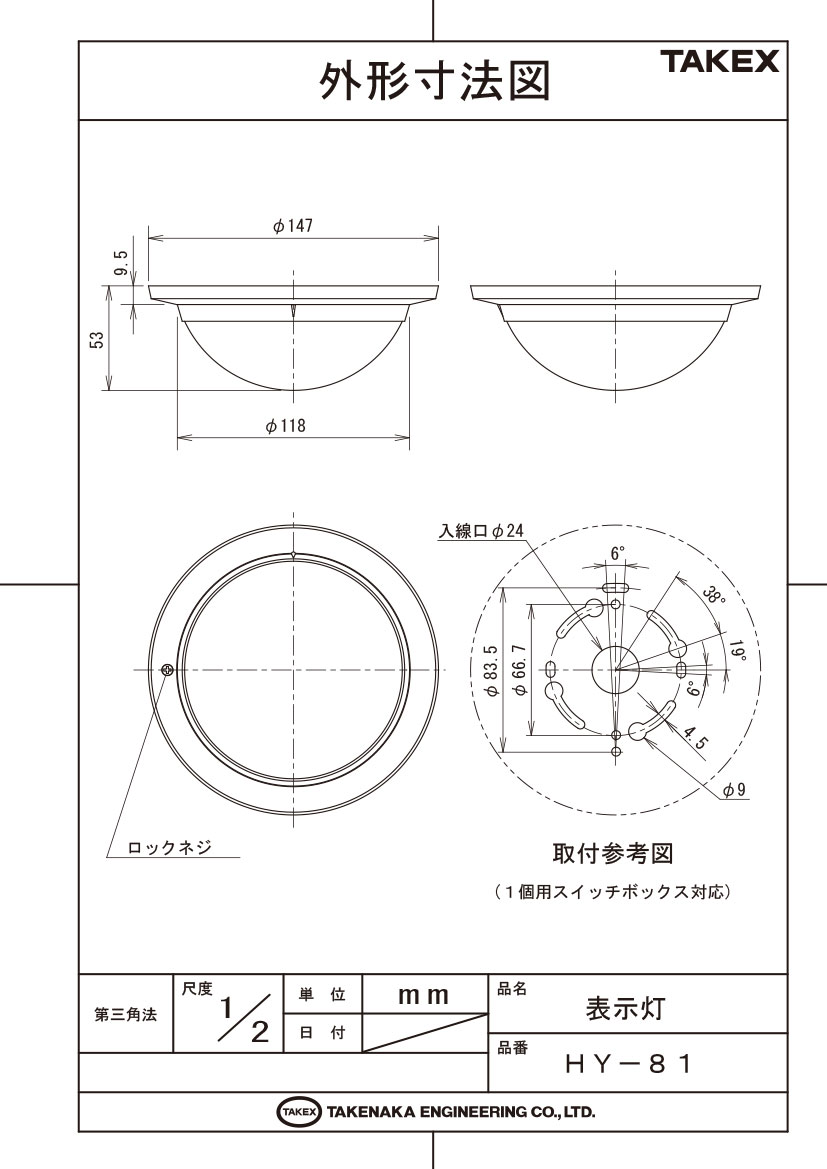

外形寸法 Φ118 × H66mm

FAQ

Q：屋外や軒下に設置できますか？ A：いいえ、屋内専用モデルです。防滴構造ではないため、水のかかる場所や湿気の極端に多い場所には設置しないでください。
Q：電源のプラスマイナス（極性）はありますか？ A：無極性設計ですので、DC12〜24Vの電源であれば極性を気にせず結線いただけます。
Q：「保持モード」にした場合、どうやって消灯させますか？ A：リモート入力端子にリセットスイッチ等を接続し、接点を閉じることで消灯（リセット）が可能です。
Q：タイマーを無効にして、センサーが検知している間だけ光らせることはできますか？ A：はい、表示時間設定（DIPスイッチ）を「連続」に設定することで、タイマーによるパターンの自動切り替わりを無効にできます。
Q：動作入力と緊急入力が同時にあった場合、どちらが優先されますか？ A：緊急入力が優先されます。動作入力による表示を行っている最中でも、緊急入力が入れば即座に緊急表示（赤回転等）へ切り替わります。
Q：市販のスイッチボックスに取り付けられますか？ A：はい、JIS規格の1個用スイッチボックス（取付ピッチ83.5mm）に対応しています。
Q：明るさを「暗」に設定していても、緊急時は明るく光りますか？ A：はい、緊急入力時は設定に関わらず強制的に「明」モードで発光し、確実な報知を行います。
Q：接点入力には電圧をかけてもいいですか？ A：いいえ、各入力は「無電圧接点（ドライ接点）」専用です。電圧を印加すると故障の原因となりますので、必ずリレー接点やオープンコレクタ出力で受けてください。
Q：動作入力の「受付時間300msec以上」とはどういう意味ですか？ A：誤動作防止のため、300ミリ秒以上の継続した入力があった場合にのみ反応する仕組みです。一瞬のノイズなどは無視されます。
Q：配線距離はどれくらいまで伸ばせますか？ A：0.9mmの線径を使用しDC24Vで駆動させた場合、理論上1,900mまで配線可能です。DC12V駆動時は電圧降下の影響を受けやすいため、長距離配線の場合はDC24Vでの設計を推奨します。
