竹中エンジニアリング 表示灯 ヘルスケア・福祉施設 屋内用

赤点灯・緑点灯・赤点滅 表示灯 HY-RG

緊急時の呼び出しや居室の状態変化を、3色の高輝度LEDで鮮やかに通知する表示灯です。高齢者福祉施設、病院、多目的トイレ等の運用に最適化されており、現場のニーズに合わせた4つの点灯パターンをDIPスイッチ一つで切り替え可能です。

  • 型番： HY-RG
  • 表示色： 赤点灯 / 緑点灯 / 赤点滅（0.5秒周期）
  • 入力方式： 無電圧a接点（メイク接点）
  • 主な用途： トイレ使用表示、緊急呼び出し通知、在不在確認
  • 設置環境： 屋内専用（1個用スイッチBOX適合）
  • 電源： DC11V 〜 26V（極性あり）

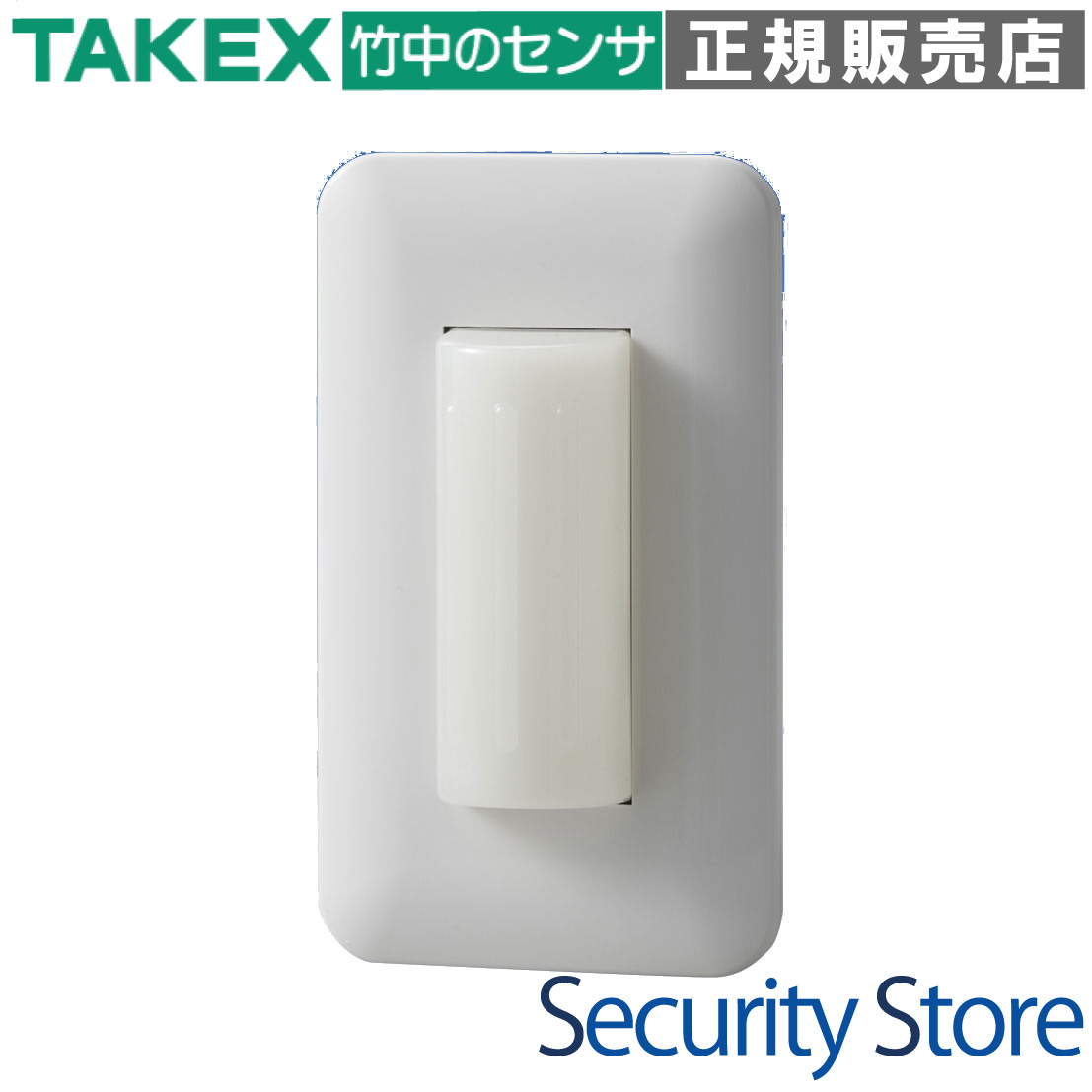

表示灯 HY-RG の製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者福祉施設や病院の緊急呼び出し表示
  • トイレや居室の使用中・未使用の視覚化
  • 生活安心システムでの在室・不在ステータス表示
  • セキュリティシステムのセット・リセット状態確認

導入前に確認したいポイント

  • 設置場所は屋内か（非防水・非防滴仕様のため）
  • DC11V〜26Vの電源供給が可能か
  • 接点入力は無電圧メイク接点（a接点）か
  • 埋込1個用スイッチボックスが現場にあるか

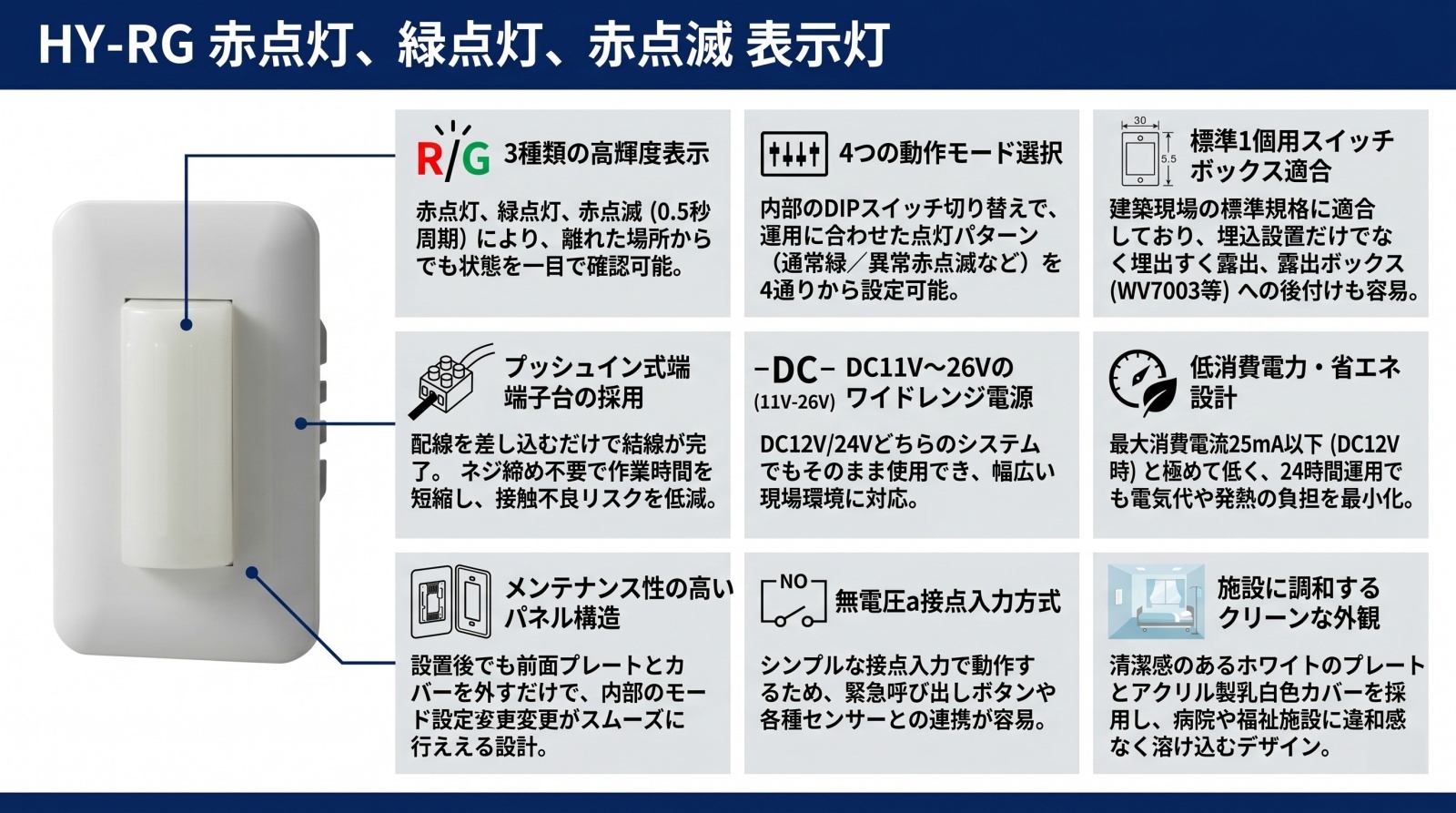

特長

視認性に優れた3パターンの高輝度表示

赤色点灯、緑色点灯、そして緊急性を強く訴える赤色点滅の3種類を表示可能です。アクリル製のランプカバーにより光が拡散され、廊下などの離れた場所からでも一目で現在のステータスを確認できます。

現場に合わせて選べる4つの動作モード

内部のDIPスイッチ（2ビット）を切り替えるだけで、通電時と接点入力時の挙動を4パターンから選択できます。「通常は緑、異常時に赤点滅」や「通常は赤点灯、使用中に緑点灯」など、運用ルールに合わせた柔軟な設定が可能です。

標準規格の1個用スイッチボックスに適合

建築現場で一般的に使用される1個用スイッチボックスへの取り付けに適合しています。新築時の埋込設置はもちろん、露出用スイッチボックス（パナソニック製WV7003等）を使用することで、既存施設への後付け施工にもスムーズに対応します。

施工を効率化するプッシュイン式端子台

電源および接点入力部には、プッシュイン式の端子台を採用。棒端子付きのより線や単線を差し込むだけで確実な結線が行えるため、現場での作業時間を短縮し、ネジの締め忘れによる接触不良リスクを低減します。

幅広い電源電圧に対応（DC11V 〜 26V）

DC12Vシステムだけでなく、DC24Vシステムでもそのまま使用可能なワイドレンジ設計です。消費電流も最大25mA（DC12V時）と極めて低いため、システム全体の電源容量を圧迫しません。

メンテナンス性に配慮したパネル構造

前面のプレートとランプカバーは、マイナスドライバー等で慎重にツメを外すことで簡単に分離可能です。壁面に固定した状態のまま、内部のDIPスイッチ設定を変更できるため、運用開始後のモード調整も容易です。

選定時に評価したい強み

  • 高い汎用性： 電源供給と接点入力だけで動作するシンプルな仕組み。
  • 信頼の国内メーカー： 竹中エンジニアリング製で、福祉・防犯現場での実績が豊富。
  • 省電力設計： 24時間通電でも電気代負担が少なく、発熱も最小限。
  • 清潔感のある外観： ホワイトのプレートは施設や病院の壁面に違和感なく溶け込みます。

施工・設置ガイド

本製品は屋内専用です。浴室や屋外など水がかかる場所には設置しないでください。周囲温度は-10℃〜+40℃の範囲で使用してください。プレートのマンセル値は10Y9/0.5（ホワイト）で、清潔感のある仕上げになっています。

確認項目 この製品での考え方
配線方式 プッシュイン端子（適合線径 φ0.4〜0.9mm）
入力信号 無電圧a接点（電圧を重畳させないこと）
電源極性 あり（上：プラス、下：マイナス）
露出施工 パナソニック製 WV7003 等の露出ボックスが適合

内部設定（DIPスイッチ）

設定パターン SW1 SW2 通電時（接点OFF） 入力時（接点ON）
設定1（出荷時） OFF OFF 赤点灯 緑点灯
設定2 ON OFF 緑点灯 赤点灯
設定3 OFF ON 赤点灯 赤点滅（0.5秒）
設定4 ON ON 緑点灯 赤点滅（0.5秒）

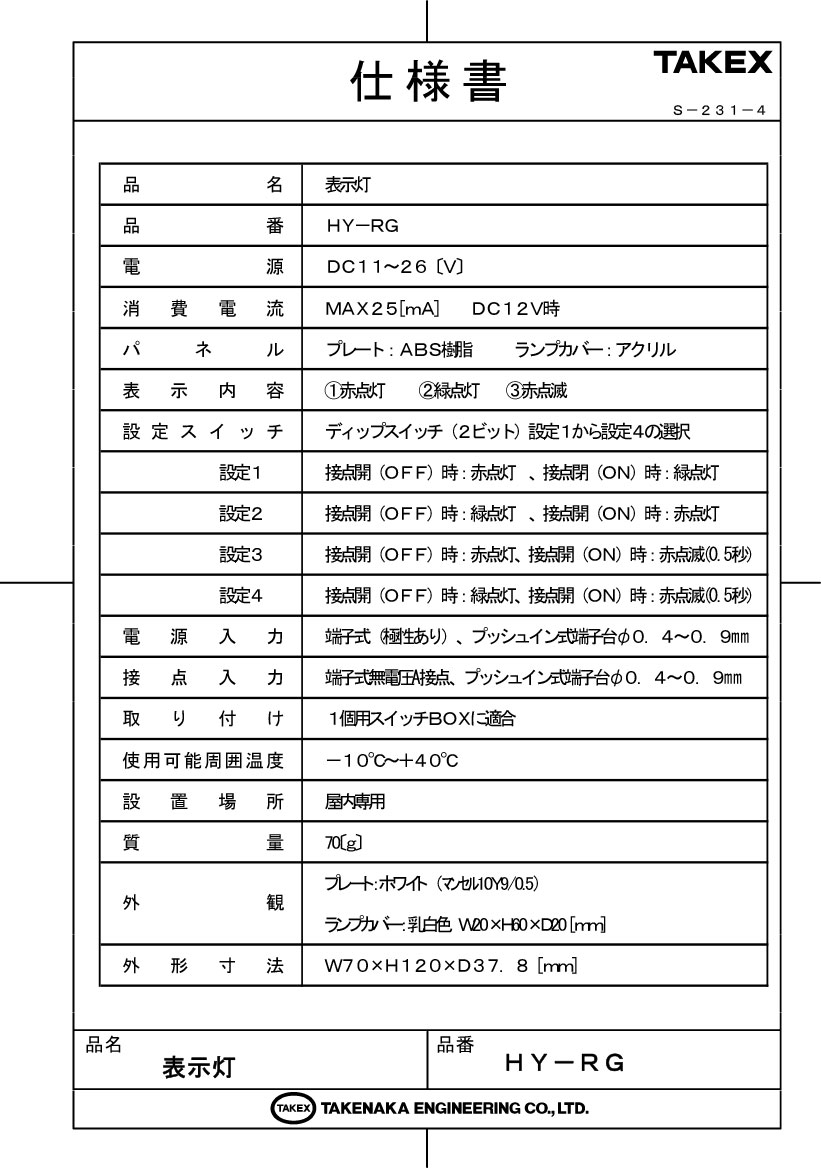

製品仕様

項目 内容
品名 表示灯
品番 HY-RG
電源 DC11〜26V
消費電流 25mA以下(DC12V時)
パネル プレート:樹脂　ランプカバー:アクリル
表示内容 (1)赤点灯　 (2)緑点灯　　(3)赤点滅
設定スイッチ ディップスイッチ(2ビット)設定1から設定4の選択
電源入力 端子式(極性あり)、プッシュイン式端子台φ0.4〜0.9mm
接点入力 端子式無電圧a接点、プッシュイン式端子台φ0.4〜0.9mm
取り付け 1個用スイッチBOXに適合
使用可能周囲温度 -10℃〜+40℃
設置場所 屋内専用
質量 70g
外観 プレート:ホワイト(マンセル10Y9/0.5)、ランプカバー:乳白色

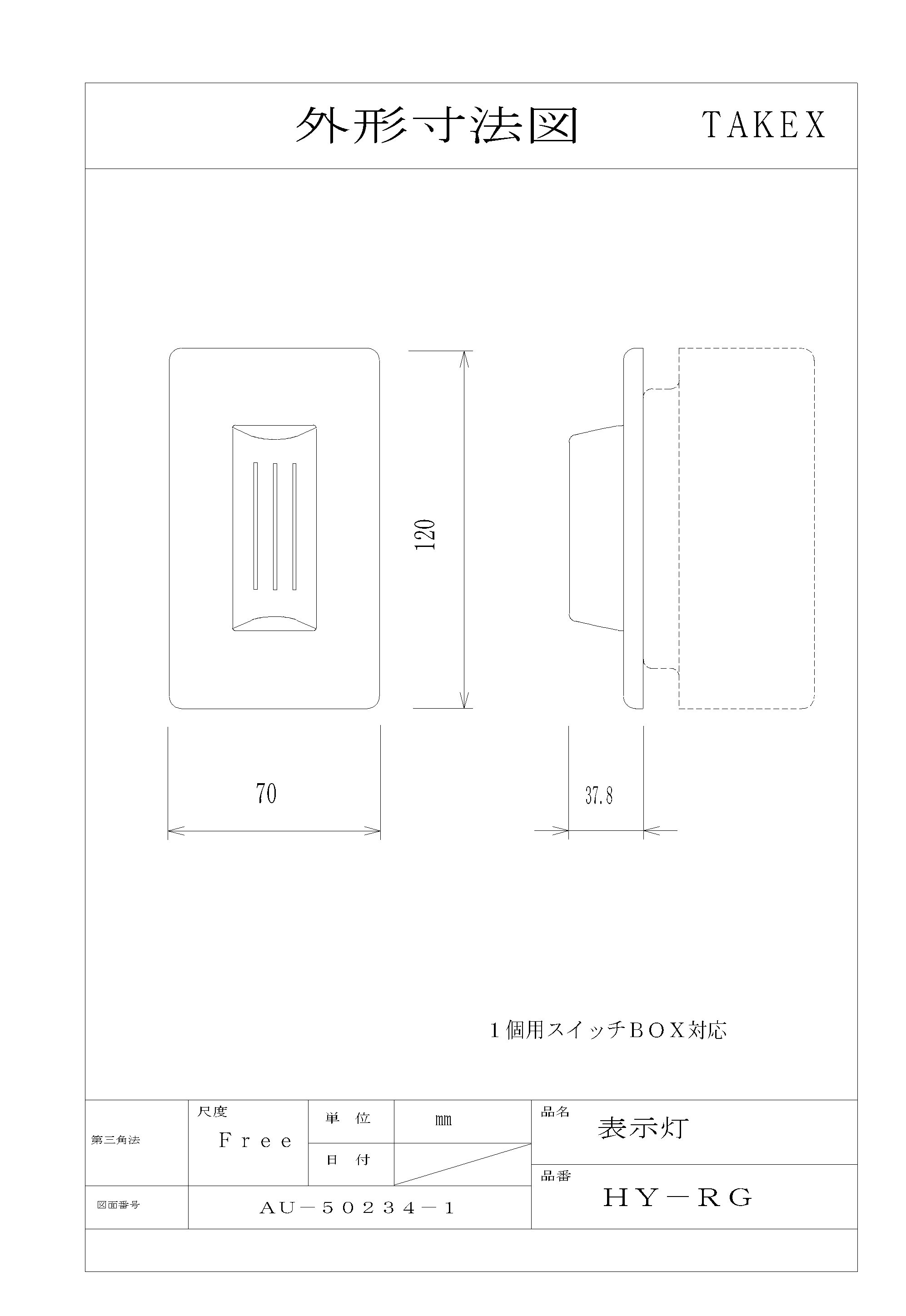

外形寸法 W70 × H120 × D37.8 [mm] （ランプ部：W20×H60×D20）

FAQ

Q：屋外や浴室の入口に設置できますか？ A：いいえ、本製品は屋内専用で防水機能は備えておりません。水のかかる場所や湿度の高い環境での使用は避けてください。
Q：ブザーなどの音を鳴らす機能はありますか？ A：いいえ、光（点灯・点滅）による視覚表示専用の機器です。音が必要な場合は、別途ブザーユニット等と組み合わせてください。
Q：電源のプラスマイナスを逆に接続するとどうなりますか？ A：本製品には電源の極性があります。逆接続は内部故障の原因となりますので、必ず端子部の「＋」「－」表示を確認して結線してください。
Q：接点入力には電圧をかけても良いですか？ A：いいえ、無電圧a接点（ドライコンタクト）専用です。外部から電圧を印加すると故障します。
Q：壁に埋め込まずに露出で設置したいのですが。 A：パナソニック製の WV7003 などの露出用スイッチボックスを使用することで施工可能です。
Q：点滅の速さを変えることはできますか？ A：点滅周期は0.5秒の固定仕様となっており、速度の変更はできません。
Q：AC100V電源で直接動作しますか？ A：動作しません。DC11V〜26Vの直流電源が必要ですので、ACアダプターや電源ユニットをご用意ください。
Q：LEDが球切れした際の交換は可能ですか？ A：LEDは基板直付けのため、ユーザー様による交換はできません。本体ごとの交換となりますが、LEDは長寿命のため頻繁な交換の心配はありません。
Q：DIPスイッチの設定は、設置した後からでも変えられますか？ A：はい、前面のランプカバーを外すことで内部基板にアクセス可能です。ただし、スイッチは非常に小さいため精密ドライバー等で優しく操作してください。
Q：接点入力を結線せずに、電源を入れるだけで「赤点滅」させることはできますか？ A：接点入力端子をあらかじめジャンパー線などで短絡（ON状態）にし、DIPスイッチを設定3または4にすることで可能です。
