表示スイッチ TAKEX 竹中エンジニアリング [HY-SU]

表示スイッチ TAKEX 竹中エンジニアリング [HY-SU]

販売価格: 会員のみ販売

商品詳細

生活安心システムに最適なランプ付きスイッチ

通常在庫品です。決済確認後すぐに発送致します。

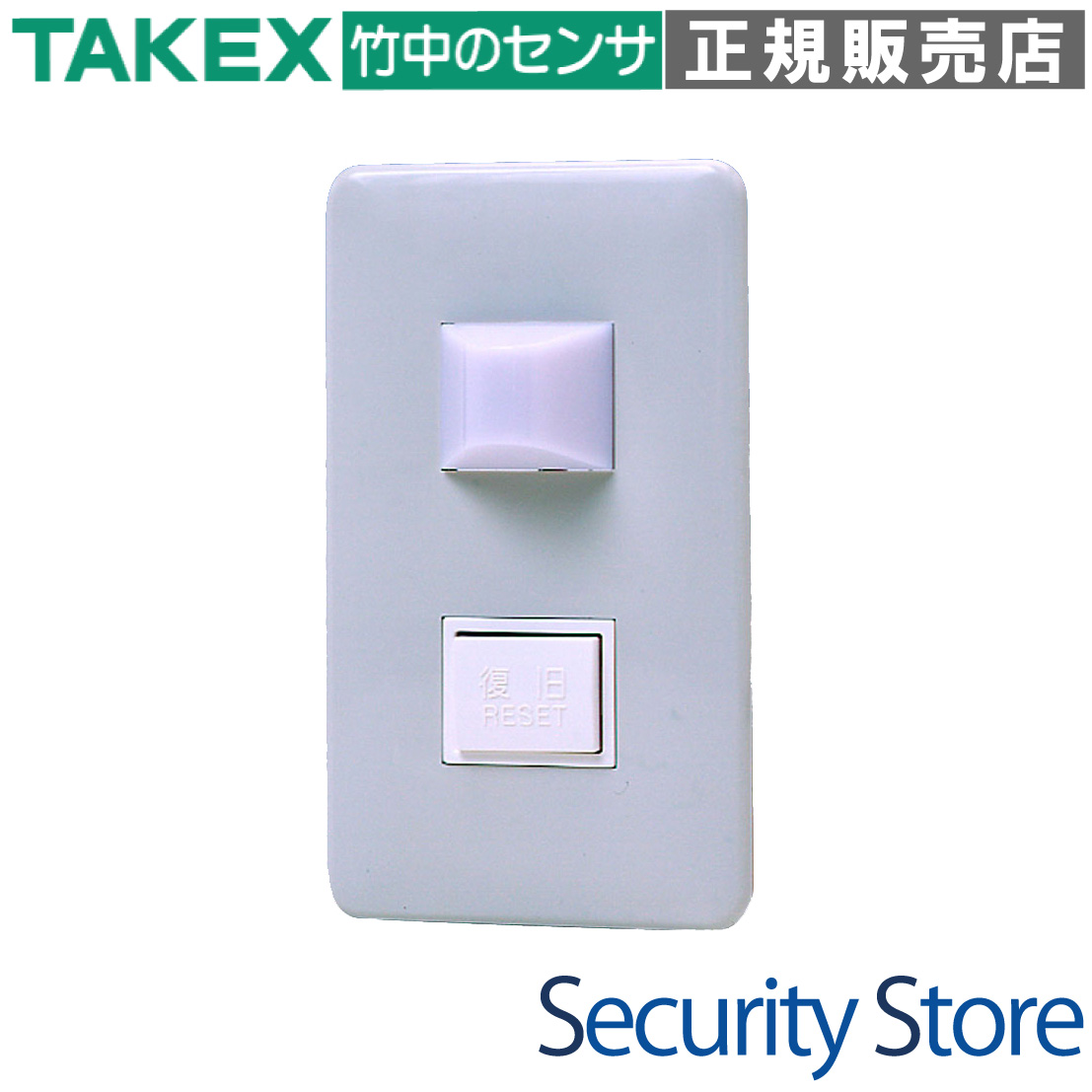

表示灯 HY-SU は、ランプとスイッチが一体となったDC12V専用の表示灯です。生活安心システムの呼び出しやセンサーリセット、トイレ利用お知らせシステムの表示・リセットに最適な設計となっています。本製品はスイッチ操作によりc接点出力が可能で、復旧（RESET）表記入りのボタンを備えています。また、配線の工夫によりスイッチを押した際にランプを点灯させることも可能です。スイッチ部分にはワンショット押しボタン（リアルタイム出力）を採用し、接点容量はDC24V 1Aに対応。設置は1個用スイッチBOXに適合し、屋内での使用に適しています。本体にはABS樹脂、ランプカバーには乳白色のアクリル素材を採用し、ミルキーホワイトの落ち着いたデザインとなっています。寸法はW70×H120×D21.5mmで、コンパクトながら視認性に優れた設計。消費電流は18mA以下と省電力で、信頼性の高い動作を実現します。HY-SUは、介護施設、トイレ利用表示システム、防災設備など幅広い用途で活躍する高品質な表示灯です。

表示灯 HY-SU は、ランプとスイッチが一体となったDC12V専用の表示灯です。生活安心システムの呼び出しやセンサーリセット、トイレ利用お知らせシステムの表示・リセットに最適な設計となっています。本製品はスイッチ操作によりc接点出力が可能で、復旧（RESET）表記入りのボタンを備えています。また、配線の工夫によりスイッチを押した際にランプを点灯させることも可能です。

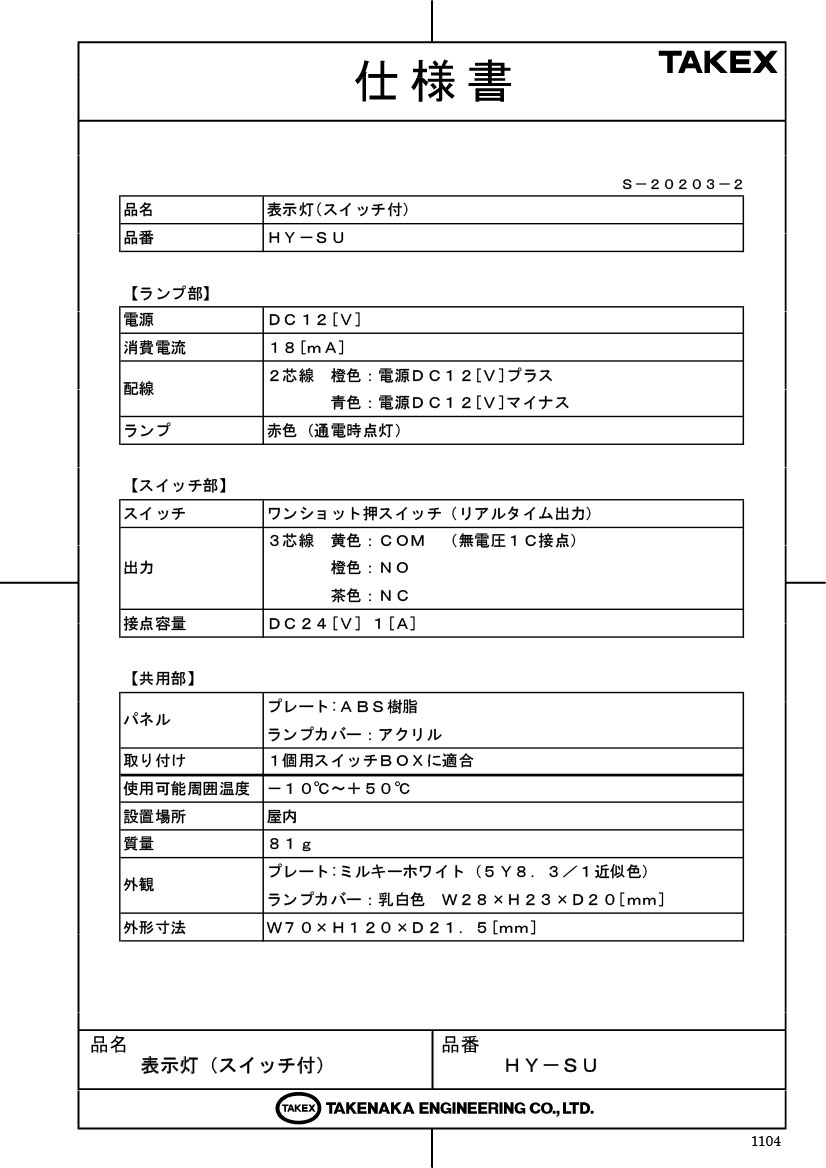

品名表示灯（スイッチ付）
品番HY-SU
【ランプ部】
電源DC12V
消費電流18mA
配線
  • 2芯線：橙色（電源DC12Vプラス）
  • 青色（電源DC12Vマイナス）
ランプ赤色（通電時点灯）
【スイッチ部】
スイッチワンショット押しスイッチ（リアルタイム出力）
出力
  • 3芯線
  • 黄色：COM（無電圧1C接点）
  • 橙色：NO
  • 茶色：NC
接点容量DC24V 1A
【共用部】
パネル
  • プレート：ABS樹脂
  • ランプカバー：アクリル
取り付け1個用スイッチBOXに適合
使用可能周囲温度-10℃〜+50℃
設置場所屋内
質量81g
外観
  • プレート：ミルキーホワイト（5Y8.3/1近似色）
  • ランプカバー：乳白色 W28×H23×D20mm

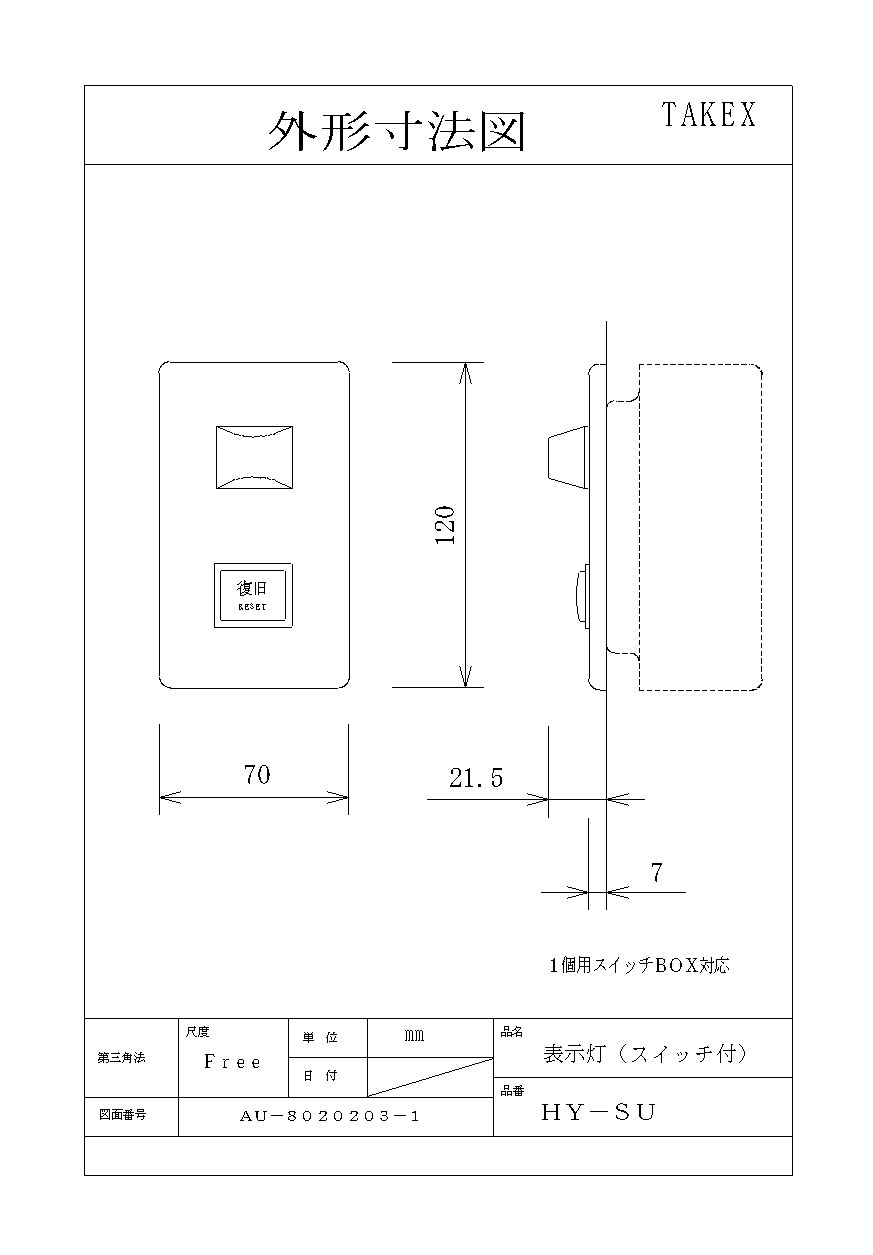

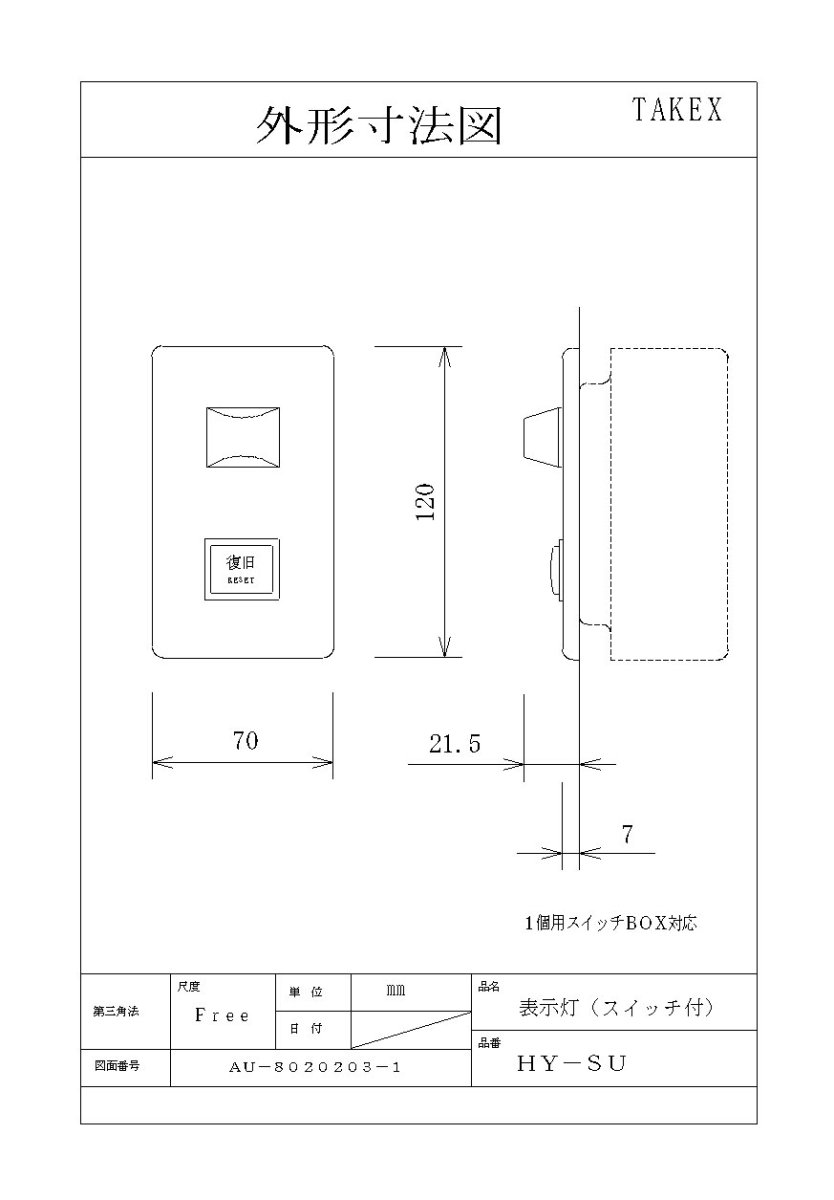

外形寸法W70×H120×D21.5mm

HY-SUは、スイッチと表示灯を一体化することで、省スペースでの設置を可能にした高機能な製品です。1個用スイッチBOXに適合し、トイレの利用状況表示、生活安心システム、センサーリセット用スイッチとして活用できます。視認性の高い赤色ランプとシンプルなデザインで、公共施設やオフィス、介護施設など幅広い用途に対応します。
