HY-B ブザー付表示灯 TAKEX 竹中エンジニアリング [HY-B]

HY-B ブザー付表示灯 TAKEX 竹中エンジニアリング [HY-B]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 表示灯 ブザー内蔵 屋内用

HY-B ブザー付表示灯

光（赤色LED）と音（ブザー）のデュアルアラートにより、異常や緊急事態を即座に知らせる高性能表示灯です。建築用スイッチボックスへの埋込に対応し、ヘルスケア施設から一般家庭まで幅広い環境で確実な通報手段として活用いただけます。

  • 型番： HY-B
  • 方式： LED点灯＋ブザー鳴動式
  • 主な用途： 緊急呼出し、ナースコール連携、設備異常通知
  • 電源： DC12V（消費電流30mA以下）
  • 設置環境： 屋内壁面（露出/埋込）

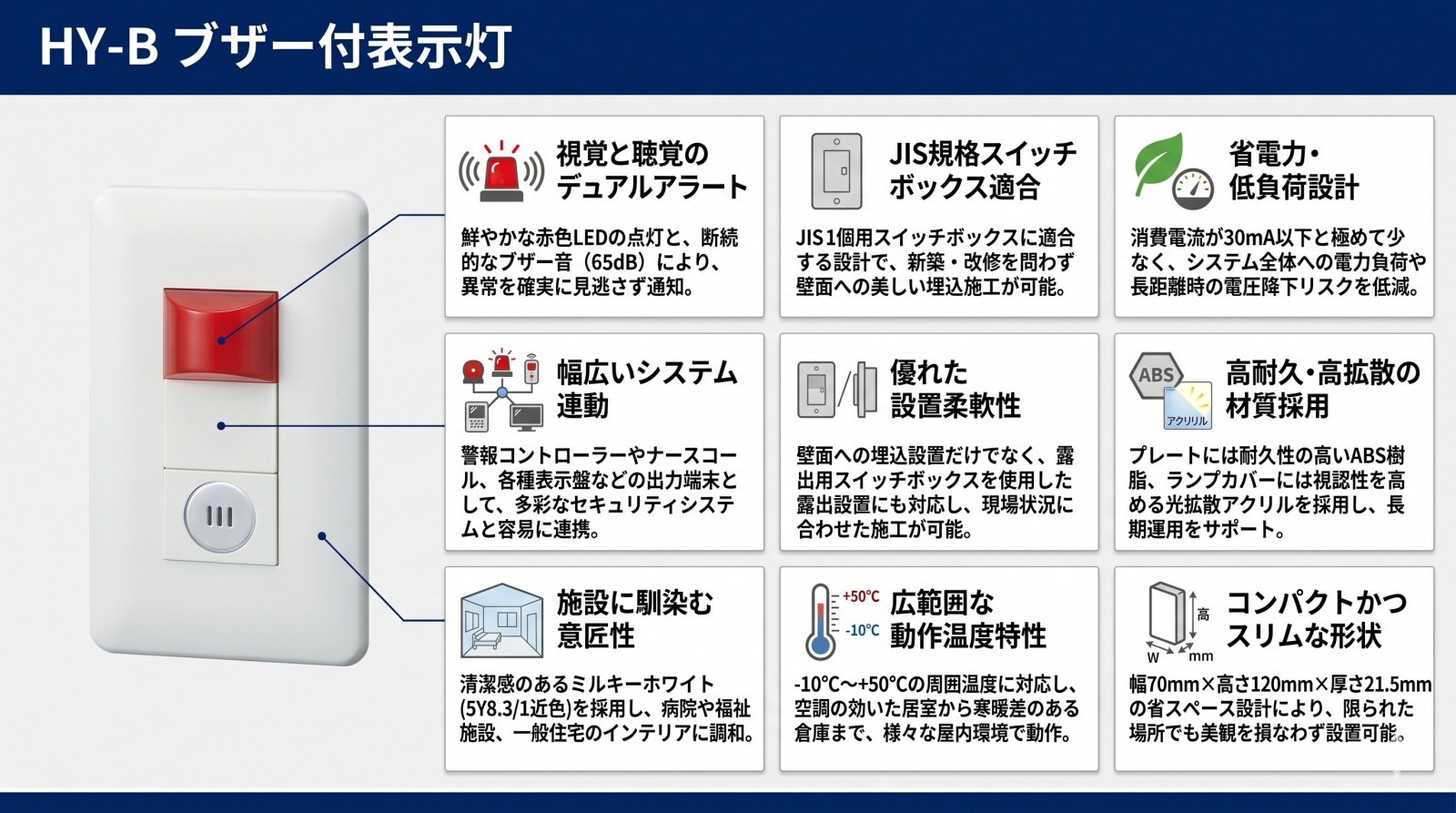

ブザー付表示灯 HY-B 製品画像

資料ダウンロード

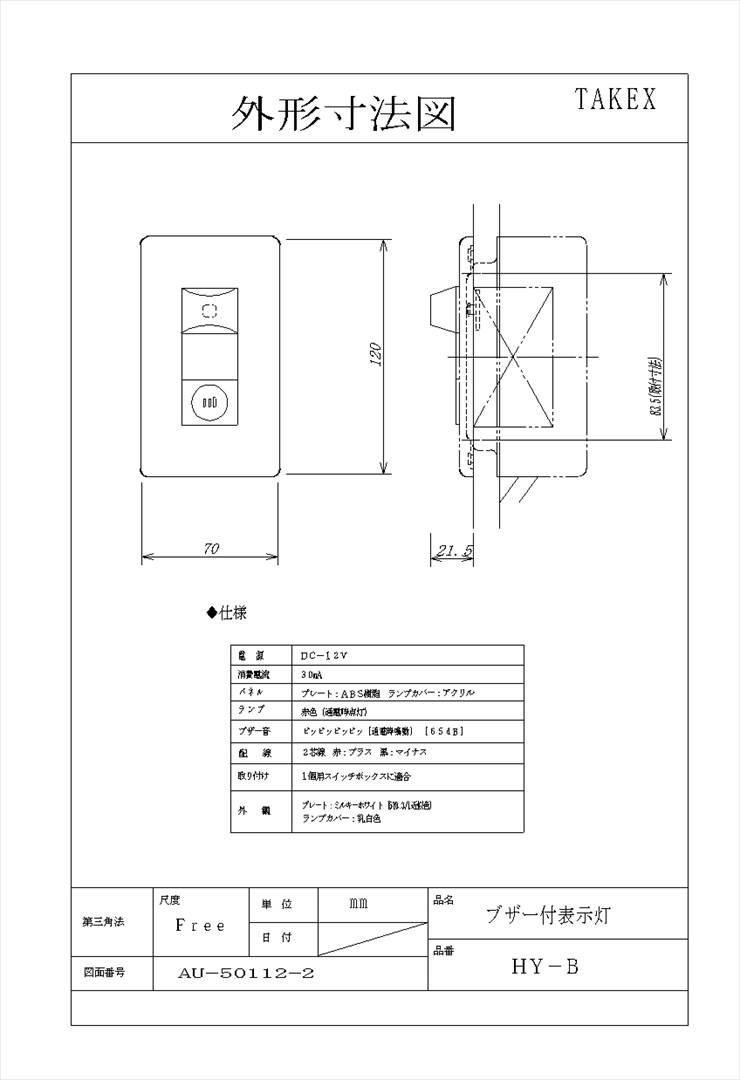

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 介護施設・高齢者住宅の緊急呼出表示
  • 病院のナースコール連携・呼び出し通知
  • 一般家庭での在宅介護用SOS通知
  • 工場・ビル内設備の異常警告アラート

導入前に確認したいポイント

  • 駆動にはDC12V電源が必要です
  • 防水構造ではないため屋内専用となります
  • 音量調節機能は搭載されていません（65dB）
  • 設置には1個用スイッチボックスが推奨されます

特長

視覚と聴覚による確実な「デュアルアラート」

DC12Vの電源が供給されると、鮮やかな赤色LEDが点灯し、同時に「ピッピッピッピッ」という断続的なブザー音が鳴り響きます。光と音の両方で周囲にアピールするため、騒がしい場所や視界が悪い状況下でも、緊急事態の見落としを防ぎます。

あらゆる表示盤・システムと高い親和性

無電圧接点出力（a接点）に対応しており、チャンネル表示盤や警報コントローラーなど、既存のセキュリティシステムやナースコールシステムと容易に連動させることが可能です。汎用性が高く、多様な機器の出力端末として活用いただけます。

建築用スイッチボックス適合で美しい仕上がり

JIS規格の「1個用スイッチボックス」に適合するサイズ設計を採用しています。新築時やリニューアル時の壁面埋込施工が容易で、壁面からの突出を抑えたフラットでスマートな設置を実現します。もちろん、露出設置にも対応可能です。

現場運用を意識した省電力・コンパクト設計

消費電流は30mA以下と極めて少なく、システム全体への電力負荷を抑えることができます。幅70mm、高さ120mmのコンパクトなサイズは設置場所を選ばず、施設の美観を損なうことなく導入いただけます。

長期運用を支える信頼の材質と色調

プレート部には耐久性に優れたABS樹脂、ランプカバー部には光の拡散性に優れたアクリルを採用しています。カラーはインテリアに馴染みやすいミルキーホワイト（5Y8.3/1近似色）となっており、清潔感が求められる医療・福祉現場に最適です。

過酷な屋内環境に対応する動作温度特性

-10℃から+50℃までの幅広い周囲温度範囲で動作可能です。空調の効いた居室だけでなく、寒暖差が生じやすい共用部や倉庫内など、様々な屋内環境下で安定した性能を発揮します。

選定時に評価したい強み

  • 二重の通知： LED点灯とブザー音により、音だけに頼らない確実な通報が可能
  • 簡単施工： 標準的な1個用スイッチボックス対応で、電気工事がスムーズ
  • 低負荷設計： 消費電流30mA以下のため、長距離配線時も電圧降下のリスクを低減
  • 信頼のTAKEXブランド： 防犯・セキュリティ機器の専門メーカーによる安心の品質

施工・設置ガイド

本製品は屋内専用の壁面取付型です。以下の手順に従って施工を行ってください。

確認項目 この製品での考え方
配線方式 リード線式 2芯線（赤：DC12Vプラス / 黒：DC12Vマイナス）を接続します。
適合ボックス 1個用スイッチボックスに適合します。壁面埋込の際はボックスを事前に埋設してください。
連動動作 電源が供給されている間、継続して鳴動・点灯します。タイマー保持が必要な場合は上位コントローラー側で制御してください。
設置場所制限 屋内専用です。水のかかる場所や湿気の多い浴室、屋外への設置は避けてください。

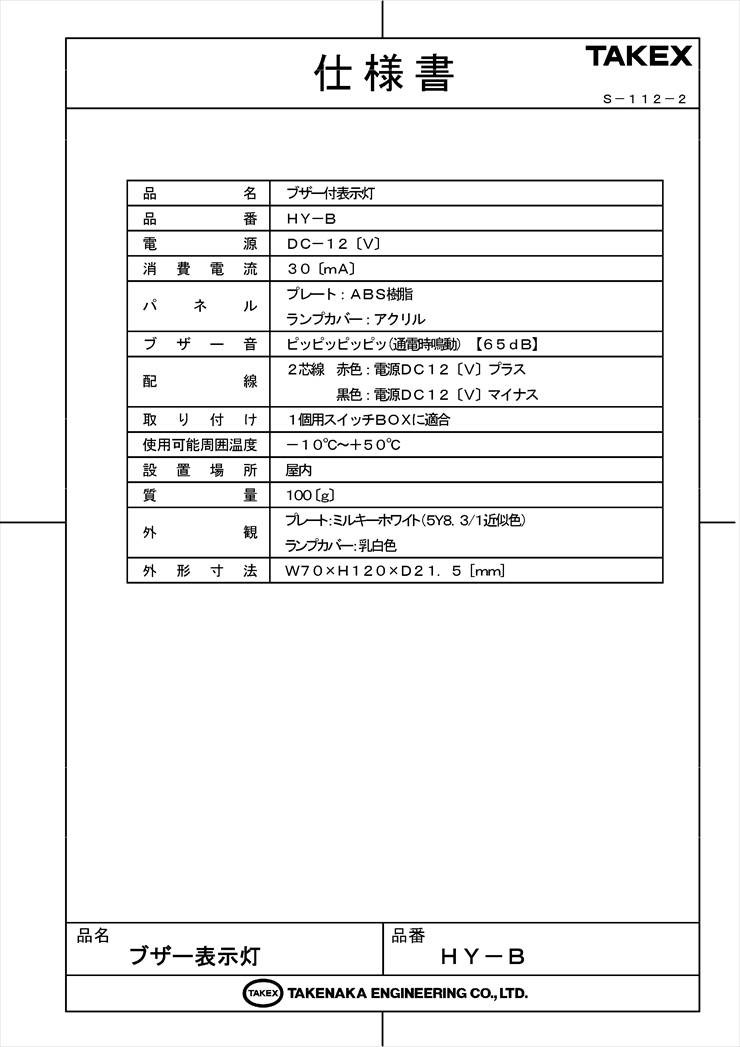

製品仕様

項目 内容
品名 ブザー付表示灯
品番 HY－B
電源 DC－12 [V]
消費電流 30 [mA]
パネル プレート：ABS樹脂
ランプカバー：アクリル
ブザー音 ピッピッピッピッ（通電時鳴動）【音圧：65dB】
配線 2芯線 赤色：電源DC12 [V] プラス
黒色：電源DC12 [V] マイナス
取り付け 1個用スイッチBOXに適合
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 屋内
質量 約100 g
外観 プレート：ミルキーホワイト（5Y8.3/1近似色）
ランプカバー：乳白色
外形寸法 W70 × H120 × D21.5 [mm]

FAQ

Q：ブザーの音量は調節できますか？ A：いいえ、音量は65dBの固定となっており、調節機能はございません。
Q：電源を逆に接続するとどうなりますか？ A：極性がありますので、逆に接続すると動作しません。赤をプラス、黒をマイナスに接続してください。
Q：ブザーだけを止めてLEDだけ点灯させることはできますか？ A：本製品はブザーとLEDが内部で連動しているため、個別に制御することはできません。
Q：屋外の軒下で使用できますか？ A：本製品は屋内専用仕様です。屋外や湿気の多い場所（浴室など）での使用は故障の原因となりますのでお控えください。
Q：連続して鳴らし続けても大丈夫ですか？ A：定格電圧の範囲内であれば連続通電可能ですが、緊急通知用としての運用を推奨いたします。
Q：取付用のスイッチボックスは付属していますか？ A：スイッチボックスは付属しておりません。別途、市販のJIS 1個用スイッチボックスをご用意ください。
Q：電池で動かすことは可能ですか？ A：DC12Vの電源供給が必要です。006P(9V)乾電池などでは電圧が不足し、正常に動作しない可能性があります。
Q：ブザーの音はどのような音ですか？ A：「ピッピッピッピッ」という電子音の断続音になります。
Q：消費電流が30mAとありますが、ACアダプターは何を使えばよいですか？ A：DC12V出力のACアダプターをご使用ください。本製品単体であれば容量の小さいものでも動作しますが、システム全体の電流値に合わせて選定してください。
Q：壁に穴を開けずに設置できますか？ A：露出用のスイッチボックス（モール用など）を使用すれば、壁面埋込をせずに設置することも可能です。
