HY-2 表示灯 緊急時の呼び出しに!鮮やかな赤色が点灯 TAKEX 竹中エンジニアリング [HY-2]

HY-2 表示灯 緊急時の呼び出しに!鮮やかな赤色が点灯 TAKEX 竹中エンジニアリング [HY-2]

販売価格: 会員のみ販売

商品詳細

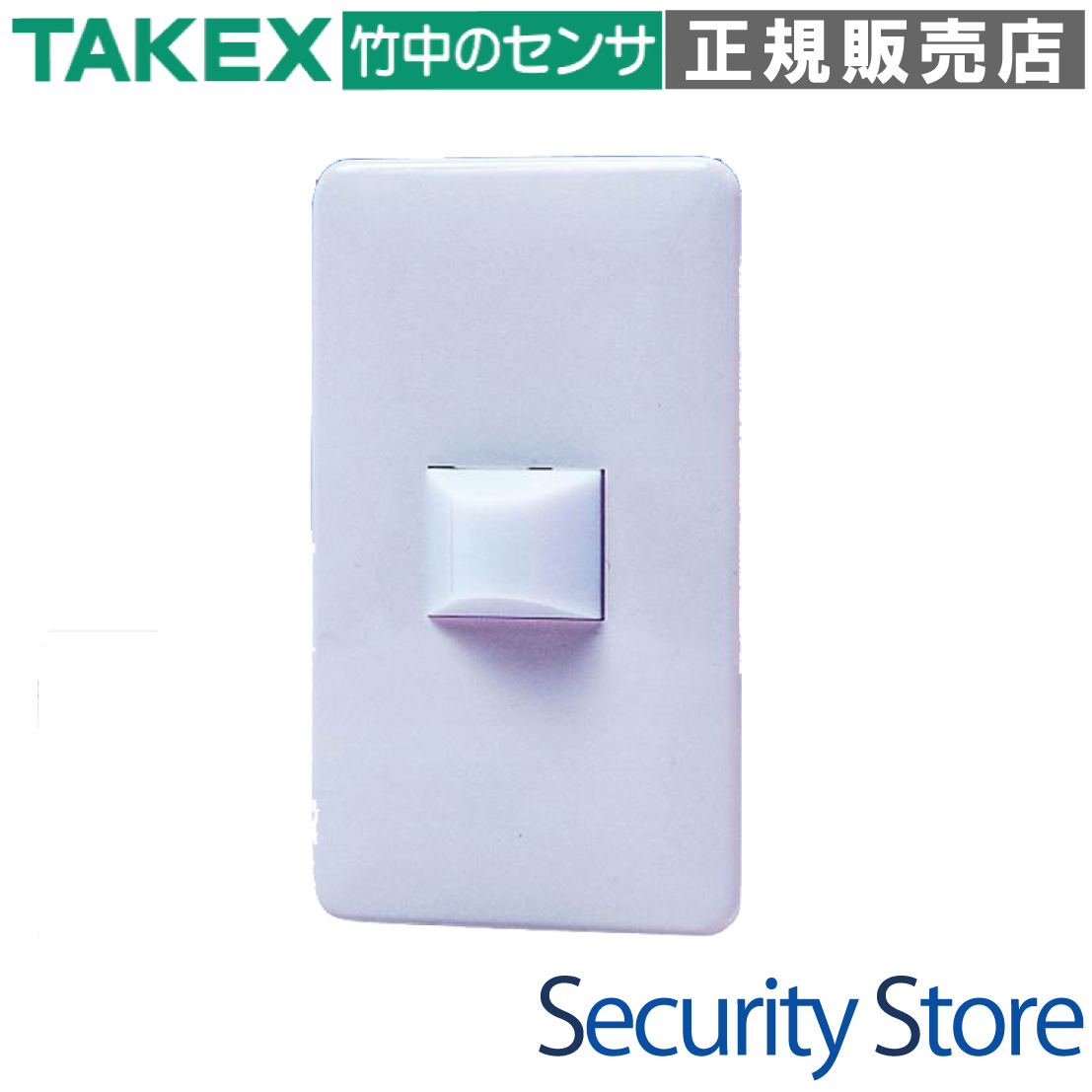

TAKEX（竹中エンジニアリング） 表示灯 屋内用 赤色LED 緊急呼出し連動

HY-2 表示灯 緊急時の呼び出しに!鮮やかな赤色が点灯

HY-2は、医療施設や福祉施設、オフィスなどで緊急状態や呼び出しを視覚的に通知するための、赤色LED採用の屋内用表示灯です。平常時は空間に溶け込み、通電時には鮮やかな赤色点灯で周囲に確実な報知を行います。

  • 型番： HY-2
  • 製品名： 表示灯
  • 方式 / カテゴリ： 赤色LED表示灯（屋内専用）
  • 主な用途： 緊急呼出し通知、使用中表示、異常発生報知
  • 設置場所： 屋内（1個用スイッチボックス適合）
  • 電源： DC12V（消費電流 18mA以下）
HY-2 表示灯

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 病院や高齢者施設の緊急呼出し通知
  • 多目的トイレの「使用中」ステータス表示
  • 工場の生産ラインにおける異常警報ランプ
  • 無人受付システム等の呼出し動作確認

導入前に確認したいポイント

  • 屋内専用です（屋外・水回りは不可）
  • 動作にはDC12Vの電源供給が必要です
  • 単独動作せず、表示盤等との連携が前提です
  • 壁面埋込には1個用スイッチボックスが必要です

特長

あらゆる表示盤・システムに接続可能

チャンネル表示盤など、さまざまな制御機器・受信機と接続することができます。センサーや押しボタンスイッチが検知した状態を、離れた場所から「光」によって直感的に判断できるため、迅速な対応が求められる現場に最適です。

平常時の調和と、緊急時の高い視認性

プレート部には清潔感のあるミルキーホワイトを採用。病院や公共施設の白い壁面に違和感なく溶け込むデザインです。一方、点灯時には乳白色のカバー内部で赤色LEDが鮮やかに発光し、遠くからでも一目で「異常」や「呼び出し」を確認できる高い視認性を誇ります。

システムに負担をかけない低消費電力設計

DC12V動作時の消費電流はわずか18mA以下。非常に省電力な設計となっているため、多数の表示灯を同一システム内に設置する場合や、バックアップバッテリーを用いた運用においても、電源設備への負荷を最小限に抑えることができます。

1個用スイッチボックス適合で美しい仕上がり

JIS規格の「1個用スイッチボックス」に適合するサイズ設計となっており、壁面への埋込設置が容易です。配線を壁内に隠蔽できるため、施工後の外観を非常にスッキリと美しく保つことが可能です。

長期運用に適した堅牢なマテリアル

ベースプレートには耐久性と耐候性に優れたABS樹脂を、ランプカバーには光を効率よく拡散させるアクリル素材を採用。約67gという軽量設計ながら、施設内での長期的な稼働に耐えうる堅牢な品質を確保しています。

幅広い屋内環境に対応する動作性能

使用可能周囲温度は-10℃から+50℃まで対応しており、冷暖房のない廊下や倉庫などの環境でも安定して動作します。日本の施設環境において、場所を選ばず（屋内限定）汎用的に使用できるスペックを備えています。

選定時に評価したい強み

  • 確実な通知： 赤色LEDによる鮮やかな発光で、見落としを防ぎます。
  • 省電力： 18mA以下の低電流で、連続点灯でもシステム負荷が低い。
  • 施工性： 一般的な1個用スイッチボックスにそのまま適合します。
  • 実績： 防犯・セキュリティ分野で信頼の厚いTAKEX（竹中エンジニアリング）製。

施工・設置ガイド

本製品は屋内壁面への設置を想定しています。設置の際は、以下の手順および注意点を確認してください。

確認項目 この製品での考え方
設置方法 1個用スイッチボックスを用いた埋込設置。
電源配線 2芯リード線式。橙色がプラス（＋）、青色がマイナス（－）です。
極性確認 DC12V専用のため、極性を誤ると点灯しません。施工時に必ず確認してください。
環境条件 水のかかる場所、直射日光の当たる場所、湿度の高すぎる場所は避けてください。

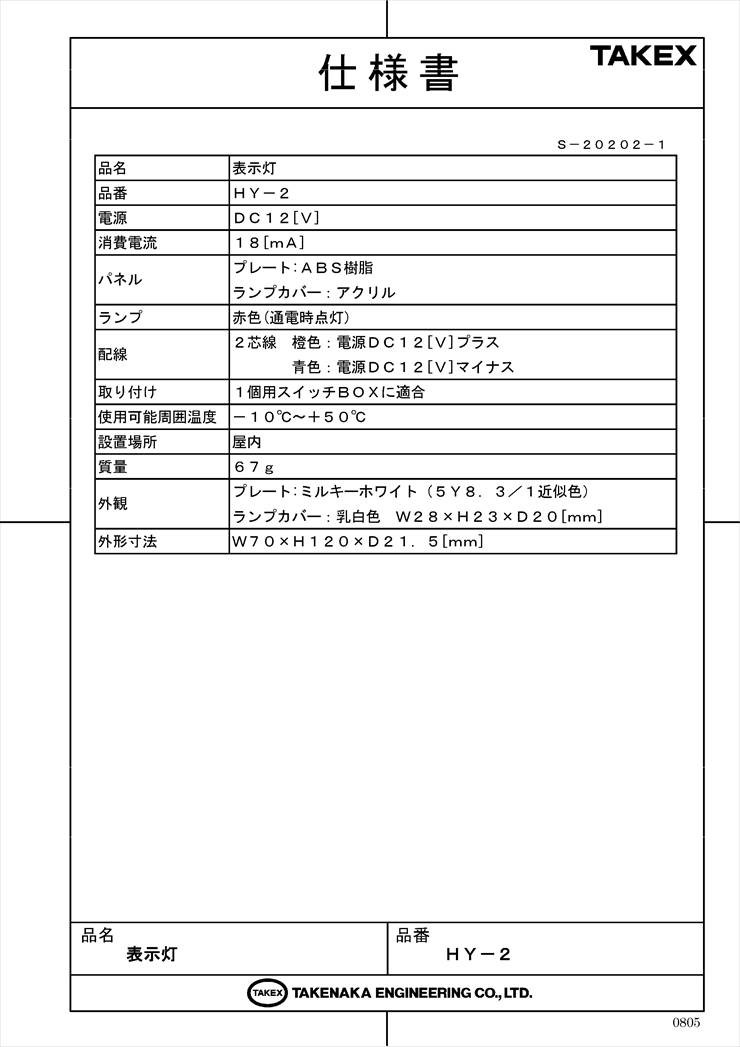

製品仕様

項目 内容
品名 表示灯
品番 HY-2
電源 DC12V
消費電流 18mA以下
パネル材質 プレート：ABS樹脂
ランプカバー：アクリル
ランプ仕様 赤色（通電時点灯）
配線方式 2芯線 橙色：電源DC12Vプラス / 青色：電源DC12Vマイナス
取り付け 1個用スイッチボックスに適合
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内
質量 約67g
外観仕様 プレート：ミルキーホワイト（5Y8.3/1近似色）
ランプカバー：乳白色（突起部：W28×H23×D20mm）

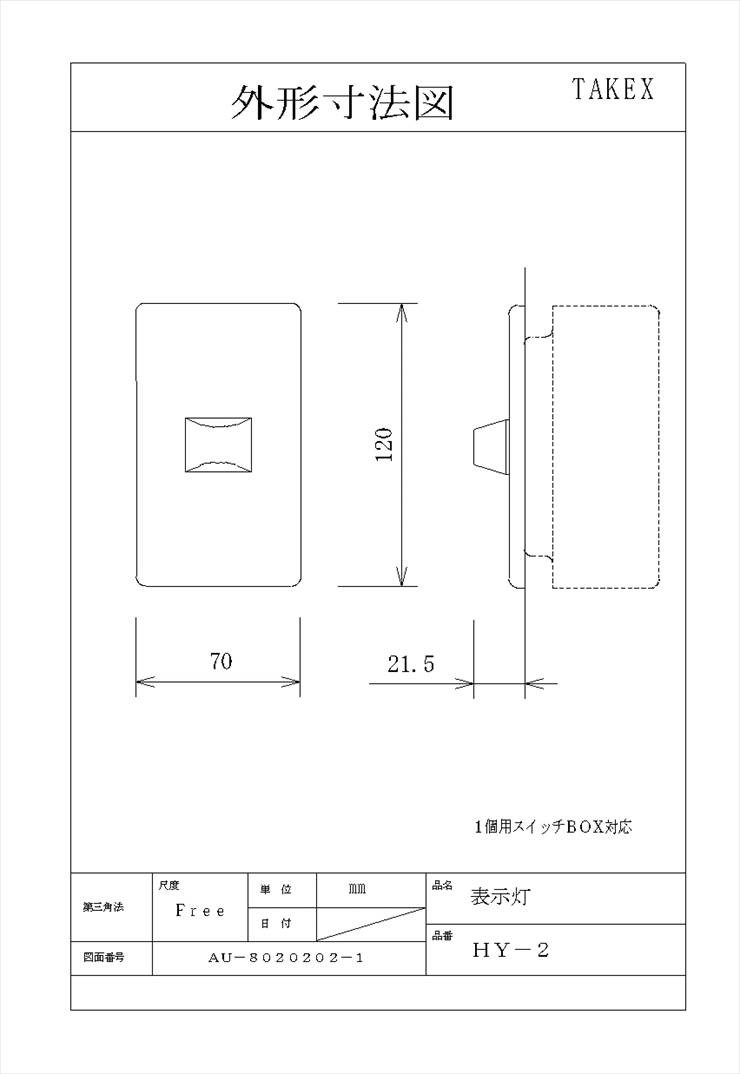

外形寸法 W70 × H120 × D21.5mm

FAQ

Q：この製品単体で呼び出しボタンとして機能しますか？ A：いいえ、本製品は「表示灯」であり、別途スイッチや表示盤等からの電源供給（DC12V）を受けて点灯する仕組みです。単体でボタン入力はできません。
Q：電源はAC100Vのコンセントから直接取れますか？ A：いいえ、DC12V専用です。AC100Vを直接接続すると故障しますので、必ず安定化電源や表示盤の外部電源出力を利用してください。
Q：配線の色に決まりはありますか？ A：はい、橙色がプラス（＋）、青色がマイナス（－）です。極性を逆に接続すると点灯しませんのでご注意ください。
Q：浴室の中に設置することは可能ですか？ A：いいえ、本製品は屋内用で防水仕様ではありません。水気のある場所や湿気の多い浴室内部での使用は避けてください。廊下側への設置を推奨します。
Q：平常時（消灯時）はどのような見た目ですか？ A：平常時はランプカバーが乳白色、プレートがミルキーホワイトのため、清潔感のある落ち着いた外観です。
Q：1個用スイッチボックス以外の場所にも設置できますか？ A：壁面に直接取り付けることも可能ですが、配線隠蔽や固定の安定性の面から1個用スイッチボックスへの適合を推奨しています。
Q：LEDの寿命はどのくらいですか？ A：LEDを採用しているため長寿命ですが、具体的な時間は使用環境に依存します。18mAの低電流設計により、熱による劣化を抑えた運用が可能です。
Q：DC24Vのシステムで使用できますか？ A：本製品はDC12V専用仕様です。DC24V環境で使用される場合は、降圧アダプター等が必要になりますが、基本的にはDC12Vでの運用を推奨します。
Q：プレートの色を塗り替えることは可能ですか？ A：ABS樹脂製のため塗装自体は可能ですが、メーカー保証の対象外となるほか、材質の劣化を招く恐れがあるため推奨いたしません。
Q：氷点下の環境でも使用できますか？ A：使用可能周囲温度の下限は-10℃です。結露しない環境であれば、寒冷地の屋内でもご使用いただけます。
