ランダムテンキースイッチ [ACS-101]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）テンキースイッチ入退室管理電気錠制御警備システム連動

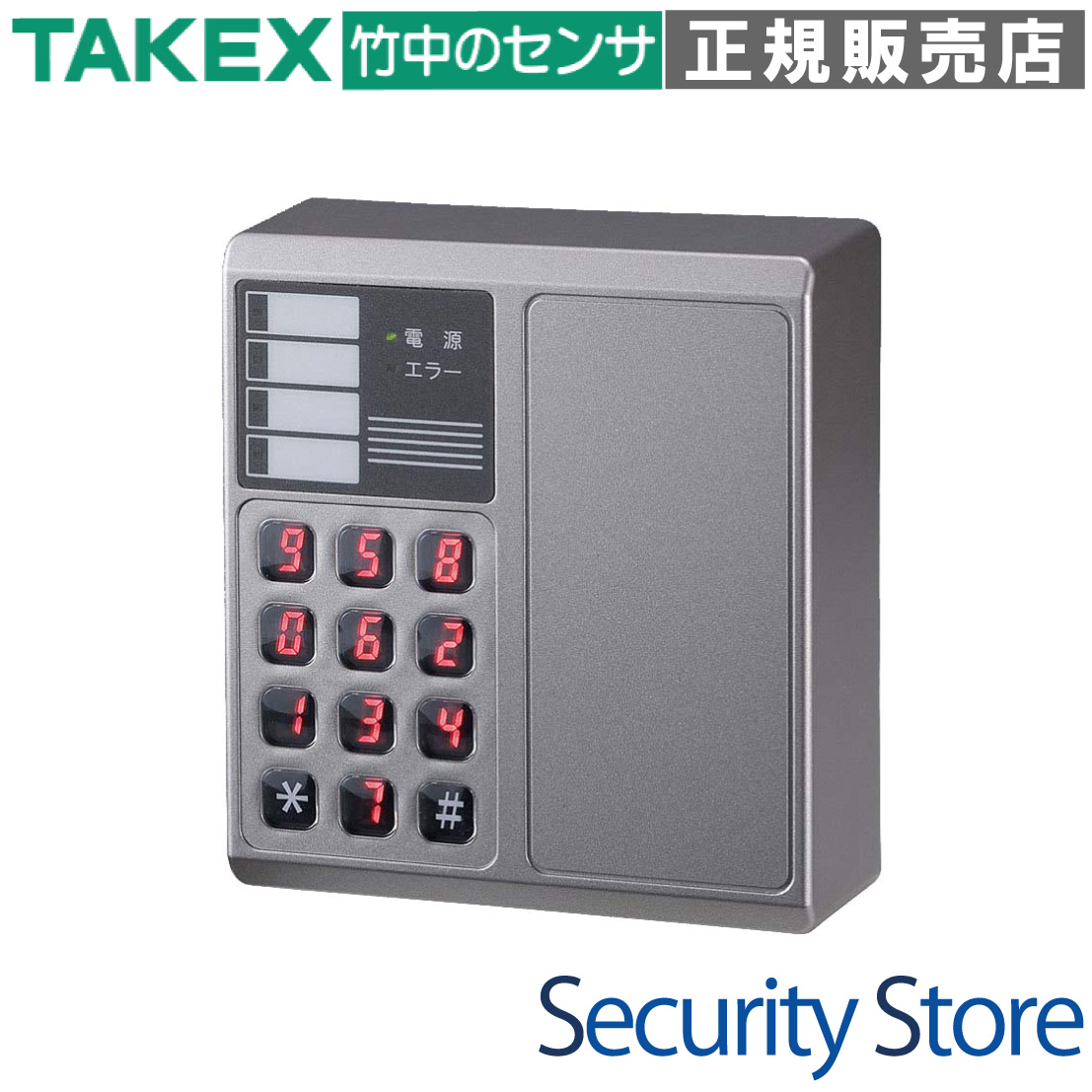

ACS-101 ランダムテンキースイッチ

ACS-101は、暗証番号入力によって警備システムと電気錠を1台で統合管理できる高セキュリティ仕様のテンキースイッチです。使うたびに数字の配置が変わる「ランダム表示機能」と、横からの視線を遮る「特殊フィルム」を採用し、暗証番号の特定リスクを最小限に抑えます。

型番： ACS-101
製品名： ランダムテンキースイッチ
方式 / カテゴリ： 7セグメントLEDランダム表示型テンキーユニット
主な用途： オフィス・倉庫の入退室管理、警備システムのセット/リセット操作
設置場所： 屋内・半屋外（直接雨のかからない壁面）
電源電圧： DC10V〜30V（極性あり）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスやテナントの夜間警備操作
重要室（サーバー室等）の電気錠管理
複数の担当者が利用する共有ドアの解錠
不特定多数が通る場所での番号漏洩防止

導入前に確認したいポイント

直接雨がかかる場所ではありませんか？
DC12Vまたは24Vの電源確保は可能ですか？
露出配線の場合は本体下部からのみ可能です
暗証番号の管理者は決まっていますか？

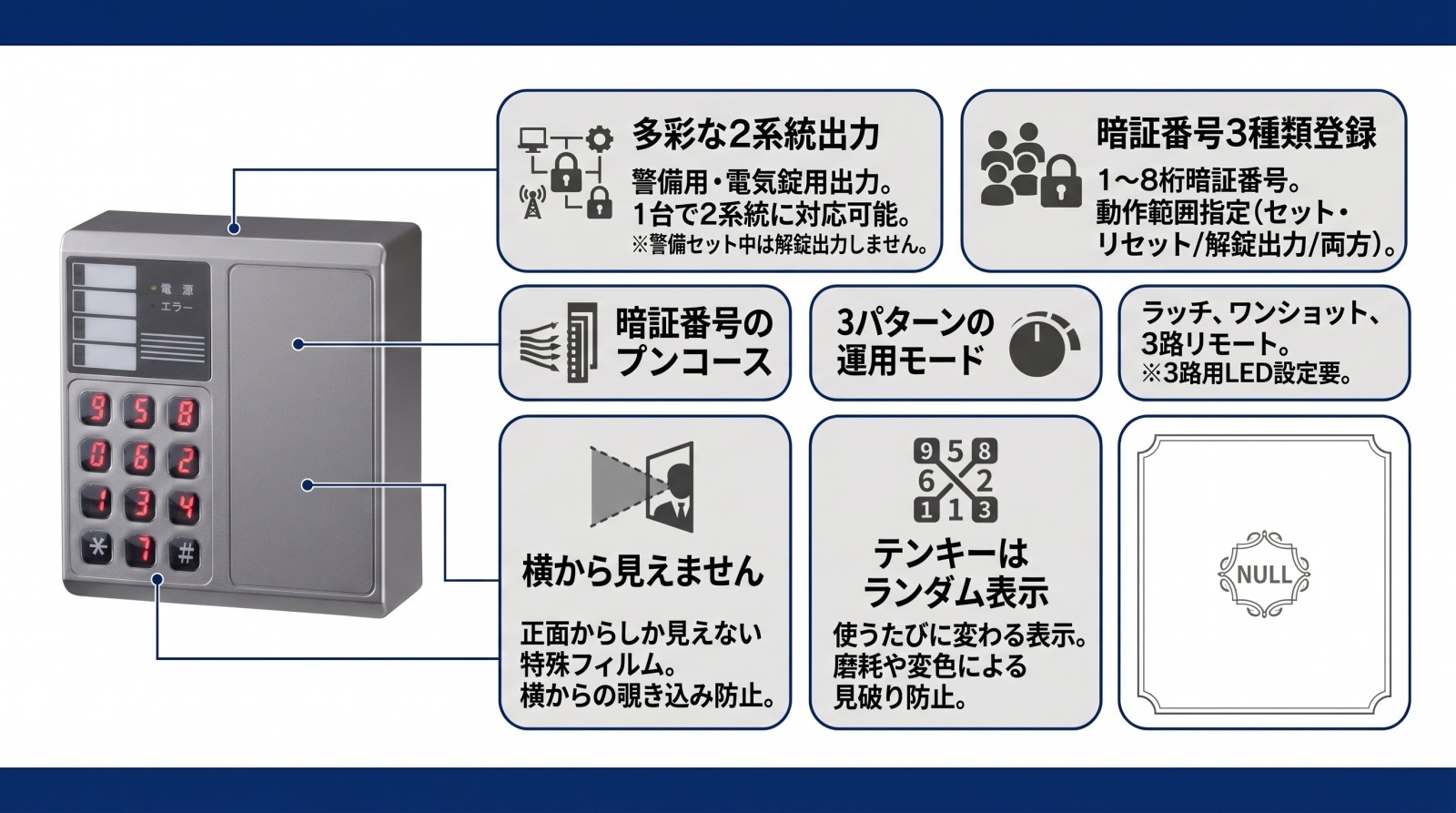

特長

不正解読を許さない「ランダム表示機能」

テンキーの表示配置は、使用するたびにランダムに変化します。特定の数字だけが磨耗したり、指紋の痕跡が残ったりすることで暗証番号を見破られるリスクを根本から排除し、高いセキュリティ性を維持します。（設定により固定表示も可能です）

横からの覗き見をブロックする特殊フィルム

表示面には正面からしか数字が見えない特殊フィルムを採用しています。操作中に横から覗き込まれても暗証番号が読み取られない設計となっており、人の出入りが多い共用部でも安心して操作いただけます。

警備と電気錠を1台で「2系統独立制御」

1台で警備用出力と電気錠解錠出力の2系統を保持しています。警備のセット/リセット操作と、扉の解錠をこの1台に集約できるため、施工コストの削減と壁面の省スペース化を実現します。

現場に合わせた「3つの運用モード」

「ラッチモード（警備切替）」「ワンショットモード（電気錠等の限時出力）」「3路リモートスイッチモード（メーカー製コントローラ連動）」の3パターンから選択可能。あらゆるセキュリティ現場の要件に柔軟に対応します。

権限を細分化できる「3種類のユーザー暗証番号」

最大3通りまでのユーザー暗証番号を登録できます。番号ごとに「警備操作のみ」「解錠のみ」「両方可能」といった動作範囲を個別に指定できるため、ユーザーの権限に基づいたきめ細やかな運用が可能です。

セキュリティを強固にする「操作ロック機能」

暗証番号を5回連続で誤入力すると、セキュリティロックが発動し、3分間操作を一切受け付けなくなります。総当たり攻撃などの不正操作に対する物理的な防御力を備えています。

幅広い電源電圧への対応

DC10V〜30Vという広範囲な電圧に対応しているため、DC12Vのセキュリティシステムだけでなく、DC24Vのビル管理システムや電気錠電源盤からも直接給電が可能です。

    選定時に評価したい強み
    高耐久性： 樹脂製のシルバーメタリック塗装仕上げで、高級感と耐久性を両立。
状態把握： セット/リセット、ループ異常、エラー等を複数のLEDで明確に表示。
破壊検知： タンパー出力を搭載し、本体の取り外しや破壊行為を即座に通知可能。
自由度： キー操作音の無音化やLED発光色のカスタマイズ（赤/緑）が可能です。



施工・設置ガイド

本製品は屋内または半屋外の壁面に設置してください。半屋外の場合、直接雨水がかかる場所は避け、壁面との隙間にコーキング処理を施してください。配線は18番までの端子台方式で、結線ミスを防ぐための明確な端子配置となっています。

確認項目	この製品での考え方
設置高さ	操作性を考慮し、床面から1.2m〜1.5m程度を推奨。
露出配線	本体下部のノックアウトを使用。上部からは不可。
暗証番号桁数	1桁から最大8桁まで設定可能。高い安全性のために4桁以上を推奨。
外部連携	無電圧接点入出力により、他社製警備パネルとも連動可能。

配線端子仕様

端子番号	機能	詳細仕様
1 - 2	電源入力	DC10〜30V（極性あり）
3 - 4	セット・リセット入力	無電圧接点入力（a/b接点切替）※ラッチモード用
5 - 6	ループ入力	無電圧接点入力（a/b接点切替）センサー接続用
6 - 7	解錠禁止入力	無電圧接点入力（a接点）閉で解錠出力を禁止
8 - 9	予備灯入力	無電圧接点入力（a接点）外部機器の状態表示用
10 - 11 - 12	セット・リセット出力	無電圧接点出力（c接点） AC/DC30V 0.1A
13 - 14	電気錠解錠出力	無電圧接点出力（a接点） AC/DC30V 0.1A
15 - 16	警報出力	無電圧接点出力（b接点）ループ異常時に「開」
17 - 18	タンパー出力	無電圧接点出力（b接点）カバー外れ時に「開」

製品仕様

項目	内容
品名・品番	ランダムテンキースイッチ ACS-101
電源電圧	DC10〜30V（極性あり）
消費電流	250mA以下（DC12V時） / 150mA以下（DC24V時）
暗証番号登録数	マスター：1通り（4〜8桁） / ユーザー：3通り（1〜8桁）
運用モード	ラッチモード / ワンショットモード / 3路リモートスイッチモード
出力タイマー	ワンショット時：1秒または 5秒（切替可能）
操作キー	数字キー（10個）：0〜9（ランダム表示） / 機能キー（2個）：＊、＃
内蔵ブザー	キー操作音、照合音、エラー音、警報音（各無音設定可能）
付帯機能	警報メモリ機能、強制出力機能（ループ異常時のセット許可）
使用周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内・半屋外壁面（直接雨のかからない場所）
質量	約470g
外形寸法	W75 × H120 × D46mm
外装	樹脂（シルバーメタリック塗装）

FAQ

Q：暗証番号は何桁まで設定できますか？ A：ユーザー暗証番号は1桁から8桁まで、3種類登録可能です。セキュリティ確保のため、4桁以上での運用を推奨しております。

Q：雨が当たる屋外に設置しても大丈夫ですか？ A：完全な防水構造ではないため、直接雨のかからない場所に設置してください。軒下などの半屋外であれば設置可能です。

Q：暗証番号を何度も間違えるとどうなりますか？ A：5回連続で誤入力すると、セキュリティロックが作動し、3分間操作が不可能になります。この間はエラー灯が点灯します。

Q：待機中、テンキーが表示されていないのですが故障ですか？ A：故障ではありません。省電力とセキュリティのため、待機中は「＃」キーのみが点灯しています。「＃」を押すことでテンキーが点灯します。

Q：マスター暗証番号を忘れてしまいました。 A：マスター番号を忘れると新規ユーザー登録や変更ができなくなります。施工時に必ず控えを安全な場所に保管してください。初期値は「5947211」です。

Q：夜間に操作音を消すことはできますか？ A：はい、設定によりキー操作音や完了音を個別に無音にすることが可能です。

Q：電源はAC100Vを直接接続できますか？ A：できません。DC10V〜30Vの直流電源が必要です。別途ACアダプターや電源装置をご用意ください。

Q：数字の並びを固定（ランダムを解除）することは可能ですか？ A：はい、内部設定コマンドにより固定表示モードに切り替えることも可能です。

Q：2台のテンキーで1つのドアを制御できますか？ A：「3路リモートスイッチモード」を使用し、対応するコントローラと組み合わせることで、表裏2箇所からの操作などが可能です。

Q：扉が開いたままの状態でも警備セットできますか？ A：通常はエラーになりますが、「強制出力機能（DIPスイッチB-7）」を有効にすることで、異常時でも強制的にセットさせることが可能です。
