赤外線センサー [PLC-6SR]

赤外線センサー [PLC-6SR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 来客カウンター用 埋め込み型 DC10〜30V

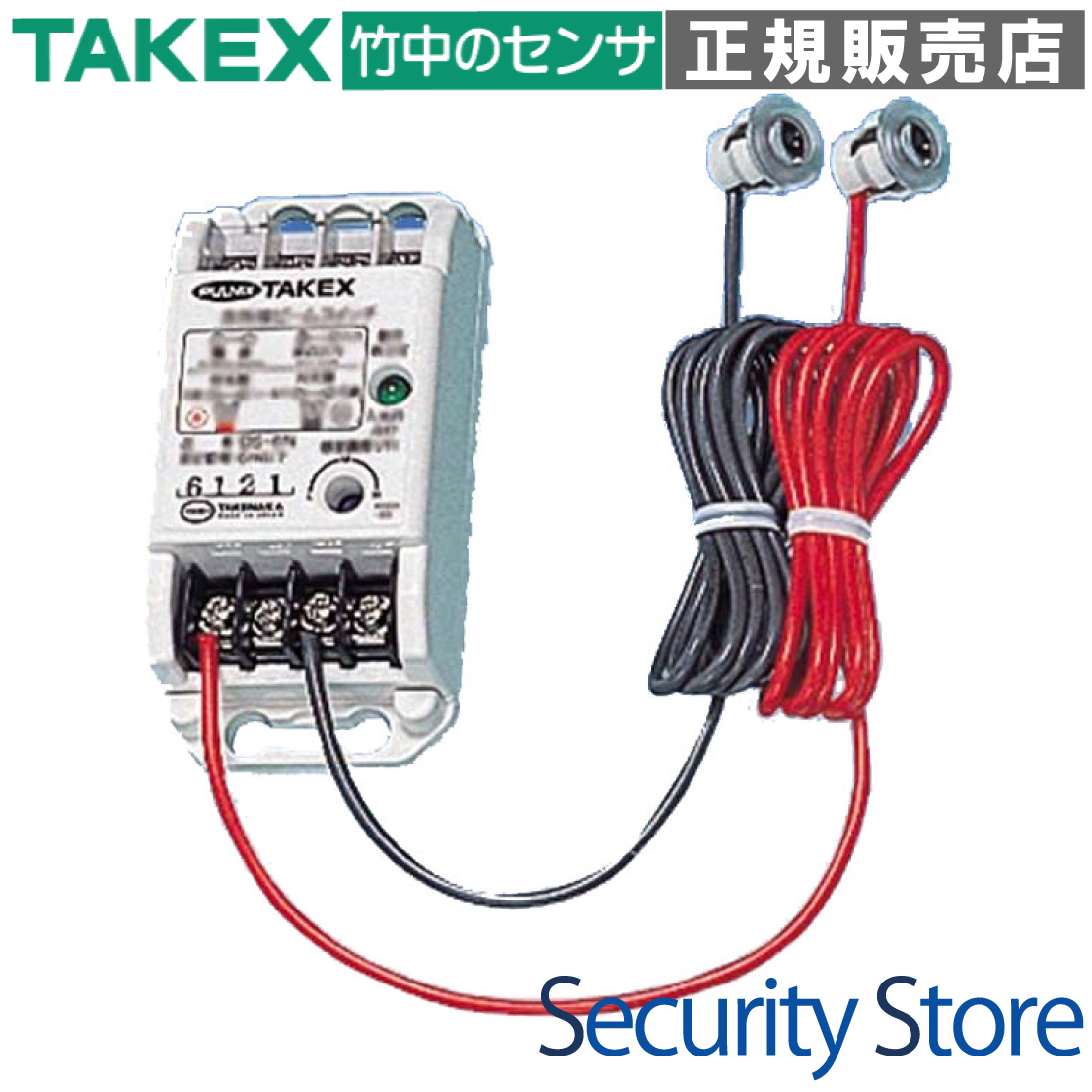

赤外線センサー PLC-6SR

PLC-6SRは、来客カウンターや自動制御に最適な、超小型・埋め込み型の近赤外線対向型センサーです。 わずかなスペースに設置可能なセンサーヘッドと、現場を選ばない無極性ワイド電源への対応により、商業施設から工業用ラインまで幅広いシーンで確実な物体検知を実現します。

  • 型番： PLC-6SR
  • 方式： 近赤外線対向型（透過型）
  • 検知距離： 最大6m（オプション使用で10mまで対応）
  • 主な用途： 来客数カウント、通過検知、自動ドア・シャッター連動、機器制御
  • 電源： DC10V〜30V（無極性）

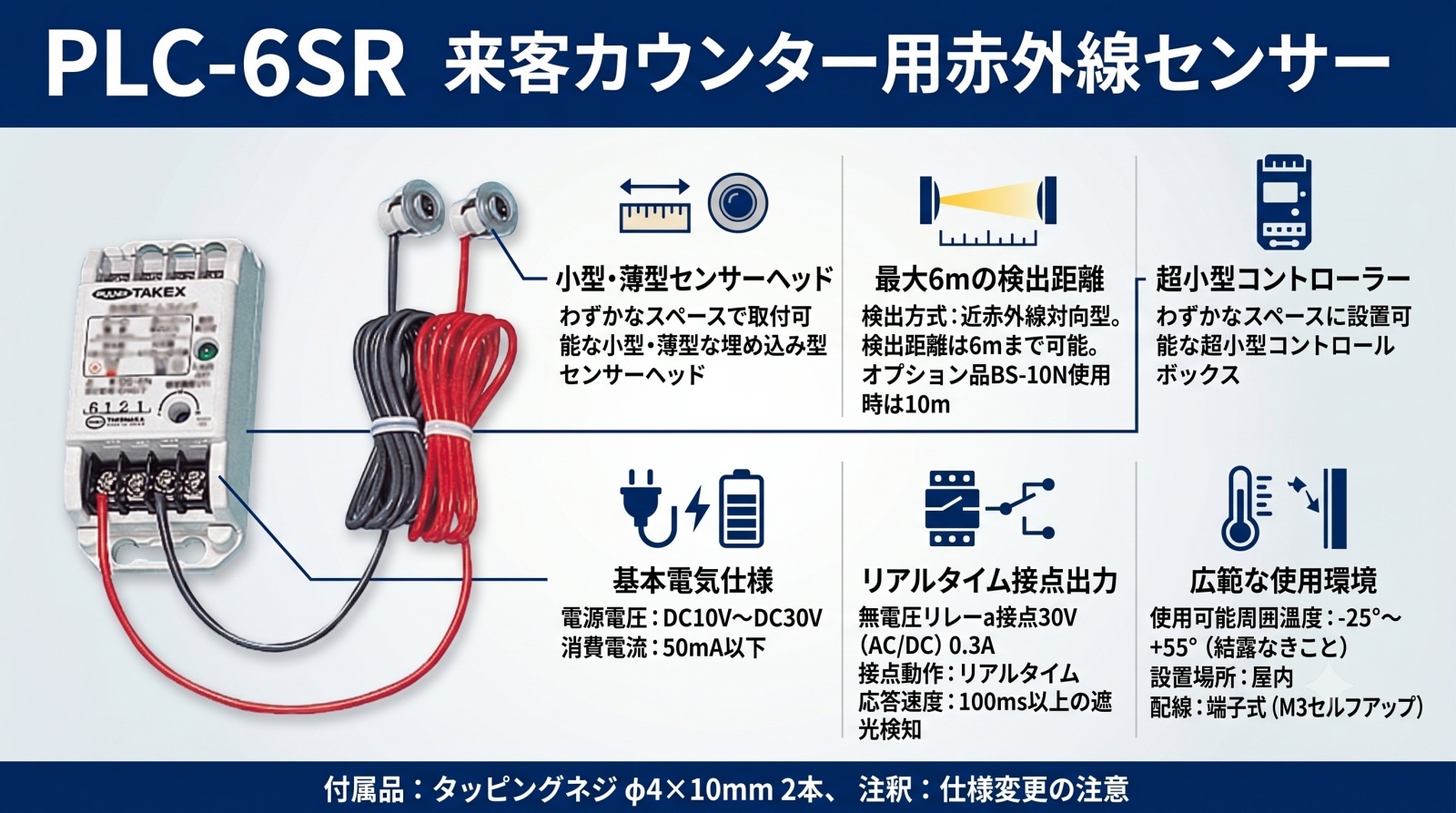

PLC-6SR 赤外線センサー

資料ダウンロード

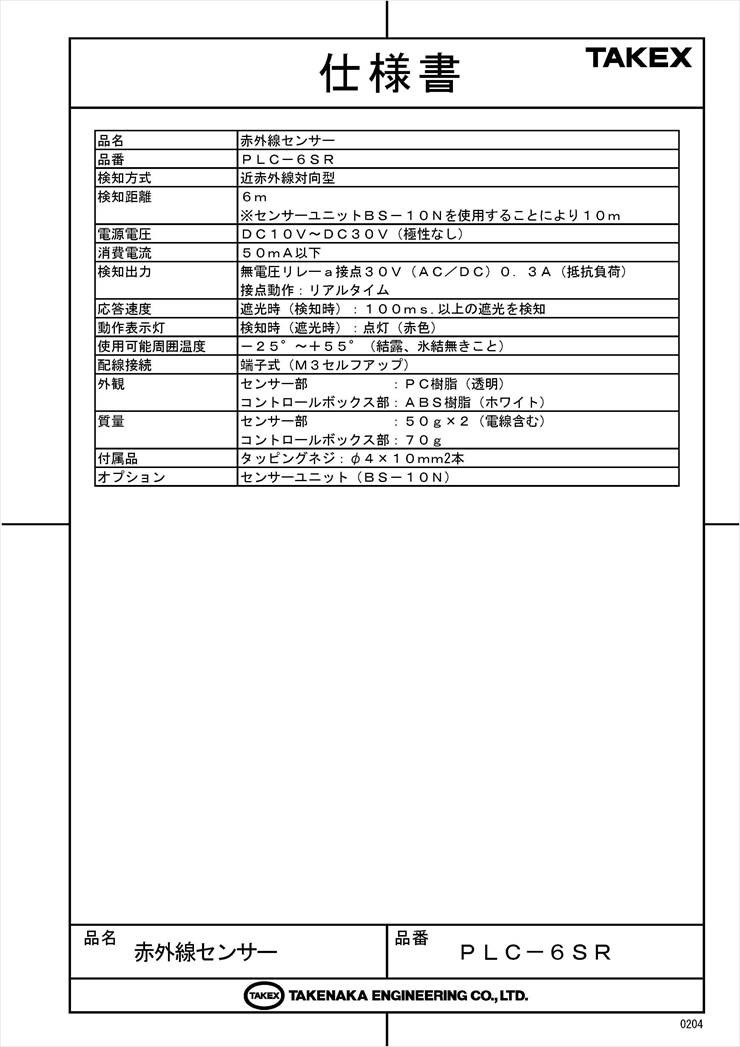

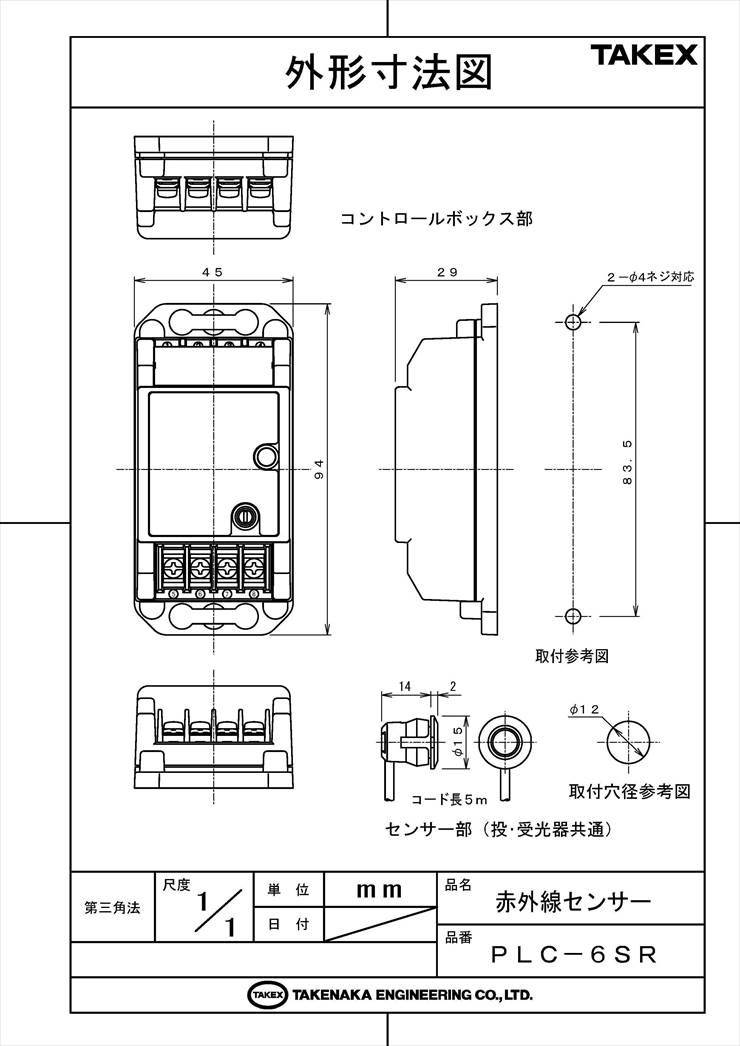

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗・商業施設の来客数カウント用センサー
  • 自動ドアやゲートの通過確認
  • 工場ラインにおける製品の通過検知
  • 埋め込み施工が必要な意匠重視の現場

導入前に確認したいポイント

  • センサー間距離が6m以内か（10m時はオプション必要）
  • 設置面の板厚が1.5mm〜2.0mmの範囲内か
  • 受光側ケーブルの延長予定はないか（非推奨）
  • DC10V〜30Vの電源供給が可能か

特長

超小型・薄型設計による自由度の高い設置

センサーヘッドはφ12mmの穴あけ加工で取り付け可能な極小サイズです。什器や壁面、パネル内など、従来のセンサーでは設置が困難だったわずかなスペースにもスッキリと埋め込み施工が可能です。

100msの遮光応答速度による誤報低減

100ミリ秒以上の遮光を検知するハードウェアチューニングを施しています。これにより、検知経路上を横切る小さな虫や落下物などのノイズを物理的にフィルタリングし、人や物体の通過のみを正確に捉えます。

無極性ワイドレンジ電源の採用

DC10V〜DC30Vの幅広い電圧に対応し、かつ極性がないため、現場でのプラス・マイナス接続間違いによる基板焼損リスクを完全に排除。施工の安全性と効率を大幅に高めています。

リアルタイムな無電圧接点出力

遮光状態に連動してダイレクトにリレーを駆動させるリアルタイム出力を採用。タイムラグのない信号伝達が可能なため、後段の来客カウンターやPLC（シーケンサー）との連携において高い親和性を発揮します。

長距離検知への拡張性（最大10m）

標準で6mまでの検知が可能ですが、別売のオプションセンサーユニット「BS-10N」を使用することで、最大10mまでの長距離警戒にも対応。現場の環境変化に柔軟に適応します。

動作確認を容易にするインジケーター

投光側センサー背面に赤色LEDの動作表示灯を搭載。遮光時に点灯するため、施工時の光軸調整や運用中の動作チェックが目視で簡単に行えます。

堅牢なハードウェア・リレーロジック

複雑なソフトウェア処理を排し、物理的なリレーロジックに徹することで、雷サージや外来ノイズによるシステムフリーズを防止。過酷な現場環境下でも極めて安定した稼働を実現します。

メンテナンス性を考慮したセルフアップ端子

コントロールボックス内にはM3セルフアップ端子を採用。配線作業が容易であり、経年によるネジの緩みや接触不良を防ぐ、プロ仕様の設計となっています。

選定時に評価したい強み

  • 施工性： φ12mmの穴あけのみで埋め込み可能なセンサーヘッド
  • 信頼性： ノイズを排除する100ms応答速度とTAKEX品質の対向型検知
  • 汎用性： 無極性電源対応で、あらゆるDC電源システムに直結可能
  • 保守性： 表示灯と感度調整ボリュームにより、現場での切り分けが容易

施工・設置ガイド

インジケーターの挙動

状態 LED表示（投光側） 検知状態・意味
待機時 消灯 正常（入光中）。ビームが遮られていません。
検知時 点灯（赤色） 遮光中。リレー接点が出力されています。

感度調整ボリュームの設定（実測距離に応じて調整）

実測設置距離 ボリューム位置 備考
1m 未満 L (Low) 至近距離での乱反射による回り込みを防止。
1m 〜 3m 未満 M (Middle) 標準的な設定（出荷時設定）。
3m 〜 6m H (High) 長距離での減衰を補い、確実に検知。

製品仕様

項目 内容
型番 PLC-6SR
検出方式 近赤外線対向型
検知距離 6m（センサーユニットBS-10N使用時は10m）
電源電圧 DC10V〜DC30V（極性なし）
消費電流 50mA以下
検知出力 無電圧リレーa接点 30V(AC/DC) 0.3A（抵抗負荷）
動作：リアルタイム
応答速度 100ms以上の遮光を検知
動作表示灯 検知時（遮光時）に赤色点灯
使用可能周囲温度 -25℃〜+55℃（結露なきこと）
配線接続 端子式（M3セルフアップ）
外観材質 センサー部：PC樹脂（透明）
コントロールボックス：ABS樹脂（ホワイト）
質量 センサー部：50g×2（コード込）
コントロールボックス：70g
付属品 タッピングネジ（φ4×10mm）×2本、端子カバー

FAQ

Q：センサー間の距離が1m以下の場合、注意点はありますか？ A：感度ボリュームを「L」に設定してください。感度が高すぎると壁面などの反射を拾い、物体を遮断しても検知しない（入光状態を維持する）場合があります。
Q：電源のプラスとマイナスを逆に接続してしまっても大丈夫ですか？ A：はい、本機は無極性電源を採用しているため、どちらの向きに接続しても正常に動作します。
Q：検知距離を10mに延ばしたいのですが、可能ですか？ A：別売のオプションセンサーユニット「BS-10N」をご使用いただくことで、10mまで検知距離を拡張することが可能です。
Q：屋外で使用することはできますか？ A：使用可能温度範囲内であれば可能ですが、結露や氷結、激しい雨がビームを遮る環境では誤動作の恐れがあるため、軒下など直接雨のかからない場所への設置を推奨します。
Q：センサーのケーブルを延長することはできますか？ A：原則として延長は推奨されませんが、やむを得ない場合は「投光側（灰色コード）」のみ延長可能です。受光側（赤色コード）は信号減衰に弱いため延長しないでください。
Q：埋め込み用の穴はどのくらいのサイズが必要ですか？ A：φ12mmの正円を開口してください。取付面の板厚は1.5mm〜2.0mmが最適です。
Q：AC100Vの電源を直接入力できますか？ A：できません。故障や火災の原因となりますので、必ずDC10V〜30Vの範囲内の電源をご使用ください。
Q：検知したときだけ接点が閉じる（a接点）仕様ですか？ A：はい、物体を検知（遮光）した際に接点が閉じる「無電圧a接点」仕様です。
Q：レンズが汚れた場合のお手入れ方法は？ A：中性洗剤を薄めた柔らかい布で軽く拭き取ってください。シンナーやベンジン等の溶剤は、PC樹脂を白濁させるため絶対に使用しないでください。
Q：アラーム保持機能（メモリ機能）はありますか？ A：本機にはメモリ機能はありません。リアルタイム出力のみとなります。保持が必要な場合は上位のコントローラー側でロジックを組んでください。
