TAKEX（竹中エンジニアリング）直流電源ユニット AC100-200V対応 1個用スイッチボックスサイズ組込専用

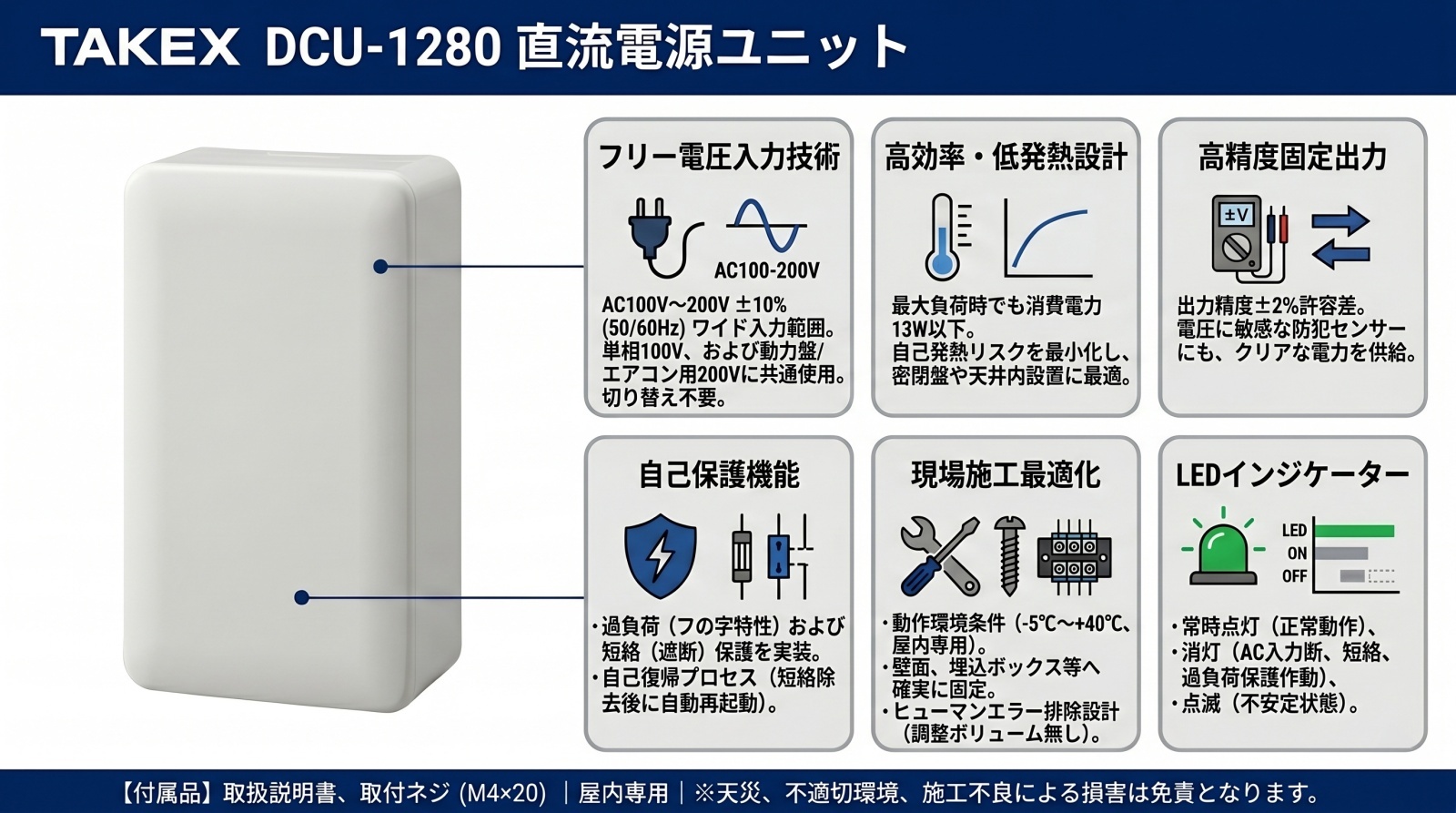

直流電源ユニット DCU-1280

DCU-1280は、1個用スイッチボックス（浅型）に適合する極めてコンパクトな組込専用直流電源ユニットです。商用交流（AC100V〜200V）から安定したDC12Vを生成し、セキュリティセンサーや自動ドア周辺機器への電源供給に最適です。

型番： DCU-1280
製品名： 直流電源ユニット
入力電圧： AC100V〜200V ±10% (50/60Hz)
出力仕様： DC12V 800mA
設置場所： 屋内（1個用スイッチボックス対応）
主な用途： 非接触スイッチ電源、セキュリティ機器、自動ドア周辺機器

資料ダウンロード

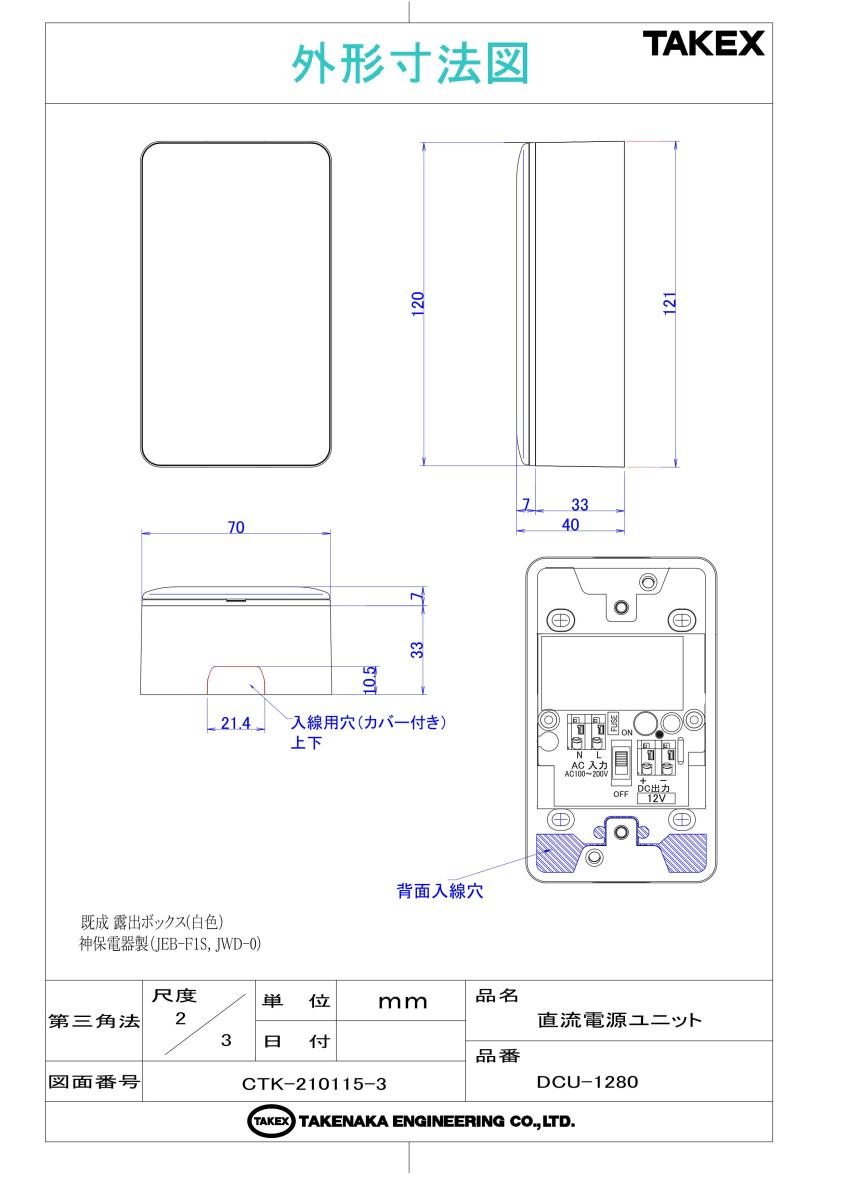

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

非接触スイッチ（DHS-1等）の駆動電源
自動ドアの周辺センサー・制御機器
防犯カメラ・警備用センサーへの給電
1個用スイッチボックス内への隠蔽設置

導入前に確認したいポイント

出力電圧がDC12Vであることを確認
接続機器の合計電流が800mA以下か確認
設置環境が屋内（-5℃〜+40℃）であること
「より線」使用時は棒端子の準備が必要

特長

ワイドレンジ入力「フリーボルト」対応

AC100VからAC200Vまで（±10%）の広い入力電圧範囲に対応しています。現場の電源環境に合わせて100V用・200V用を個別に手配する必要がなく、動力盤からの分岐電源などでも切替スイッチ操作なしでそのまま使用可能です。

1個用スイッチボックス適合の超小型設計

JIS 1個用スイッチボックス（浅型）にスッポリ収まるサイズを実現しました。露出ボックスを用いた壁面設置はもちろん、スイッチ類と一体化した埋込設置など、限られたスペースでの施工において圧倒的な自由度を提供します。

高効率・低発熱による高い信頼性

最新のスイッチング制御テクノロジーにより、最大負荷時でも消費電力を13W以下に抑制。低発熱設計のため、密閉された盤内や天井裏など、熱の逃げにくい場所での長期運用においても安定したパフォーマンスを維持します。

施工ミスを防ぐ「設定レス」のフェイルセーフ設計

出力電圧調整用のボリュームや設定スイッチをあえて排除しています。工場出荷時に高精度（±2%以内）に固定調整されているため、現場での誤操作による過電圧印加トラブルを物理的に防ぎます。接続するだけで常に最適な電圧を供給します。

短絡・過負荷からシステムを守る自己保護機能

出力側の配線短絡（ショート）や過負荷（定格電流オーバー）が発生した際、瞬時に出力を制限・遮断する保護回路を搭載。異常が解消されれば自動的に復帰する電子式を採用しており、ヒューズ交換の手間なくシステムの二次被害を防止します。

直感的な動作ステータス確認ができるLED表示

本体前面に緑色の電源表示灯（LED）を装備。AC電源の供給状態とDC出力の正常性を一目で確認でき、保守メンテナンス時の切り分け作業を迅速化します。異常時は消灯するため、テスターなしでもある程度の初期診断が可能です。

    選定時に評価したい強み
    安定性： 出力精度±2%以内の極めてクリーンな直流電源を供給
施工性： プッシュイン/ネジ締め式端子により確実かつ迅速な配線が可能
安全性： 難燃性樹脂筐体を採用し、自己復帰型の保護回路で発火リスクを低減
汎用性： 電源切替不要のオートボルテージ機能で設計ミスを排除



施工・設置ガイド

本製品は屋内専用です。壁面への固定は付属のネジを使用し、垂直・水平を保って設置してください。配線時には以下のケーブル仕様を厳守してください。

確認項目	この製品での考え方・推奨仕様
適合電線	単線 Φ0.65mm 〜 Φ1.6mm を推奨します。
より線使用時	直接挿入は厳禁です。必ずフェルール端子（棒端子）を圧着してください。
ストリップ長	芯線の露出は9mm〜10mmとしてください。
設置場所制限	浴室・厨房などの高温多湿環境、屋外、砂埃の多い場所は避けてください。

LED表示灯のステータス

LED表示	状態	判断・対応
緑色点灯	正常稼働	AC入力・DC出力ともに正常です。
完全消灯	異常 / 停止	AC入力なし、またはDC出力側の短絡（ショート）による保護動作中です。

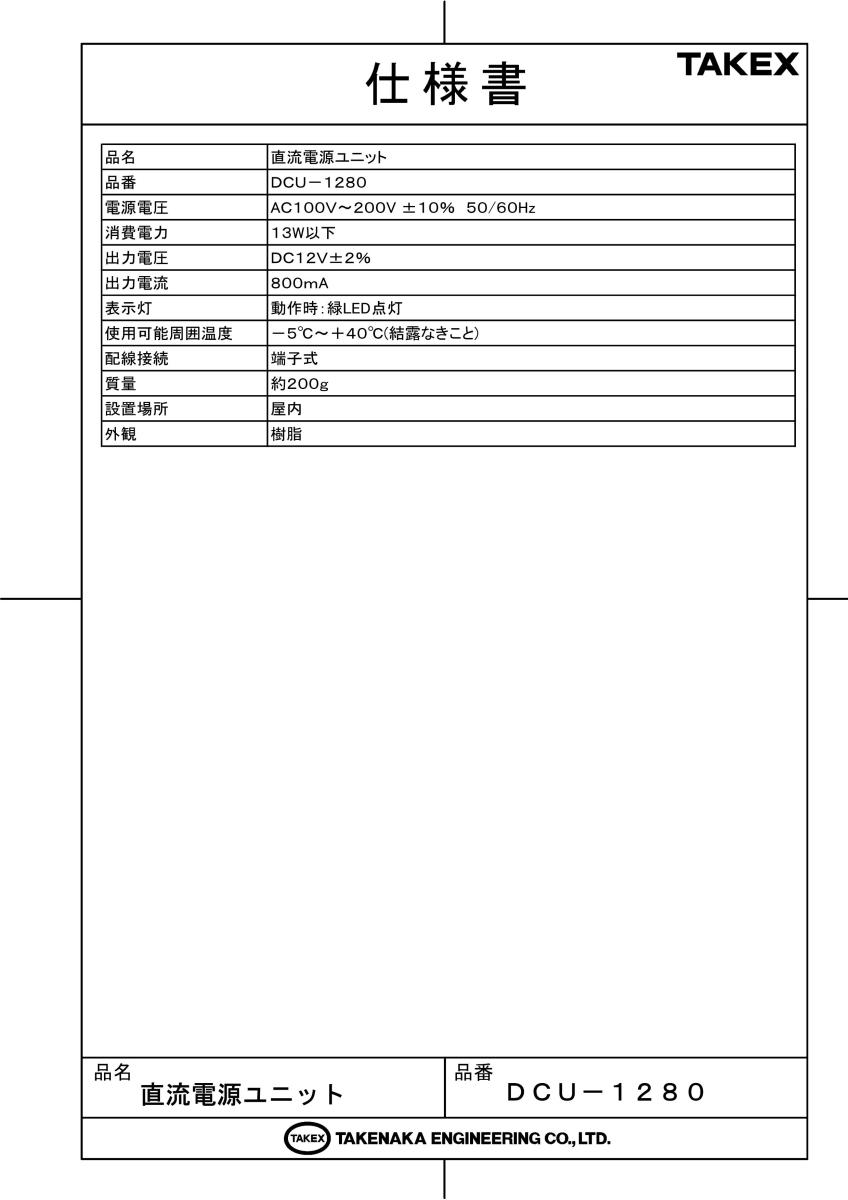

製品仕様

項目	内容
品名	直流電源ユニット
品番	DCU-1280
電源電圧	AC100V〜200V ±10% 50/60Hz
消費電力	13W以下
出力電圧	DC12V ±2%
出力電流	800mA
表示灯	動作時：緑LED点灯
配線接続	端子式
使用可能周囲温度	-5℃〜+40℃（結露なきこと）
設置場所	屋内
外形寸法	W71 × H121 × D42.4 mm
質量	約200g
外観材質	難燃性樹脂

FAQ

Q：AC200Vの電源を接続する場合、スイッチの切り替えは必要ですか？ A：いいえ、必要ありません。AC100Vから200Vまで自動的に追従するフリーボルト仕様ですので、そのまま結線いただけます。

Q：出力電圧を13V程度まで上げる調整は可能ですか？ A：本製品は誤操作防止のため、電圧調整ボリュームを搭載しておりません。DC12V（±2%）固定出力となります。

Q：屋外のボックスに入れて使用しても問題ありませんか？ A：本機は屋内専用です。湿気や温度変化による劣化を防ぐため、必ず屋内の適切な環境、または完全に防水・防湿処理された環境でご使用ください。

Q：LEDが消灯していますが、故障でしょうか？ A：まずはAC入力が来ているか確認してください。ACが正常な場合はDC出力側の短絡（ショート）の可能性があります。配線を外してLEDが点灯すれば、本体ではなく配線の不具合です。

Q：出力側の配線距離は何メートルまで可能ですか？ A：配線距離が長くなると電圧降下が発生します。接続機器の消費電流と線径によりますが、末端でDC12V±10%が確保できる範囲（通常20m程度以内を推奨）で設計してください。

Q：より線（KIV線など）を直接接続できますか？ A：より線の直接接続は、芯線の広がりによる短絡事故の原因となるため推奨しません。必ず棒端子（フェルール端子）を圧着して接続してください。

Q：出力側のプラスとマイナスを逆に繋ぐとどうなりますか？ A：電源ユニット側の破損だけでなく、接続先のセンサーや制御機器を焼損させる恐れがあります。結線前に必ず極性を確認してください。

Q：1,000mA（1A）の機器を接続しても大丈夫ですか？ A：本機の定格出力は800mAです。定格を超える電流を要求すると、過負荷保護回路が働き電圧が低下します。1,000mA以上の負荷には対応できません。

Q：ショートさせた後、部品交換は必要ですか？ A：いいえ、電子式の自己復帰型保護回路を採用しているため、ショートの原因を取り除けば自動的に再出力されます。

Q：スイッチボックスへの取付ネジピッチを教えてください。 A：JIS 1個用スイッチボックスの標準ピッチ（タテ83.5mm付近）に適合する長丸穴が設けられています。
