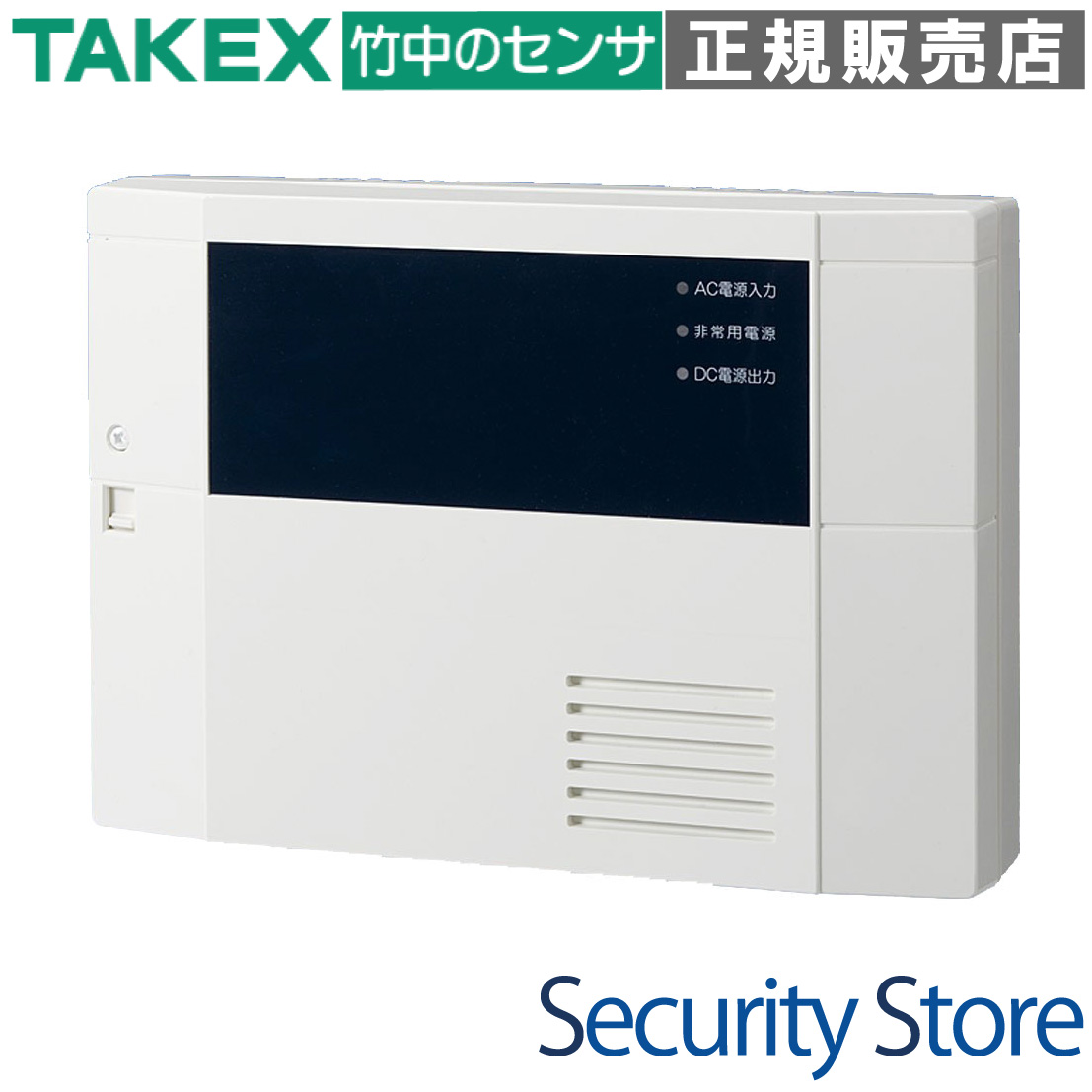

BA-800 直流電源装置 TAKEX 竹中エンジニアリング [BA-800]

BA-800 直流電源装置 TAKEX 竹中エンジニアリング [BA-800]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 直流電源装置 DC12V 1A 非常用バッテリー内蔵 屋内用

直流電源装置 BA-800

BA-800は、セキュリティシステムや制御機器の安定稼働を支えるバックアップバッテリー内蔵型の直流電源装置です。商用電源の停電時でも瞬時にバッテリー駆動へ切り替わり、システムのダウンタイムをゼロに抑えます。

  • 型番： BA-800
  • 製品名： 直流電源装置
  • 出力仕様： DC12V (実測13.7V) / 最大1A
  • バックアップ： 内蔵鉛蓄電池により約30分供給可能（1A負荷時）
  • 主な用途： コントローラC-800シリーズ電源、各種DC12Vセンサー用電源
  • 設置環境： 屋内壁掛け式

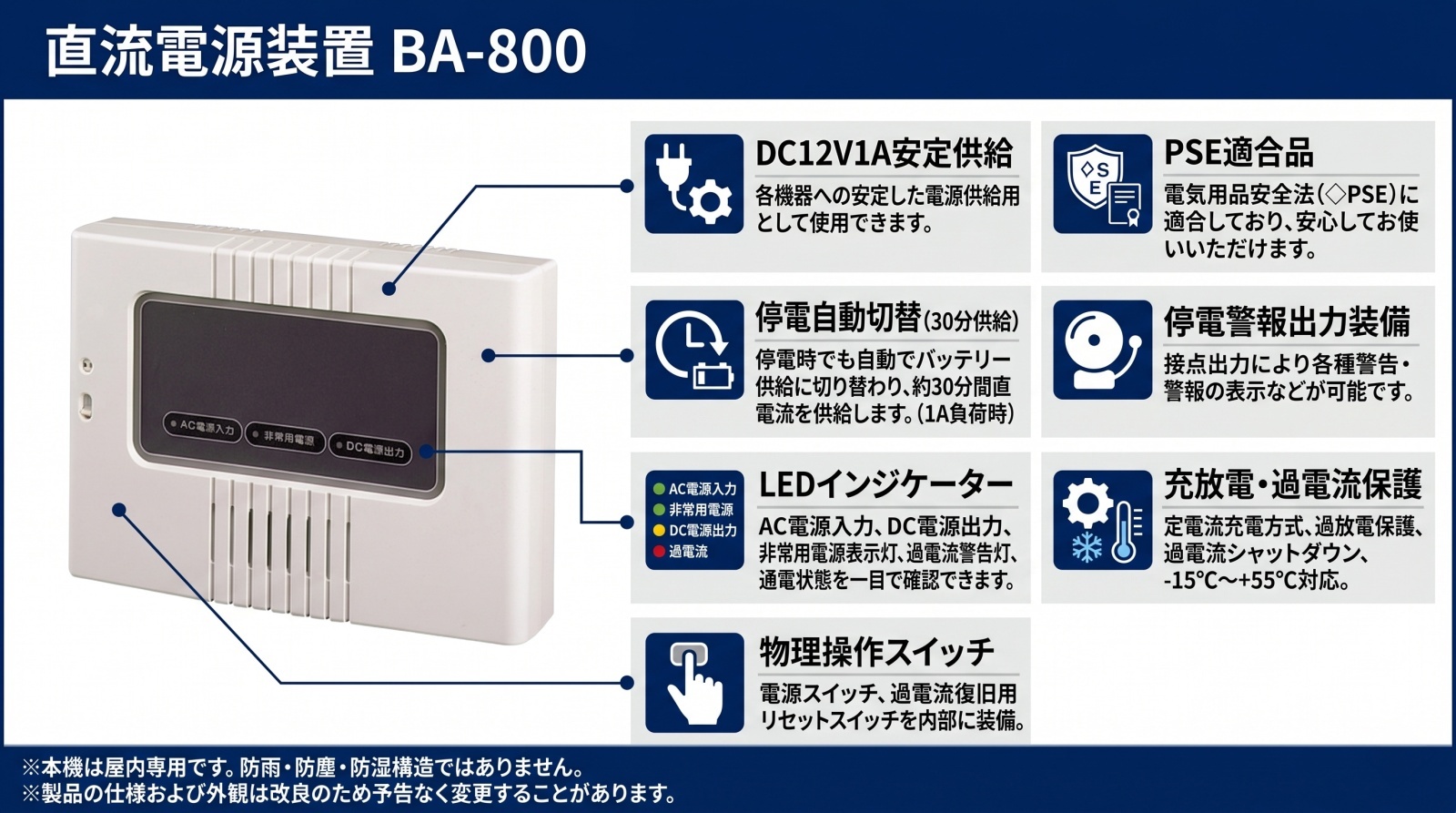

BA-800 直流電源装置

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • セキュリティコントローラのメイン電源
  • 防犯センサーへの安定したDC12V供給
  • 停電が許されない重要箇所の監視システム
  • C-800シリーズとデザインを統一したい現場

導入前に確認したいポイント

  • 総消費電流が1A（推奨0.8A以下）に収まるか
  • 屋内壁掛け設置が可能か（防水性はありません）
  • 停電警報出力を利用する配線設計か
  • バッテリー寿命（約3年）の保守計画

特長

C-800シリーズとの高い親和性と統一デザイン

コントローラ（C-800シリーズ）とフォルムを統一した筐体設計を採用しています。横並びで設置した際も違和感なく美しく収まるため、操作盤周辺の意匠性を損ないません。

停電時も途切れないシームレスなバックアップ

AC100Vの停電を検知すると、瞬時に内蔵バッテリーからの電力供給へ切り替わります。リレーによる物理的な切り替えロスがないため、センサーやマイコン制御機器のリセットを防ぎ、安定した稼働を継続します。

バッテリーを守る過放電保護回路の搭載

長時間の停電によりバッテリー電圧が一定以下に低下すると、自動で出力を停止させます。これにより、鉛蓄電池にとって致命的なダメージとなる「過放電」を防止し、バッテリーの寿命劣化を最小限に抑えます。復電時には自動で復旧し充電を再開します。

現場のミスを防ぐ多段階の過電流保護機能

最大出力電流1Aに対し、0.9Aを超えた段階で警告灯（過電流表示灯）が点灯。さらに短絡や過大な負荷が発生した場合には、即座にDC出力を遮断し、機器の発火や破損を未然に防ぐ高度な安全設計となっています。

ノイズに強い高信頼性アナログ回路設計

あえてマイクロプロセッサを使用せず、堅牢なアナログ・ハードウェア保護回路で構成されています。これにより、落雷時の誘導雷サージや周辺機器からの電磁ノイズに対する圧倒的な耐性を確保し、セキュリティ機器としての信頼性を高めています。

バッテリーの状態まで把握できる4つのLEDインジケーター

AC電源入力、非常用電源（バッテリー）、DC電源出力、過電流の4項目をLEDで常時表示。バッテリーの接続忘れや、施工時の負荷オーバー、短絡の発生などを一目で特定でき、メンテナンス効率を大幅に向上させます。

施工性を考慮したセルフアップ端子と入線ノックアウト

配線接続には作業効率の良いセルフアップ式端子台を採用。また、本体上下に複数の入線用ノックアウトホールを設けており、露出配線・埋込配線のどちらにも柔軟に対応可能です。

浮動充電方式によるバッテリーの常時最適管理

内蔵バッテリーに対しては定電流での浮動充電（フロート充電）を行い、満充電状態を常にキープします。これにより、いつ起こるかわからない停電に対して、常に最大のバックアップ能力を発揮できる状態を維持します。

選定時に評価したい強み

  • 安定した電源品質： リップル電圧0.5V以下のクリーンなDC12Vを出力します。
  • 安全性： 専用レンチによる二重ロック機構で、いたずらや誤操作を防止。
  • メンテナンス性： 修復後の復帰が容易な物理リセットスイッチを内部に装備。
  • 自動復帰： 停電復旧後、操作不要でシステムが自動立ち上がりするオートリカバリ仕様。

LED表示灯の挙動と診断

LED名称 色 状態 意味・現場での判断
AC電源入力 緑 点灯 正常。商用AC100Vが供給されています。
非常用電源 緑 点灯 正常。バッテリーが接続され、電圧が保持されています。
非常用電源 - 消灯 異常または準備中。コネクタ未接続、充電不足、または寿命です。
DC電源出力 緑 点灯 正常。二次側機器へ給電されています。
DC電源出力 赤 点灯 出力停止。短絡（ショート）等により保護回路が作動しています。
過電流 赤 点灯 警告。消費電流が0.9Aを超えています。負荷の軽減が必要です。

製品仕様

項目 内容
品名直流電源装置
品番ＢＡ－８００
電源電圧ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電力２５Ｗ
出力電圧ＤＣ１２Ｖ（１３．７Ｖ）
出力電流１Ａ
負荷変動０．５Ｖ以下
非常用電源ＤＣ１２Ｖ　０．８Ａｈ（小形制御弁式鉛蓄電池）
充電方式定電流充電方式
充電時間１４時間以上（ＡＣ１００Ｖ入力時）
過放電保護回路出力電圧低下により出力停止、充電後自動復帰
停電補償時間約３０分（１Ａ負荷時）※使用環境により異なります。
停電警報出力無電圧接点（ｃ接点）ＡＣ／ＤＣ３０Ｖ・１Ａ
表示灯（AC電源入力）入力時：緑色点灯
表示灯（非常用電源）正常時：緑色点灯、充電不足時：消灯
表示灯（DC電源出力）出力時：緑色点灯、停止時：赤色点灯
表示灯（過電流）正常時：消灯、過電流時：赤色点灯（０．９Ａ以上）
配線接続端子式（セルフアップ端子）
使用可能周囲温度－１５℃〜＋５５℃
設置場所屋内（壁掛式）
質量約１，６００ｇ（非常用電源含む）
外観樹脂（ホワイト）
外形寸法W: 240mm × H: 170mm × D: 69mm

FAQ

Q：停電した際に、どのくらいの時間バックアップが可能ですか？ A：定格最大負荷の1Aを使用している状態で、約30分間の給電が可能です。接続機器の合計消費電流が少ないほど、バックアップ時間は長くなります。
Q：出力電圧が13.7Vと表示されていますが、12V機器を接続しても大丈夫ですか？ A：はい、問題ありません。13.7Vは内蔵バッテリーを常に満充電に保つためのフローティング電圧です。DC12V仕様の一般的なセンサーやコントローラは、この電圧範囲で作動するように設計されています。
Q：内蔵バッテリーの交換目安はどのくらいですか？ A：通常の使用環境で約3年が交換の目安です。周囲温度が高い環境で使用される場合は、寿命が短くなることがありますので、定期的な点検を推奨します。
Q：DC電源出力表示灯が赤色に点灯し、電気が供給されなくなりました。 A：過電流保護回路が作動しています。配線の短絡（ショート）や、接続機器の合計電流が1Aを大幅に超えていないか確認し、原因を取り除いた後に内部のリセットスイッチを押してください。
Q：非常用電源表示灯が消灯しているのですが故障でしょうか？ A：設置直後や停電復旧後は、バッテリーの充電不足により消灯します。満充電には約14時間かかりますので、半日ほど様子を見てください。それでも点灯しない場合は、コネクタの接続確認やバッテリーの交換が必要です。
Q：屋外に設置することはできますか？ A：いいえ、本機は屋内専用（壁掛け式）です。防水・防塵構造ではないため、屋外や湿気の多い場所、油煙の当たる場所には設置しないでください。
Q：1A以上の機器を接続したい場合はどうすればよいですか？ A：本機1台あたりの最大出力は1Aです。合計電流が1Aを超える場合は、本機を増設して系統を分けるか、より大容量の電源装置をご検討ください。
Q：停電したことを他の機器（警報盤など）に知らせることはできますか？ A：はい、可能です。端子番号7-8に「停電警報出力（無電圧c接点）」を備えており、停電発生時に外部機器へ信号を送出できます。
Q：設定用のDIPスイッチなどはありますか？ A：本機には現場で設定を変更するスイッチ類はありません。すべての動作パラメーターは固定されており、配線と電源スイッチのON/OFFだけで運用可能です。
Q：落雷による故障を防ぐための対策はありますか？ A：本機は堅牢な回路設計ですが、より安全性を高めるため、一次側（AC100V）に市販のサージプロテクターや雷ガードを併用することをお勧めします。
