TAKEX（竹中エンジニアリング）防犯用送信機ワイヤレス IP67防水 4周波数切替

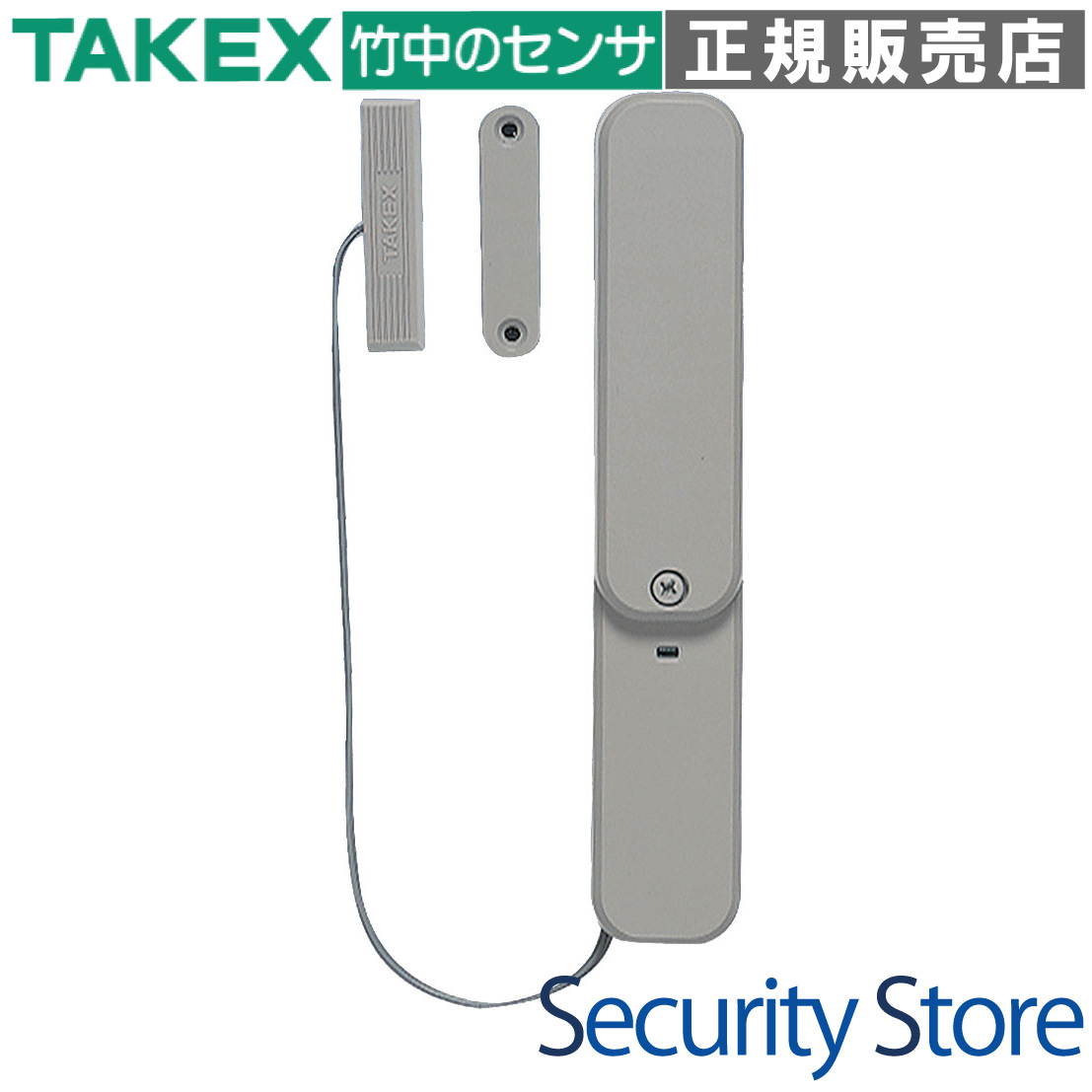

マグネットスイッチ送信機分離型グレー TXF-115NCL(G)

TXF-115NCL(G)は、磁気検知部と無線送信機を分離した設計により、狭小スペースや複雑なサッシ構造への設置を可能にしたプロ仕様の防犯送信機です。IP67相当の防水性能と4周波数切替機能を備え、過酷な環境や大規模なワイヤレスシステム構築に最適な一台です。

型番： TXF-115NCL(G)
タイプ： 分離型マグネットスイッチ送信機
通信距離： 約100m（見通し距離）
電池寿命： 約8年（専用リチウム電池使用時）
環境性能： IP67相当（日常生活防水構造）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

網戸付きの外開き窓への施工
設置スペースが限られるスリムなサッシ
浴室や結露の激しい窓際
中規模〜大規模の施設防犯

導入前に確認したいポイント

送信機と受信機の距離（最大100m）
設置面の材質（鉄扉にはスペーサーが必要）
専用電池（CR17450E-R-CN）の在庫確認
既存システムの周波数チャンネル設定

特長

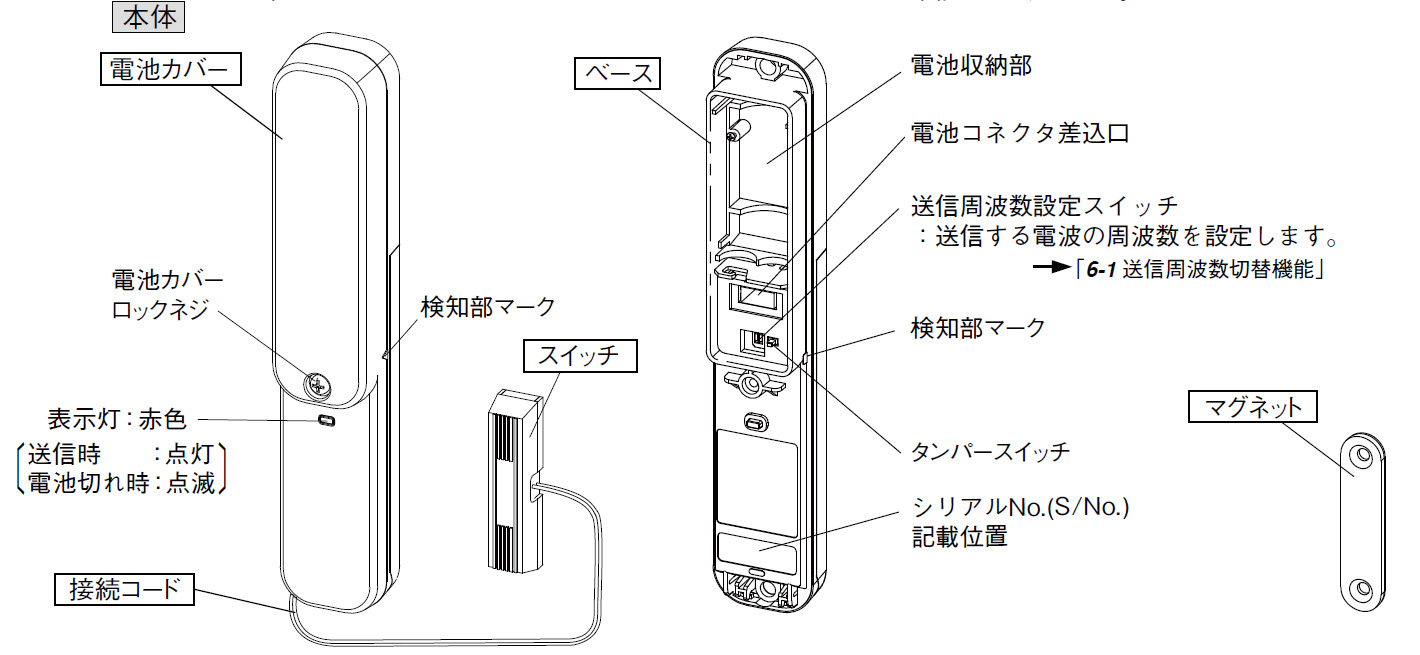

施工性を極限まで高める「分離型」設計

無線送信機本体と、磁気を検知するスイッチ部を200mmのリード線で分離しています。これにより、送信機本体を取り付けるスペースがない窓枠の隙間や、本体の厚みが干渉してしまう網戸付きサッシなど、従来品では設置が困難だった場所にも柔軟に対応可能です。

4周波数切替対応による安定した通信

内蔵のDIPスイッチにより、4種類の送信周波数（F1・F2・F3・F4）を切り替えることができます。送信機や中継機を多数設置する場合や、近隣のワイヤレス機器との電波干渉が懸念される現場において、混信を回避し確実な信号伝達を実現します。

屋外や浴室でも安心のIP67相当防水

内部基板および電池収納部は、日常生活防水（IP67相当）の密閉構造で保護されています。冬場の結露、湿気の多い浴室、雨が直接かかる屋外の扉など、環境負荷の高い場所でも長期にわたって安定した稼働を維持します。

運用コストを抑える約8年の超寿命電池

専用のリチウム電池（CR17450E-R-CN）を使用することで、1日20回の動作を想定しても約8年間の電池交換が不要です。保守点検の頻度を最小限に抑えることができ、トータルランニングコストの低減に貢献します。

死活監視を支える定期送信機能

警報信号だけでなく、一定時間ごとに「定期送信信号」を発信し続けます。これにより、受信機側で常に機器の生存確認（ハートビート監視）が可能となり、万が一の故障や電池切れ、物理的な破壊を早期に検知できるプロフェッショナル仕様です。

破壊工作を防ぐタンパー送信機能

電池カバー内にタンパースイッチを装備しており、カバーが開けられた瞬間に異常信号を受信機へ送信します。不正な無効化工作やいたずらを即座に知らせる、高いサボタージュ耐性を備えています。

モダンな建築に調和するグレーカラー

本モデル（G）は、メタリック系やライトカラーのサッシ、現代的な建築意匠に馴染みやすいグレーカラーを採用。セキュリティ機能を確保しつつ、施設の美観を損なわないスマートな導入が可能です。

    選定時に評価したい強み
    柔軟な取付： 200mmの分離コードにより、サッシの隙間にスイッチのみ設置可能。
高信頼性： 4周波数切替と定期送信機能により、通信トラブルを未然に防止。
耐環境性： IP67防水により、屋内・屋外・水回りと場所を選ばず設置可能。
メンテナンス： 8年の電池寿命と電池切れ報知LEDにより、管理が容易。



LED表示の挙動

状態	LED表示（赤色）	詳細
窓・ドア開放	点灯（約1秒）	警報信号送信時に点灯
窓・ドア閉鎖	点灯（約1秒）	復旧信号送信時に点灯
電池切れ	点滅（約5秒に1回）	電圧低下を検知。速やかに電池交換が必要

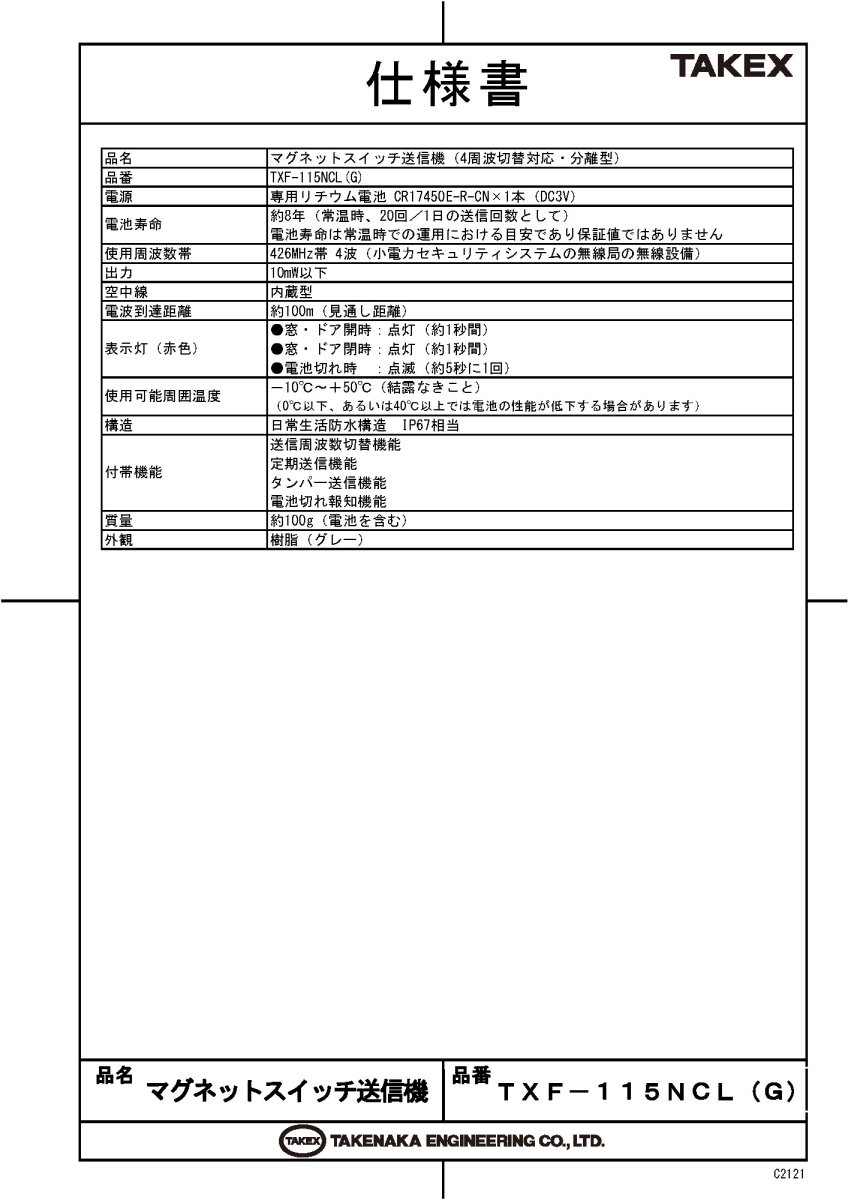

製品仕様

項目	内容
品名	マグネットスイッチ送信機（4周波切替対応・分離型）
品番	TXF-115NCL (G)
電源	専用リチウム電池 CR17450E-R-CN×1本（DC3V）
電池寿命	約8年（常温時、20回／1日の送信回数として） ※目安値であり保証値ではありません
使用周波数帯	426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力	10mW以下
空中線	内蔵型
電波到達距離	約100m（見通し距離）
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
構造	日常生活防水構造 IP67相当
付帯機能	送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量	約100g（電池を含む）
外観	樹脂（グレー）

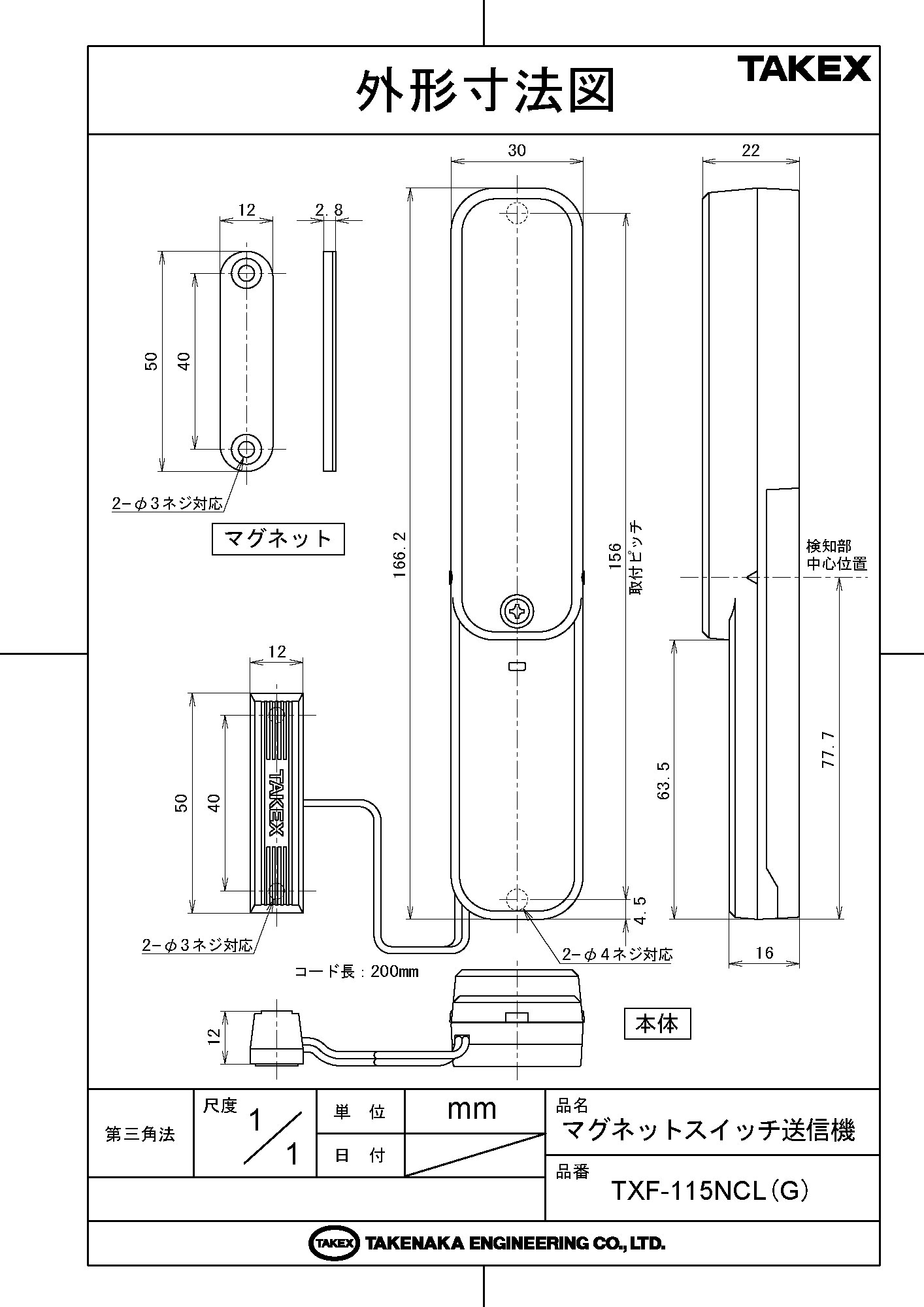

寸法（本体）	幅 30mm × 高さ 166.2mm × 奥行 22mm
寸法（スイッチ）	幅 12mm × 高さ 50mm × 奥行 12mm（分離コード長 200mm）

FAQ

Q：TXF-115NCL(G)の「分離型」とはどのような意味ですか？ A：磁石を検知するスイッチ部が本体から200mmのコードで繋がっており、別々になっています。本体を置くスペースがない狭い隙間にスイッチだけを設置できるのが利点です。

Q：お風呂場や屋外でも使用できますか？ A：はい、IP67相当の防水構造となっておりますので、浴室や雨のかかる屋外のドア、窓への設置が可能です。

Q：電池は市販のものが使えますか？ A：いいえ、専用リチウム電池「CR17450E-R-CN」をご使用ください。他機種用の電池（赤/黒線）とは互換性がありませんのでご注意ください。

Q：電波はどのくらい飛びますか？ A：見通し距離で約100mです。壁や遮蔽物がある場合は距離が短くなるため、必要に応じて中継機の設置をご検討ください。

Q：周波数を切り替えるメリットは何ですか？ A：多数の送信機を設置する現場で、電波の混信を防ぐことができます。4つのチャンネルから最適なものを選んで設定可能です。

Q：鉄製のドアに取り付ける際の注意点はありますか？ A：鉄などの磁性体に取り付けると磁力が弱まるため、付属のスペーサーを使用してマグネットをかさ上げして設置してください。

Q：LEDが5秒に1回点滅していますが、故障ですか？ A：電池切れの報知サインです。電池の電圧が低下していますので、速やかに新しい専用電池に交換してください。

Q：スイッチとマグネットはどのくらい離しても反応しますか？ A：確実に検知させるため、間隔は20mm以下になるように設置してください。

Q：定期送信機能とは何ですか？ A：機器が正常に動いているかを確認するための信号を自動で送り続ける機能です。受信機側で機器の盗難や故障を常に監視できます。

Q：旧型の受信機でも使えますか？ A：周波数切替非対応の旧型受信機と組み合わせる場合は、本機の周波数設定を「F1」にしてご使用ください。
