マグネットスイッチ送信機 分離型　ブラック [TXF-115NCL(BL)]

マグネットスイッチ送信機 分離型　ブラック [TXF-115NCL(BL)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) マグネットスイッチ送信機 小電力セキュリティシステム 防水IP67相当 4周波切替

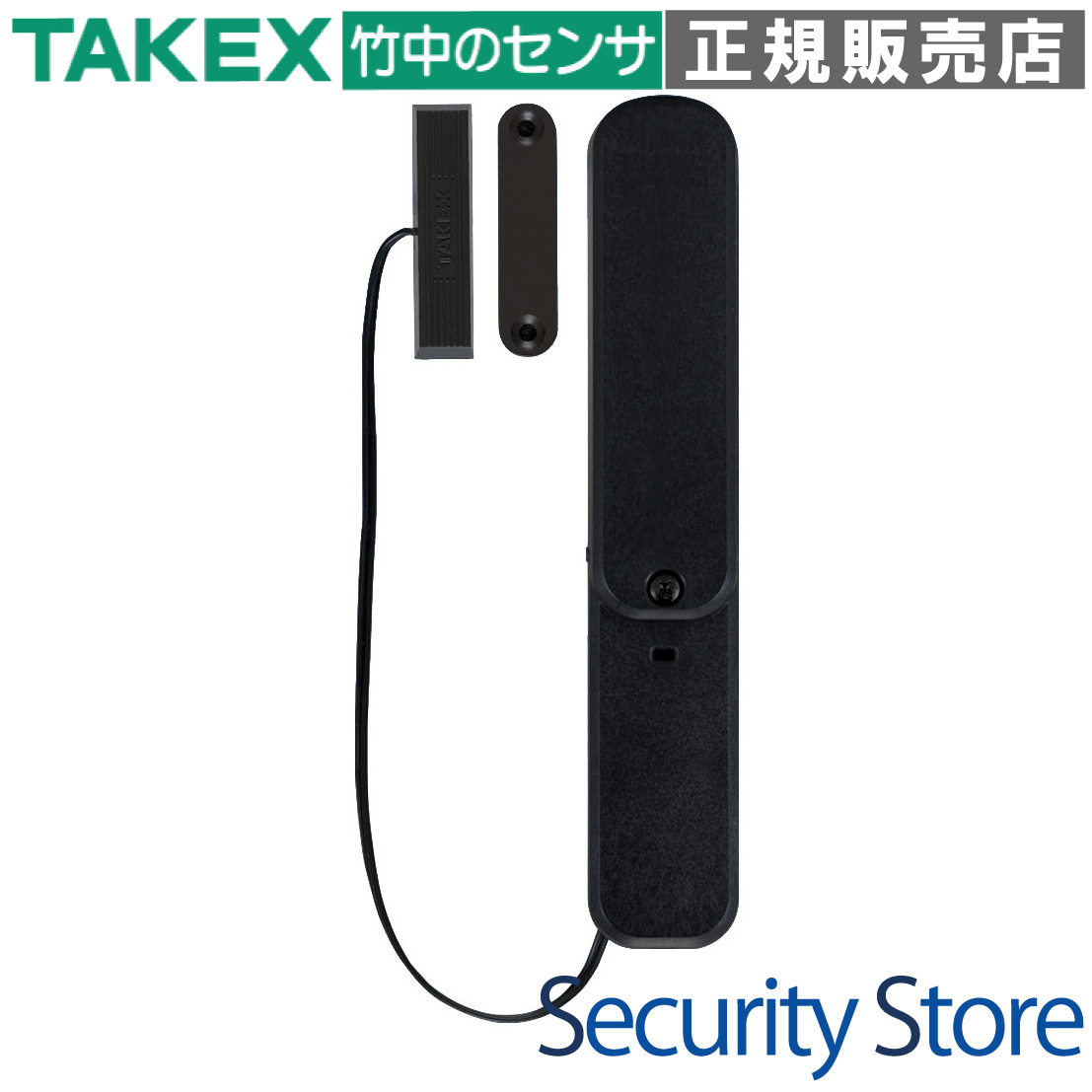

TXF-115NCL(BL) マグネットスイッチ送信機 分離型（ブラック）

送信機本体とマグネットスイッチ部を分離した柔軟な設計により、設置スペースの限られたドアや窓サッシへの施工を可能にしたワイヤレス送信機です。4周波切替機能と強力な防水性能を備え、高度な防犯・監視環境を構築します。

  • 型番： TXF-115NCL(BL)
  • 製品名： マグネットスイッチ送信機 分離型（ブラック）
  • 通信方式： 426MHz帯 小電力無線（見通し距離 約100m）
  • 主な用途： ドア・窓の開閉検知、浴室・屋外等の高湿度環境、狭小スペースへの設置
  • 電源： 専用リチウム電池 CR17450E-R-CN（約8年の長寿命）
  • 保護等級： IP67相当（日常生活防水構造）

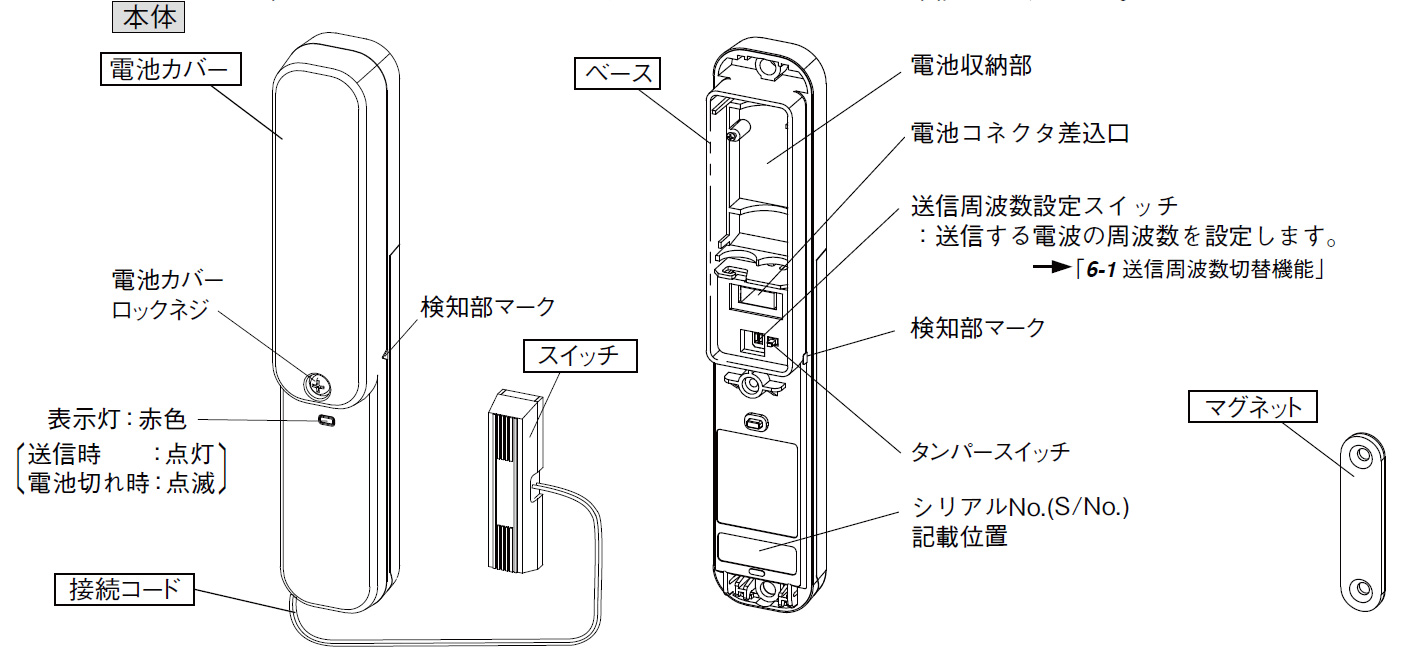

TXF-115NCL(BL) マグネットスイッチ送信機 分離型の製品画像

資料ダウンロード

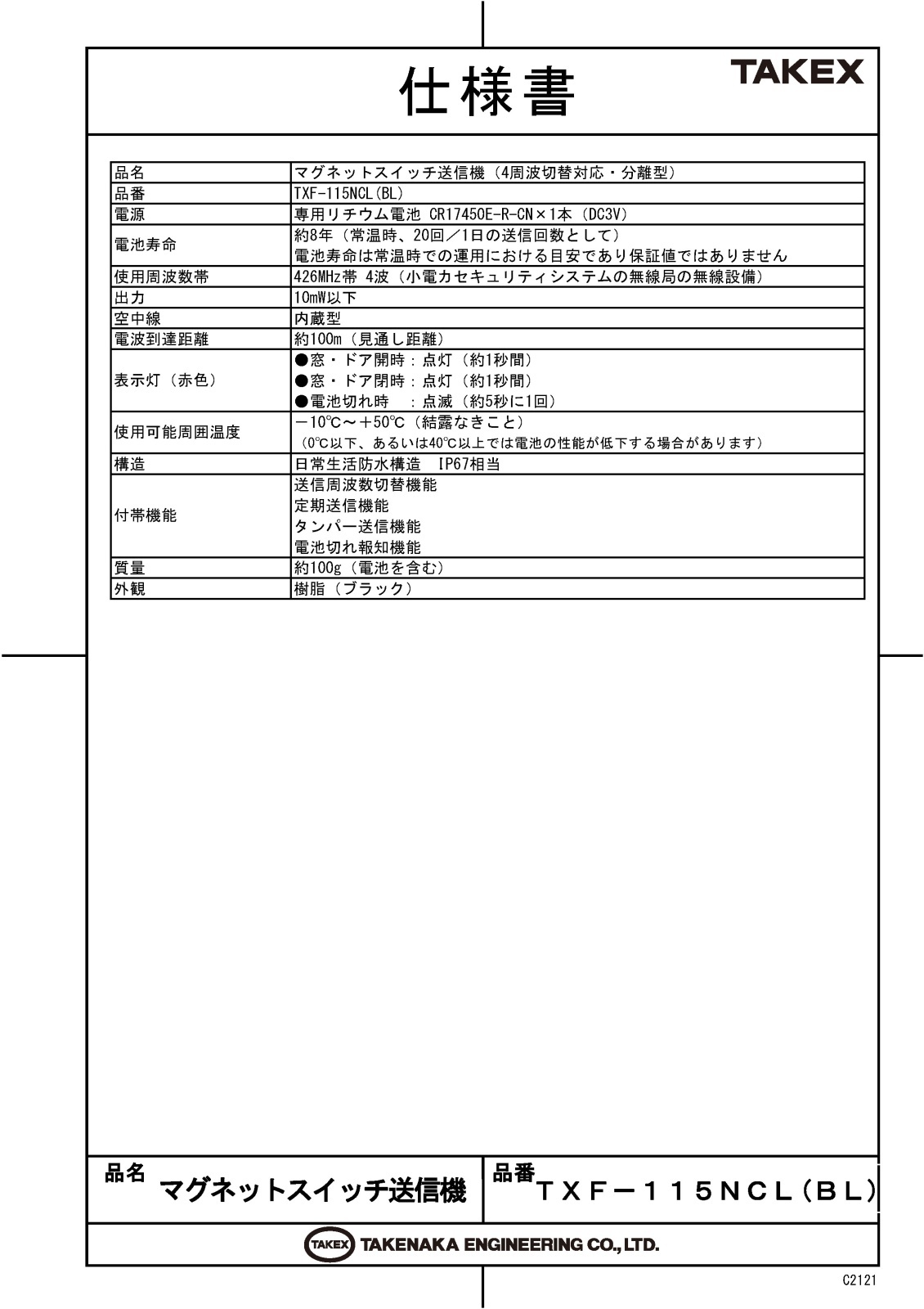

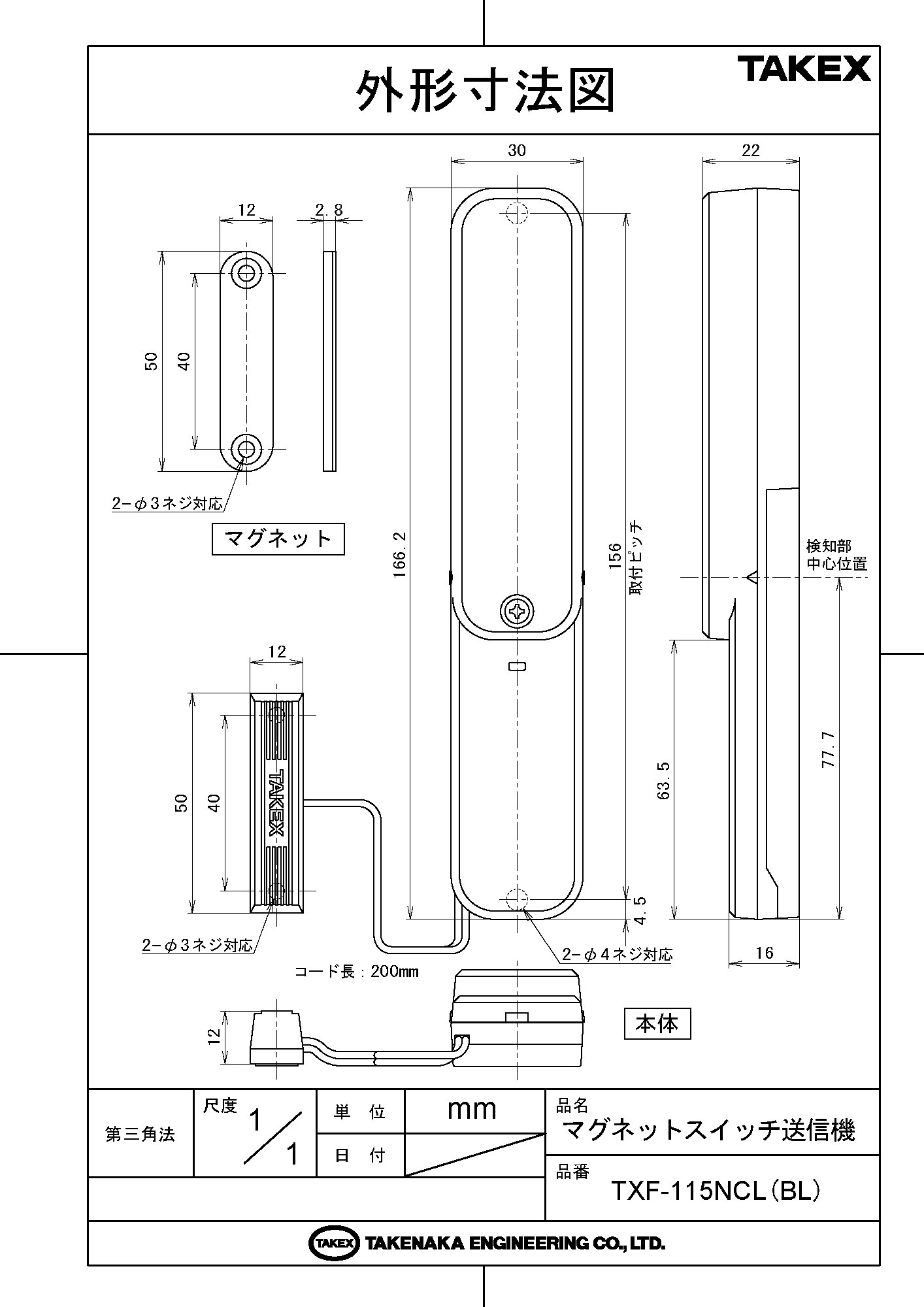

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 網戸付きの外開き窓など、本体設置スペースが狭い場所
  • 湿気が多く、結露が発生しやすい浴室の窓監視
  • 雨水が直接かかる可能性のある屋外の門扉・勝手口
  • 電波干渉が懸念されるマンションや密集地の多局設置
  • ダークカラーのサッシに合わせたいオフィス・住宅

導入前に確認したいポイント

  • 受信機との間に鉄筋コンクリートや金属壁がないか
  • 取付面が鉄扉の場合、付属のスペーサーを使用できるか
  • 電池の指定型番（黄/黒線）が適合しているか（赤/黒は不可）
  • スイッチとマグネットの設置間隔を20mm以内に収められるか

特長

施工性を追求した「分離型」設計

送信機本体とマグネットスイッチ部を200mmの接続コードで結ぶ分離型構造を採用しました。本体を設置する十分な幅がないスリムなサッシ枠や、網戸が干渉する場所でも、検知部（スイッチ）のみを隙間に配置し、本体は余裕のある場所へ固定するといった柔軟な施工が可能です。

混信を回避する「4周波数切替機能」

内蔵のDIPスイッチにより、F1・F2・F3・F4の4波から送信周波数を選択可能です。送信機や中継機を多数設置する場合や、近隣のワイヤレス機器との電波干渉が懸念される現場において、最適なチャンネル設計を行うことで通信の信頼性を大幅に高めます。

浴室や屋外でも安心の「IP67相当」防水構造

内部の基板および電池収納部は、日常生活防水（IP67相当）をクリアした密閉構造となっています。結露が激しい窓際、湿度の高い浴室、さらには直接雨が当たる屋外環境下でも、長期間にわたり安定した検知性能を維持します。

メンテナンス頻度を激減させる「約8年の電池寿命」

専用のリチウム電池を使用することで、常温環境下での運用において約8年という圧倒的な長寿命を実現しました（1日20回送信時）。法人向けの大規模導入においても、電池交換に伴う保守コストと運用負荷を最小限に抑えることが可能です。

意匠性に優れた「幅30mm」スリムボディとカラー

本体幅わずか30mmのスマートなデザインは、サッシの縦枠に美しく収まります。特に本モデル（ブラック）は、昨今のオフィスビルやモダンな住宅に多いダークカラーのサッシと調和し、セキュリティ機器特有の威圧感を与えず環境に溶け込みます。

信頼の「自己診断・異常報知」機能をフル装備

電池切れをLED点滅で知らせる「電池切れ報知」、電波の死活監視を行う「定期送信」、本体の不正開封を検知する「タンパー送信」の3大機能を搭載。異常時には即座に受信機へ信号を送り、システムの盲点を突かれるサボタージュ行為や故障を未然に防ぎます。

選定時に評価したい強み

  • 設置自由度： 分離型かつスリム形状で、他機種では困難な隙間への設置が可能
  • 耐環境性能： IP67相当により、温度変化の激しい窓際や水回りでも故障リスクが低い
  • 長期運用性： 電池寿命約8年と、死活監視（定期送信）による高いシステム維持能力
  • 干渉対策： 周波数切替により、無線システムが混在する現場でも安定した通信を確保

施工・設置ガイド

プロの現場での確実な動作のため、以下の取付基準と設定手順を遵守してください。

確認項目 施工・運用の基準
検知間隔 スイッチ部とマグネットの間隔は 20mm以下、ズレは ±5mm以内 としてください。
鉄扉への設置 磁力線の減衰を防ぐため、必ず付属の スペーサー を使用してマグネットを浮かせてください。
電波環境 見通し100mですが、金属壁やアルミ箔断熱材がある場合は中継機の併用を推奨します。
内部配線 電池交換時、コードを タンパースイッチに乗り上げないよう 内部クリップに収納してください。

表示灯（LED）の挙動

ステータス LEDの挙動 詳細
窓・ドア 開閉時 約1秒間 赤点灯 警報信号、または復旧信号を送信したサイン。
電池切れ検知 約5秒に1回 赤点滅 電圧低下を検知。速やかに電池交換が必要です。
登録送信時 約5秒後に 赤点灯 電池コネクタ接続後のセットアップ完了通知。

製品仕様

項目 内容
品名 マグネットスイッチ送信機（4周波切替対応・分離型）
品番 TXF-115NCL(BL) ※ブラックモデル
電源 専用リチウム電池 CR17450E-R-CN × 1本 (DC3V)
電池寿命 約8年（常温時、20回／1日の送信回数として／保証値ではありません）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 / 空中線 10mW以下 / 内蔵型アンテナ
電波到達距離 約100m（見通し距離）
表示灯（赤色LED） 開閉検知時：点灯（約1秒） / 電池切れ時：点滅（約5秒に1回）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと／極端な低温・高温時は性能低下に注意）
構造・防水性能 日常生活防水構造（IP67相当）
付帯機能 送信周波数切替、定期送信、タンパー送信、電池切れ報知
質量 約100g（電池含む）
外形寸法（本体） 幅30mm × 高さ166.2mm × 奥行22mm
外形寸法（スイッチ/マグネット） 幅12mm × 高さ50mm × 奥行12mm
コード長 200mm

FAQ

Q：電池寿命はどのくらいですか？ A：常温環境下で1日20回送信する場合、約8年が目安です。ただし、使用環境の温度や送信回数によって前後します。
Q：お風呂場の窓にも設置できますか？ A：はい、IP67相当の日常生活防水構造ですので浴室でも使用可能です。ただし、水没やサウナ環境での使用は避けてください。
Q：市販のリチウム電池（CR17450など）は使えますか？ A：いいえ、専用コネクタ付きの「CR17450E-R-CN（線色：黄/黒）」を必ず使用してください。類似の赤/黒線の電池とは互換性がありません。
Q：本体のLEDが5秒おきに点滅しているのですが？ A：電池切れ報知機能が働いています。速やかに新しい専用電池に交換してください。
Q：鉄扉に取り付ける際に注意することはありますか？ A：鉄などの磁性体に直接マグネットを貼ると感度が低下するため、必ず付属のスペーサーをマグネット裏に貼り付けて設置してください。
Q：電波が届かない場合の対策は？ A：見通し距離は約100mですが、障害物がある場合は中継機を設置して電波を延長してください。
Q：マンションの隣室などで同じ製品を使っている場合、混信しませんか？ A：本製品は4波の周波数切替に対応しています。チャンネルを分けることで、電波の混信を回避することが可能です。
Q：マグネットとスイッチはどのくらい離しても大丈夫ですか？ A：20mm以内になるように設置してください。これ以上離れると、ドアを閉めていても「開」と検知される原因になります。
Q：定期送信機能とは何ですか？ A：機器が正常に動作しているか（電波が届いているか）を監視するため、定期的に信号を送る機能です。電波が途切れると受信機側で異常を報知します。
Q：掃除をする際の注意点は？ A：柔らかい布で水拭きしてください。シンナーやベンジンなどの有機溶剤は、樹脂の変質を招くため使用しないでください。
