マグネットスイッチ送信機 分離型　ブラウン [TXF-115NCL(B)]

マグネットスイッチ送信機 分離型　ブラウン [TXF-115NCL(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防犯センサー ワイヤレス送信機 IP67防水

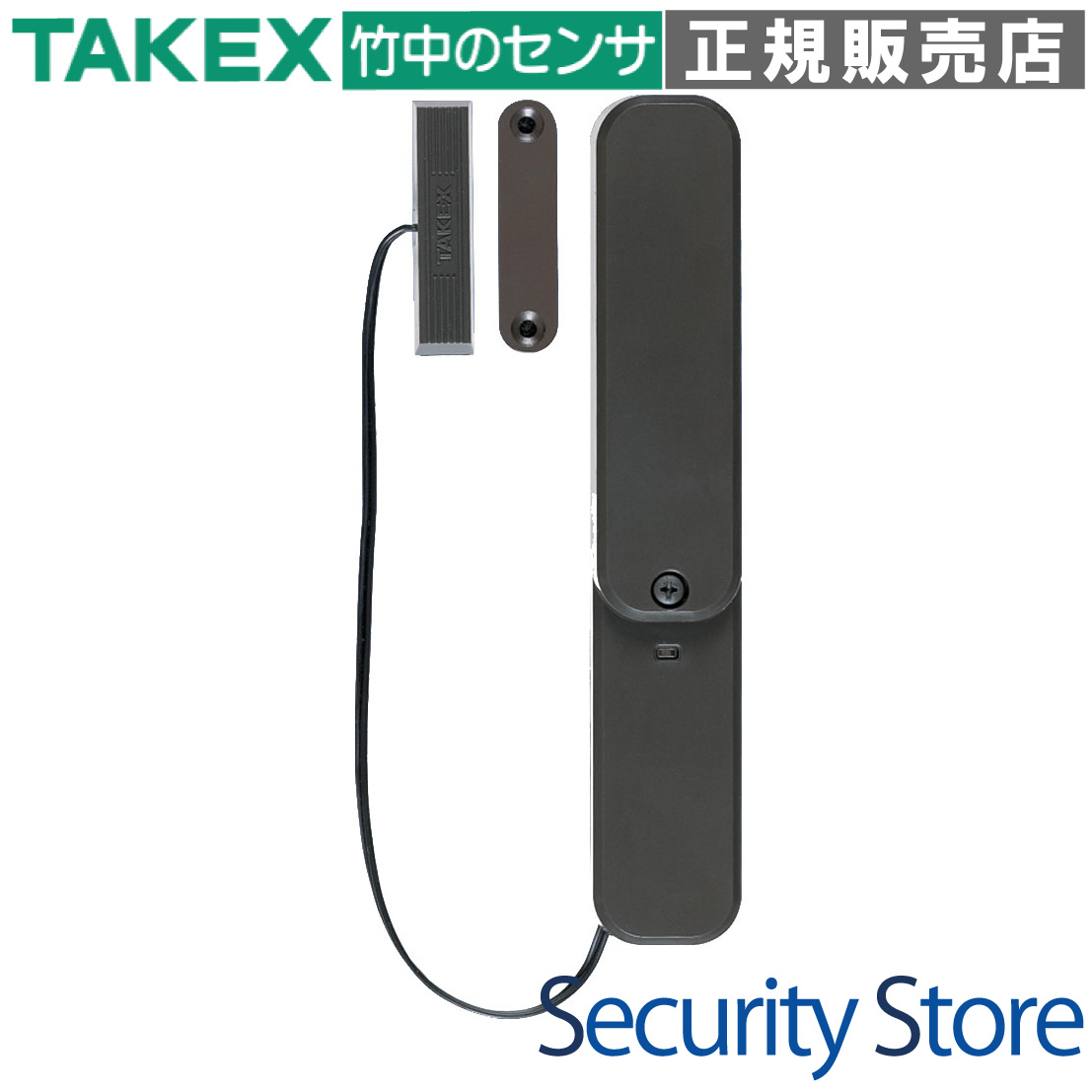

TXF-115NCL(B) マグネットスイッチ送信機 分離型 ブラウン

ドアや窓の開閉を検知し、ワイヤレスで警報を伝達する分離型マグネットスイッチ送信機です。本体と検知部を分けることで、網戸付きの窓や狭いサッシ枠など、通常の商品では設置が困難な場所にも柔軟に対応します。

  • 型番： TXF-115NCL(B)
  • 製品種別： 小電力セキュリティシステム用無線設備（426MHz帯）
  • 検知方式： 分離型マグネットスイッチ（コード長200mm）
  • 防水性能： IP67相当（日常生活防水構造）
  • 通信距離： 約100m（見通し距離）
  • 電池寿命： 約8年（専用リチウム電池使用時）

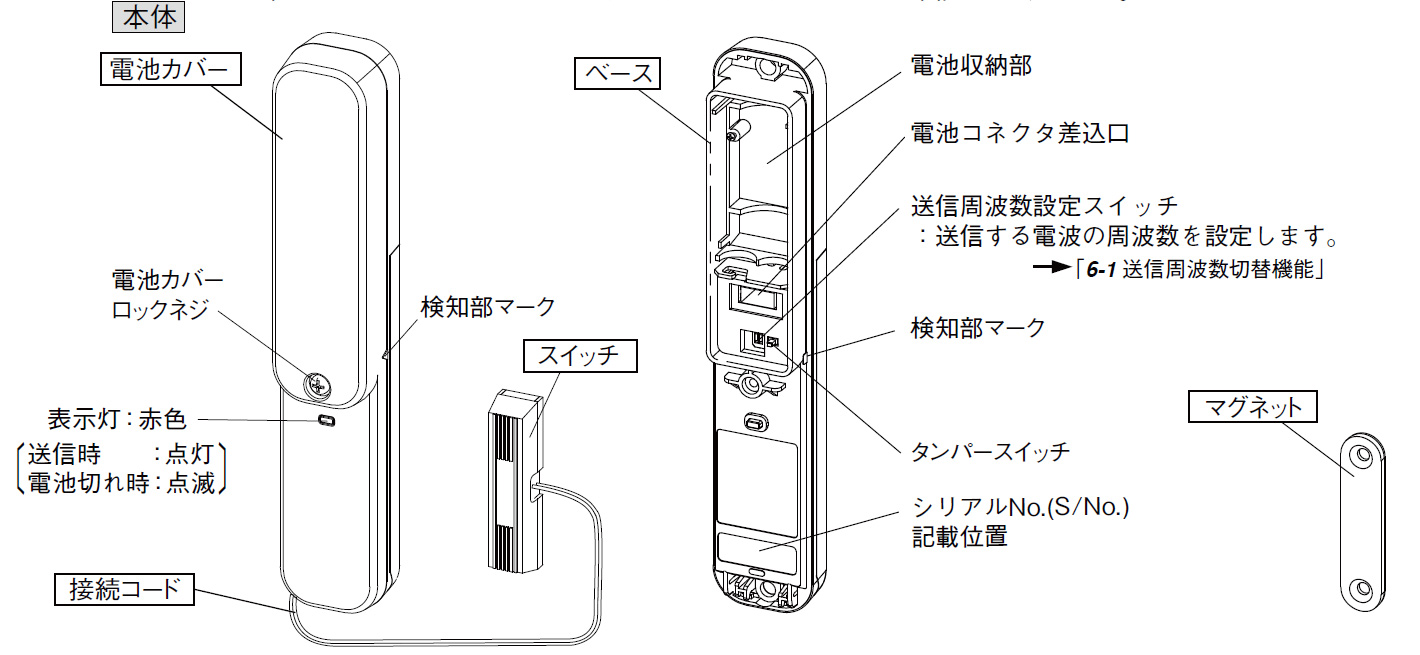

TXF-115NCL(B) マグネットスイッチ送信機 分離型 ブラウン

資料ダウンロード

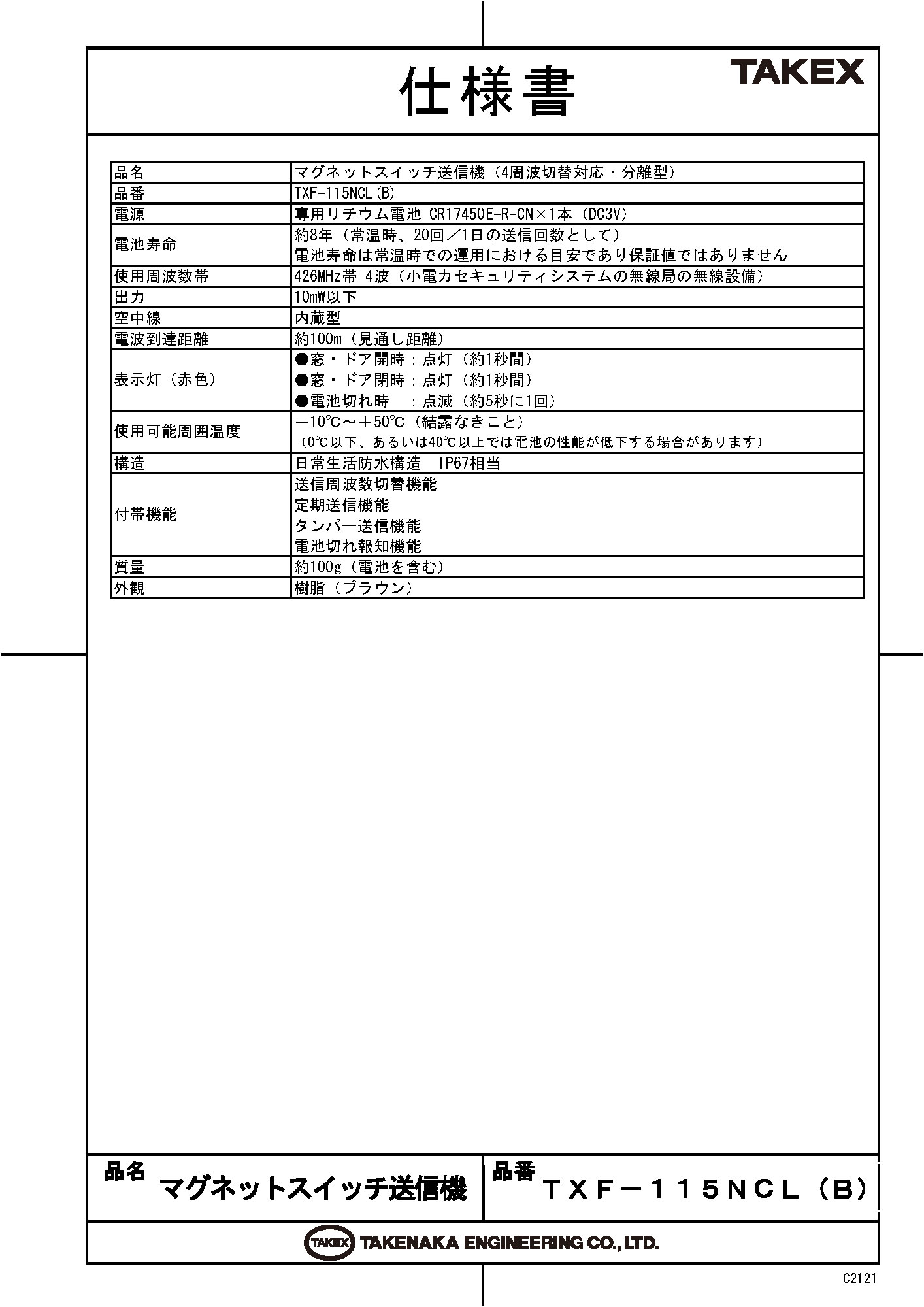

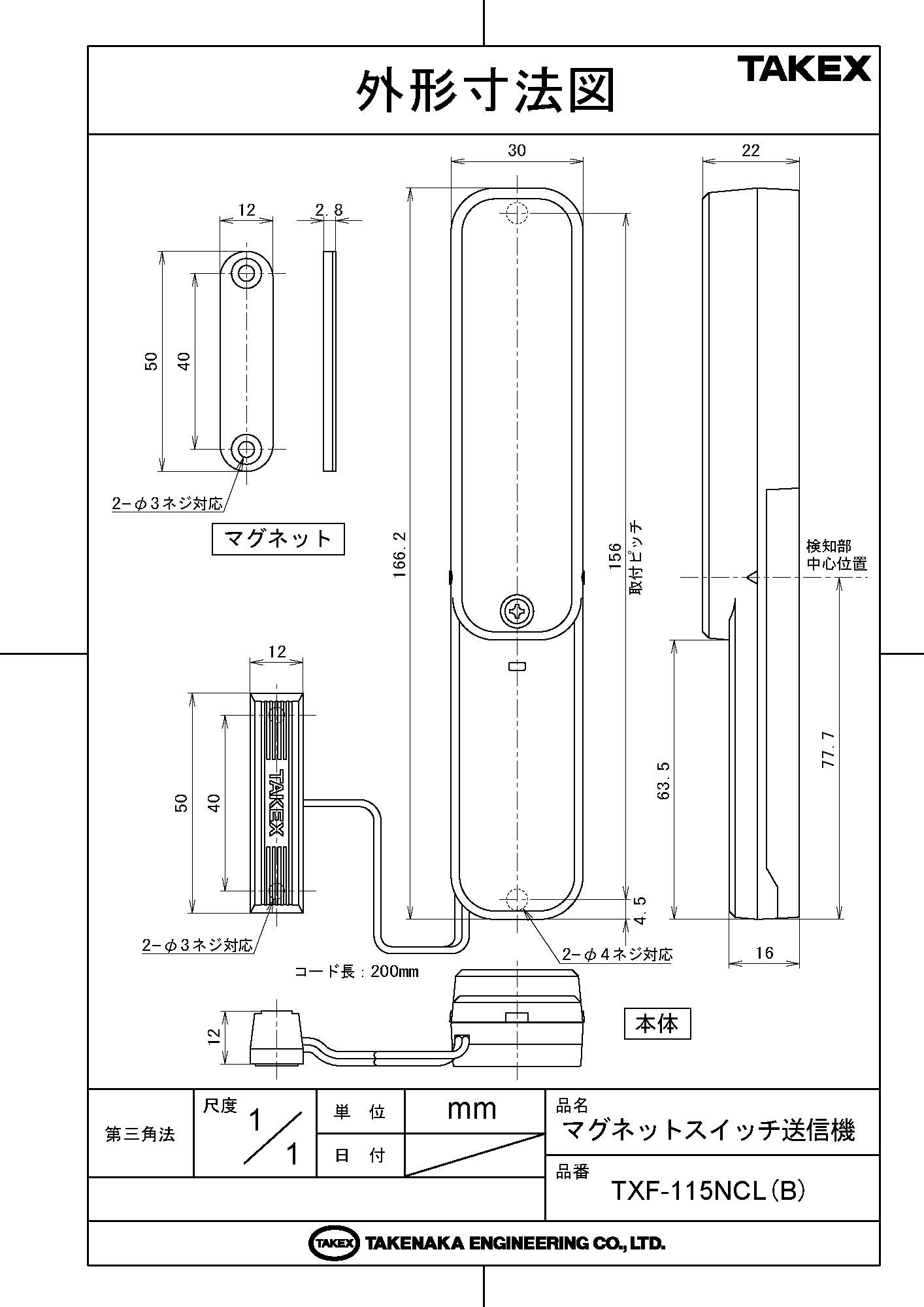

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 網戸付きの外開き窓への設置
  • 設置スペースが極端に狭いドア枠・サッシ
  • お風呂場や結露の激しい窓際（IP67）
  • 多数の送信機を使用する大規模施設
  • 意匠性を重視するブラウン調の建具

導入前に確認したいポイント

  • 受信機との間に鉄筋等の遮蔽物がないか
  • 鉄扉に設置する場合、磁力減衰の対策が可能か
  • 既存の受信機が4周波数切替に対応しているか
  • 専用電池（CR17450E-R-CN）の型番確認

特長

設置場所を選ばない「本体・スイッチ分離型」設計

送信機本体とマグネットスイッチ部が200mmのコードで結ばれた分離構造を採用。本体を取り付けるスペースがない狭いサッシ枠や、網戸が干渉する外開き窓でも、検知部のみを最適な位置に配置できるため、施工の自由度が飛躍的に向上します。

混信を未然に防ぐ「4周波数切替テクノロジー」

小電力セキュリティ電波の混信を防ぐため、F1・F2・F3・F4の4つの周波数を内蔵スイッチで切り替え可能です。マンションやオフィスビルなど、ワイヤレス機器が密集する環境下でも、安定した通信経路を確保できます。

屋外や浴室でも安心の「IP67日常生活防水構造」

内部基板を密閉保護する設計により、IP67相当の防水性能を実現しました。雨天時の屋外設置や、湿度が高く結露が発生しやすい浴室の窓、あるいは直接水がかかる可能性のある場所でも安心して運用いただけます。

長期運用を支える「約8年の長寿命バッテリー」

専用の高容量リチウム電池を使用することで、1日20回の送信動作を行っても約8年間電池交換が不要です。メンテナンスコストの低減に大きく貢献します。※電池寿命は目安であり、使用環境により変動します。

サッシに馴染む「30mmのスリムデザイン」

本体幅をわずか30mmに抑えたスリムな筐体デザインにより、住宅や店舗の窓枠に設置しても目立ちにくく、建物の美観を損ないません。落ち着いたブラウンカラーは木製サッシや暗色の金属サッシに最適です。

システムの信頼性を高める「定期送信・タンパー機能」

死活監視を行う「定期送信機能」により、万が一の故障や破壊を早期に検知。また、電池カバーが開けられた際に即座に異常を発報する「タンパー送信機能」を備えており、悪意のある妨害工作にも強いプロ仕様の設計です。

視覚的に状態を把握できる「LED表示機能」

窓の開閉時（送信時）の赤色点灯に加え、電池電圧が低下した際には「約5秒に1回」の赤色点滅で通知。現場でのトラブルシューティングや定期点検時に、専門機器を使わずとも機器の状態を一目で確認可能です。

見通し100mの強力な「小電力無線通信」

障害物のない環境であれば約100mの長距離通信が可能です。大規模な建物であっても中継機を併用することで、建物全体のセキュリティネットワークを構築できます。

選定時に評価したい強み

  • 施工性： 分離型により、従来のマグネットセンサーでは諦めていた場所にも設置可能。
  • 信頼性： 4周波数切替と定期送信により、無線ならではの「通信の不安」を最小化。
  • 耐環境性： IP67防水により、屋内・屋外・浴室を問わず設置場所を一本化できる。
  • 保守性： 8年の電池寿命と電池切れLED報知により、ランニングコストと管理負荷を抑制。

施工・設置ガイド

正確な検知と安定した通信のため、以下の施工基準を遵守してください。

重要確認項目 施工・設置の基準
マグネットの間隔 スイッチ部とマグネットの間隔は **20mm以下** になるように設置してください。
取付面が鉄製の場合 磁力が鉄板に吸収されるため、必ず付属の **スペーサー** を使用してマグネットをかさ上げしてください。
配線処理 内部の電池コードが **タンパースイッチ** の上に乗らないよう、クリップ部に確実に収納してください。
電波環境 金属壁や断熱材（アルミ箔）がある場合は距離が短くなります。必要に応じて中継機を導入してください。

表示灯（赤色LED）の動作仕様

状態 LEDの挙動 詳細
開検知 / 復旧送信 約1秒間 点灯 マグネットが離れた（または近づいた）瞬間に送信。
電池切れ（ローバッテリー） 約5秒に1回 点滅 内部電圧の低下を検知。速やかに電池を交換してください。
登録送信 電池接続から約5秒後に点灯 受信機への初期登録時に送信される信号のサイン。
定期送信 消灯（無表示） 死活監視の送信。省電力と秘匿性のため点灯しません。

製品仕様

項目 内容
品名 マグネットスイッチ送信機（4周波切替対応・分離型）
品番 TXF-115NCL (B)
電源 専用リチウム電池 CR17450E-R-CN×1本（DC3V）
電池寿命 約8年（常温時、20回／1日の送信回数として）
※電池寿命は目安であり保証値ではありません
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
表示灯（赤色） ●窓・ドア開時：点灯（約1秒間）
●窓・ドア閉時：点灯（約1秒間）
●電池切れ時：点滅（約5秒に1回）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
※0℃以下、あるいは40℃以上では電池性能が低下する場合があります
防水構造 日常生活防水構造 IP67相当
付帯機能 送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能
質量 約100g（電池を含む）
外観 樹脂（ブラウン）
本体外形寸法 幅30mm × 高さ166.2mm × 奥行22mm
マグネット部外寸 幅12mm × 高さ50mm × 奥行12mm
コード長 200mm

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：遮蔽物のない見通し距離で約100mです。ただし、壁の材質（鉄筋コンクリートや金属製断熱材）によって距離は短くなります。
Q：お風呂場の窓にも設置できますか？ A：はい、IP67相当の防水性能を備えているため設置可能です。ただし、水没や直接のお湯の噴射、サウナ環境は避けてください。
Q：市販のボタン電池で代用できますか？ A：できません。専用リチウム電池「CR17450E-R-CN（線色：黄/黒）」を必ずご使用ください。
Q：鉄製のドアに取り付ける際の注意点は？ A：鉄板に磁力が吸われるため、付属のスペーサーをマグネットの下に敷いてかさ上げし、磁力線の減衰を防いでください。
Q：LEDが5秒おきに点滅していますが故障ですか？ A：故障ではなく「電池切れ報知」です。電圧が低下しているため、速やかに専用電池と交換してください。
Q：4周波数切替はどう設定すればいいですか？ A：本体内部のDIPスイッチで変更可能です。旧型の受信機を使用している場合は、必ず「F1」に設定してください。
Q：本体とマグネットは何ミリまで離れても大丈夫ですか？ A：スイッチ部とマグネットの間隔は最大20mmまでです。それ以上離れると、閉じた状態でも「開」と検知される場合があります。
Q：分離型のコードを延長することはできますか？ A：製品仕様上、コードの切断・延長は認められていません。標準の200mmの範囲内で設置してください。
Q：定期送信機能とは何ですか？ A：機器が正常に動作していることを定期的に知らせる「ハートビート」機能です。電波が途絶えたり破壊された場合に受信機で異常を検知できます。
Q：防水ですが雨ざらしの門扉にも使えますか？ A：IP67相当ですので一時的な雨は問題ありませんが、激しい噴流水や水没は避ける必要があるため、屋根がある場所やカバー内への設置を推奨します。
