炎センサー ホワイト 屋外対応 TAKEX 竹中エンジニアリング [FS-5010A(W)]

炎センサー ホワイト 屋外対応 TAKEX 竹中エンジニアリング [FS-5010A(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 炎センサー 紫外線検出方式 屋外対応 AC100V

FS-5010A(W) 炎センサー ホワイト 屋外対応 AC100V

30m先の火炎を瞬時にキャッチ。屋外設置が可能な、高精度・高出力な紫外線検知型炎センサーです。

燃焼時に発生する特定の紫外線波長を検知するため、煙や熱が広がる前の「火炎」が発生した瞬間に超早期警報が可能です。AC100V駆動により電源ユニットが不要で、最大500Wまでのライトやサイレンを直接駆動できる強力な出力を備えています。放火監視や火気厳禁場所のセキュリティ、製造プロセスの火災未然防止に最適です。

  • 型番： FS-5010A(W)
  • 検出方式： 紫外線検出方式（185〜260nm）
  • 電源電圧： AC100V（50/60Hz）
  • 検知距離： 正面30m（標準火炎） / 10m（ライター炎）
  • 設置場所： 屋内・屋外（IP43相当 防雨構造）
  • 主な特長： 8段階感度調整、UV環境チェック機能、AC100V有電圧出力

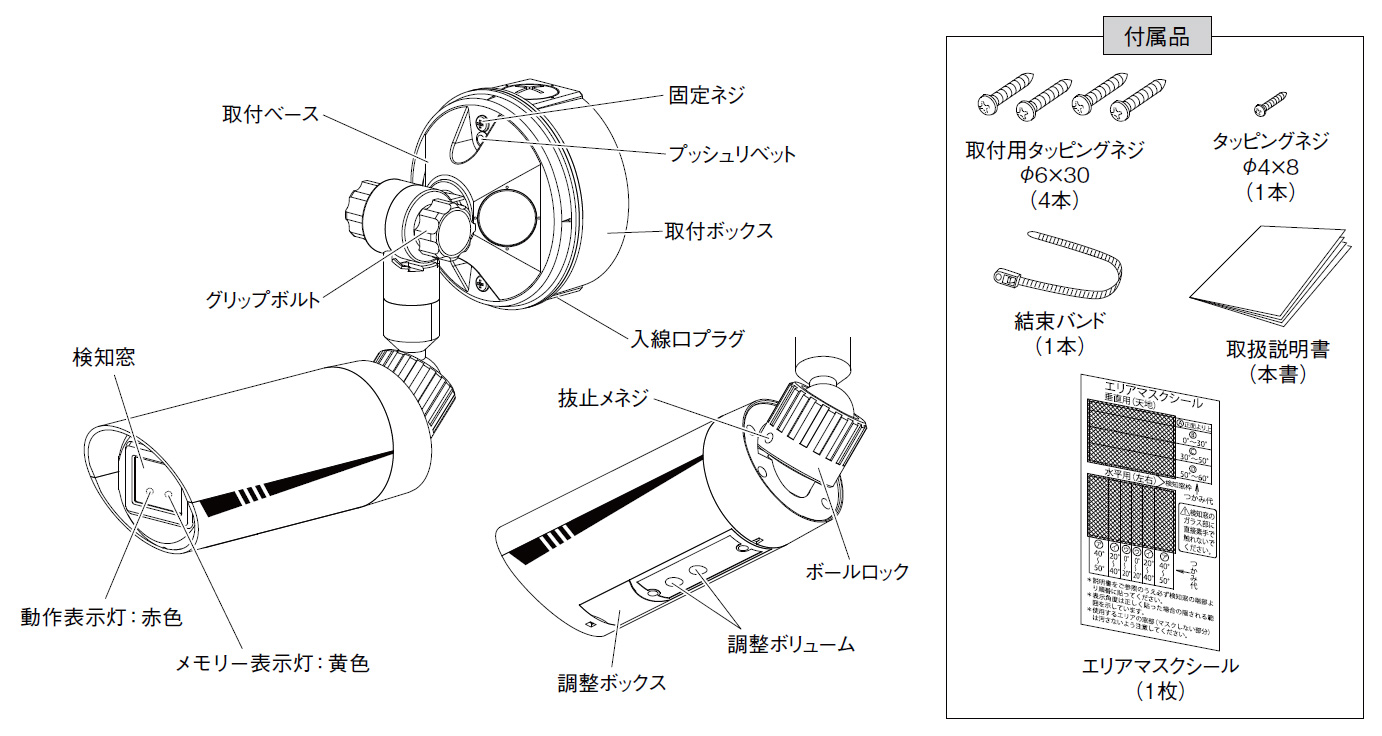

炎センサー FS-5010A(W) ホワイト 外観

資料ダウンロード

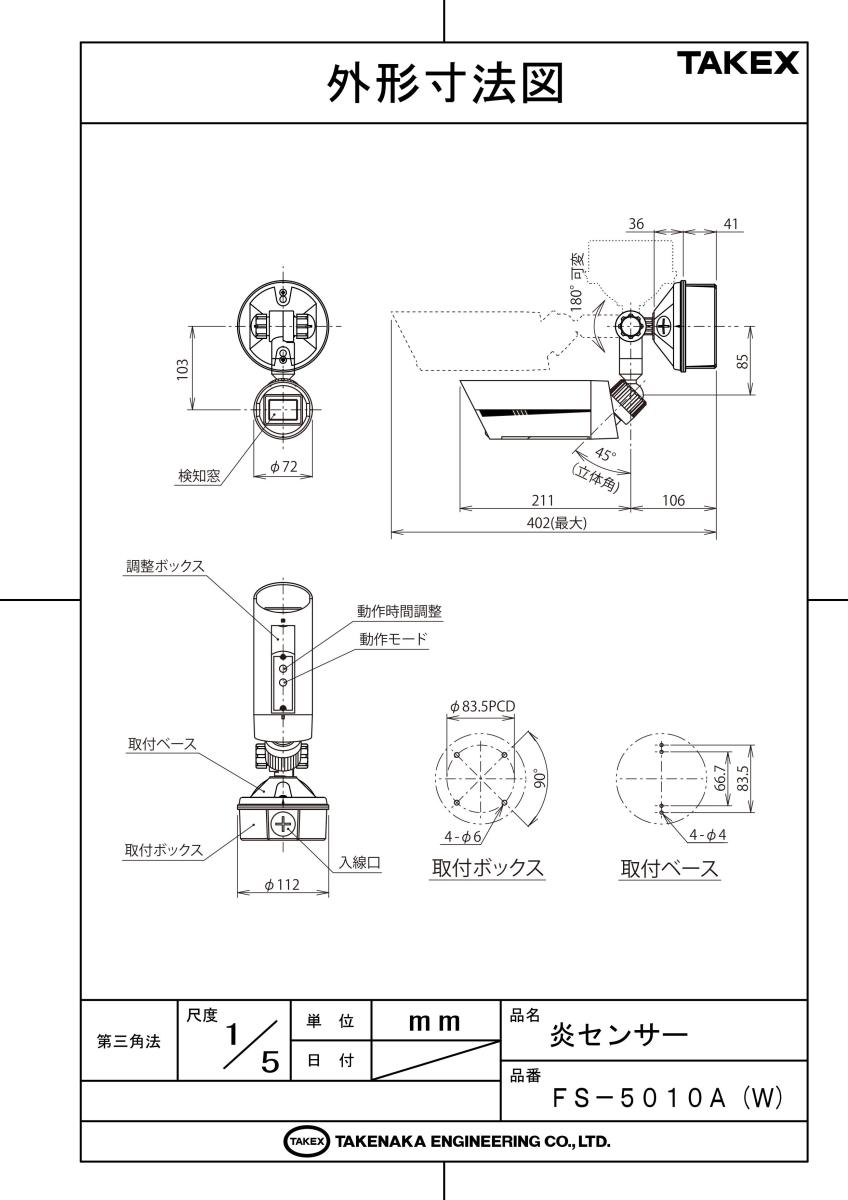

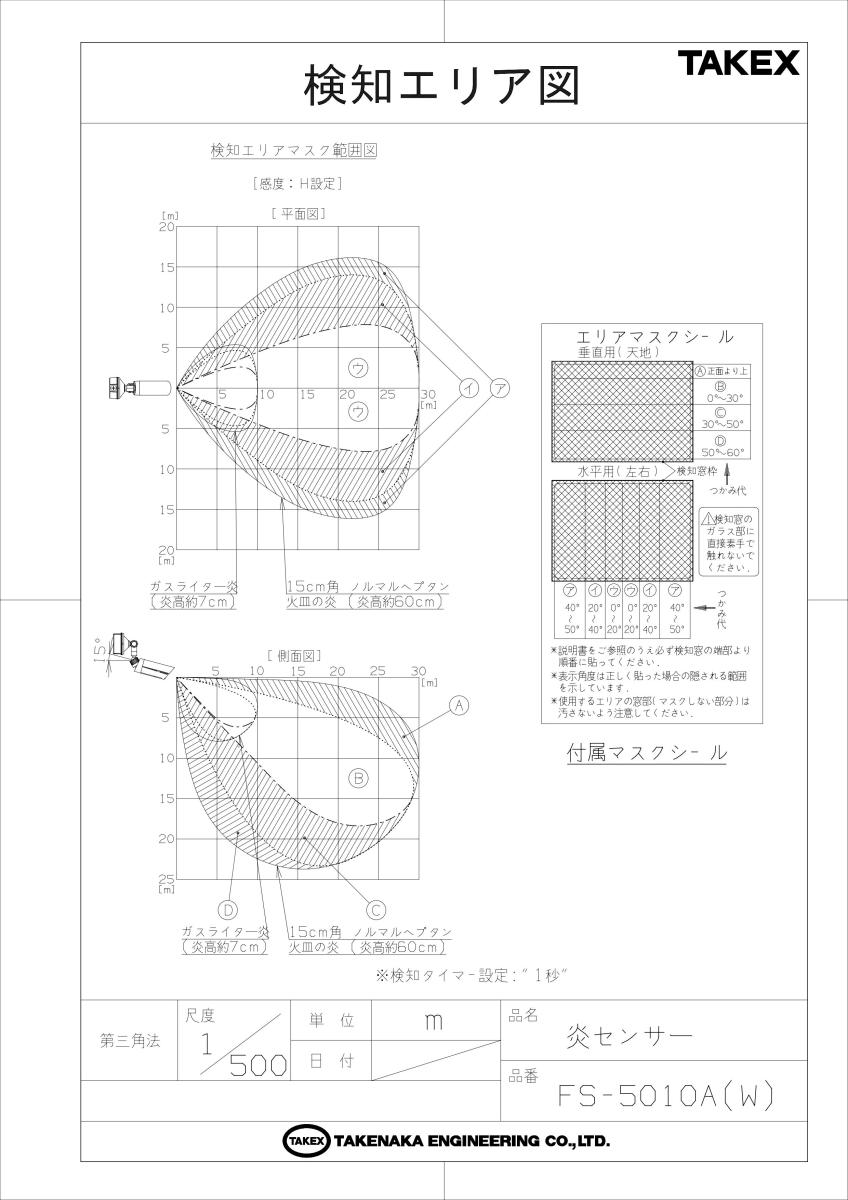

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 資材置場やゴミ集積場などの放火監視
  • 工場・倉庫内での火気厳禁エリアの警備
  • 重要文化財や神社仏閣の火災未然防止
  • 塗装ブース等でのプロセスの異常検知
  • 禁煙場所での喫煙防止・警告案内

導入前に確認したいポイント

  • 紫外線は通常のガラスやアクリルを透過しません
  • 本機は消防法に基づく火災感知器ではありません
  • 設置には電気工事士の資格が必要な作業が含まれます
  • 溶接や強い水銀灯、直射日光が当たる場所は調整が必要です

製品の特長

紫外線検出方式（UV検出）による超早期検知

物質が燃焼する際に放射される特有の紫外線波長（185nm〜260nm）を瞬時に検知します。煙や熱が上昇して感知器に届くのを待つ必要がないため、火災の初期段階、いわゆる「火炎」が発生した瞬間に警報を出力し、被害を最小限に抑えます。

AC100V直接駆動と最大500Wの高出力

商用電源のAC100Vで直接動作するため、別途DC電源ユニットを用意する必要がありません。また、AC100V有電圧a接点を備えており、検知と同時に回転灯やサイレン、白熱灯などの負荷（最大500W、フラッシング時300W）を直接オンにすることが可能です。

屋外設置に対応する堅牢な防雨構造（IP43相当）

ハウジング一体型のスマートなボディデザインを採用。IP43相当の防雨構造により、屋外の壁面や天井への設置が可能です。独自のボールロック機構により、設置後も検知エリアの微調整を自在に行えます。

8段階の細やかな感度・タイマー調整機能

屋外の多様な環境下で誤動作を最小限にするため、感度設定2段階（H・L）と、炎の継続時間を判定する検知タイマー4段階（1秒・3秒・6秒・15秒）を搭載。これらを組み合わせた合計8段階の条件設定により、現場の状況に合わせた最適なプロファイリングが可能です。

現場で役立つ「紫外線環境チェック機能」

設置場所の目に見えない紫外線ノイズ（溶接、電車のスパーク、水銀灯など）を表示灯（赤LED）の点滅速度でモニターできます。施工時にノイズ源を確認し、最適な感度設定や設置位置の選定が容易に行えます。

昼夜判別機能による柔軟な運用

動作モード調整ボリュームにより、周囲の明るさに応じて検知動作を制御できます。「夜間のみ動作させる」といった設定が可能で、不要な時間帯の誤作動や電力消費を抑えるスマートな運用をサポートします。〔10Lx〜∞Lxまで調整可能〕

発報の形跡を残す「メモリー表示灯」

警報が発生した後、黄色LEDが点滅・点灯して知らせるメモリー機能を搭載しています。不在時に発生した警報の有無を一目で確認でき、発生から最大50分間保持（オートリセット）されます。

エリアマスクシールによる検知範囲の限定

付属のエリアマスクシールを使用することで、不要な検知範囲をピンポイントで削除できます。特定の火気使用場所や日光の反射源を避けて監視したい場合に極めて有効な機能です。

選定時に評価したい強み

  • 優れた耐環境性： ソーラーブラインド波長（太陽光の影響を受けにくい域）を採用し、高い屋外信頼性を確保。
  • 施工性の高さ： AC100V直結・高容量接点により、周辺機器構成を簡略化しコストを低減。
  • 調整自由度： ボールロック機構と8通りの検知ロジックにより、設置条件を選ばない。
  • 視認性の良いインジケーター： UV環境モニタリングや警報履歴の確認が現場で完結。

施工・設置ガイド

屋外設置時には、太陽光の直射および反射による誤動作を避けるため、センサーを必ず水平より下向きに設置してください。また、紫外線はガラスを透過しないため、窓の内側からの監視は不可能です。

表示灯の状態 詳細な意味と対応
動作表示灯（赤）点灯 炎を検知中。有電圧a接点出力と連動しています。
動作表示灯（赤）点滅 【環境チェックモード中】周囲の紫外線ノイズを可視化しています。激しい点滅時は感度を下げてください。
メモリー表示灯（黄）点灯 警報発生後の履歴保持状態です（オートリセット累計50分）。

製品仕様

項目 内容
品名 / 品番 炎センサー / ＦＳ－５０１０Ａ（Ｗ） [ホワイト]
検出方式 紫外線検出方式（検出波長：１８５〜２６０ｎｍ）
検知距離 正面にてライター炎：約１０ｍ
正面にて標準火炎（１５ｃｍ角ヘプタン炎）：約３０ｍ
検知指向角 垂直方向：約７５°（上方１５°、下方６０°）
水平方向：約１００°
角度調整範囲 垂直方向：下方９０°（水平〜鉛直）、水平方向：１８０°
感度設定 感度Ｈ（１００％）、Ｌ（５０％）の２段階切替
検知タイマー １秒、３秒、６秒、１５秒の４段階切替
電源電圧 ＡＣ１００Ｖ±１５Ｖ（５０／６０Ｈｚ）
消費電力 待機時：３Ｗ以下、動作時：３Ｗ＋使用負荷
有電圧接点出力 ａ接点　AC100V（白熱灯負荷：500W以下、フラッシング時：300W以下）
無電圧接点出力 ｃ接点　AC/DC 30V・0.5A以下（検知時間＋オフディレイ約2秒）
出力動作時間 オフディレイ：約２秒〜１分、または約５秒〜１０分（切替）
昼夜判別機能 １０ｌｘ（夜間動作）〜∞ｌｘ（昼夜動作）可変
使用可能周囲温度 －２０℃〜＋５０℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 ＩＰ４３相当）
配線接続方式 リード線式（電源・有電圧：太線、無電圧：細線）
質量 / 外観 約５５０ｇ / 樹脂（ホワイト）

FAQ（よくある質問）

Q：煙や熱でも反応しますか？ A：いいえ、本機は炎に含まれる「紫外線」のみを検知します。紫外線の含まれない煙や熱には反応しません。
Q：ガラス越しの火を検知できますか？ A：いいえ。紫外線は通常のガラスやアクリルを透過しないため、窓の内側から外の炎を監視することはできません。
Q：太陽光で誤動作することはありませんか？ A：太陽光に含まれない紫外線を検知する「ソーラーブラインド」方式ですが、直射日光や強い反射光が直接検知窓に入ると誤動作の原因となるため、下向きに設置してください。
Q：AC100V出力で何が駆動できますか？ A：白熱灯、サイレン、回転灯などが駆動可能です。容量は500W以下、フラッシング設定時は300W以下です。蛍光灯等は突入電流により接点を傷める可能性があるため推奨されません。
Q：火災報知器の代わりになりますか？ A：いいえ、本機は消防法における「消防用設備」の感知器ではありません。放火監視や威嚇、プロセスの早期異常検知などを目的としてご使用ください。
Q：夜間だけ動作させることは可能ですか？ A：はい、昼夜判別機能（動作モードボリューム）を調整することで、周囲が暗いときのみ出力をオンにすることができます。
Q：紫外線環境チェック機能とは何ですか？ A：目に見えない紫外線ノイズをLEDの点滅で表示する機能です。設置場所周辺に溶接作業や強い殺菌灯などのノイズ源がないか事前に確認できます。
Q：検知距離はどのくらいですか？ A：正面からの場合、ライターの炎（約7cm）で10m、15cm角の標準火炎（炎高約60cm）で30mが目安です。
Q：メンテナンスは何をすればいいですか？ A：1週間に1回程度、実際のライター炎等を用いて動作確認を行ってください。また、検知窓が汚れると感度が落ちるため、定期的に柔らかい布で清掃してください。
Q：AC100Vの配線に資格は必要ですか？ A：はい、本機はAC100Vの商用電源を使用するため、施工・結線には電気工事士の資格が必要です。
