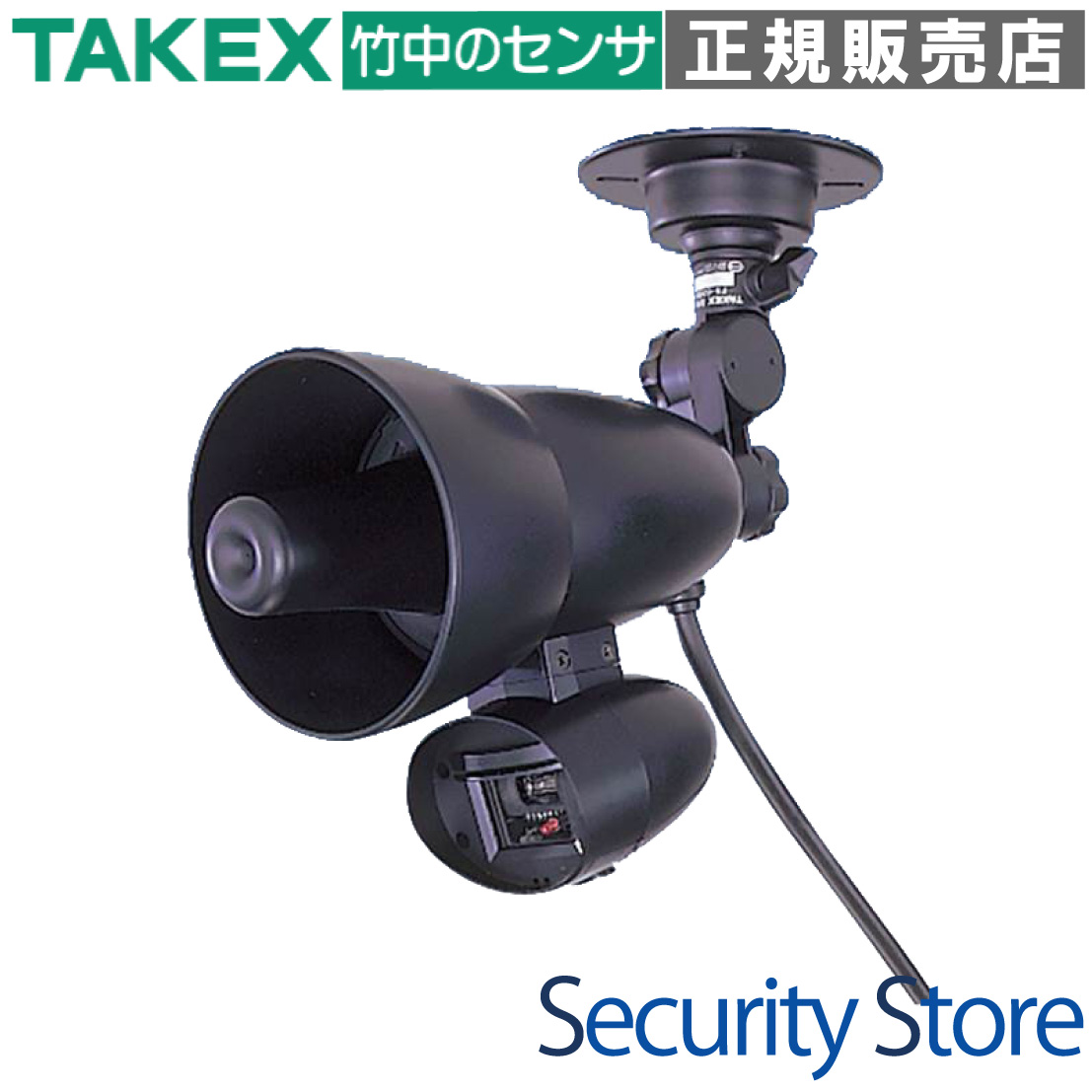

炎センサー 紫外線検出方式 AC100V用・メッセージ式 屋外対応 TAKEX 竹中エンジニアリング [FS-6000A]

炎センサー 紫外線検出方式 AC100V用・メッセージ式 屋外対応 TAKEX 竹中エンジニアリング [FS-6000A]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 炎センサー 紫外線検出方式 音声報知機能 屋外対応

FS-6000A 炎センサー 紫外線検出方式 AC100V用・外国語メッセージ式 屋外対応

火災の初期段階で発生する紫外線を瞬時に捉え、最大30m先の炎を検知する高感度炎センサーです。AC100V直結駆動に対応し、禁煙場所や火気厳禁エリアでの音声警告・威嚇に最適なスピーカー一体型モデルです。

  • 型番： FS-6000A
  • 製品名： 炎センサー 紫外線検出方式 AC100V用・外国語メッセージ式
  • 方式 / カテゴリ： 紫外線検出方式（185〜260nm）/ 防犯・防災センサー
  • 主な用途： 禁煙場所の監視、火気厳禁エリアの警告、神社仏閣・資材置場の放火監視
  • 設置場所 / 対応環境： 屋内・屋外（防雨構造 IP43相当）
  • 電源 / 通信： AC100V±10V（50/60Hz） / 無電圧リレー接点出力（a接点）

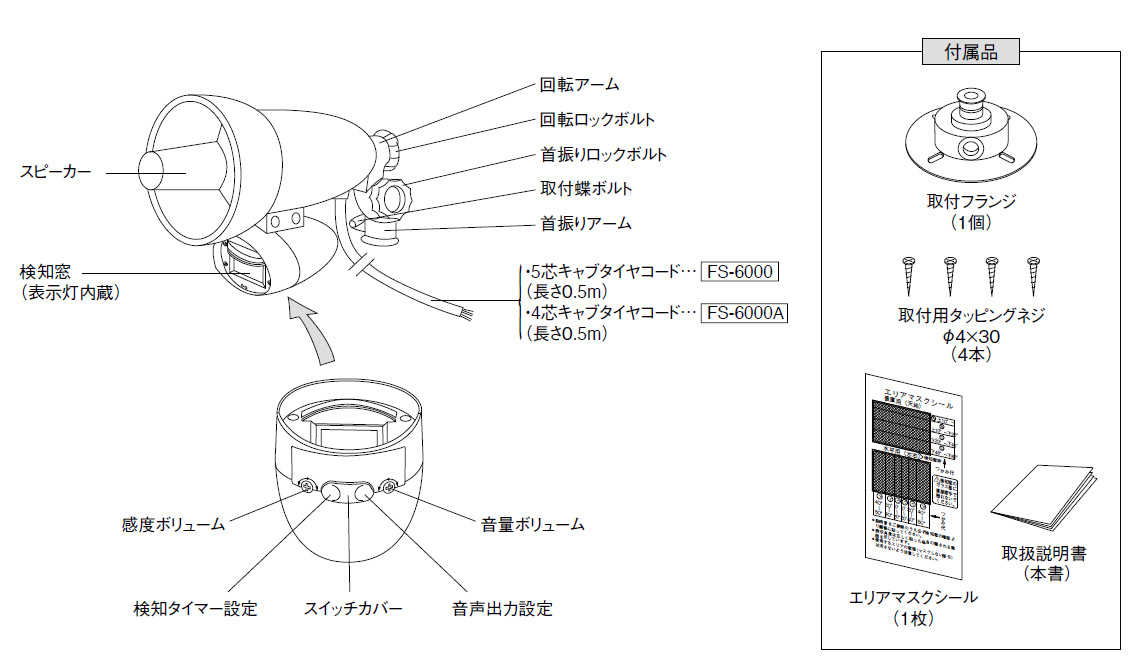

炎センサー FS-6000A

資料ダウンロード

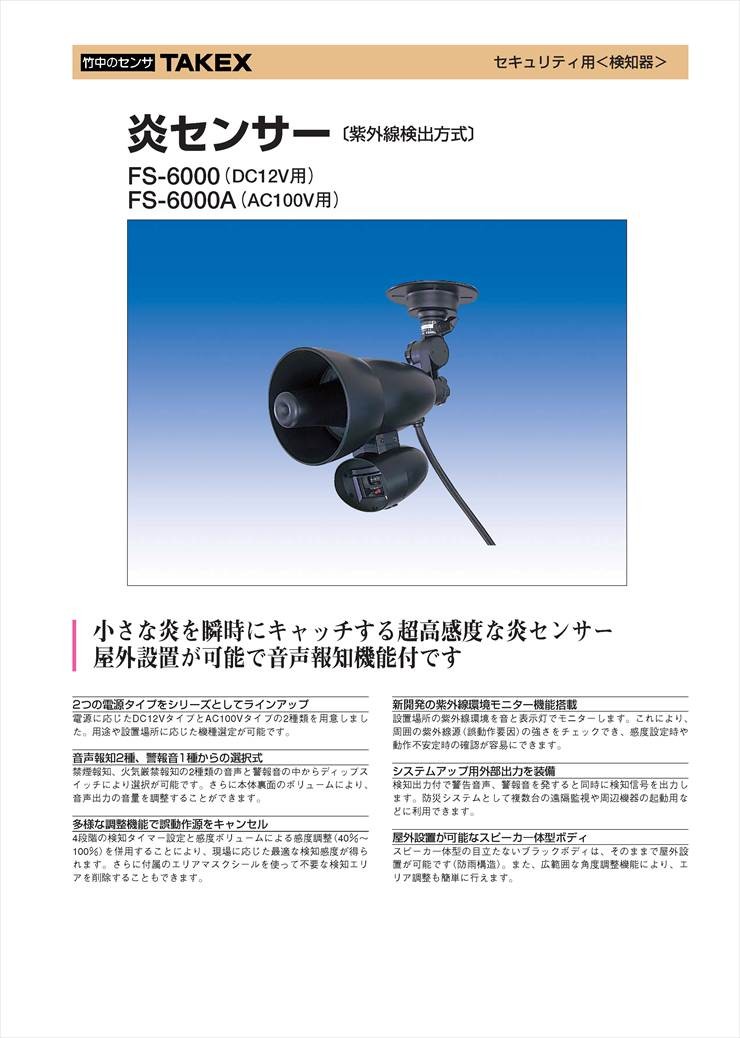

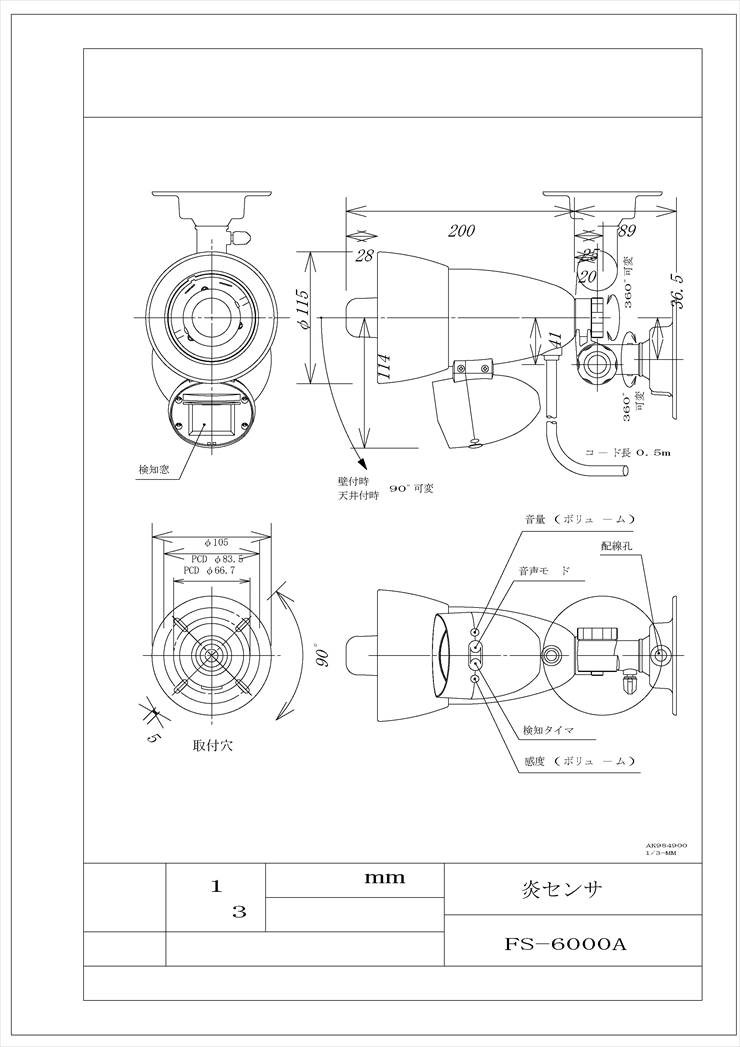

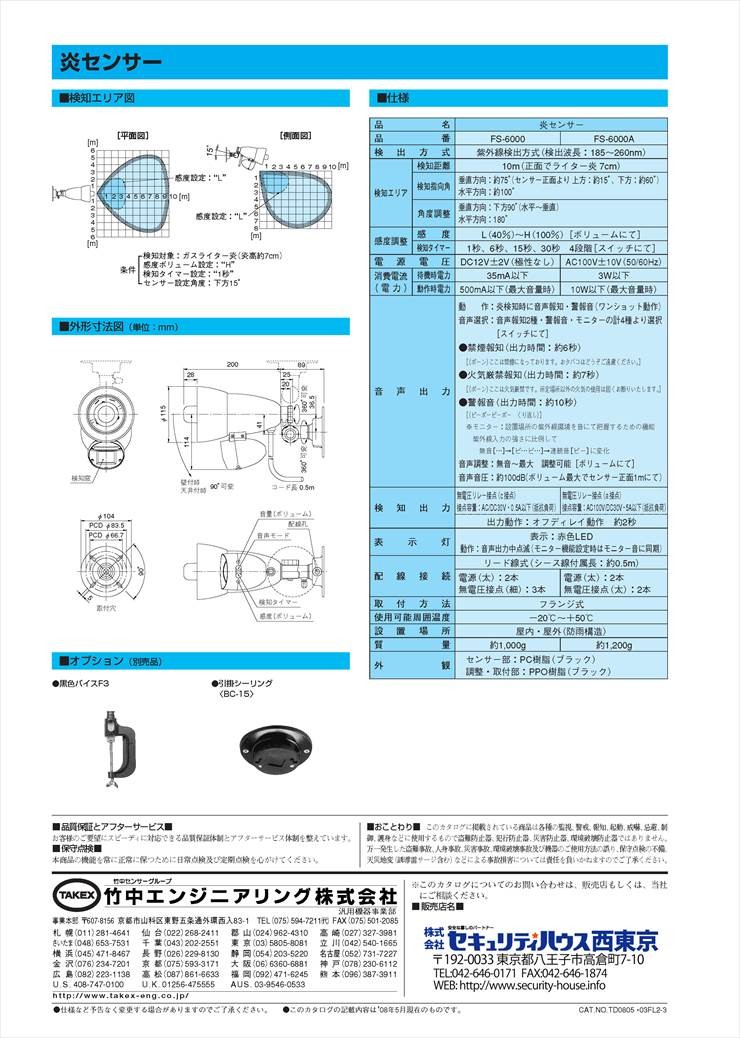

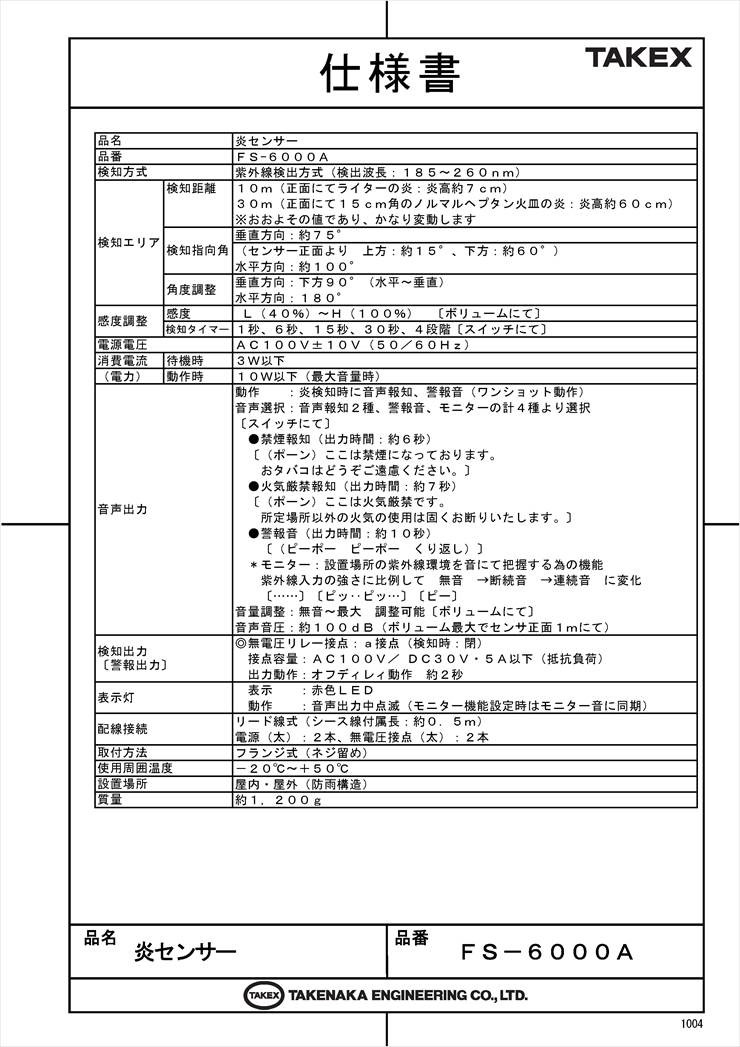

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 禁煙指定場所（トイレ、倉庫、病院等）での喫煙防止
  • 火気厳禁エリア（ガソリンスタンド、化学工場等）の警告
  • 放火監視（神社仏閣、重要文化財、木造住宅の軒先）
  • ゴミ集積場や資材置場などの不審火対策

導入前に確認したいポイント

  • 本機は消防法に基づく火災報知設備ではありません
  • 紫外線はガラスを透過しないため、窓越し監視は不可です
  • 太陽光の直射や溶接スパークなどは誤動作の原因になります
  • AC100V電源の供給が可能な場所か確認してください

特長

30m先の炎を瞬時にキャッチする超高感度設計

火災の初期段階から放射される紫外線を検知素子が正確に捉えます。正面10mであればライターの炎（約7cm）を検知し、大きな火皿（15cm角）であれば最大30m先まで検知可能です。熱や煙に反応するセンサーよりも圧倒的に早く、発火の瞬間に対応できます。

2種類の音声メッセージと警報音を選択可能

「禁煙報知」「火気厳禁報知」の音声合成メッセージ2種と、強力な「警報音」の計3パターンを内蔵しています。現場の用途（禁煙エリアか、火気厳禁エリアか）に合わせて、内部のDIPスイッチで簡単に切り替えることが可能です。

現場環境に合わせて追い込める詳細な調整機能

4段階の検知タイマー設定（1秒/3秒/6秒/15秒）と、40%〜100%まで調整可能な感度ボリュームを装備。一時的なノイズ（火花や照明）を無視しつつ、実際の炎を確実に捉えるための最適なセッティングが行えます。

誤動作要因を可視化する「紫外線環境モニター機能」

設置場所の紫外線強度を音とLED点滅で確認できるモニター機能を搭載。設置時に周囲の紫外線源（太陽光の反射等）がどの程度影響しているかを客観的に判断できるため、導入後の誤報トラブルを未然に防ぐことができます。

外部出力によるシステムアップと遠隔監視

無電圧リレー接点出力を装備しており、警告音声と同時に信号を外部へ出力します。防犯カメラシステムと連動させて記録を開始したり、警備会社や管理室のコントローラへ異常を通知したりといった、システム的な運用が可能です。

過酷な屋外設置に対応するスピーカ一体型ボディ

耐候性樹脂を採用したブラックボディはIP43相当の防雨構造を実現しており、直接雨がかかる屋外軒下などにも設置可能です。取付アームは上下左右に広範囲な角度調整ができるため、ターゲットを正確に狙うことができます。

AC100V直結駆動で安定した電源供給

一般家庭やオフィス、工場で広く普及しているAC100V電源で直接駆動します。別途DC電源ユニットを用意する必要がないため、既存の電源ラインを活用した施工が容易になり、安定した連続運用を支えます。

選定時に評価したい強み

  • 即時性： 煙や熱が届く前の「光」の段階で検知するため、被害を最小限に抑えられます。
  • 音声威嚇： 音声による具体的な警告により、心理的な抑止効果と周囲への注意喚起が同時に行えます。
  • 施工性： AC100V仕様のため、商用電源がある場所ならどこでも柔軟に設置可能です。
  • 高精度： 独自のデジタル解析ロジックにより、日常的な照明光と炎を高度に識別します。

施工・設置ガイド

設置時には以下の条件を確認し、誤報の少ない安定した運用を計画してください。

確認項目 この製品での考え方
設置角度（俯角） 屋外では太陽光の直接入射を避けるため、極力下向きに角度を調整してください。
遮蔽物の有無 紫外線は不透明な物体やガラスを透過しません。検知窓と火源の間に障害物がないようにします。
ノイズ対策 溶接火花、ハロゲンランプ、殺菌灯などが検知エリアに入らないように設置するか、タイマーを長めに設定してください。
メンテナンス 半年に一度程度、検知窓（光学窓）を柔らかい布で清掃することで感度を維持できます。

配線・端子仕様

芯線色 信号名 備考
白 電源(L) AC100V入力
黒 電源(N) AC100V入力
緑 COM 無電圧リレー接点共通
青 NO 無電圧リレー接点（a接点 / 検知時閉）

製品仕様

項目 内容
品名 炎センサー
品番 ＦＳ－６０００Ａ
検出方式 紫外線検出方式（検出波長：１８５〜２６０ｎｍ）
検知エリア（距離） １０ｍ（正面：ライター炎 炎高約７ｃｍ）
３０ｍ（正面：１５ｃｍ角ノルマルヘプタン火皿 炎高約６０ｃｍ）
※環境条件により変動します
検知指向角 垂直方向：約７５°（上方：約１５°、下方：約６０°）
水平方向：約１００°
角度調整範囲 垂直方向：下方９０°（水平〜垂直）
水平方向：１８０°
感度調整 感度：Ｌ（４０％）〜Ｈ（１００％）［無段階ボリューム］
検知タイマー １秒、３秒、６秒、１５秒（４段階切替スイッチ）
電源電圧 ＡＣ１００Ｖ±１０Ｖ（５０／６０Ｈｚ）
消費電力 待機時：３Ｗ以下 ／ 動作時：１０Ｗ以下（最大音量時）
音声出力 禁煙報知、火気厳禁報知、警報音、モニターの計４種より選択
音圧：約１００ｄＢ（最大音量時：センサー正面１ｍ）
検知出力 無電圧リレー接点（ａ接点）
接点容量：ＡＣ１００Ｖ／ＤＣ３０Ｖ・５Ａ以下（抵抗負荷）
動作：オフディレイ動作（約２秒）
表示灯 赤色ＬＥＤ（音声出力中点滅、モニター機能時は音に同期）
配線接続 リード線式（シース線 付属長：約０．５ｍ）
使用可能周囲温度 －２０℃〜＋５０℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 ＩＰ４３相当）
質量 約１，２００ｇ
外装 耐候性樹脂（ブラック）

FAQ

Q：屋外で使用しても大丈夫ですか？ A：はい、防雨構造（IP43相当）ですので屋外設置が可能です。ただし、完全防水ではありませんので、大量の水がかかる場所や上向きの設置は避けてください。
Q：消防法で定められた火災報知器として使用できますか？ A：いいえ、本機は補助的な警告・防犯・監視用のセンサーであり、消防法に基づく火災報知設備（感知器）としては認められていません。
Q：ガラス越しに炎を検知することはできますか？ A：できません。炎センサーが検知する「紫外線」はガラスや透明樹脂を透過しません。必ず検知窓が直接火源を向くように設置してください。
Q：ライターの火でも反応しますか？ A：はい、正面10mの距離で高さ約7cmのライター炎を検知可能です。禁煙場所での喫煙監視などに非常に有効です。
Q：太陽光で誤動作することはありませんか？ A：太陽光には紫外線が含まれるため、直射日光が検知窓に入ると反応する場合があります。屋外設置時は極力下向きに設置し、必要に応じて検知タイマーを長めに設定してください。
Q：音声メッセージの内容をオリジナルのものに変更できますか？ A：いいえ、メッセージ内容は固定です。「禁煙報知」「火気厳禁報知」「警報音」のプリセット3種類から選択していただく形になります。
Q：煙や熱には反応しますか？ A：いいえ、本機は紫外線のみを検知する方式のため、炎を伴わない煙や熱には一切反応しません。
Q：夜間や暗闇でも検知できますか？ A：はい、紫外線検出方式ですので、周囲の明るさに関係なく炎が発生すれば検知可能です。
Q：音量の調節は可能ですか？ A：はい、本体裏面のボリュームにより、無音から最大100dBまで無段階で調整可能です。
Q：メンテナンスはどのように行えばよいですか？ A：検知感度を維持するため、定期的に検知窓の汚れを拭き取ってください。特に油煙や粉塵の多い場所では紫外線が遮られやすいため、こまめな清掃が推奨されます。
