マグネットスイッチ送信機 分離型 アルカリ電池付 [TX-115C(B)]

マグネットスイッチ送信機 分離型 アルカリ電池付 [TX-115C(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防犯センサー ワイヤレス IP67防水 小電力セキュリティシステム

TX-115C(B) マグネットスイッチ送信機 分離型 アルカリ電池付

TX-115C(B)は、送信機本体とマグネットスイッチ部を200mmのコードで分離した「分離型」のワイヤレス開閉センサーです。網戸付の外開き窓や狭小なドア枠など、一体型送信機では設置が困難だった場所でも確実に施工が可能です。IP67準拠の高い防水性能を備え、一般住宅から浴室、屋外の過酷な環境まで幅広く対応します。

  • 型番： TX-115C(B)
  • 製品名： マグネットスイッチ送信機 分離型 アルカリ電池付
  • 検知方式： マグネットスイッチ方式（リードスイッチ）
  • 電源： 単4形アルカリ乾電池×2本
  • 通信距離： 約100m（見通し距離）
  • 防水性能： IP67（防浸形）

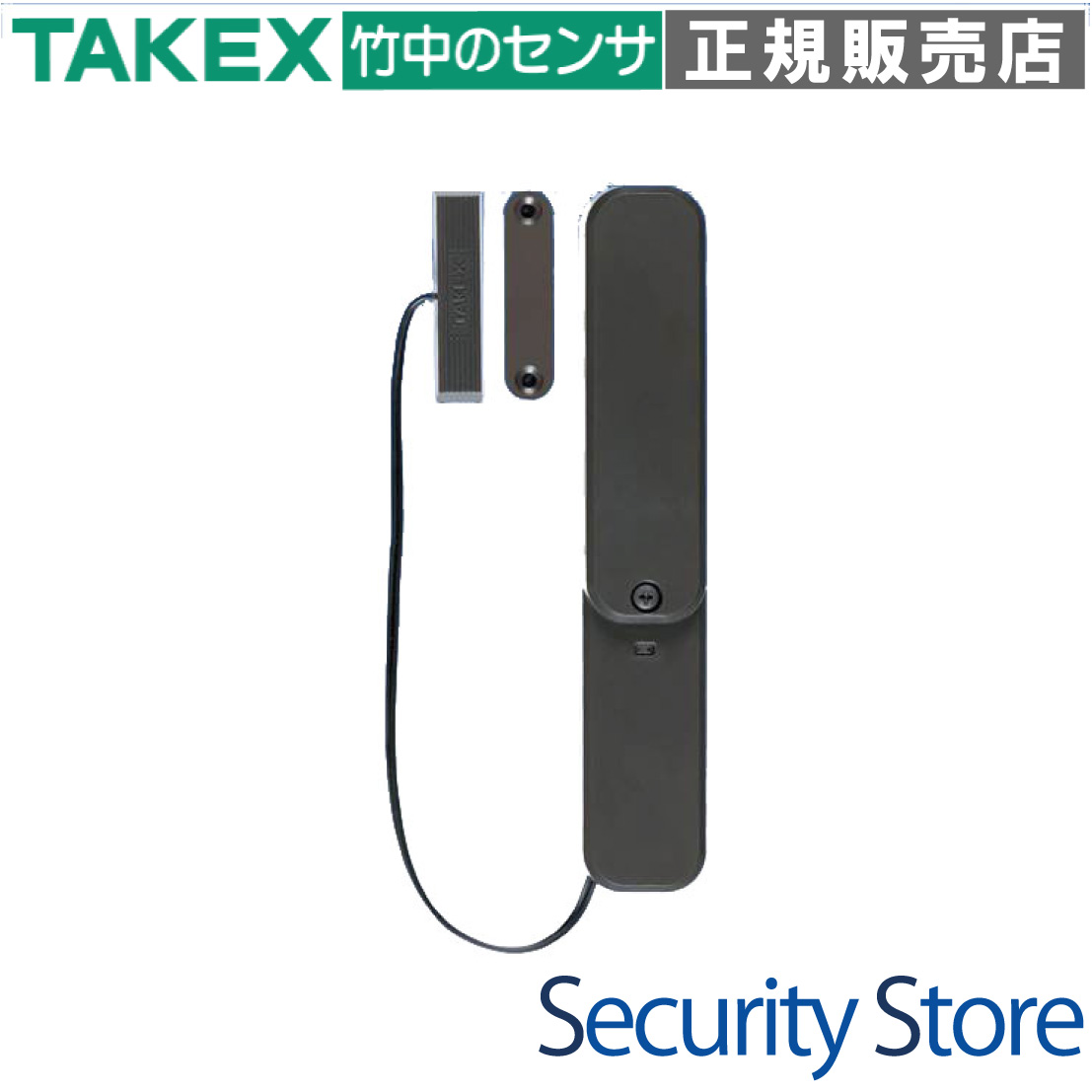

TX-115C(B) マグネットスイッチ送信機 製品画像

資料ダウンロード

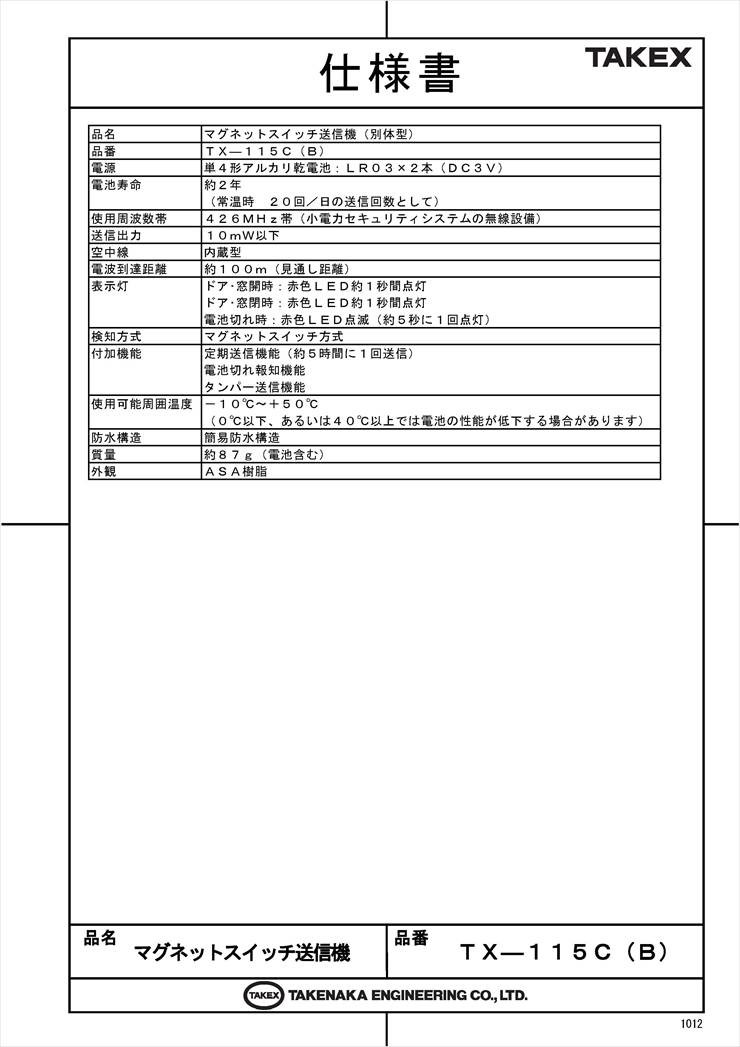

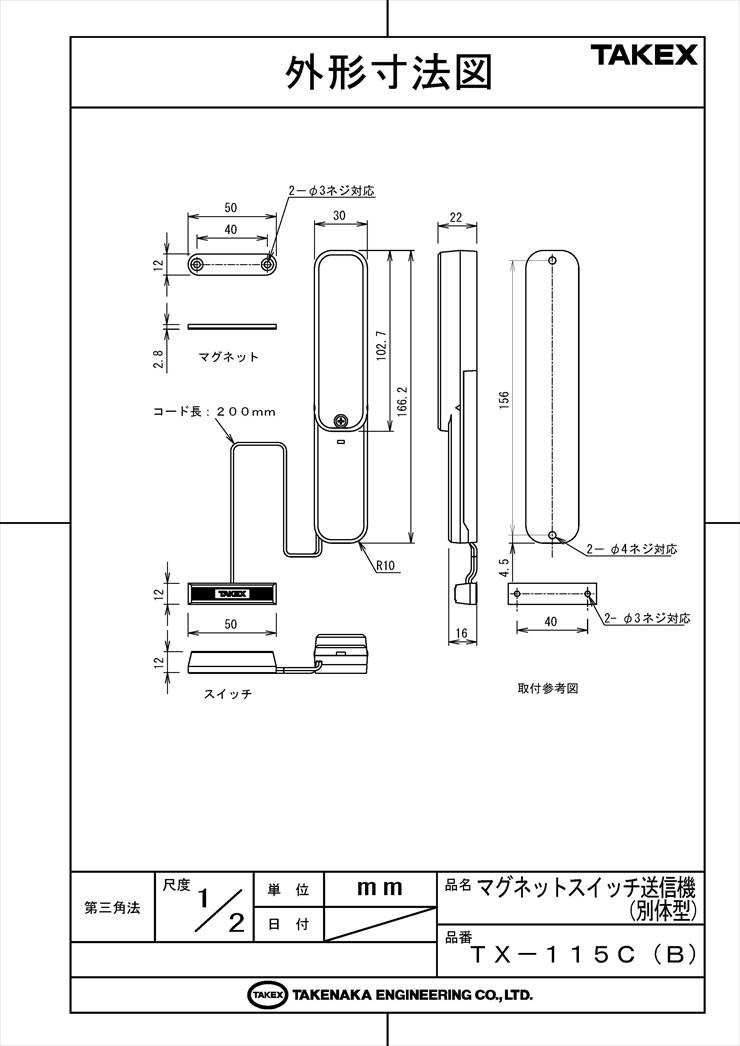

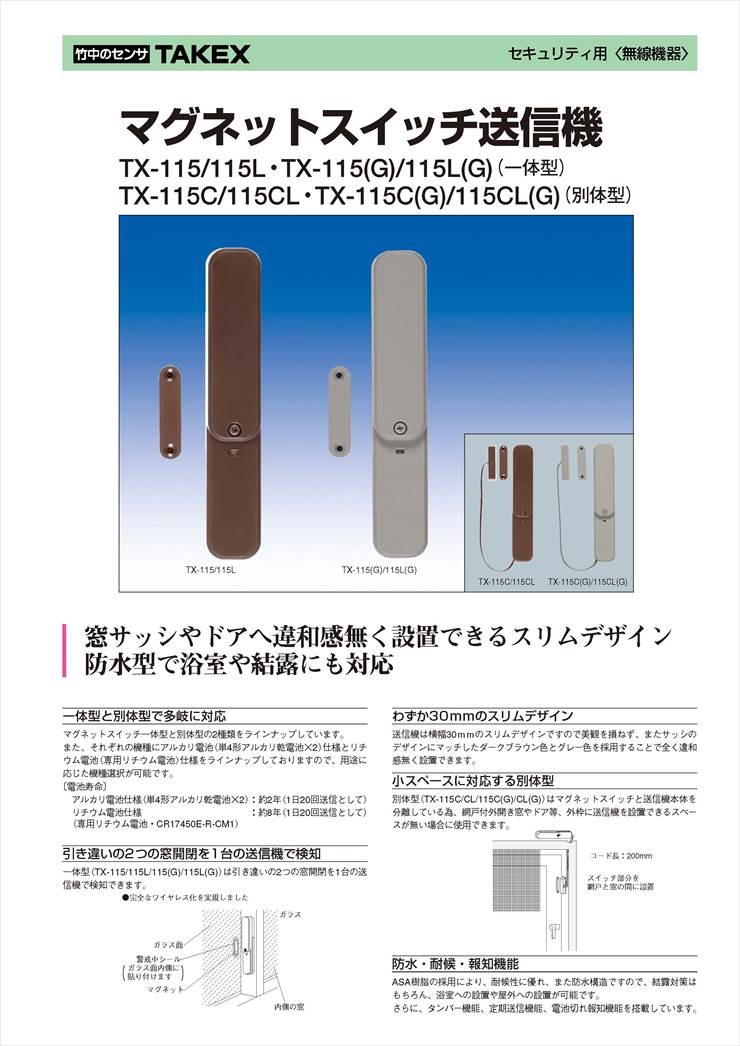

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 網戸がある外開き窓への設置
  • スペースが限られたドア枠やサッシ周り
  • 浴室や屋外など水のかかる場所
  • 店舗・オフィスの勝手口の監視
  • 既設建物への配線なしでの防犯導入

導入前に確認したいポイント

  • 受信機との間に電波遮蔽物がないか
  • 取付面が磁力を吸収する鉄扉ではないか
  • スイッチとマグネットの間隔は20mm以内か
  • 設置インターバル（10秒以上）の理解

特長

施工性を追求した「分離型」アーキテクチャ

電波を送信する本体と、磁気を検知するスイッチ部を200mmのフレキシブルなコードで分離しています。これにより、本体を設置するスペースがない網戸付窓や狭いドア枠でも、スイッチ部のみを検知箇所に配置し、本体を離れた場所に逃がして固定することが可能です。

IP67準拠の高度な防水・防塵設計

内部基板を密閉構造とすることで、IP67（粉塵が侵入せず、一時的な水没にも耐える）の防水性能を実現しました。雨天にさらされる屋外設置や、湿気の多い浴室、結露が発生しやすいサッシ周りでも安心して長期間運用いただけます。

美観を損なわない30mmのスリムデザイン

送信機本体は横幅わずか30mmの超スリム形状。住宅のインテリアやサッシのデザインに自然に溶け込みます。本モデルはダークブラウン（B）色を採用しており、木目調のドアや落ち着いた色のサッシに最適です。

双方向の状態監視（開信号・閉信号の送信）

ドアや窓が開いた時の「警報信号」だけでなく、閉まった時の「復旧信号」も個別に送信します。これにより、受信機側で現在の窓の開閉ステータスを正確に把握でき、外出前の戸締まり確認などに活用できます。

セキュリティを担保するタンパー・監視機能

本体カバーが不正に開けられたことを検知する「タンパー機能」、定期的に正常動作を知らせる「定期送信機能（ハートビート）」、そして「電池切れ報知機能」を搭載。ワイヤレスシステムの弱点を補うフェイルセーフ設計が施されています。

優れた耐候性を誇るASA樹脂の採用

筐体には耐候性に優れたASA樹脂を使用しています。直射日光による黄変や劣化を抑制し、屋外の厳しい環境下でも長期間にわたってその性能と外観を維持します。

安定した426MHz帯の小電力無線

障害物に対する回折性が高く、屋内での壁越しの通信にも適した426MHz帯を使用。見通し約100mの到達距離を誇り、デジタルID照合技術により混信を最小限に抑えた安定したセキュリティネットワークを構築します。

省電力設計による長期運用

単4形アルカリ乾電池2本で、1日20回送信した場合でも約2年の電池寿命を実現。頻繁なメンテナンスの手間を軽減し、ランニングコストを抑えた運用が可能です。

選定時に評価したい強み

  • 設置の柔軟性： 分離型により、従来設置を諦めていた場所にも対応。
  • 環境耐性： IP67防水とASA樹脂により、浴室・屋外設置が可能。
  • 高い信頼性： タンパー、定期送信、電池監視の3重の監視機能。
  • 美観維持： わずか30mmのスリムボディで設置後も目立たない。

LED表示灯の動作状態

状態 LED表示（赤色） 内容
ドア・窓を開けた時 約1秒間 点灯 「開（警報）信号」を送信。
ドア・窓を閉めた時 約1秒間 点灯 「閉（復旧）信号」を送信。
電池電圧低下 約5秒に1回 点滅 速やかに新品の単4アルカリ電池と交換してください。

トラブルシューティング

事象 原因 対策
表示灯が光らない 電池の消耗、極性違い 新品電池に交換し、極性を確認してください。
受信機が反応しない 登録未完了、電波未達 受信機への再登録、または中継機の導入を検討してください。
閉めても復旧しない 間隔が20mm以上ある スイッチとマグネットをより近接（20mm以下）させてください。
連続動作で反応が抜ける 送信インターバル中 10秒以上の間隔を空けて動作させてください（仕様です）。

製品仕様

項目 内容
品名 マグネットスイッチ送信機 （別体型・分離型）
品番 TX-115C (B)
電源 単4形アルカリ乾電池：LR03×2本（DC3V）
電池寿命 約2年（常温時 20回／日の送信回数として）
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線設備）
送信出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
表示灯 ドア・窓開閉時：赤色LED約1秒間点灯
電池切れ時：赤色LED点滅（約5秒に1回）
検出方式 マグネットスイッチ方式
付加機能 定期送信機能（約5時間に1回送信）
電池切れ報知機能
タンパー送信機能
使用可能周囲温度 －10℃〜＋50℃（0℃以下、あるいは40℃以上では電池の性能が低下する場合があります）
防水構造 IP67準拠（簡易防水構造/防浸形）
質量 約87g（電池含む）
外観材質 ASA樹脂
外形寸法 本体：W30×H102.7×D22mm
スイッチ：W12×H50×D12mm
マグネット：W12×H40×D12mm
コード長：200mm

FAQ

Q：TX-115C(B)の「分離型」とはどのような意味ですか？ A：送信機本体と、実際にドアの開閉を検知するスイッチ部が200mmのコードで繋がっている構造を指します。本体を設置するスペースがない窓枠でも、スイッチ部のみを隙間に設置できるため、非常に汎用性が高いのが特長です。
Q：浴室に設置しても大丈夫ですか？ A：はい、IP67準拠の防水構造ですので浴室への設置も可能です。ただし、内部に湿気が入らないよう、電池交換の際は乾燥した環境で行い、カバーのネジを確実に締め付けてください。
Q：電池寿命はどのくらいですか？ A：単4形アルカリ乾電池2本で、1日20回の送信動作を想定して約2年となります。電池が少なくなるとLEDが点滅してお知らせします。
Q：鉄扉に設置する際の注意点はありますか？ A：鉄製のドアは磁力を吸収するため、検知距離が短くなる場合があります。また、電波の飛びにも影響するため、必要に応じて非磁性体のスペーサーを使用し、十分に動作確認を行ってください。
Q：電波はどのくらい届きますか？ A：見通し距離で約100mです。ただし、壁の材質（コンクリートや金属など）や建物の構造により短くなるため、設置前に通信テストを行うことを推奨します。
Q：窓を開けても反応しない時があるのは故障ですか？ A：本機は送信後に約10秒間のインターバルを設けています。開けてすぐに閉めるなど連続した動作には反応しない場合がありますが、これは仕様であり故障ではありません。
Q：定期送信機能とは何ですか？ A：開閉イベントがない場合でも、約5時間に1回、自動的に状態信号を送信する機能です。受信機側でこの信号を監視することで、機器の故障や電池切れ、通信途絶を早期に発見できます。
Q：本体カバーを外すとどうなりますか？ A：タンパー機能が働き、即座に「いたずら検知信号」を送信します。受信機側で警報が鳴る設定にしている場合は、保守モードに切り替えてから作業を行ってください。
Q：付属の電池はそのまま使えますか？ A：付属の電池は動作テスト用です。所定の寿命を満たさない場合があるため、設置時には新しいアルカリ乾電池への交換をお勧めします。
Q：スイッチとマグネットはどのくらい近づける必要がありますか？ A：ドアが閉まった状態で、スイッチ部とマグネット部の間隔が20mm以下になるように設置してください。これ以上離れると、閉まった状態として認識できない原因となります。
