パッシブセンサー 面警戒型 TAKEX 竹中エンジニアリング [PA-6820WA]

パッシブセンサー 面警戒型 TAKEX 竹中エンジニアリング [PA-6820WA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー アンチブラインド機能 屋内用 面警戒（カーテン）

PA-6820WA：パッシブセンサー 面警戒型

PA-6820WAは、妨害行為を検知する「アンチブラインド機能」を搭載した、最長20mのカーテン状警戒エリアを形成するパッシブセンサーです。天井面の汚れ跡を隠せるワイドベース設計を採用し、セキュリティ性と施工後の美観を両立したBtoB向けハイエンドモデルです。

  • 型番： PA-6820WA
  • 製品名： パッシブセンサー 面警戒型
  • 検知方式： パッシブインフラレッド（PIR）方式
  • 主な用途： 境界警戒、壁際監視、通路監視、美術館・展示物の保護
  • 対応環境： 屋内専用（天井取付）
  • 特筆機能： アンチブラインド（防害検出）、タンパー機能、オートリセットメモリー

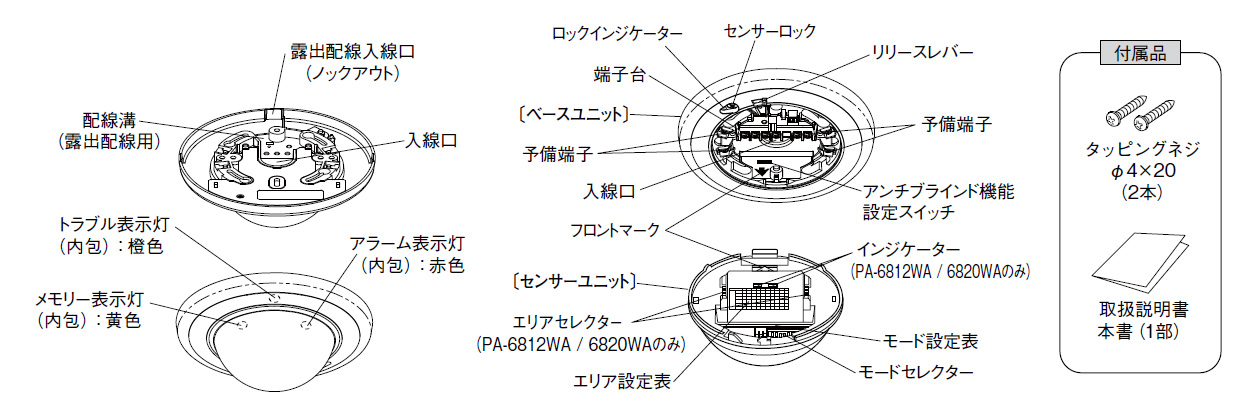

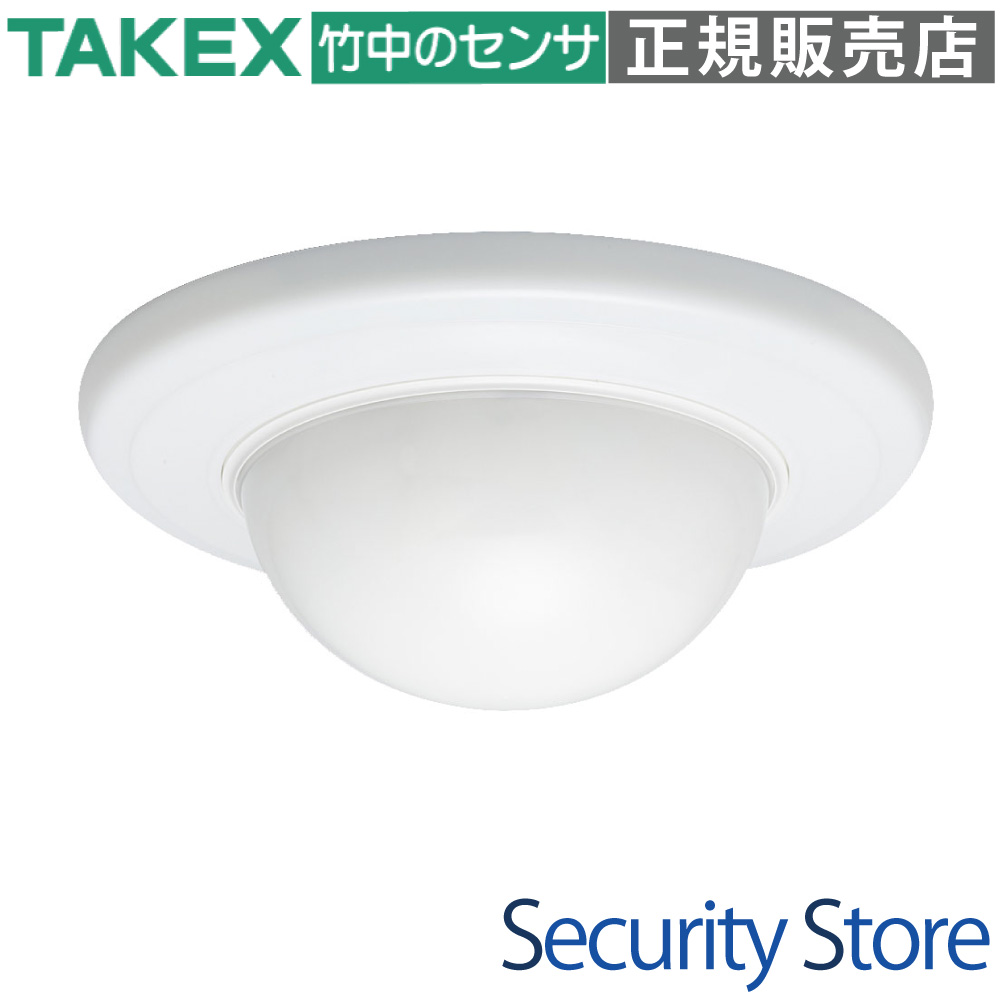

パッシブセンサー PA-6820WA 製品画像

資料ダウンロード

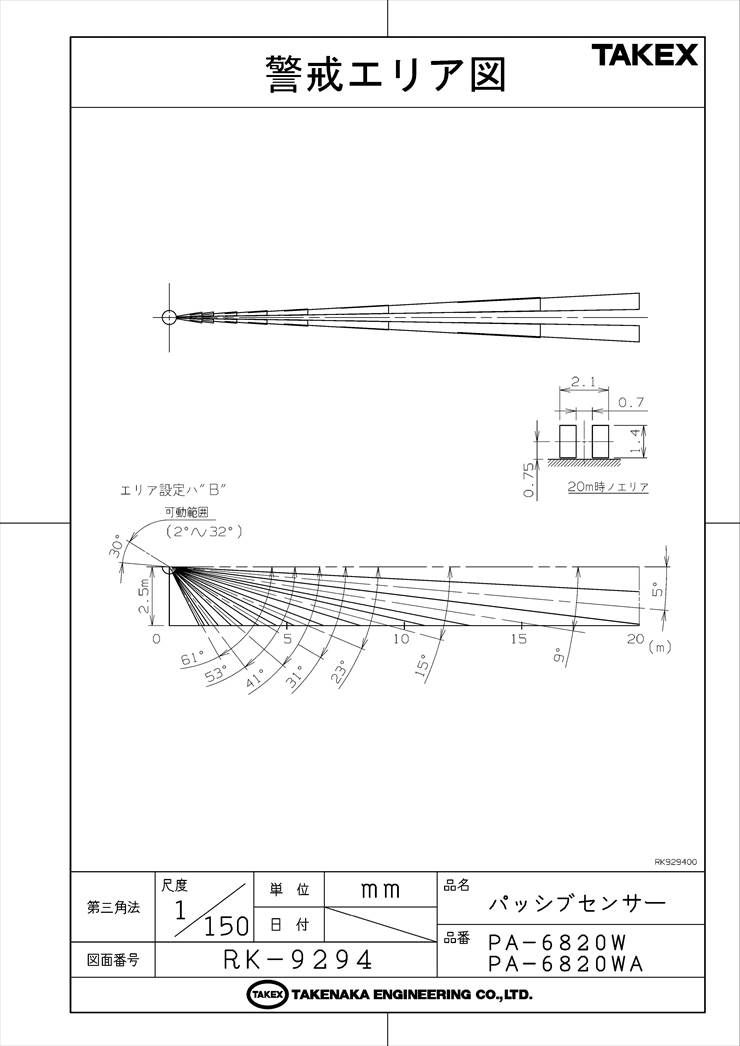

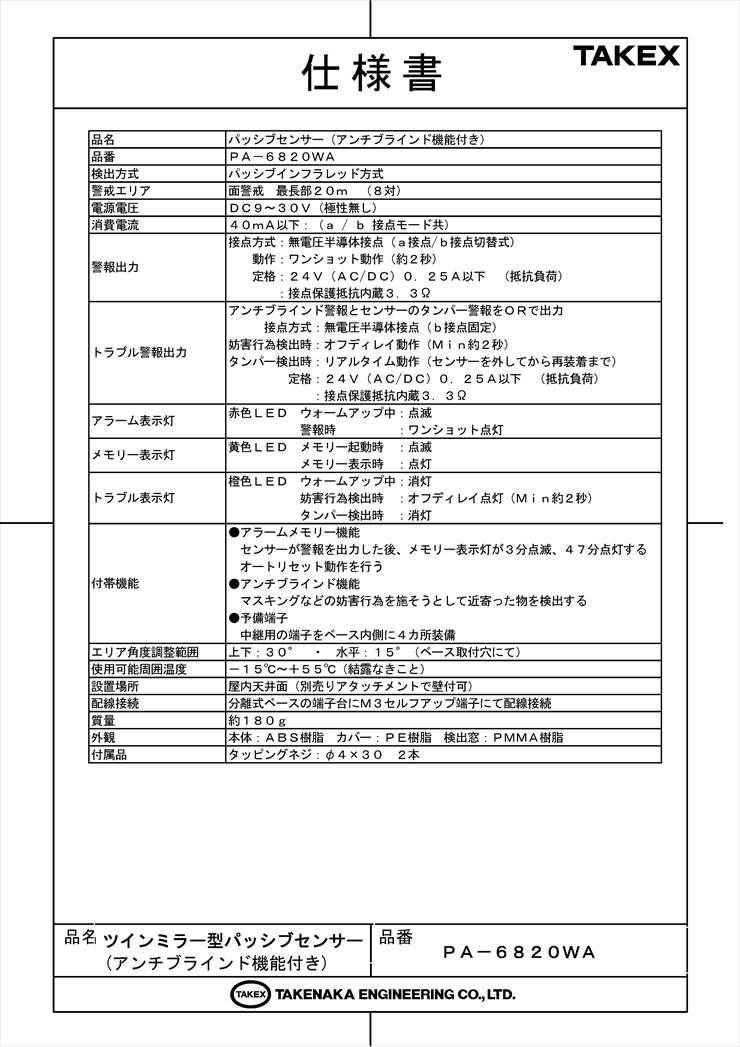

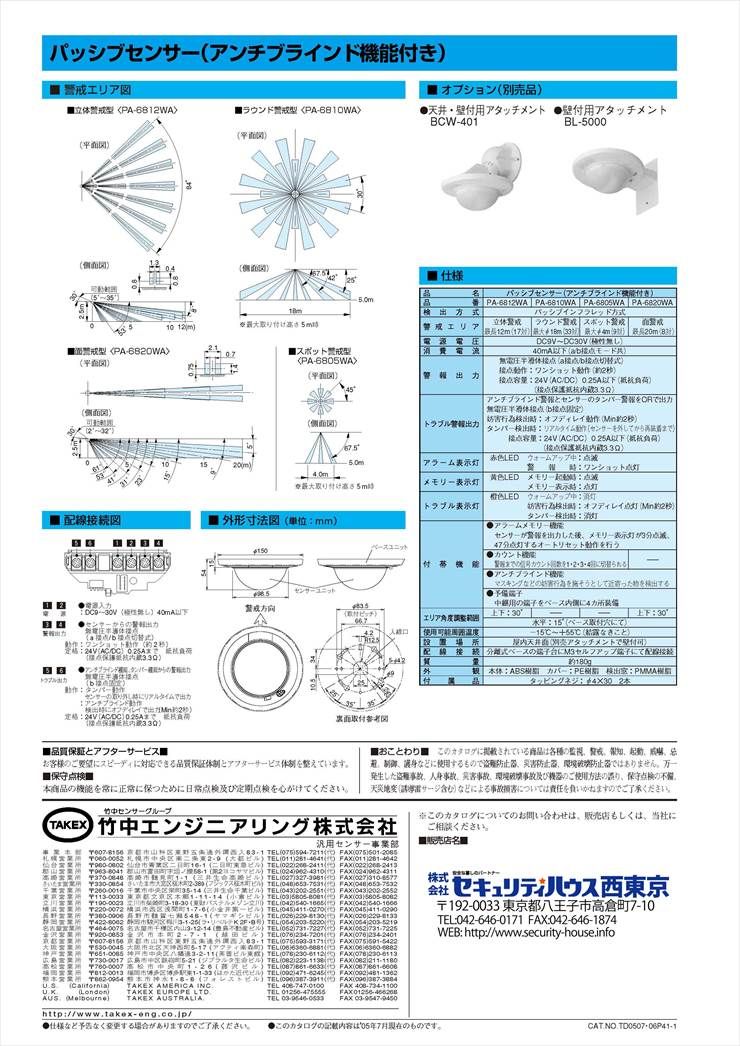

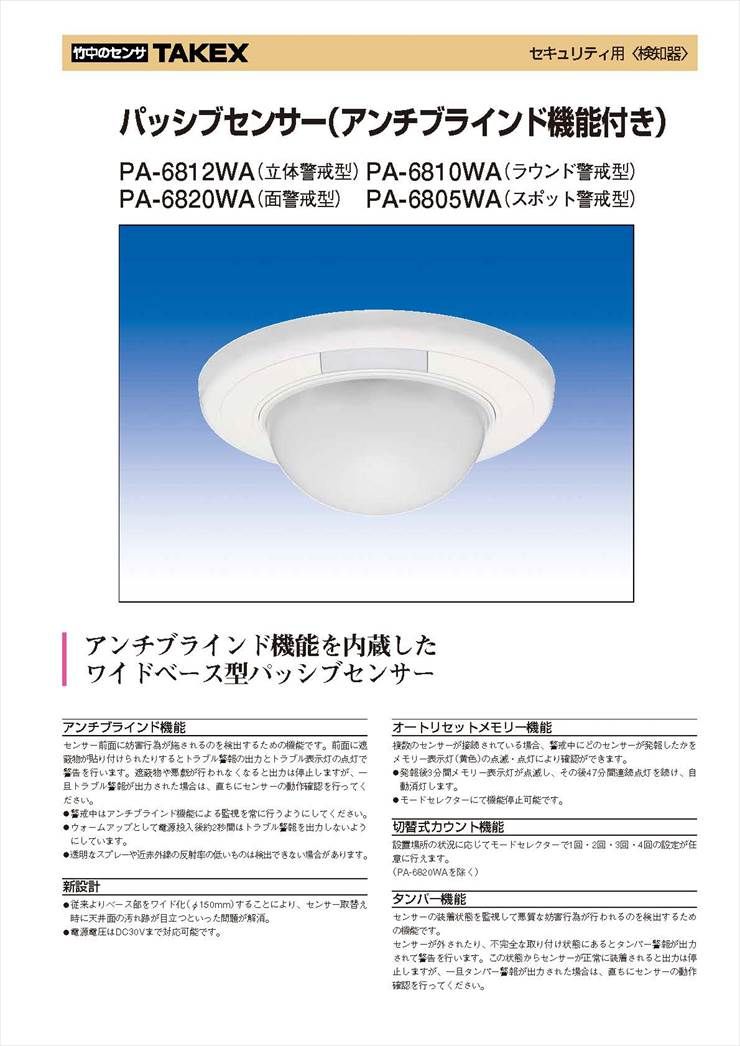

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の境界セキュリティ
  • 壁面に沿ったカーテン状の警戒
  • 高い天井（最大5m）からの広範囲監視
  • 美術館等の展示物への接近監視
  • 既設センサーの交換（汚れ跡の隠蔽）

導入前に確認したいポイント

  • 屋内専用です（屋外・半屋外不可）
  • AC電源は直接接続できません（DC電源が必要）
  • ガラス越しの検知はできません
  • 設置高さに応じたエリア調整（セレクター設定）が必要です

特長

高度な防害行為検出：アンチブラインド機能

センサー前面に遮蔽物が貼り付けられたり、スプレーで塗装されたりする妨害行為を確実に検出します。妨害を検知するとトラブル警報を出力し、LEDを点灯させることで異常を即座に知らせます。アクティブ赤外線素子を用いた監視により、高度なセキュリティ環境を維持します。

施工美観とメンテナンス性を向上させるワイドベース設計

ベース径をΦ150mmに設計。センサーのリニューアル時に、以前設置されていたセンサーの天井汚れ跡を隠すことができます。また、分離式ベースの採用により、配線作業後にセンサーユニットをワンタッチで固定できる高い施工性を備えています。

状況を一目で把握できる3色LEDインジケーター

アラーム（赤）、メモリー（黄）、トラブル（橙）の3色のLEDにより、センサーの状態を詳細に表示します。特に「オートリセットメモリー機能」により、発報から50分間（3分点滅＋47分点灯）はどのセンサーが反応したかを後から確認でき、多系統設置時の調査を容易にします。

選定時に評価したい強み

  • 確実な検知： 最長20mのカーテンエリアを形成し、境界侵入を逃さない高密度設計。
  • 信頼の自己診断： アンチブラインドとタンパーによる二重の防害監視機能を搭載。
  • 幅広い電圧対応： DC9V?30Vの広範囲な電源入力に対応し、既存システムとの親和性が高い。
  • 微動検知： 人間の小さな動きにも反応する高感度素子を採用。

施工・設置ガイド

PA-6820WAの効果を最大限に引き出すためには、取付高さに合わせた垂直方向の調整が不可欠です。内部の「エリアセレクター」を使用し、以下の対応表に基づいて設定を行ってください。

垂直方向調整表（エリアセレクター設定値）

最大警戒距離 高さ2.5m 高さ3.0m 高さ4.0m 高さ5.0m
5m G I - -
10m C D G K
15m B C D G
20m A B C F

LED表示と動作状態

表示灯（色） 状態 意味
アラーム（赤） 点滅 ウォームアップ中（電源投入後 約1分）
点灯 警報出力中（約2秒）
メモリー（黄） 点滅 警報発生後の最初の3分間
点灯 その後の47分間点灯（合計50分で自動消灯）
トラブル（橙） 点灯 アンチブラインド作動中、またはタンパー作動中

配線・端子仕様

接続は分離式ベースのM3セルフアップ端子で行います。極性がないため、施工ミスを軽減できます。

端子番号 名称 内容・定格
1 - 2 電源入力 DC9V 〜 30V（無極性） / 40mA以下
3 - 4 警報出力 無電圧半導体接点（a/b切替） / AC/DC24V・0.25A以下
5 - 6 トラブル出力 無電圧半導体接点（b接点固定） / AC/DC24V・0.25A以下

製品仕様

項目 内容
品名 パッシブセンサー（アンチブラインド機能付き）
品番 PA-6820WA
検出方式 パッシブインフラレッド方式
警戒エリア 面警戒 最長部20m 16本（8対）
電源電圧 DC9?30V（極性なし）
消費電流 40mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点容量：AC／DC24V・0.25A（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
トラブル警報出力 アンチブラインド警報とセンサーのタンパー警報をORで出力
接点方式：無電圧半導体接点（b接点固定）
妨害行為検出時：オフディレイ動作（Min約2秒）
タンパー検出時：リアルタイム動作（センサーを外してから装着まで）
接点容量：AC／DC24V・0.25A以下（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
アラーム表示灯 赤色LED
ウォームアップ中：点滅
警報時：ワンショット点灯
メモリー表示灯 黄色LED
メモリー起動時：点滅
メモリー表示時：点灯
トラブル表示灯 橙色LED
ウォームアップ中：消灯
妨害行為検出時：オフディレイ点灯（Min約2秒）
タンパー検出時：消灯
付帯機能 ●アラームメモリー機能：3分点滅、47分点灯のオートリセット動作
●カウント機能：1・2・3・4回切替
●微動検知機能：小さな動きも検知
●アンチブラインド機能：妨害行為の近接検出
●予備端子：ベース内側に4ヶ所装備
エリア角度調整範囲 上下：30°、水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面取付（別売アタッチメントで壁付可）
質量 約180g
外観 樹脂（ホワイト）
付属品 タッピングネジ：φ4×30 2本

FAQ

Q：PA-6820WAの最大警戒距離はどのくらいですか？ A：最長で20mのカーテン状（面警戒）エリアを監視可能です。設置高さと内部設定により調整ができます。
Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。雨や結露、激しい温度変化がある場所での使用は故障や誤報の原因となります。
Q：アンチブラインド機能とは何ですか？ A：センサーのレンズ面を覆ったり、スプレーを吹き付けたりして検知を妨害する行為を検出する機能です。検出時にはトラブル警報を出力します。
Q：電源電圧の範囲を教えてください。 A：DC9V?30Vに対応しており、極性もありませんので配線が容易です。
Q：メモリー表示灯（黄色）が点灯し続けていますが故障ですか？ A：故障ではありません。警報が発生したことを知らせるメモリー機能が作動しています。発報から50分経過すると自動的に消灯します。
Q：天井が高くても設置可能ですか？ A：はい、最大で5mの高さまで設置可能です。高さに応じたエリアセレクターの調整を行ってください。
Q：ペットがいても大丈夫ですか？ A：パッシブセンサーは熱源の移動を検知するため、ペットも検知対象となります。ペットが警戒エリアに入らないように設置場所を工夫してください。
Q：ガラス越しの侵入者を検知できますか？ A：いいえ、遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。
Q：トラブル表示灯（橙）が点灯しています。どうすればよいですか？ A：センサー前面に遮蔽物がないか、または本体がベースから外れかかっていないか（タンパー）を確認してください。
Q：警報接点のa接点とb接点を切り替えることはできますか？ A：はい、センサーユニット背面のモードセレクター（DIPスイッチ）のSW3を操作することで切り替え可能です。
