パッシブセンサー 立体警戒型 TAKEX 竹中エンジニアリング [PA-6812WA]

パッシブセンサー 立体警戒型 TAKEX 竹中エンジニアリング [PA-6812WA]

販売価格: 会員のみ販売

商品詳細

TAKEX パッシブセンサー アンチブラインド 屋内用 立体警戒型

PA-6812WA パッシブセンサー（立体警戒型）

PA-6812WAは、妨害行為を検知する「アンチブラインド機能」を搭載した、高信頼設計の立体警戒型パッシブセンサーです。ワイドベース設計によりリプレイス時の美観を損なわず、法人施設や高度なセキュリティが求められる現場に最適です。

  • 型番： PA-6812WA
  • 製品名： パッシブセンサー 立体警戒型
  • 方式： パッシブインフラレッド方式
  • 主な用途： オフィス、店舗、倉庫、重要施設の屋内侵入監視
  • 設置場所： 屋内天井面（別売アタッチメントで壁付可）
  • 電源電圧： DC9V 〜 30V（極性なし）

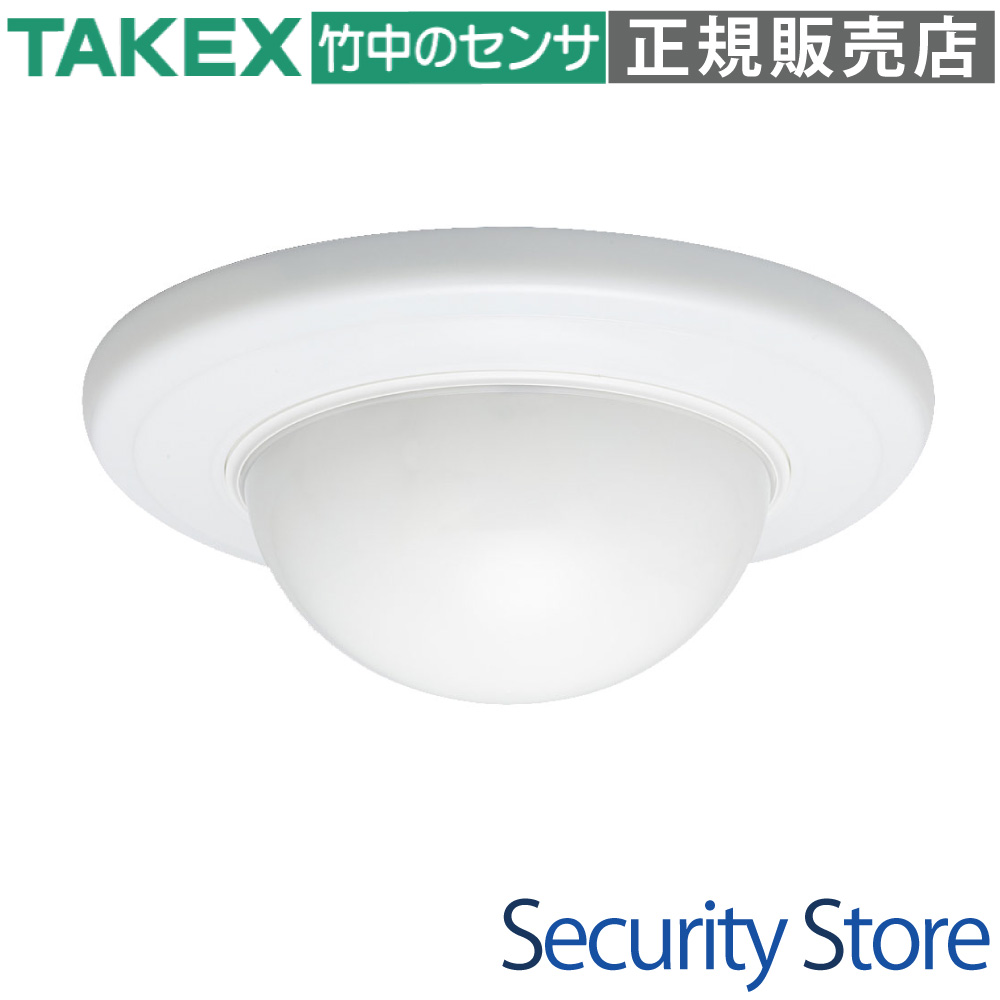

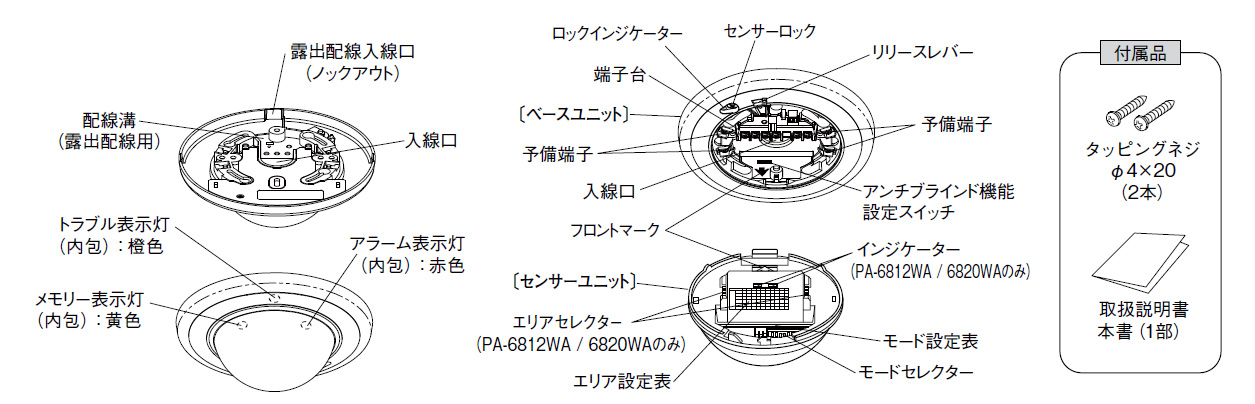

PA-6812WA パッシブセンサー 製品画像

資料ダウンロード

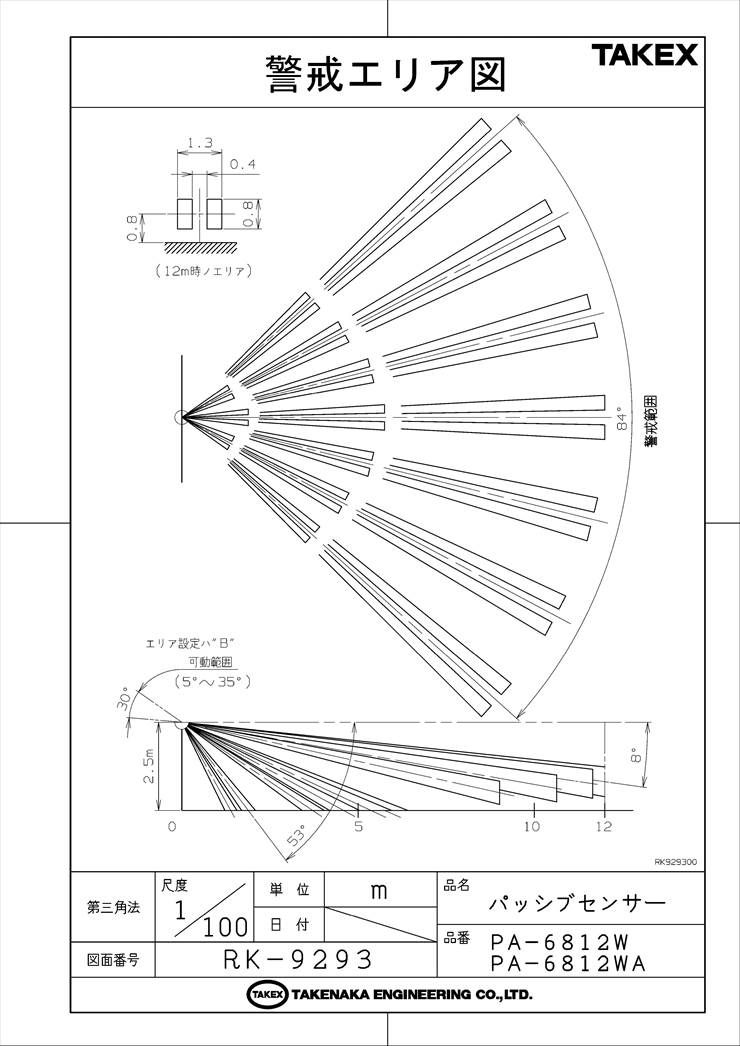

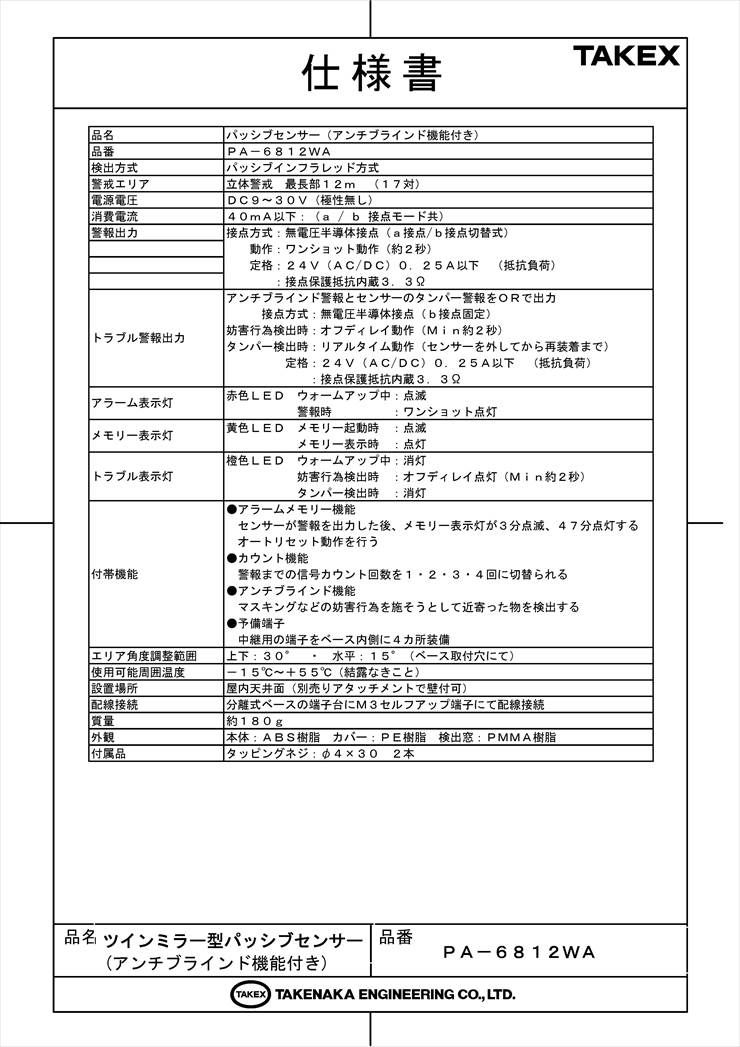

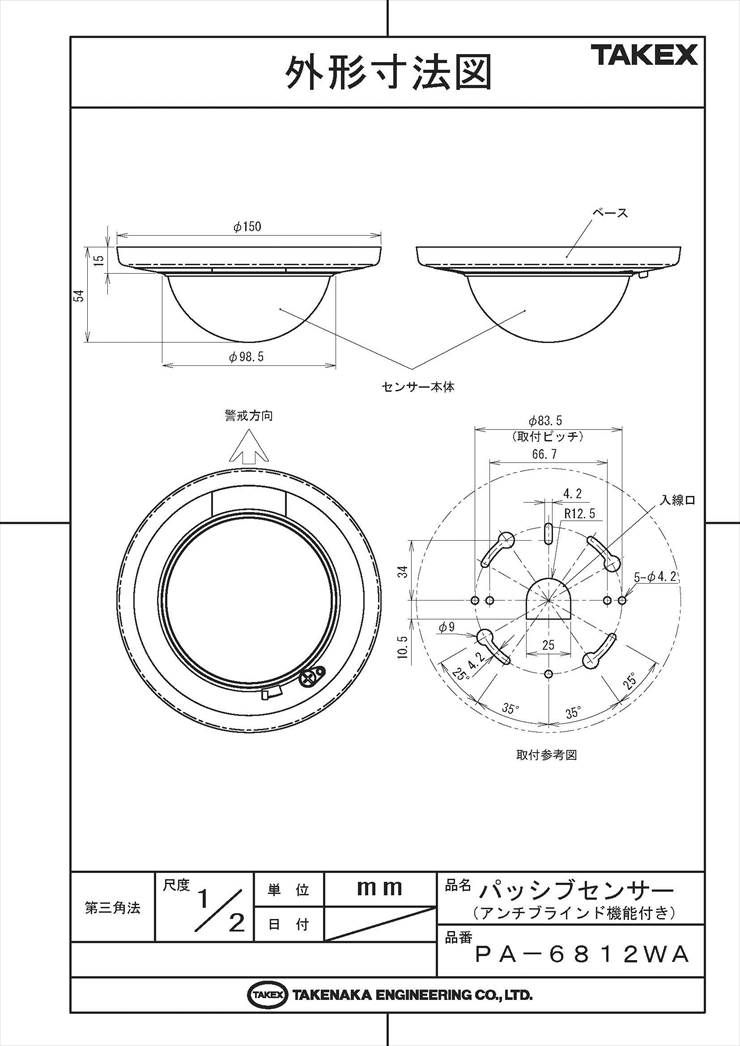

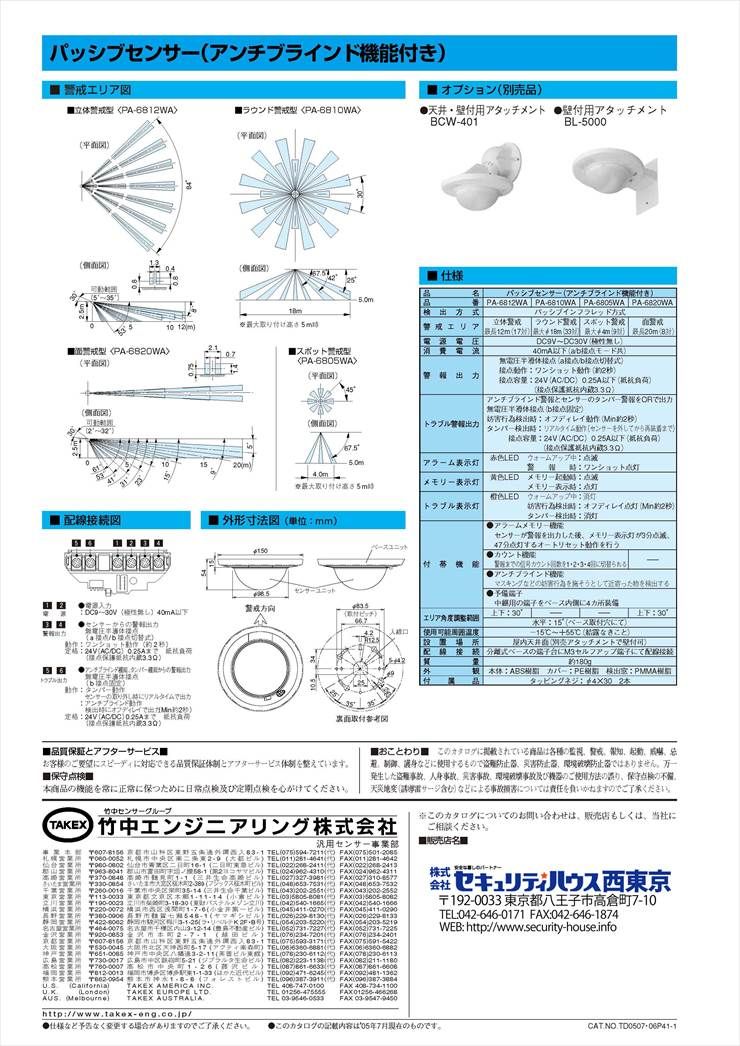

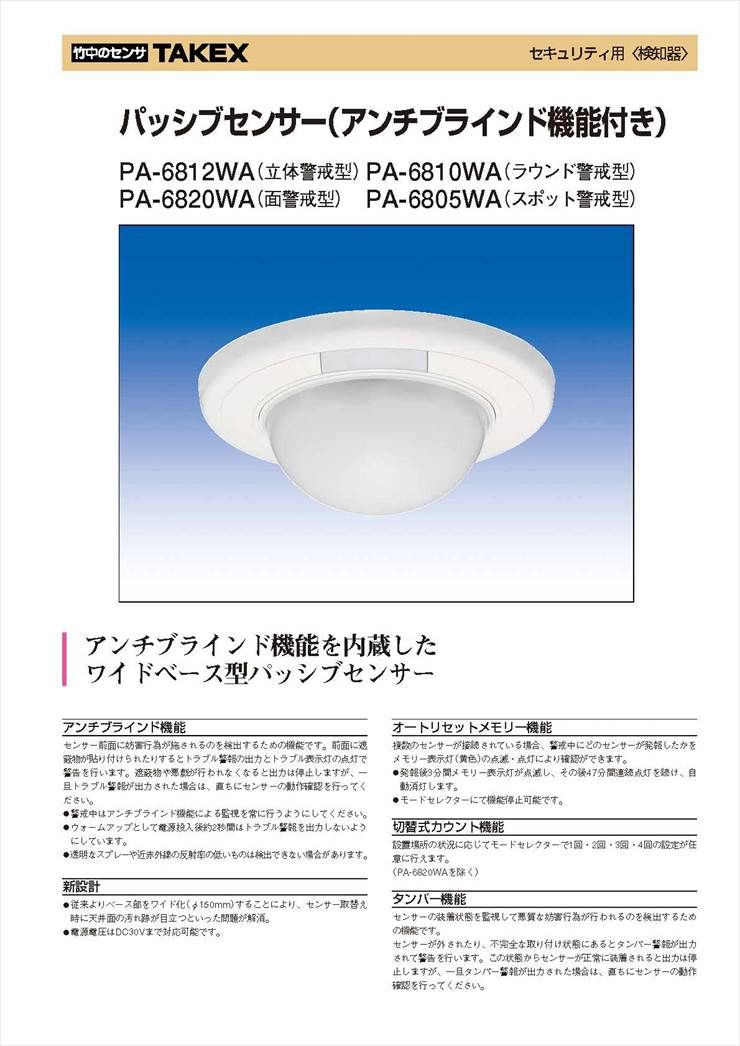

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 侵入者によるセンサー目隠し対策が必要な場所
  • 天井汚れを隠したい既設センサーからの交換
  • 重要書類、高額商品を保管するオフィスや店舗
  • 温度変化やノイズによる誤報を低減したい環境

導入前に確認したいポイント

  • 設置場所が屋内であることを確認してください（非防水）
  • 検知エリア内にエアコンや直射日光がないか確認
  • 電源電圧（DC9V〜30V）が確保できるか確認
  • 警戒距離に応じた垂直角調整（エリアセレクター）が必要

特長

アンチブラインド（妨害検知）機能

センサー前面へのスプレー吹き付けや遮蔽物の貼り付けといった、悪質な妨害行為をリアルタイムで検出します。妨害を検知すると、トラブル警報出力と橙色LEDの点灯で即座に異常を報知。物理的な破壊だけでなく、機能的な無効化からもシステムを守ります。

既設交換に配慮したワイドベース設計

ベース径をΦ150mmに設計。旧型のセンサーから交換する際、天井に残った古い取付跡や汚れを覆い隠すことができるため、リフォームやリプレイス後の美観を損ないません。

オートリセットメモリー機能

複数のセンサーを運用している場合、どの機器が発報したかを確認できるメモリー表示灯を搭載。発報後3分間は点滅し、その後47分間点灯を続けます。50分後には自動で消灯するため、リセット作業の手間を省けます。

選定時に評価したい強み

  • 高い防犯性： アンチブラインドとタンパー機能で物理・機能両面の妨害を阻止。
  • 柔軟な電源： DC9V〜30Vの極性なし電源に対応し、現場施工が容易。
  • 誤報対策： 1〜4回のカウント機能切り替えで、環境に応じた最適化が可能。
  • 施工性： セパレート方式のベースユニットと、垂直・水平方向の微調整機能を完備。

施工・設置ガイド

最適な検知性能を発揮させるため、以下の条件を守って設置してください。ガラス越しや急激な温度変化がある場所（エアコン直下など）は検知ミスや誤報の原因となります。

調整項目 設定方法とポイント
垂直方向調整 エリアセレクターを回転させ、取付高さと距離に対応する指標（A〜K）に合わせます。
水平方向調整 ベース取付穴の範囲内で左右±15°の微調整が可能です。
感度設定 現場の温度環境に応じて、DIPスイッチで60%〜120%の感度調整が可能です。

インジケーター（LED）の状態表示

LED名称 色 状態 意味
アラーム表示灯 赤 点滅 / 点灯 点滅：ウォームアップ中（約1分） / 点灯：警報出力中（約2秒）
メモリー表示灯 黄 点滅 / 点灯 点滅：発報直後（3分間） / 点灯：メモリー保持中（47分間）
トラブル表示灯 橙 点灯 妨害行為検出中（アンチブラインド）またはタンパー作動中

配線・端子仕様

端子番号 名称 内容・電気的仕様
1 - 2 電源入力 DC9V 〜 30V（無極性） / 23mA以下
3 - 4 警報出力 無電圧半導体接点（a/b切替可） / AC/DC24V・0.25A以下
5 - 6 トラブル出力 無電圧半導体接点（b接点固定） / アンチブラインド・タンパー用

製品仕様

項目 内容
品名 パッシブセンサー（アンチブラインド機能付き）
品番 PA-6812WA
検出方式 パッシブインフラレッド方式（カウント処理）
警戒エリア 立体警戒 最長部12m 34本（17対）
電源電圧 DC9?30V（極性なし）
消費電流 23mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点容量：AC／DC24V・0.25A（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
トラブル警報出力 アンチブラインド警報とセンサーのタンパー警報をORで出力
接点方式：無電圧半導体接点（b接点固定）
妨害行為検出時：オフディレイ動作（Min約2秒）
タンパー検出時：リアルタイム動作（センサーを外してから装着まで）
接点容量：AC／DC24V・0.25A以下（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
アラーム表示灯 赤色LED
ウォームアップ中：点滅
警報時：ワンショット点灯
メモリー表示灯 黄色LED
メモリー起動時：点滅
メモリー表示時：点灯
トラブル表示灯 橙色LED
ウォームアップ中：消灯
妨害行為検出時：オフディレイ点灯（Min約2秒）
タンパー検出時：消灯
付帯機能 ●アラームメモリー機能：3分点滅、47分点灯（オートリセット）
●カウント機能：1・2・3・4回切替
●微動検知機能：小さな動きも検知可能
●アンチブラインド機能：妨害行為の近接検出
●予備端子：ベース内側に4ヶ所装備
エリア角度調整範囲 上下：30°　水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面取付（別売アタッチメントで壁付可）
質量 約180g
外観 樹脂（ホワイト）
付属品 タッピングネジ：φ4×30 2本

FAQ

Q：アンチブラインド機能とはどのような機能ですか？ A：センサー前面にスプレーを吹き付けられたり、遮蔽物を置かれたりして検知を妨害しようとする行為を検出する機能です。検出時にはトラブル警報を出力します。
Q：電源の極性はありますか？ A：DC9V〜30Vの範囲であれば極性なしで使用できるため、現場での配線ミスを軽減できます。
Q：リプレイス（交換）時に天井の汚れが気になります。 A：本製品はΦ150mmのワイドベース設計となっており、既存のセンサーを取り外した際の汚れや跡を隠しやすい設計になっています。
Q：発報したセンサーを後から特定できますか？ A：はい、オートリセットメモリー機能により、発報したセンサーの黄色LEDが点滅または点灯するため、一目で特定可能です。
Q：誤報が多い環境ですが、対策はありますか？ A：カウント機能を設定することで、1回から4回の検知信号で警報を出すよう調整可能です。不安定な環境ではカウント数を増やすことを推奨します。
Q：垂直方向の検知距離はどうやって調整しますか？ A：センサーユニット内部のエリアセレクターを回転させ、設置高さと目標距離に応じたアルファベット（A〜K）に合わせることで調整します。
Q：屋外で使用できますか？ A：いいえ、本製品は屋内専用です。雨や水のかかる場所、湿気の多い場所への設置は避けてください。
Q：橙色のLEDが点灯したままになります。 A：アンチブラインド機能が作動しているか、タンパー（カバー外れ）が原因です。センサー前面が汚れていないか、カバーが確実に閉まっているか確認してください。
Q：感度の調整は可能ですか？ A：はい、内部のDIPスイッチにより、60%・80%・100%・120%の4段階で感度設定が可能です。
Q：電源投入直後に警報が出ないのですが。 A：電源投入後、約1分間はウォームアップ時間となります。この間は赤色LEDが点滅し、警報動作は行いません。
