パッシブセンサー ラウンド警戒型 TAKEX 竹中エンジニアリング [PA-6810WA]

パッシブセンサー ラウンド警戒型 TAKEX 竹中エンジニアリング [PA-6810WA]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング パッシブセンサー 360度ラウンド警戒 アンチブラインド

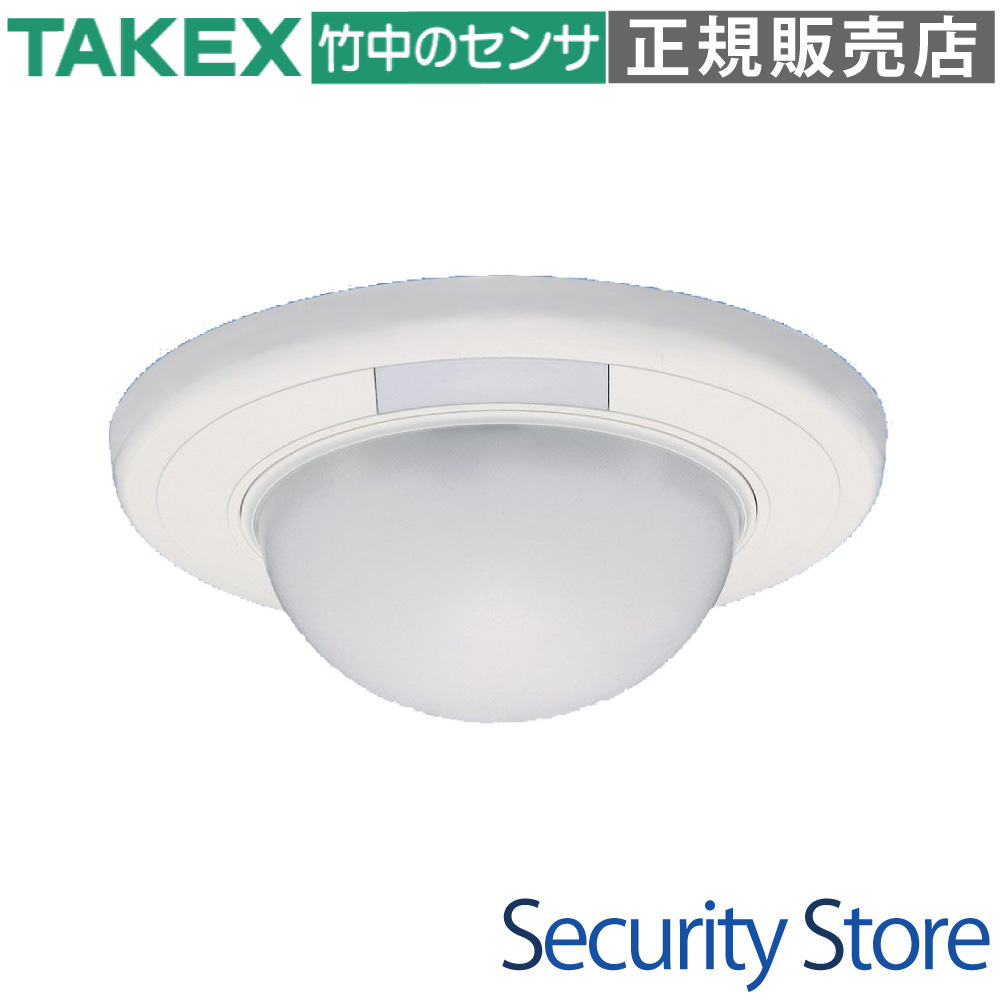

PA-6810WA パッシブセンサー ラウンド警戒型

360度全周囲を均一に監視する天井設置専用のパッシブセンサーです。センサー前面へのスプレーや遮蔽物による妨害行為を検知する「アンチブラインド機能」を搭載し、より高い信頼性が求められる重要施設のセキュリティに最適です。

  • 型番： PA-6810WA
  • 警戒方式： パッシブインフラレッド方式（ラウンド警戒）
  • 警戒エリア： 最大φ18m（取付高さ5m時）
  • 主な機能： アンチブラインド機能、タンパー機能、オートリセットメモリー
  • 対応環境： 屋内天井取付、DC9〜30V電源（無極性）

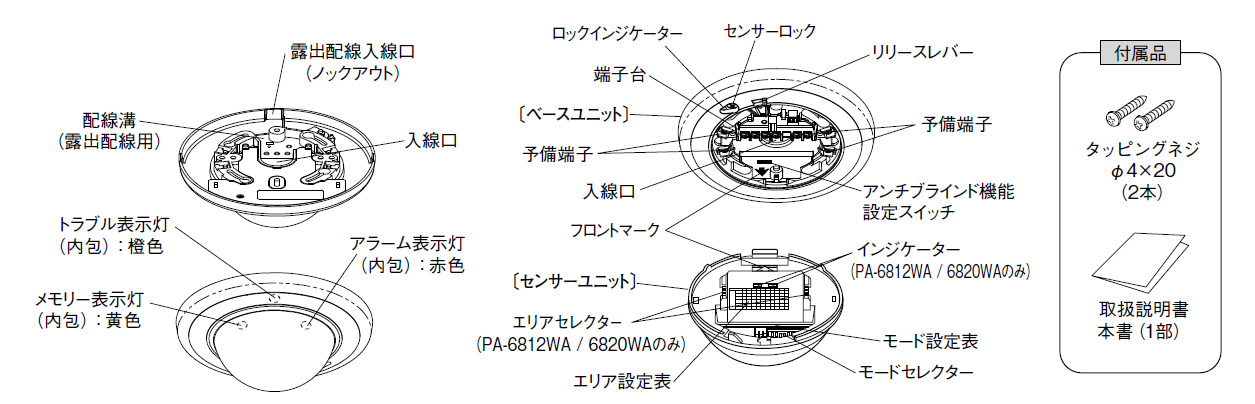

PA-6810WA パッシブセンサー ラウンド警戒型の製品画像

資料ダウンロード

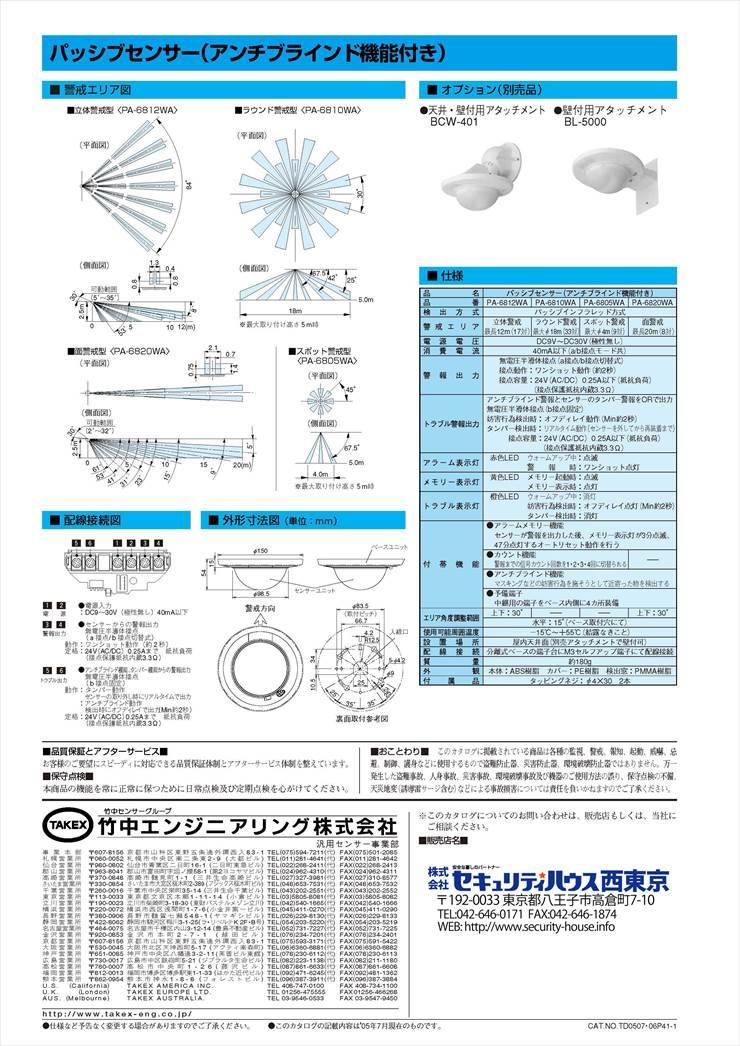

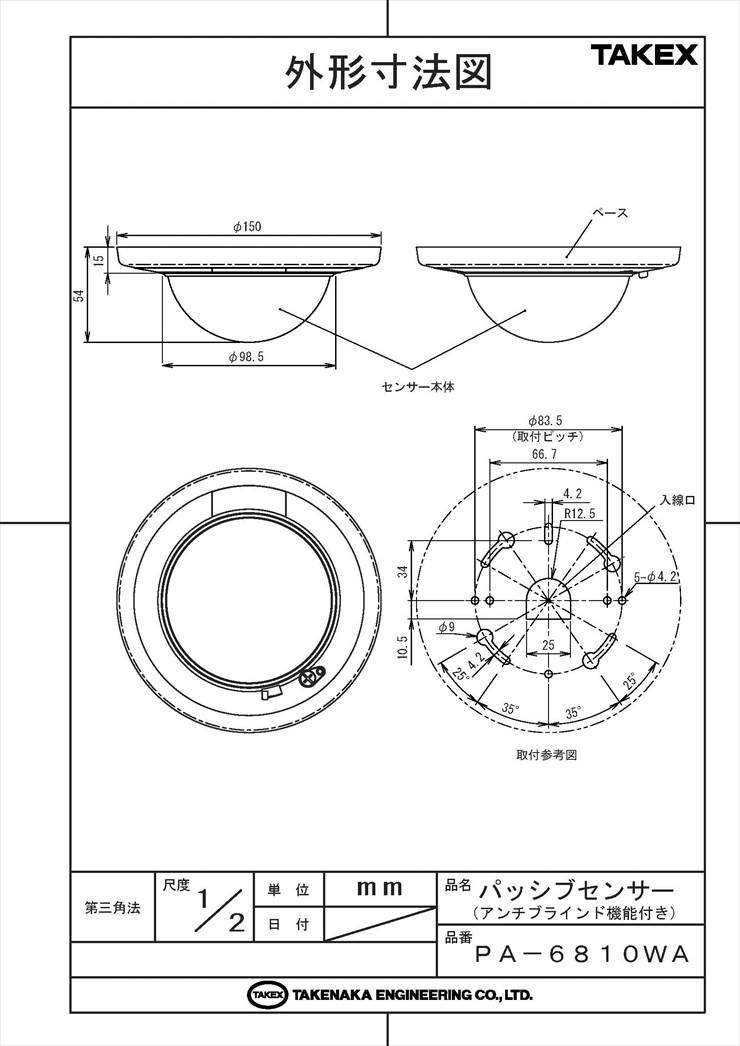

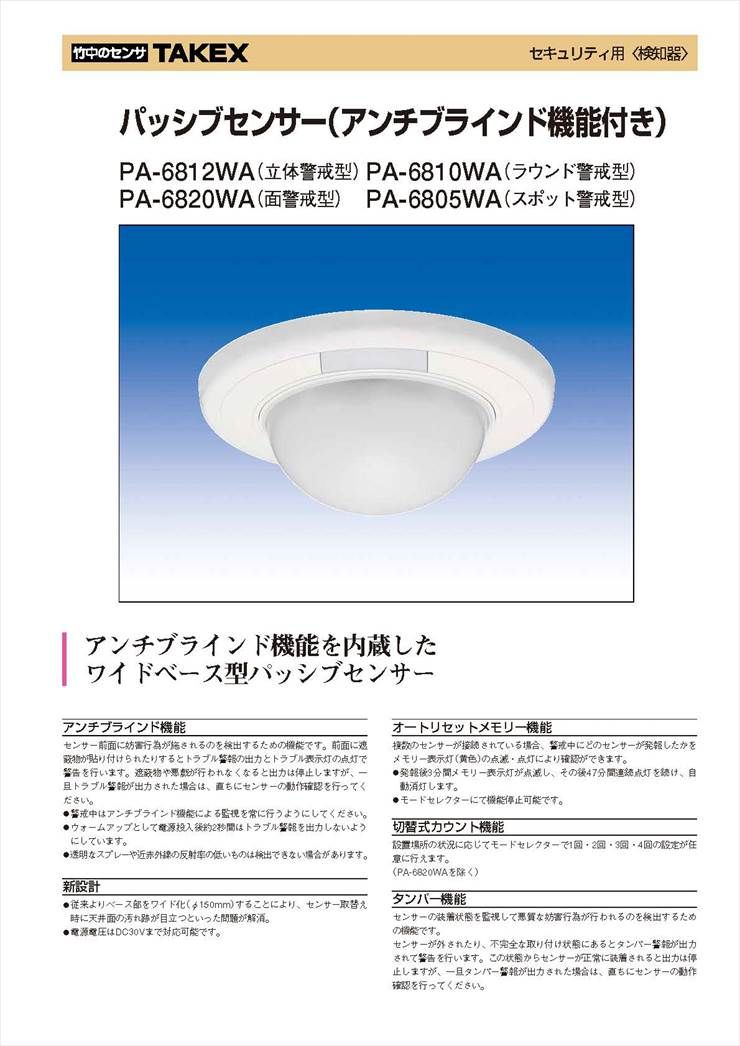

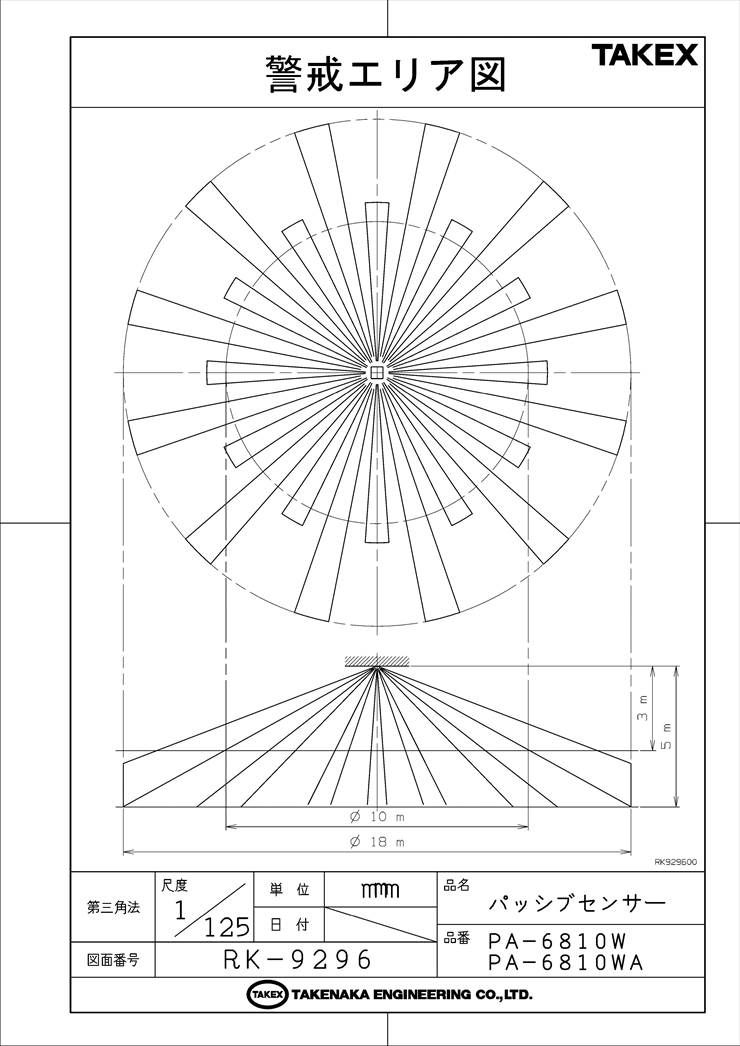

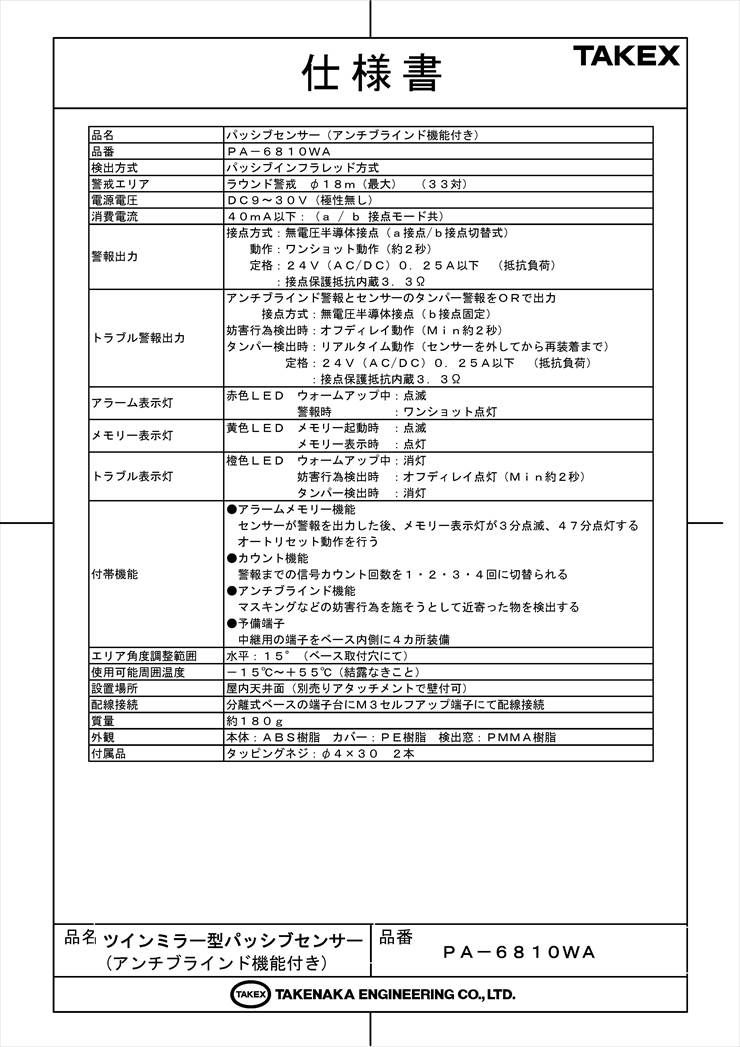

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス、店舗、エントランスホールの全周囲監視
  • 美術館、博物館など特定展示物のピンポイント警戒
  • センサーへのいたずら（目隠し）が想定される現場
  • リニューアル工事における天井の汚れ跡隠し

導入前に確認したいポイント

  • 本機は天井設置専用です。壁面取付には別売アタッチメントが必要です。
  • 設置高さ（2m〜5m）によって警戒エリアの直径（7m〜18m）が変動します。
  • ガラスや透明ボード越しには検知できません。
  • エアコンの吹き出し口直近など、急激な温度変化がある場所は避けてください。

特長

高度な自己診断「アンチブラインド機能」

センサー前面に対する悪質な妨害行為を検知するアクティブ赤外線方式の自己診断機能を内蔵しています。スプレー塗装による目隠しや、遮蔽物での覆い隠しを検知した際、トラブル警報とLED点灯で即座に異常を知らせます。セキュリティの「盲点」を突く攻撃への耐性を強化しました。

死角を抑える360度ラウンド警戒エリア

天井から直下および全周囲を均一に監視するレンズ設計を採用。取付高さ5m時には最大φ18mという広範囲を1台でカバーします。66本（33対）もの高密度な検知指線により、侵入者の小さな動きも逃さず捕捉します。

施工性に優れた「ワイドベース設計」

ベース部をΦ150mmと従来よりワイド化しました。これにより、既存のセンサーを取り替える際に天井面に残りがちな汚れ跡やビス穴をきれいに覆い隠すことができ、リニューアル工事における仕上がりの美しさと施工時間の短縮に貢献します。

選定時に評価したい強み

  • ダブルの妨害検知： アンチブラインドとタンパー機能で、センサーの無効化を許しません。
  • 環境適応カウント機能： ノイズ状況に合わせ、警報までのカウント回数を1〜4回で切替可能。
  • 無極性電源入力： DC9〜30Vの範囲で極性を気にせず配線でき、施工ミスを防止。
  • アラームメモリー： 複数設置時、どのセンサーが発報したかをイエローLEDで判別可能。

施工・設置ガイド

確認項目 PA-6810WAの仕様・動作
推奨取付高さ 2.0m 〜 5.0m
警戒範囲の目安 高さ2.5mでφ9.0m、高さ5.0mでφ18.0m
LED表示：赤（アラーム） 点滅：ウォームアップ、点灯：警報出力中
LED表示：橙（トラブル） 点灯：妨害行為検知（アンチブラインド）、またはタンパー作動
LED表示：黄（メモリー） 点滅：発報直後（3分間）、点灯：履歴保持（47分間）

製品仕様

項目 内容
品名 パッシブセンサー（アンチブラインド機能付き）
品番 PA-6810WA
検出方式 パッシブインフラレッド方式（カウント処理）
警戒エリア ラウンド警戒 最大φ18m 66本（33対）
電源電圧 DC9?30V（極性なし）
消費電流 23mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点容量：AC／DC24V・0.25A（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
トラブル警報出力 アンチブラインド警報とセンサーのタンパー警報をORで出力
接点方式：無電圧半導体接点（b接点固定）
妨害行為検出時：オフディレイ動作（Min約2秒）
タンパー検出時：リアルタイム動作
接点容量：AC／DC24V・0.25A以下（抵抗負荷）
付帯機能 ●アラームメモリー機能（オートリセット動作）
●カウント機能（1・2・3・4回切替）
●微動検知機能
●アンチブラインド機能
●予備端子（4カ所）
エリア角度調整範囲 水平：15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面取付
配線接続 分離式ベースの端子台にM3セルフアップ端子にて接続
質量 / 外観 約180g / 樹脂（ホワイト）

FAQ

Q：アンチブラインド機能はどのような妨害を検知しますか？ A：センサーのレンズ前面にスプレーを吹き付けたり、紙やテープなどの遮蔽物で覆ったりする行為を検知します。2秒以上の継続した遮蔽でトラブル警報を出力します。
Q：設置高さによって警戒エリアはどのくらい変わりますか？ A：天井高2mでは直径約7m、3mでは直径約10.5m、最大の5m設置時には直径約18mの円形エリアを警戒します。
Q：電源にプラス・マイナスの極性はありますか？ A：DC9〜30Vの範囲で極性なし（無極性）ですので、配線時の極性間違いによる故障の心配がありません。
Q：オレンジ色のLED（トラブル表示灯）が点灯し続けています。 A：アンチブラインド機能が作動している（遮蔽物がある）か、本体がベースから外れかかっている（タンパー作動）可能性があります。レンズ前面の確認とロック状態を点検してください。
Q：アラームメモリーのリセット方法を教えてください。 A：発報後、合計50分経過すると自動的に消灯（リセット）されます。手動リセットが必要な場合は電源の再投入を行ってください。
Q：透明なスプレーで妨害された場合も検知できますか？ A：赤外線の反射率が極端に低い特殊な透明スプレーなどは検知できない場合がありますが、一般的な妨害行為に対しては有効に機能します。
Q：壁面に取り付けたいのですが、可能ですか？ A：基本は天井面取付専用ですが、別売のアタッチメントを使用することで壁面への設置も可能になります。
Q：エアコンの風が当たる場所でも誤報は起きませんか？ A：急激な温度変化は誤報の原因になります。モードセレクターで「カウント数」を増やすことで誤報を抑制できますが、吹き出し口の直近は避けて設置してください。
Q：ペット（犬・猫）がいる環境で使用できますか？ A：本機は全周囲監視のため床面も検知します。大型のペットがエリア内を動く場合は誤報の可能性が高いため、設置場所や感度設定の十分な検討が必要です。
Q：自己診断機能は故障も検知しますか？ A：はい。検出部の故障や内部断線を検知した場合も、異常警報として通知を行います。
