竹中エンジニアリングパッシブセンサースポット警戒型アンチブラインド機能

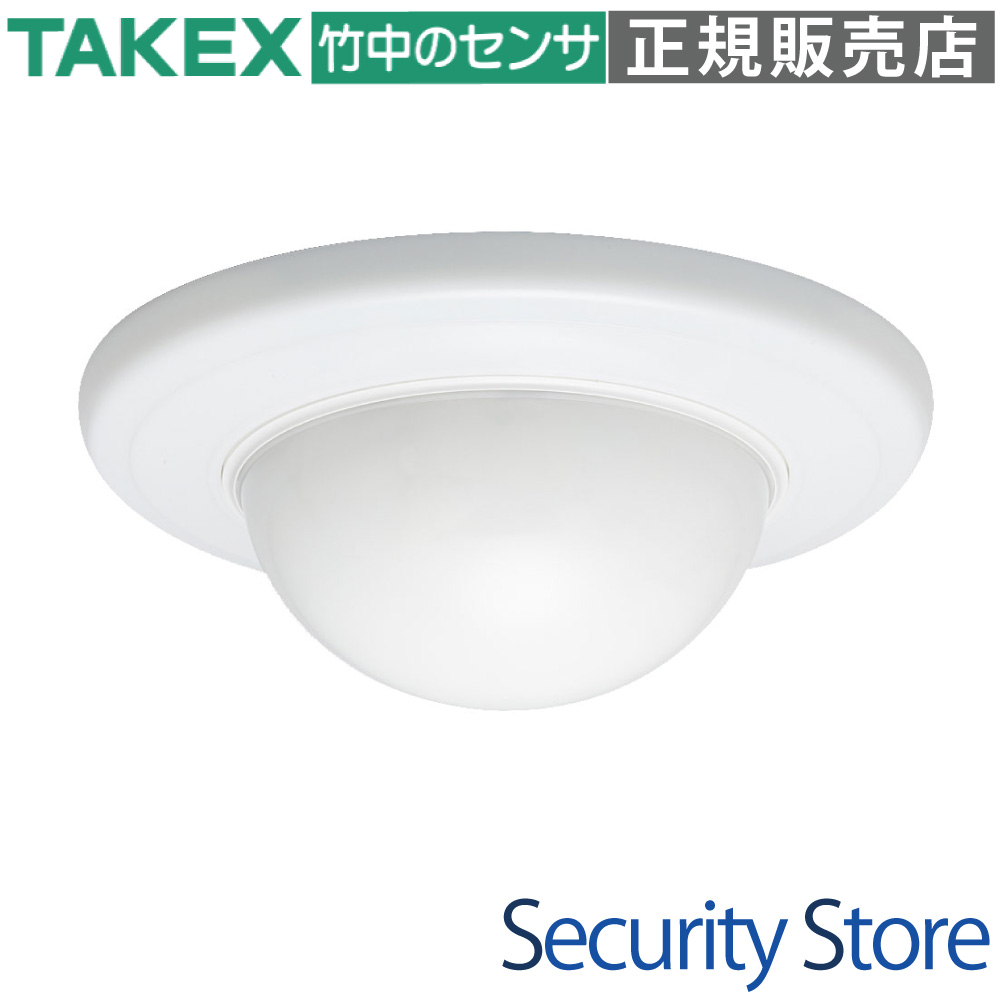

PA-6805WA パッシブセンサースポット警戒型

特定のエリアをピンポイントで監視するスポット警戒型パッシブセンサーです。センサーへのスプレーや目隠しなどの悪質な妨害行為を検知する「アンチブラインド機能」を搭載。さらに、リニューアル時に天井の汚れを隠すΦ150mmのワイドベース設計を採用し、高い防犯性能と美しい施工性を両立しています。

型番： PA-6805WA
製品名： パッシブセンサー（アンチブラインド機能付き）
方式： パッシブインフラレッド方式（カウント処理）
警戒エリア： スポット警戒最大φ4.0m（18本・9対）
設置場所： 屋内天井面取付（高さ2.0m ? 5.0m）
電源電圧： DC9?30V（極性なし）

資料ダウンロード

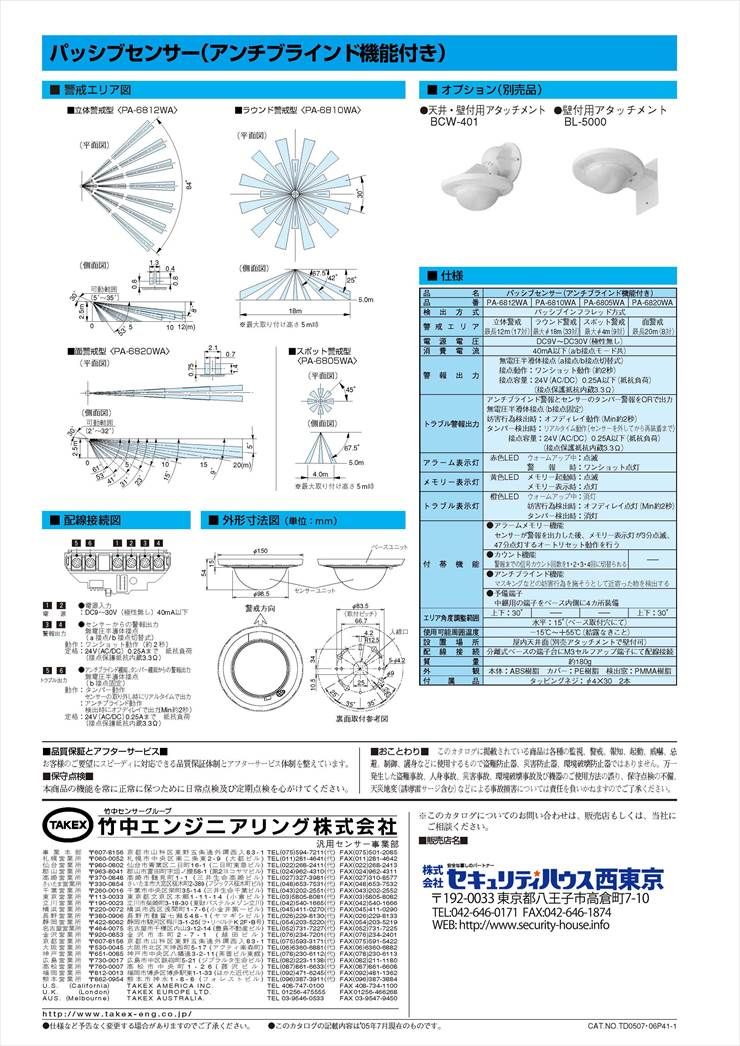

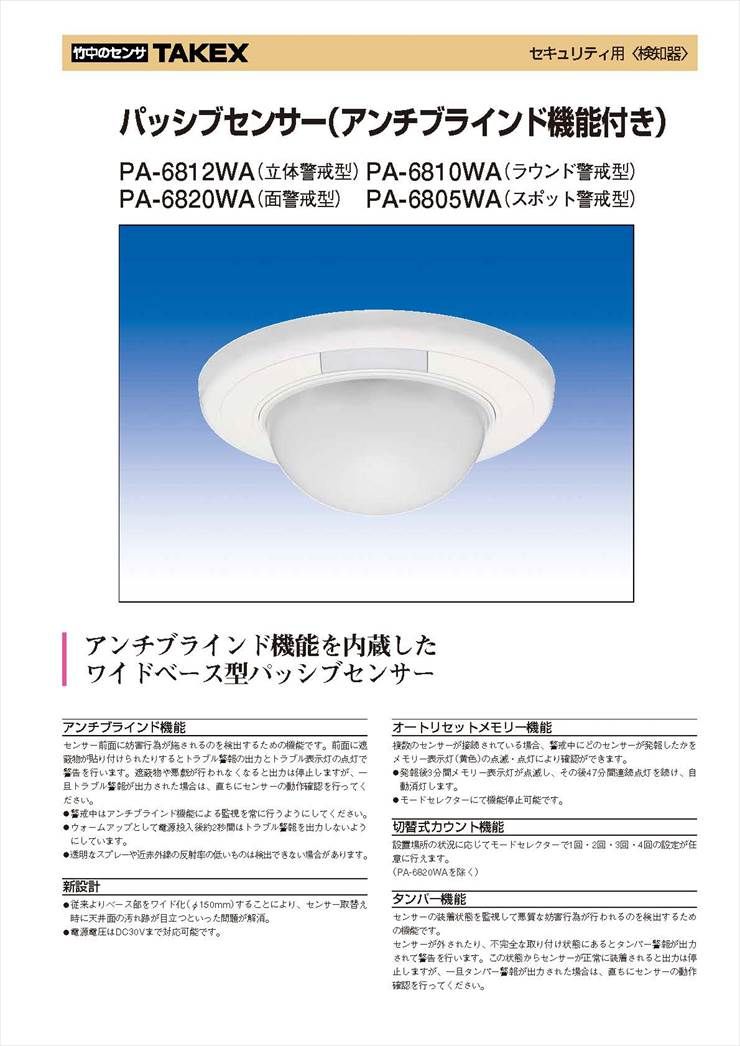

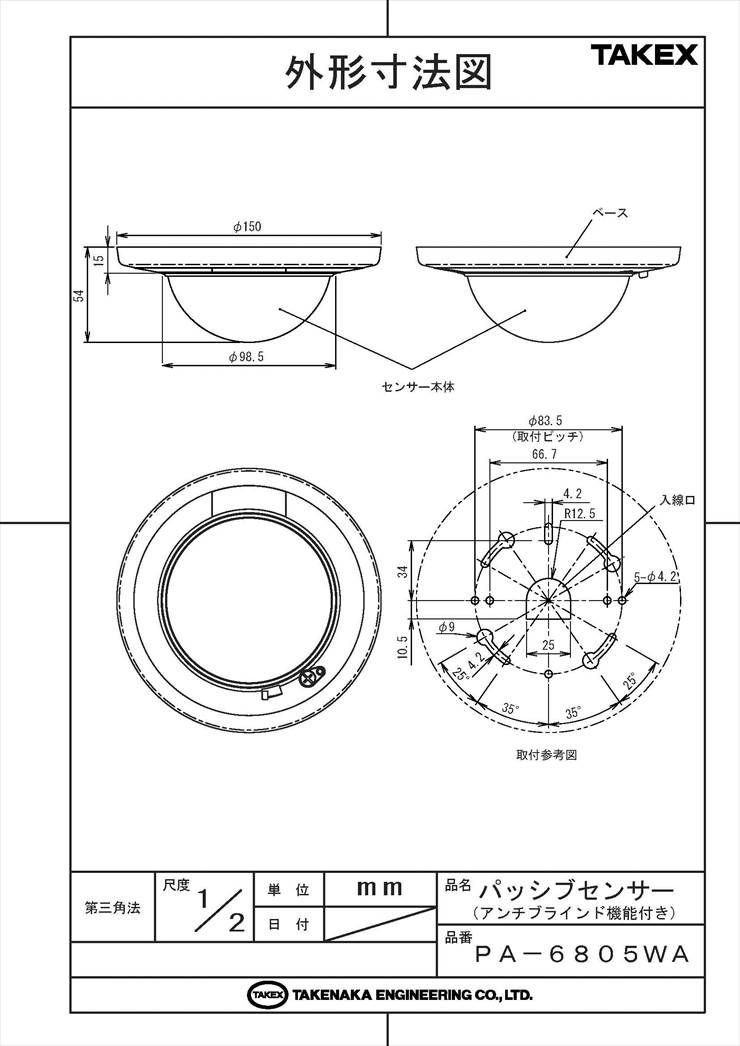

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

美術館や博物館など、特定の展示物周辺のみを警戒したい場所
出入り口や金庫前など、ピンポイントの防犯監視が必要なエリア
センサーへのいたずら（目隠しやスプレー）が懸念される重要施設
既存の古いセンサーからのリプレイス（天井の汚れ跡を隠したい場合）

導入前に確認したいポイント

本機はスポット警戒型（直下を円状に警戒）です。設置高さにより警戒範囲の直径が変動します。
屋内専用です。屋外や水のかかる場所には設置できません。
アンチブラインド機能は、透明なスプレーや赤外線反射率の低い素材には反応しない場合があります。
エアコンの吹き出し口付近や直射日光が当たる場所は、誤報の原因となるため避けてください。

特長

悪質な妨害を防ぐ「アンチブラインド機能」

センサー前面にスプレーを吹き付けられたり、紙や布などの遮蔽物を貼り付けられたりする検知妨害（マスキング）を検出します。妨害行為が約2秒継続すると、直ちに「トラブル警報」を出力し、橙色のトラブル表示灯を点灯させて警告。センサーの無効化を狙う悪質な手口を未然に防ぎます。

センサーの破壊・取り外しを検知する「タンパー機能」

センサーの装着状態を常時監視しています。センサー本体がベースユニットから取り外されたり、不完全な取り付け状態になったりした瞬間に、リアルタイムでタンパー警報を出力します。アンチブラインド機能と合わせて、物理的な破壊やいたずらに対する高い耐性を誇ります。

施工性に優れた「ワイドベース設計」

ベース部分の直径をΦ150mmにワイド化しました。既存の古いセンサーを取り外した際、天井面に残りがちなビス穴や日焼け、汚れ跡などをすっぽりと覆い隠すことができます。これにより、リニューアル工事における天井の補修や塗装の手間を省き、美しい仕上がりを実現します。

選定時に評価したい強み
オートリセットメモリー機能： 複数のセンサー設置時、どの端末が発報したかを黄色LEDで確認可能（発報後50分で自動消灯）。
切替式カウント機能： 設置環境のノイズレベルに合わせて、警報までの信号カウント回数を1〜4回に任意で設定可能。
微動検知機能搭載： 人間のわずかな動きだけでも敏感に検知し、シビアなセキュリティ要求に応えます。
無極性電源： DC9〜30Vの電源入力は極性がないため、現場での結線ミスを防ぎます。

施工・設置ガイド

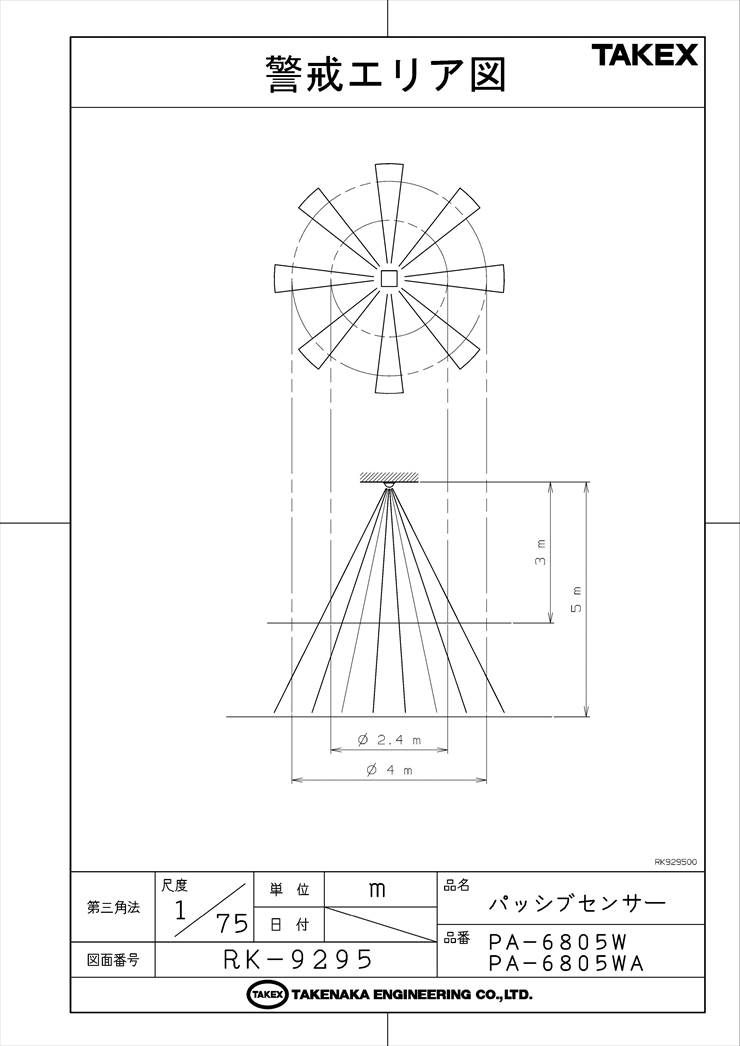

設置高さと警戒範囲（直径）の相関

本機は天井設置専用のスポット警戒型です。設置高さによって直下の警戒エリア（直径）が変動するため、以下の数値を参考にしてください。

設置高さ（m）	警戒範囲（直径 Φm）
2.0m	1.6m
2.5m	2.0m
3.0m	2.4m
4.0m	3.2m
5.0m（最大）	4.0m

端子配列と配線仕様

接続にはM3セルフアップ端子を使用します。

端子番号	機能	内容・定格
1 - 2	電源入力	DC9V ? 30V（極性なし）。消費電流：23mA以下。
3 - 4	警報出力	無電圧半導体接点。a接点/b接点切替式。AC/DC24V・0.25A以下。
5 - 6	トラブル出力	無電圧半導体接点。b接点固定。アンチブラインド/タンパー用。

LEDインジケーターの表示パターン

表示灯の色	状態	意味
赤色（アラーム）	点滅	電源投入後のウォームアップ中（約1分間）
赤色（アラーム）	点灯	警報出力中（ワンショット点灯約2秒）
黄色（メモリー）	点滅	アラームメモリー起動時（警報発生直後の3分間）
黄色（メモリー）	点灯	アラームメモリー表示中（その後の47分間）
橙色（トラブル）	点灯	アンチブラインド機能による妨害検出中
橙色（トラブル）	消灯	正常動作中、またはタンパー作動中

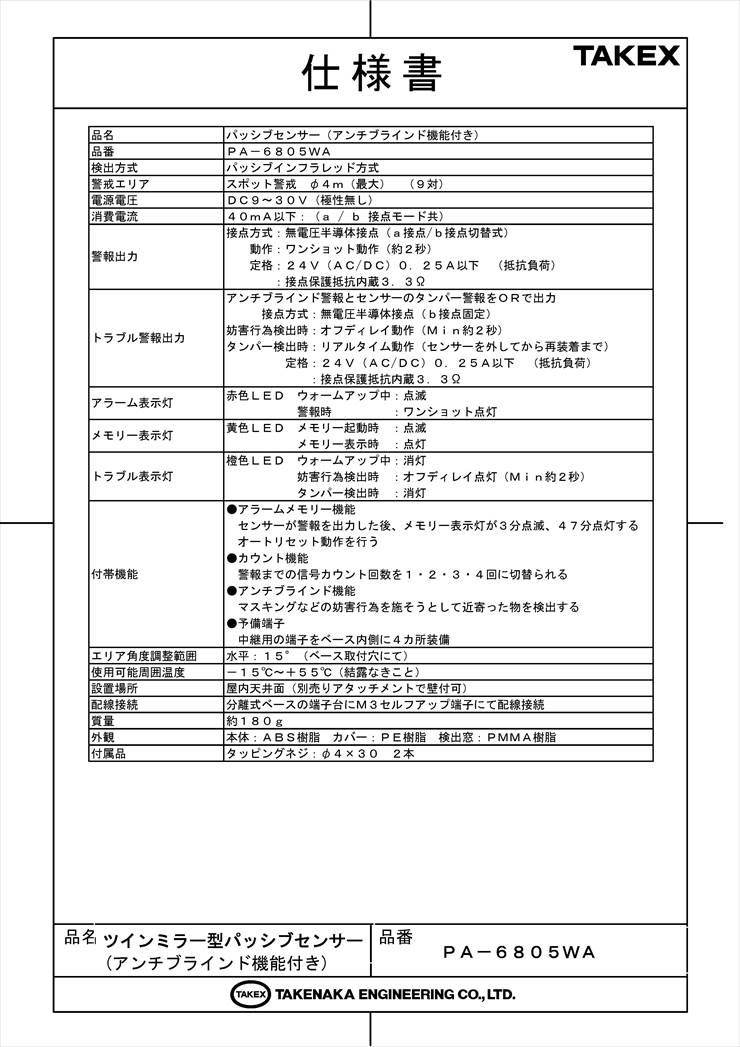

製品仕様

項目	内容
品名	パッシブセンサー（アンチブラインド機能付き）
品番	PA-6805WA
検出方式	パッシブインフラレッド方式（カウント処理）
警戒エリア	スポット警戒最大φ4m 18本（9対）
電源電圧	DC9?30V（極性なし）
消費電流	23mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点容量：AC／DC24V・0.25A（抵抗負荷）
トラブル警報出力	アンチブラインド警報とタンパー警報をORで出力接点方式：無電圧半導体接点（b接点固定）妨害検出時：オフディレイ動作（Min約2秒）タンパー検出時：リアルタイム動作
アラーム表示灯	赤色LED（ウォームアップ中：点滅、警報時：ワンショット点灯）
メモリー表示灯	黄色LED（メモリー起動時：点滅、メモリー表示時：点灯）
トラブル表示灯	橙色LED（妨害行為検出時：オフディレイ点灯）
付帯機能	アラームメモリー機能、カウント機能、微動検知機能、アンチブラインド機能、予備端子（4ヶ所）
エリア角度調整範囲	水平：15°（ベース取付穴にて）
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面取付（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約180g
外観	樹脂
付属品	タッピングネジ：φ4×30 2本

FAQ

Q：PA-6805WAのアンチブラインド機能とはどのような機能ですか？ A：センサーのレンズ前面にスプレーを吹き付けられたり、紙やテープなどの遮蔽物が貼り付けられたりする「目隠し行為」を検知し、トラブル警報を出力して知らせる機能です。

Q：アンチブラインド機能で検知できない素材はありますか？ A：はい。透明なスプレーや、近赤外線の反射率が極めて低い素材（一部の黒い布など）で覆われた場合は、検出できない場合があります。

Q：スポット警戒型とはどのような検知エリアですか？ A：センサーの直下を中心に、円状に警戒エリアを構成するタイプです。設置高さが5mの場合は、直下に直径4mの検知エリアが形成されます。

Q：既存のセンサーと交換する際、天井の汚れは目立ちますか？ A：ベース部がΦ150mmのワイド設計となっているため、一般的な古いセンサーを取り外した際に残る天井の汚れ跡やビス穴をきれいに覆い隠すことができます。

Q：電源の配線に極性はありますか？ A：DC9V?30Vの電源入力は極性なし（無極性）のため、プラス・マイナスを気にせず配線可能です。

Q：橙色のLEDが点灯したまま消えません。原因は何ですか？ A：アンチブラインド機能が作動し、センサー前面に妨害物（汚れやシールなど）を検知している状態です。レンズの表面を確認し、清掃または遮蔽物を取り除いてください。

Q：アラームメモリー機能はどのように動作しますか？ A：警報発報後、黄色LEDが最初の3分間点滅し、その後47分間点灯し続けます。合計50分経過すると自動でリセット・消灯します。複数のセンサー設置時に発報箇所を特定するのに便利です。

Q：エアコンの風が当たる場所に設置しても大丈夫ですか？ A：エアコンの吹き出し口付近など、急激な温度変化が起こる場所への設置は誤報の原因となるため避けてください。やむを得ない場合は、カウント機能の設定を増やすなどの調整が必要です。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防水・防塵構造ではないため、屋外や雨のかかる場所には設置しないでください。

Q：壁面に取り付けることは可能ですか？ A：標準では天井面取付専用ですが、別売の壁付用アタッチメントを使用することで壁面への取り付けも可能です。
