マグネットスイッチ送信機 分離型 アルカリ電池付 [TX-115C(W)]

マグネットスイッチ送信機 分離型 アルカリ電池付 [TX-115C(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 小電力セキュリティシステム マグネットスイッチ送信機 IP67防水 分離型

TX-115C(W) マグネットスイッチ送信機 分離型 アルカリ電池付

TX-115C(W)は、窓やドアの開閉を検知してワイヤレスで信号を送信する、分離型マグネットスイッチ送信機です。送信機本体と磁気スイッチ部を分離した構造により、網戸付き窓や狭小スペースなど、従来の一体型では設置が困難だった場所にも柔軟に対応します。IP67準拠の高度な防水性能を備え、浴室や屋外環境でも安心して運用可能です。

  • 型番： TX-115C(W)
  • 製品カテゴリ： 小電力型ワイヤレスセキュリティ送信機
  • 検知方式： 磁気近接・離反検知（マグネットスイッチ方式）
  • 電源： 単4形アルカリ乾電池 × 2本
  • 主な設置場所： 窓、ドア、浴室サッシ、屋外門扉、網戸付外開き窓
  • 通信性能： 426MHz帯、見通し約100m

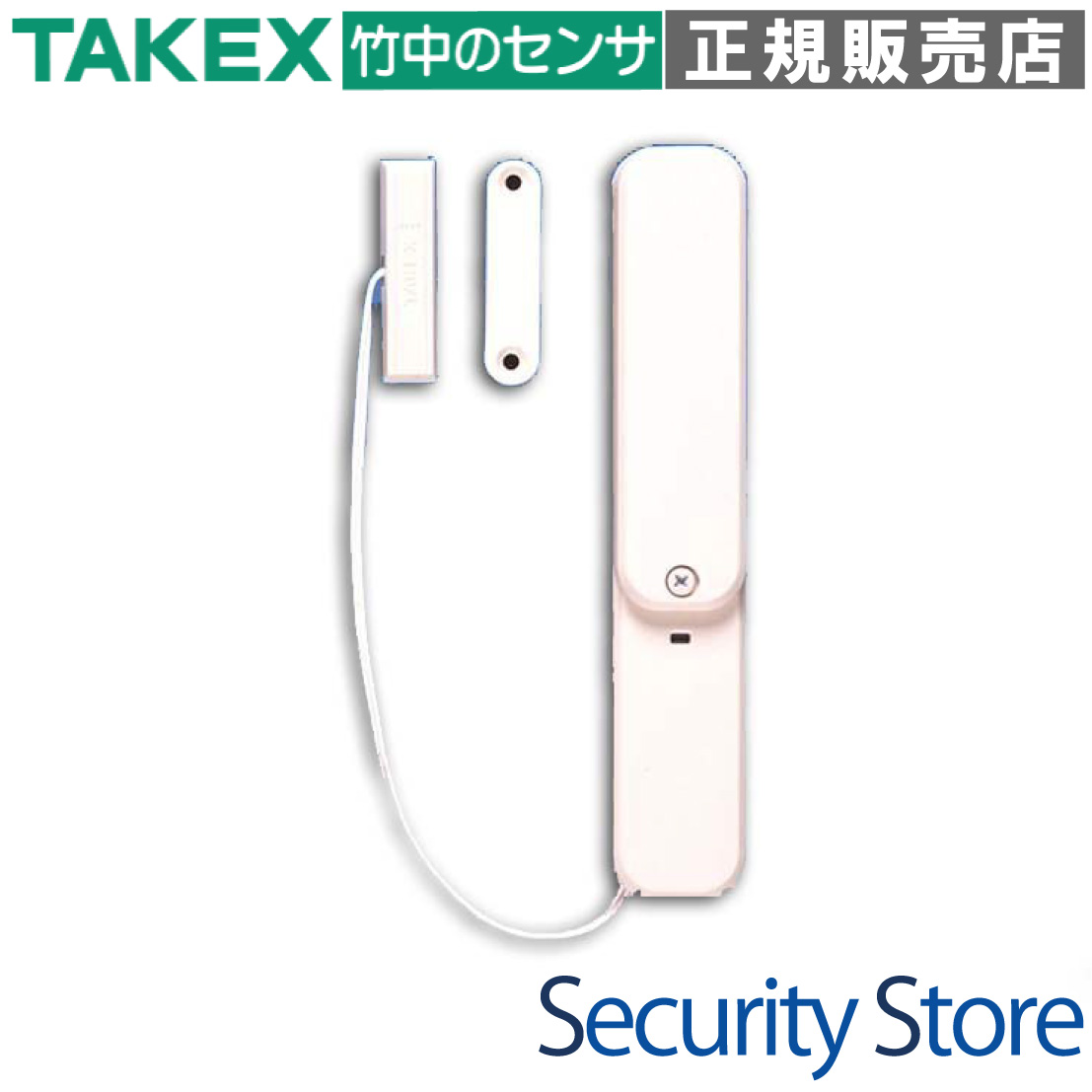

マグネットスイッチ送信機 TX-115C(W) 製品画像

資料ダウンロード

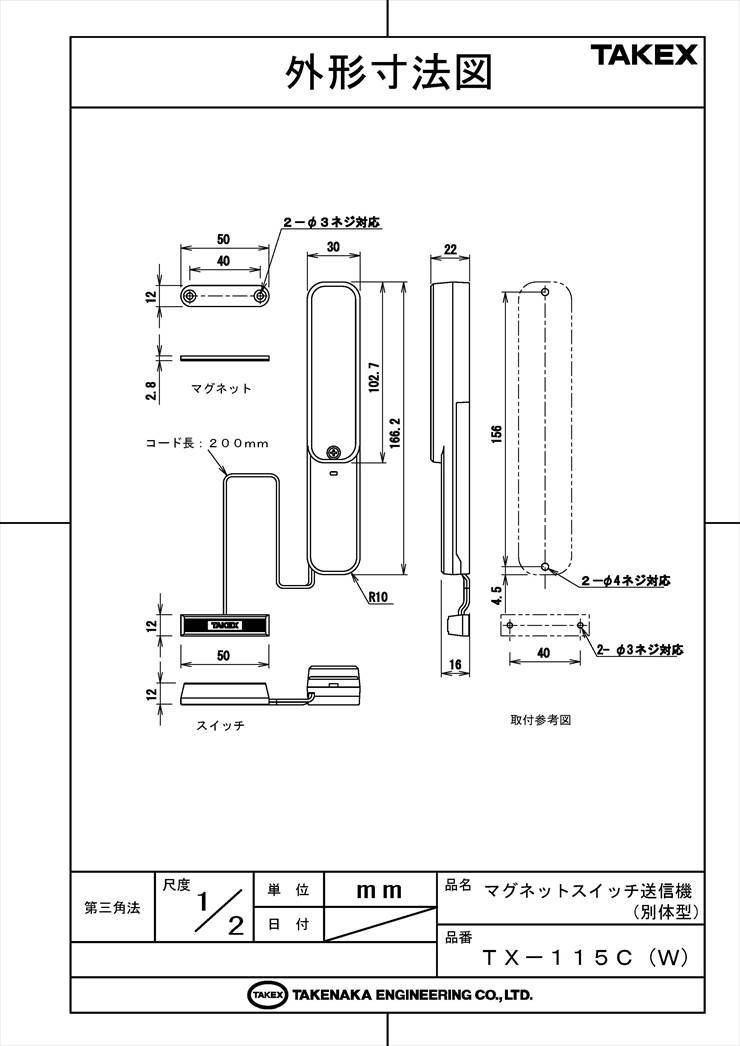

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 網戸付きの外開き窓や、取り付けスペースが限られたドア
  • 結露が発生しやすいサッシや、湿気の多い浴室の窓監視
  • 門扉などの屋外構造物の開閉監視（ASA樹脂採用）
  • 配線工事が困難な既存建築物への防犯センサー増設

導入前に確認したいポイント

  • 設置面が鉄などの磁性体の場合、磁力が減衰するためスペーサーが必要です
  • 受信機との間に鉄筋コンクリート壁等がある場合、到達距離が短くなります
  • 電池交換時には防水パッキンの噛み込みがないよう注意が必要です
  • 付属の電池はテスト用のため、設置時は新品への交換を推奨します

特長

設置自由度を高める「分離型」アーキテクチャ

送信機本体とスイッチ部を200mmのコードで接続する分離型構造を採用。一体型では設置できなかった網戸付外開き窓や、窓枠の隙間が極小の場所でも、小さなスイッチ部のみを設置し、本体を余裕のある壁面に逃がして設置することができます。

IP67準拠の高度な防水・耐候性能

内部基板を密閉構造とし、IP67（防塵・防浸形）の優れた防水性を実現しました。浴室の結露や雨水がかかる屋外環境でも故障のリスクを最小限に抑え、安定した稼働を継続します。筐体には耐候性に優れたASA樹脂を採用しています。

美観を損なわない30mmのスリムデザイン

送信機本体は横幅わずか30mmの超スリム設計。住宅や店舗のサッシデザインを邪魔せず、ホワイトカラーが現代的な内装に自然に溶け込みます。法人のオフィスビルから一般住宅まで、幅広い建築物に対応可能です。

426MHz帯による安定した長距離無線通信

障害物への回折性に優れた426MHz帯の電波を使用。空中線を内蔵しながら、見通し約100mの広範囲な通信を実現しています。複雑な屋内レイアウトでも、安定したセキュリティネットワークを構築できます。

「開・閉」の両状態を把握する双方向監視

ドアや窓が「開いたとき（警報）」だけでなく、「閉まったとき（復旧）」も個別の信号として送信します。受信機側でリアルタイムに戸締まり状態を一括管理できるため、運用上の安全性が飛躍的に向上します。

約5時間の「定期送信」による死活監視機能

イベントが発生しない状態でも、約5時間に1回、自身の状態を自動で送信するハートビート機能を搭載。万が一の機器故障や電波妨害による通信途絶を受信機側で早期に検知できる、プロ仕様のフェイルセーフ設計です。

電池切れを未然に防ぐローバッテリー報知

電池電圧が低下すると、本体のLEDが約5秒に1回点滅して現場での視認を促すとともに、受信機へ電池切れ信号を送信。ダウンタイムを発生させる前にメンテナンスのタイミングを正確に把握できます。

不正操作を防ぐタンパー送信機能

本体カバーが不正に開けられたことを検知するタンパー機能を内蔵。電池の抜き取りや機器の破壊が試みられた瞬間に異常信号を送信し、システム全体をサボタージュ行為から保護します。

約2年の電池寿命を実現する省電力設計

単4形アルカリ乾電池2本で、1日20回送信しても約2年間の運用が可能です。頻繁な電池交換作業が不要なため、多数のセンサーを導入する大規模施設でもランニングコストと保守の手間を軽減します。

施工ミスを排除する設定レス設計

複雑なDIPスイッチや感度ボリュームを排除。物理的な設置アライメントを合わせるだけで最適に動作するソリッドステート設計を採用しており、現場での設定ミスによるトラブルを未然に防ぎます。

選定時に評価したい強み

  • 柔軟な施工： 分離型により、特殊な形状の窓やドアにも100%対応可能です。
  • 高い環境耐性： IP67防水とASA樹脂により、過酷な浴室や屋外でも長寿命を実現します。
  • 信頼の通信： 定期送信とタンパー機能により、24時間の監視体制を強固に支えます。
  • 保守の容易さ： 入手しやすい単4アルカリ電池仕様で、現場でのメンテナンスもスムーズです。

施工・設置ガイド

正確な検知と安定した通信のため、以下の条件を遵守して設置してください。

確認項目 この製品での考え方
検知ギャップ 窓・ドアを閉めた状態で、スイッチとマグネットの距離を20mm以下にしてください。
設置アライメント 双方の長手方向を平行にし、中心位置（センター）を±5mm以内に合わせてください。
鉄扉への設置 磁力が吸収されるため、必ず数ミリ以上の樹脂製スペーサーを挟んでください。
電波環境 金属製のボックス内や、強力なノイズ源（トランス等）の直近は避けてください。
防水上の注意 電池交換は雨天時や高湿度環境を避け、カバーのネジを確実に締めてください。

インジケーター（LED）の挙動

状態 LED表示（赤色） 動作内容
ドア/窓 開検知 約1秒間 点灯 「警報信号」を送信
ドア/窓 閉検知 約1秒間 点灯 「復旧信号」を送信
電池切れ警告 約5秒に1回 点滅 「電池電圧低下信号」を送信（要交換）

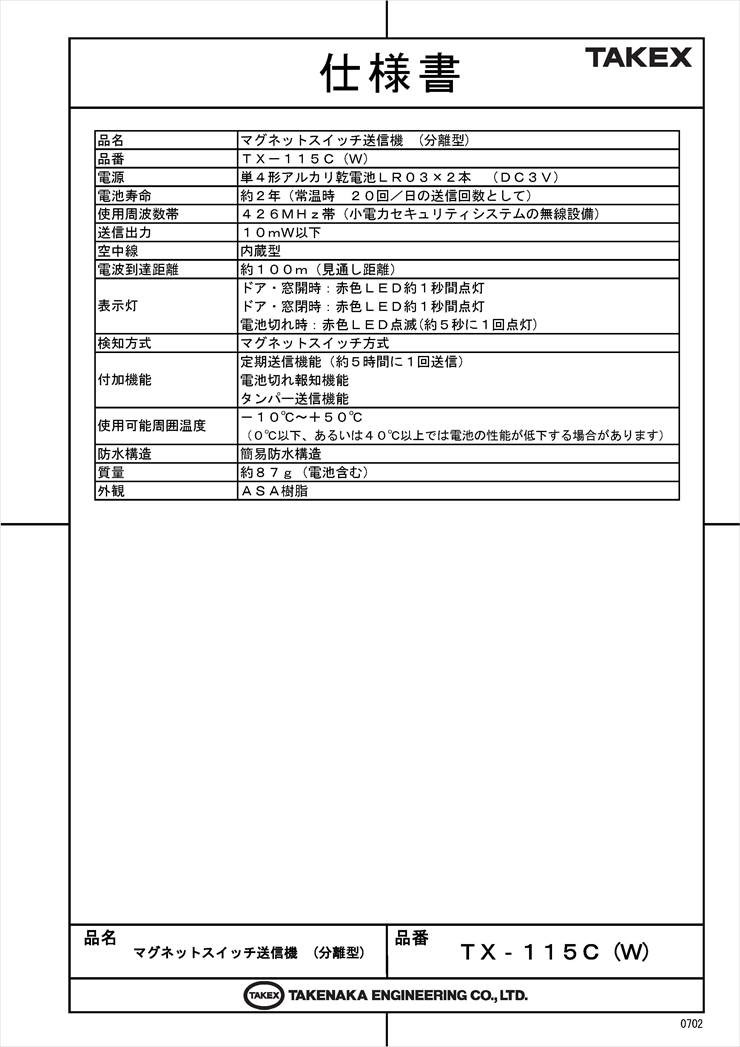

製品仕様

項目 内容
品名 マグネットスイッチ送信機 （分離型）
品番 ＴＸ－１１５Ｃ（Ｗ）
電源 単4形アルカリ乾電池ＬＲ０３×２本　（ＤＣ３Ｖ）
電池寿命 約２年（常温時　２０回／日の送信回数として）
使用周波数帯 ４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
送信出力 １０ｍＷ以下
空中線 内蔵型
電波到達距離 約１００ｍ（見通し距離）
表示灯 ドア・窓開時：赤色ＬＥＤ約１秒間点灯
ドア・窓閉時：赤色ＬＥＤ約１秒間点灯
電池切れ時：赤色ＬＥＤ点滅（約５秒に１回点灯）
検出方式 マグネットスイッチ方式
付加機能 定期送信機能（約５時間に１回送信）
電池切れ報知機能
タンパー送信機能
使用可能周囲温度 －１０℃〜＋５０℃
（０℃以下、あるいは４０℃以上では電池の性能が低下する場合があります）
防水構造 簡易防水構造（IP67相当）
質量 約８７ｇ（電池含む）
外観 樹脂（ASA樹脂）
寸法（本体） W30 × H102.7 × D22 mm
寸法（スイッチ） W12 × H50 × D12 mm
コード長 200mm

FAQ

Q：TX-115C(W)の「分離型」とはどのようなメリットがありますか？ A：送信機本体と、実際にドアの開閉を検知するスイッチ部がコードで繋がっている構造です。これにより、網戸付きの窓や狭い窓枠など、送信機本体を設置するスペースがない場所でも、小さなスイッチだけを取り付けて運用できるメリットがあります。
Q：お風呂場（浴室）に設置しても大丈夫ですか？ A：はい、IP67準拠の防水構造のため、浴室の窓や湿気の多い環境でも設置可能です。ただし、常に水に浸かる場所や、高圧洗浄機のような強い水圧がかかる場所は避けてください。
Q：電池が切れた場合、どのようにお知らせされますか？ A：本体の赤色LEDが約5秒に1回点滅を始めます。また、受信機側にも「電池切れ信号」が送信され、管理モニター等で異常を確認することができます。点滅が始まったら速やかに新品の電池と交換してください。
Q：電池寿命の目安はどのくらいですか？ A：単4形アルカリ乾電池2本で、1日20回の送信動作（窓の開閉）を行った場合、約2年間使用可能です。なお、付属の電池は動作確認用（テスト用）のため、それよりも早く切れる場合があります。
Q：鉄製の扉（門扉）に設置する際の注意点は？ A：鉄などの磁性体に直接取り付けると、マグネットの磁力が鉄板に逃げてしまい、正しく検知できなくなることがあります。設置の際は、非磁性体（プラスチックや木など）のスペーサーを数ミリ挟み、鉄板から浮かせて取り付けてください。
Q：定期送信機能とは何ですか？ A：約5時間に1回、機器が正常に動いていることを知らせる信号を自動的に送信する機能です。これにより、受信機側で「電波が届いていない」「電池が完全に切れた」などの通信異常を検知できる死活監視が可能になります。
Q：窓を素早く開けて閉めた場合、全ての信号が送信されますか？ A：本機は省電力設計のため、一度送信すると約10秒間のインターバルが必要です。開けてすぐに閉めた場合、最初の「開信号」は送られますが、その直後の「閉信号」は送信されない場合があります。動作確認時は10秒以上の間隔を空けてください。
Q：タンパー送信機能とは何のためにありますか？ A：第三者による悪意のある破壊や、電池カバーの勝手な取り外しを検知するための機能です。カバーが開けられた瞬間に異常信号を受信機へ飛ばし、システム無効化を防ぎます。
Q：ホワイト色以外のカラーバリエーションはありますか？ A：TX-115Cシリーズには、ホワイト(W)の他に、ダークブラウン(G)などもラインナップされています。設置場所のサッシの色に合わせて選択可能です。
Q：電波はどのくらいの距離まで届きますか？ A：遮蔽物のない見通し距離で約100mです。ただし、鉄筋コンクリートの壁、金属製の扉、断熱材（アルミ箔付）などがある場合は、距離が大幅に短くなることがあります。事前に通信テストを行ってください。
