マグネットスイッチ送信機　一体型　ホワイト [TXF-115NL(W)]

マグネットスイッチ送信機　一体型　ホワイト [TXF-115NL(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ ワイヤレス送信機 IP67防水 4周波切替

TXF-115NL(W) マグネットスイッチ送信機 一体型 ホワイト

TXF-115NL(W)は、30mmの極細スリム筐体に送信機とマグネットスイッチを凝縮したワイヤレス開閉センサーです。4周波切替機能により電波干渉を抑え、大規模施設や密集地でも安定した運用を可能にします。IP67相当の防水性能を備え、浴室や結露の激しい窓際でも安心して導入いただけるプロ仕様のセキュリティデバイスです。

  • 型番： TXF-115NL(W)
  • 製品名： マグネットスイッチ送信機　一体型　ホワイト
  • 通信方式： 426MHz帯 小電力セキュリティ無線（4周波切替対応）
  • 電源： 専用リチウム電池 CR17450E-R-CN（約8年の長期寿命）
  • 防水性能： IP67相当（日常生活防水構造）
  • 検知対象： ドア、窓、引き違い窓、浴室ドアなどの開閉状態

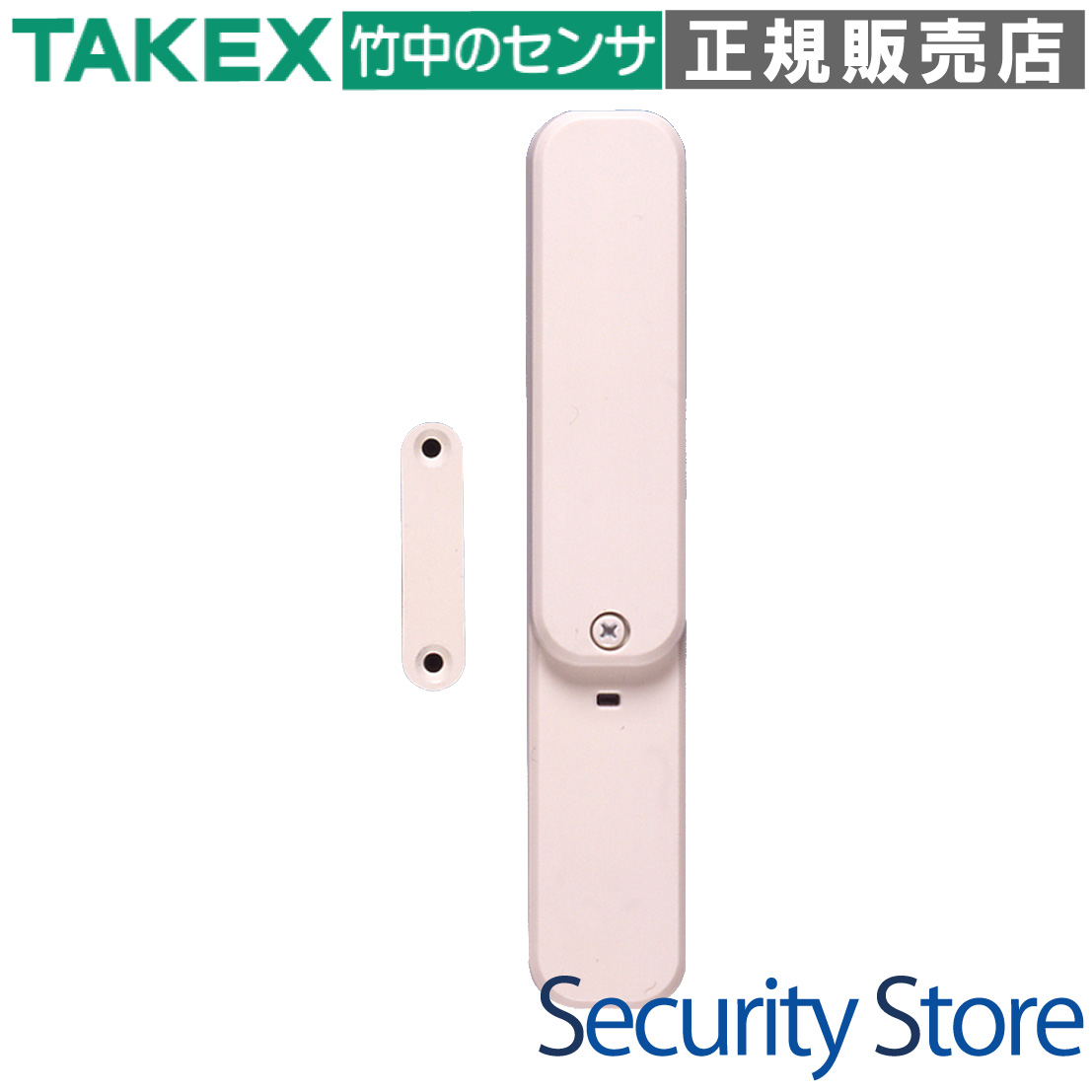

TXF-115NL(W)の製品画像

資料ダウンロード

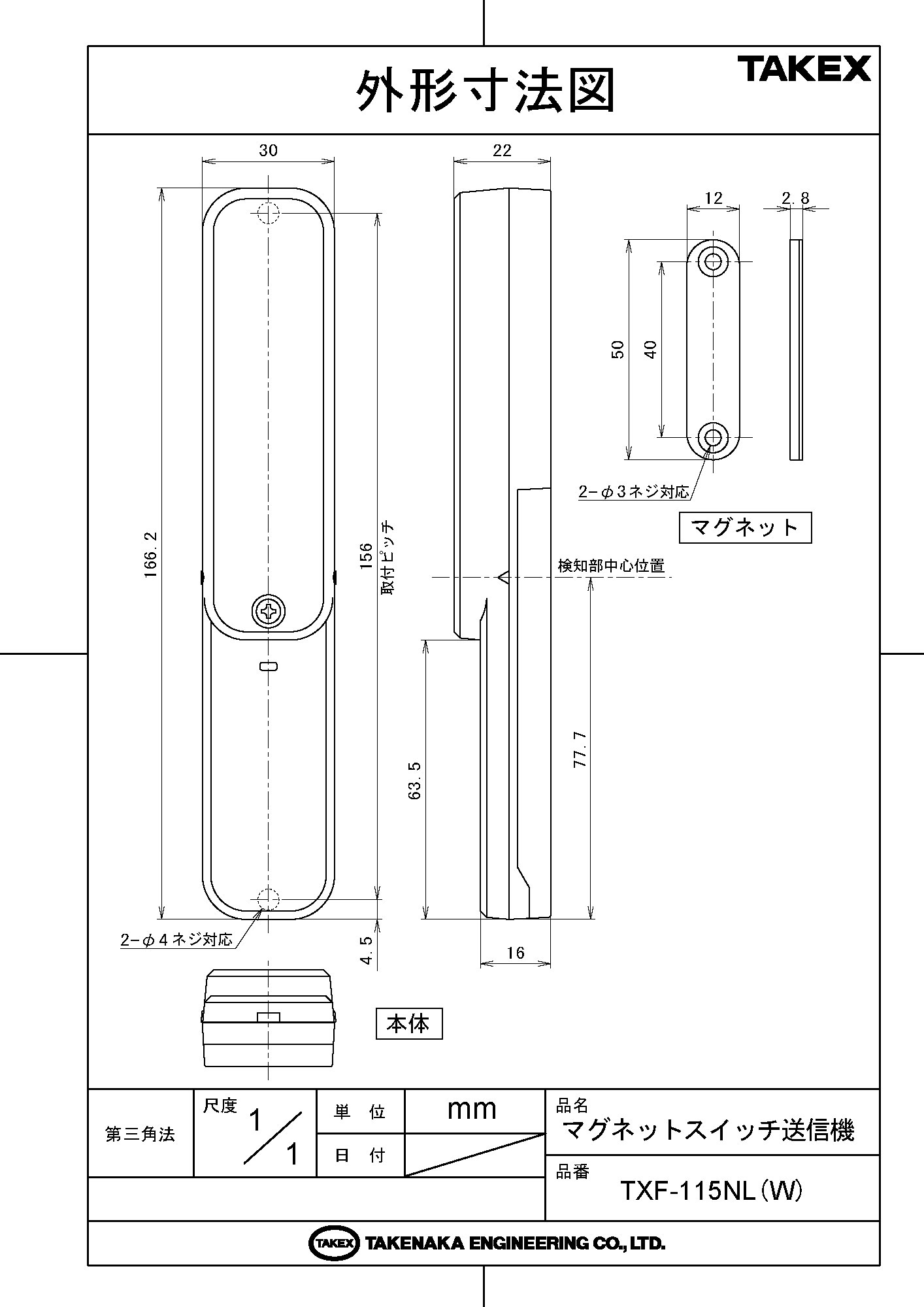

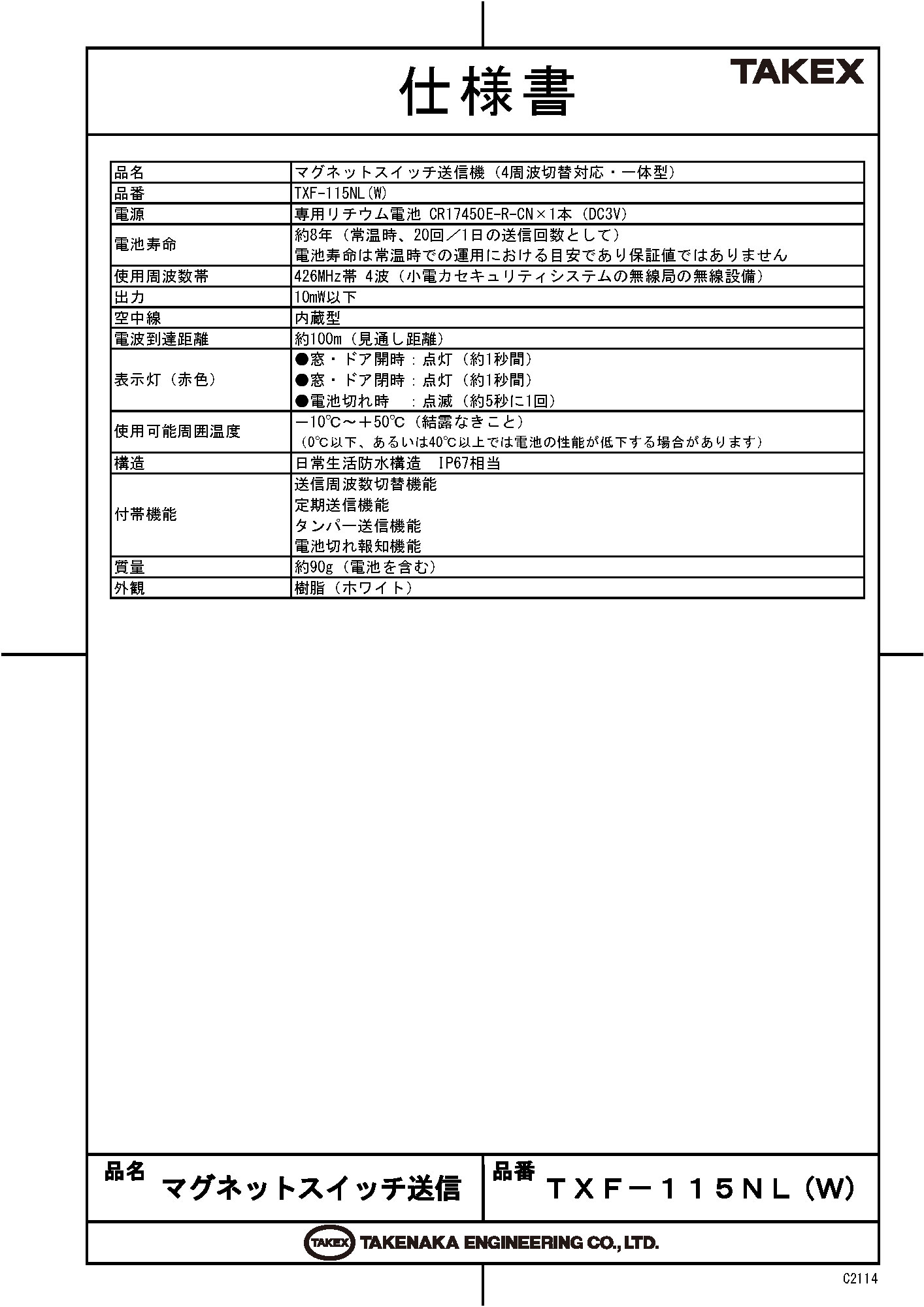

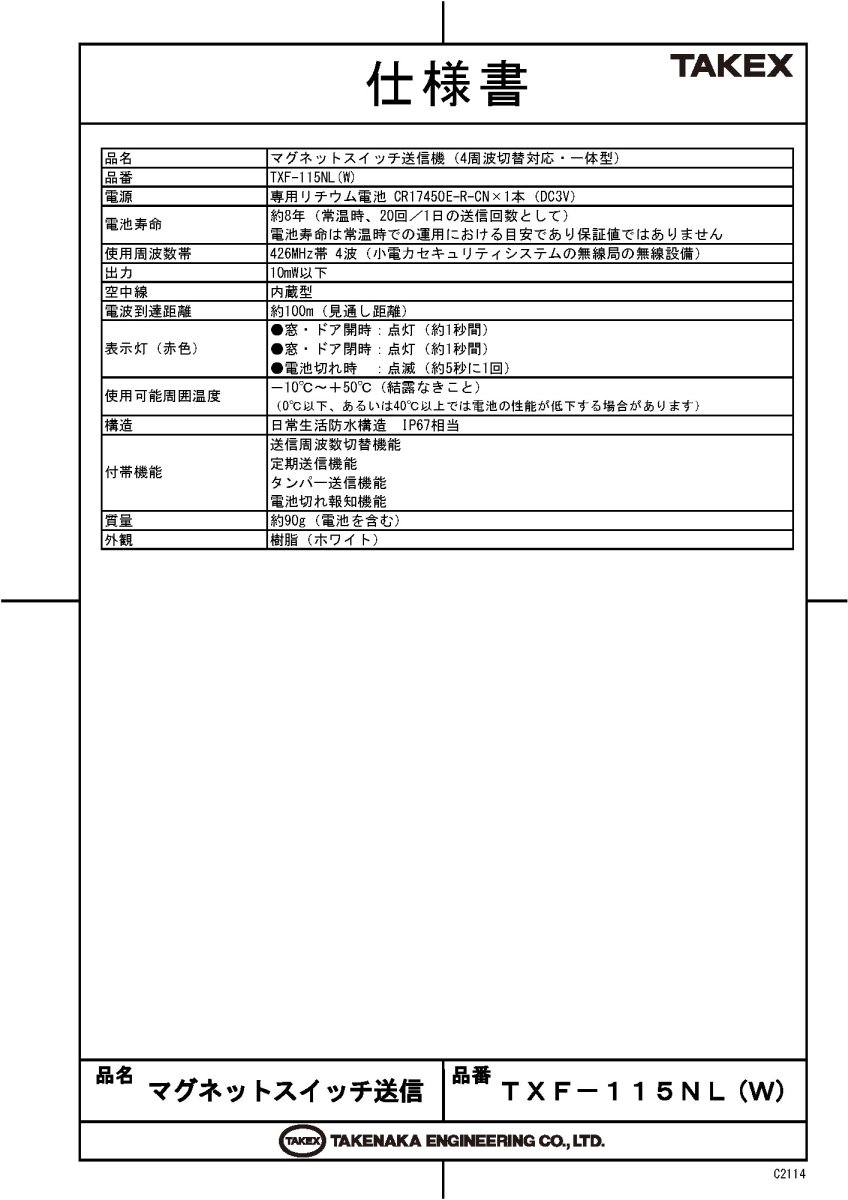

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 一般住宅・マンションの窓や玄関の防犯
  • 浴室や洗面所など湿気の多い場所の監視
  • 引き違い窓の両開き検知（1台で対応可能）
  • オフィス・店舗の出入り口の開閉管理
  • 電波干渉が懸念される集合住宅への一括導入

導入前に確認したいポイント

  • 受信機が「4周波切替」に対応しているか
  • 取付面が鉄製の場合、付属スペーサーが必要
  • 電池は専用の「黄/黒配線」タイプを用意
  • 本体とマグネットのクリアランスは20mm以内
  • 水没環境やサウナ等での使用は不可

特長

30mmの極細スリムアーキテクチャ

本体幅わずか30mmの極細設計を採用。サッシの窓枠内に直接取り付けることができ、インテリアを損なわないスマートな設置が可能です。この形状により、引き違い窓のクレセント上部に配置することで、1台のセンサーで両方の窓の動きを検知できる効率的な防犯設計を実現しています。

混信を回避する4周波数切替テクノロジー

送信電波の周波数をF1〜F4の4種類から選択できる機能を搭載。マンションの隣室や近隣施設で同一システムが稼働している場合でも、周波数をずらすことで電波干渉による誤動作や受信失敗を劇的に軽減します。大規模なワイヤレスセキュリティシステムの構築に不可欠な機能です。

IP67相当の完全密閉・日常生活防水構造

筐体はIP67相当の高い防塵・防水性能を誇ります。雨天時の水しぶきはもちろん、冬場の窓際に発生する激しい結露や、湿度の高い浴室のドアへの設置にも対応。過酷な環境下でも内部基板を保護し、安定した検知パフォーマンスを維持します。

約8年の長期運用を支える省電力設計

専用リチウム電池1本で、1日20回の送信動作を行っても約8年間の電池寿命を実現。頻繁な電池交換の手間とコストを削減します。また、電池電圧が低下した際は、本体LEDの点滅と受信機への信号送信によって、システムダウン前に確実に交換時期を知らせます。

強力な自己診断・アンチサボタージュ機能

「定期送信機能」により、常に機器の死活を監視。万が一の故障や破壊、盗難による信号途絶を受信機側で検知できます。また、電池カバーを開けようとすると即座に「タンパー信号」を発信するなど、悪意ある工作を防ぐプログレードの保護機能を備えています。

見通し約100mの長距離無線通信

小電力セキュリティシステムの無線規格に適合し、障害物のない見通し距離で約100mの電波到達距離を確保。広範な敷地や大規模な店舗、戸建住宅の各階など、離れた場所にある受信機とも確実な通信が可能です。必要に応じて中継機を併用することで、さらに距離を伸ばすこともできます。

現場施工を重視した検知部マーク設計

本体の左右側面および内部に、リードスイッチの正確な位置を示す「検知部マーク（凸部）」を配置。施工時にマグネットとのセンター合わせをミリ単位で正確に行えるよう配慮されており、設置ミスによる検知不良を未然に防ぎます。

鉄扉対応の専用スペーサー付属

磁力線が鉄板に吸収されやすい鉄製ドアやサッシへの取り付けに対し、標準で専用のスペーサーを付属。磁力の影響を最小限に抑え、木製ドアと同等の安定した検知感度を確保できるよう配慮されています。

選定時に評価したい強み

  • 信頼性： 4周波切替により、無線環境が悪化した現場でも柔軟にリカバリが可能
  • 施工性： スリムな形状と明確な検知マークにより、多様なサッシ・ドアに柔軟に対応
  • 耐久性： IP67相当の防水性能で、設置場所を選ばない全天候型の運用が可能
  • 維持管理： 約8年の長寿命電池により、保守点検のインターバルを長く設定可能

施工・設置ガイド

確実な防犯システム構築のため、設置時には以下の要件を必ず遵守してください。

確認項目 この製品での考え方
検知クリアランス 本体検知部マークとマグネットの間隔は20mm以下に設定してください。
取付角度・配置 本体とマグネットは必ず長手方向に「平行」に配置し、センターを合わせてください。
鉄板面への取付 鉄扉等への設置は、磁力吸収を防ぐため必ず付属のスペーサーを使用してください。
引き違い窓の隙間 内側の窓ガラスとの接触を防ぐため、3mm以上のクリアランスを確保してください。
電池コネクタの接続 コネクタを基板に垂直に差し込み、余剰コードはクリップ部で固定してください。

製品仕様

製品名・品番
品名 マグネットスイッチ送信機（4周波切替対応・一体型）
品番 TXF-115NL(W)
電気的特性・無線仕様
電源 専用リチウム電池 CR17450E-R-CN×1本（DC3V） ※線色：黄/黒
電池寿命 約8年（常温時、20回／1日の送信回数として）
※保証値ではなく目安です。
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し直線距離）
表示・環境仕様
表示灯（赤色） ●窓・ドア開時：点灯（約1秒間）
●窓・ドア閉時：点灯（約1秒間）
●電池切れ時：点滅（約5秒に1回）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
（0℃以下、あるいは40℃以上では電池性能が低下する場合があります）
構造 日常生活防水構造 IP67相当
付帯機能・外観
付帯機能 送信周波数切替機能（F1〜F4）
定期送信機能（死活監視）
タンパー送信機能（カバー開閉監視）
電池切れ報知機能
質量 約90g（電池を含む）
外観 樹脂（ホワイト）
外形寸法 W30 × H166.2 × D22mm

FAQ

Q：電池の寿命はどれくらいですか？ A：常温環境下で1日20回送信した場合、約8年が目安となります。ただし、極端な高温・低温環境では寿命が短くなる場合があります。
Q：浴室に取り付けても大丈夫ですか？ A：はい、IP67相当の防水性能があるため、浴室ドアへの設置も可能です。ただし、水没させたりスチームサウナ等で使用することは避けてください。
Q：電池が切れた場合、どのように分かりますか？ A：本体の赤色LEDが約5秒に1回の間隔で点滅を開始します。同時に、受信機側へも電池切れ信号を送信してお知らせします。
Q：市販のリチウム電池は使用できますか？ A：使用できません。コネクタ形状および特性が適合する専用電池「CR17450E-R-CN（線色：黄/黒）」を必ずご使用ください。
Q：鉄製のドアに取り付ける際の注意点は？ A：磁力線が鉄板に吸収されるのを防ぐため、付属の専用スペーサーを必ず本体とマグネットの間に挟んで取り付けてください。
Q：1台で引き違い窓の両方を検知するにはどこに付ければ良いですか？ A：窓の重なり部分（クレセントの上部など）に取り付けることで、どちらか一方の窓が開いてもマグネットが離れるように設置してください。
Q：周波数の設定方法は？ A：本体内部の電池カバーを外した箇所にある、2極のDIPスイッチの組み合わせでF1〜F4の周波数を選択できます。
Q：電波が届かない場合はどうすればよいですか？ A：設置場所を金属から遠ざける、もしくは竹中エンジニアリング製のワイヤレス中継機を設置して距離を延長してください。
Q：定期送信時にLEDは光りますか？ A：いいえ、定期送信（死活監視信号）の際はステルス性を保つためLEDは点灯しません。故障ではありません。
Q：古い受信機（単一周波数モデル）でも使えますか？ A：はい、本機の周波数を「F1」に設定することで、従来の426MHz帯単一周波数の受信機とも通信可能です。
