マグネットスイッチ送信機　一体型　ブラック [TXF-115NL(BL)]

マグネットスイッチ送信機　一体型　ブラック [TXF-115NL(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マグネットスイッチ送信機 ワイヤレスセキュリティ IP67防水 4周波切替

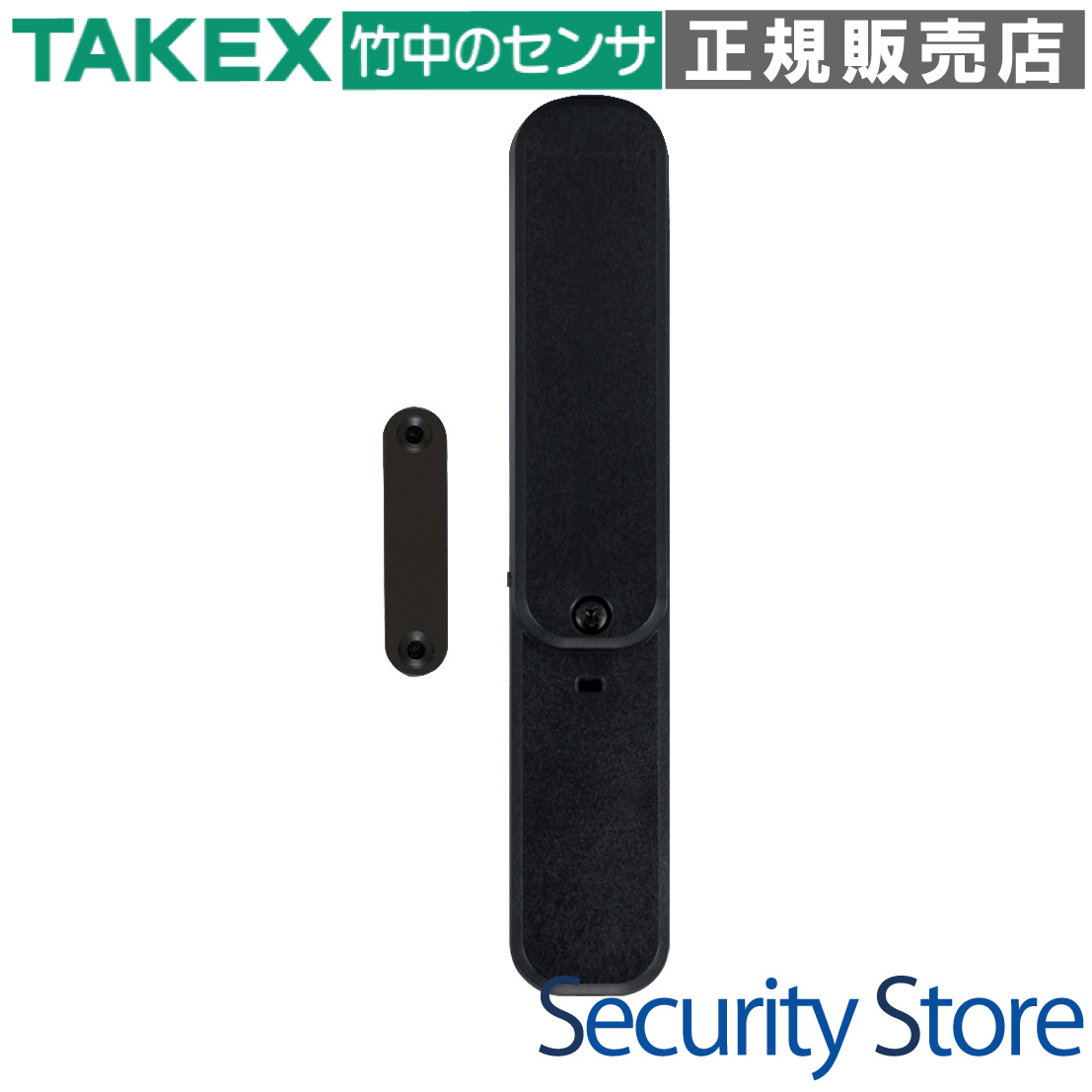

TXF-115NL(BL) マグネットスイッチ送信機 一体型 ブラック

横幅わずか30mmの極細スリム設計により、サッシのクレセント上部への取付や引き違い窓の1台検知を可能にした、プロ仕様のワイヤレス開閉センサーです。

ブラックカラーの筐体は、黒系サッシやシックな店舗内装に完璧に調和します。4周波切替対応やIP67防水構造、約8年の長期電池寿命など、信頼性が求められる法人・BtoBの防犯現場に最適なスペックを備えています。

  • 型番： TXF-115NL(BL)
  • 製品名： マグネットスイッチ送信機（4周波切替対応・一体型・ブラック）
  • 通信方式： 426MHz帯 小電力セキュリティシステム（無線100m）
  • 電源： 専用リチウム電池 CR17450E-R-CN
  • 防水性能： IP67相当（日常生活防水・浴室対応）
  • 主な特長： 30mmスリム筐体、4波切替、電池寿命8年、定期送信（ハートビート）監視
TXF-115NL(BL) マグネットスイッチ送信機 ブラック

資料ダウンロード

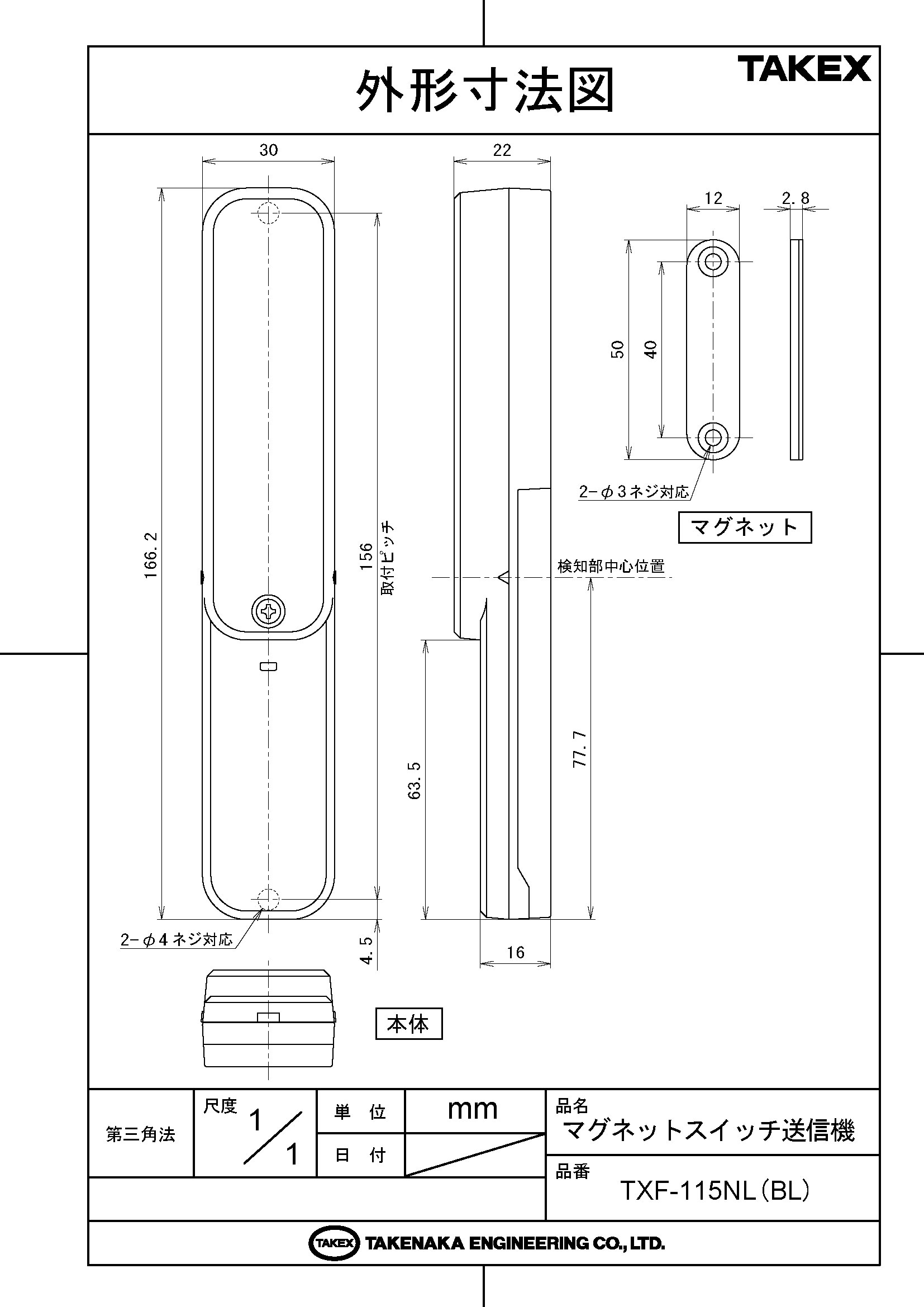

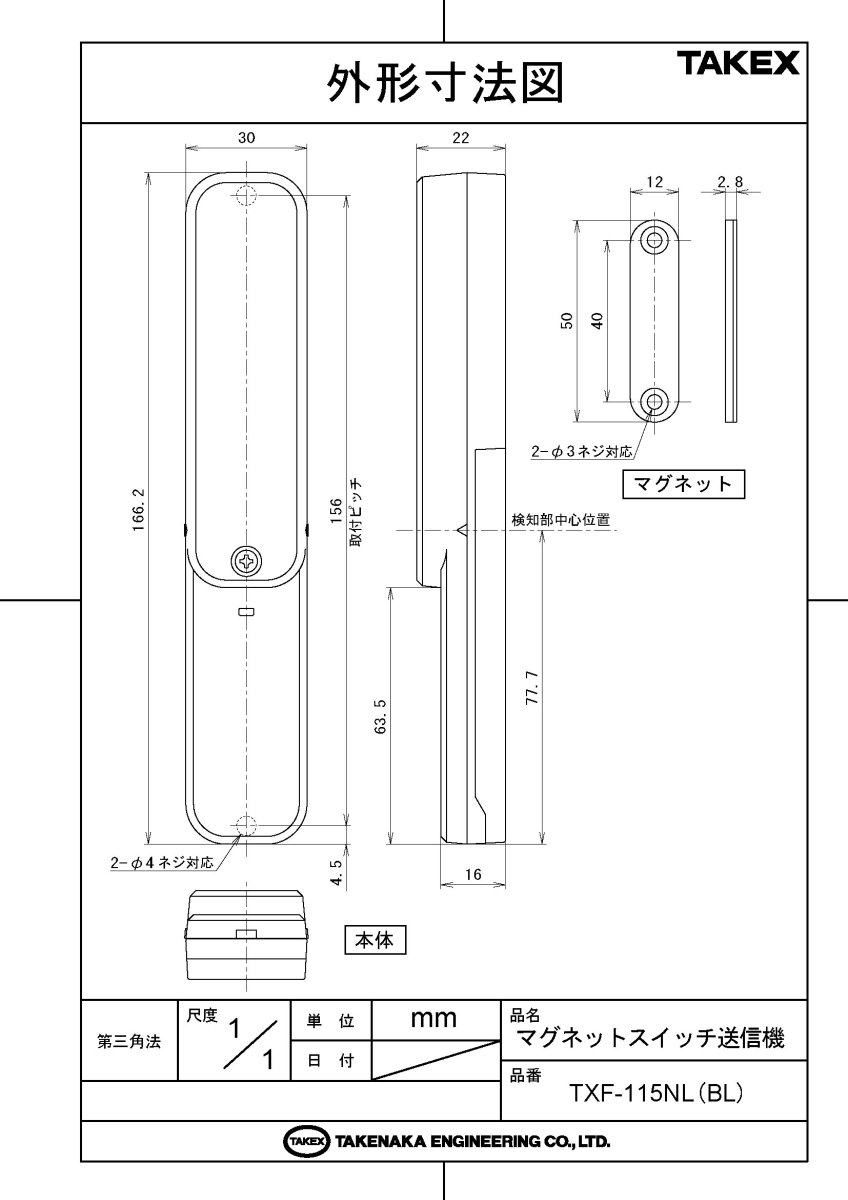

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィス・ビル等の窓やドアの防犯監視
  • ブラック・ダーク系サッシへの目立たない設置
  • 引き違い窓（両開き窓）の1台による同時検知
  • 浴室や結露の激しい場所での開閉検知
  • 多数の無線機を設置する密集環境

導入前に確認したいポイント

  • マグネットと本体の距離は20mm以下か
  • 設置面が鉄板の場合、付属スペーサーを使用できるか
  • 受信機が4周波切替対応か（旧型はF1設定が必要）
  • 電池交換時は「黄/黒」リード線の専用電池が必要
  • 見通し100mを超える場合は中継機の検討が必要

特長

30mm極細スリム設計による高い設置自由度

本体幅がわずか30mmと極めてスリムなため、従来のセンサーでは困難だった窓枠やサッシの狭いスペースへ直接取り付けが可能です。特に引き違い窓において、内側と外側の窓が交差するわずかな隙間を利用してマグネットを配置することで、本機1台だけで窓全体の開閉を監視できる効率的な設計を実現しています。

4周波切替対応テクノロジーで混信を回避

送信周波数を4種類（F1、F2、F3、F4）から選択できる機能を搭載しています。無線システムが密集するビルやマンション、あるいは大規模施設において、同一周波数帯の信号衝突（混信）による信号欠落を物理的に回避し、確実な信号伝送を可能にします。

IP67相当の防水構造で過酷な環境にも対応

日常生活防水構造（IP67相当）を採用しており、湿気の多い浴室や、冬場の結露が激しい窓際、あるいは軒下などの半屋外環境でも安心して使用できます。※サウナや水中での使用はできませんが、一般的な建築環境における耐環境性能はトップクラスです。

約8年の長期運用を支える省電力設計

専用のリチウム電池を使用し、1日20回の送信回数でも約8年という圧倒的な電池寿命を実現しました（常温時目安）。頻繁な電池交換メンテナンスの手間とコストを大幅に削減できるため、多数のセンサーを管理する法人施設に最適です。

定期送信（ハートビート）によるシステム監視

イベント発生時だけでなく、一定間隔で「生存信号」を受信機に送る定期送信機能を備えています。万が一、電池切れや機器故障、あるいは第三者による妨害で電波が途絶えた場合でも、受信機側で異常を検知できるため、システムが「沈黙したまま故障している」状態を防ぎます。

タンパー送信機能でサボタージュを防止

本体カバーの不正な開放を検知するタンパースイッチを内蔵しています。万が一、何者かが電池を抜こうとしたり、機器を破壊しようとしてカバーを開けた瞬間に、受信機へ即座に異常信号を発信します。

電池電圧低下の「プレアラート」機能

電池電圧が規定値まで低下すると、受信機へ電池切れ信号を送ると同時に、本体の表示灯（LED）が約5秒に1回の間隔で点滅を開始します。完全に停止する前に視覚的・システム的に通知されるため、余裕を持ったメンテナンスが可能です。

選定時に評価したい強み

  • 意匠性： ブラックカラーで黒サッシに溶け込み、美観を損なわない。
  • 施工性： スリム形状と上下±5mmの許容範囲で、現場での位置合わせが容易。
  • 信頼性： 4周波切替と定期送信により、無線ならではの不安定さを極小化。
  • メンテナンス性： 8年の電池寿命により、長期的なLCC（ライフサイクルコスト）を低減。

施工・設置ガイド

確実な検知と電波送信を確保するため、以下のガイドラインに従って施工してください。

確認項目 この製品での考え方
マグネット間距離 本体検知マークとマグネットの距離を20mm以下にしてください。
鉄板面への設置 磁力が鉄に吸われないよう、必ず付属のスペーサーをマグネット裏に挟んでください。
周波数設定 内部DIPスイッチでF1〜F4を選択。旧型受信機への増設時はF1（出荷時）を使用します。
配線の収まり 電池リード線（黄/黒）がタンパースイッチに干渉しないよう、内部クリップに収納してください。

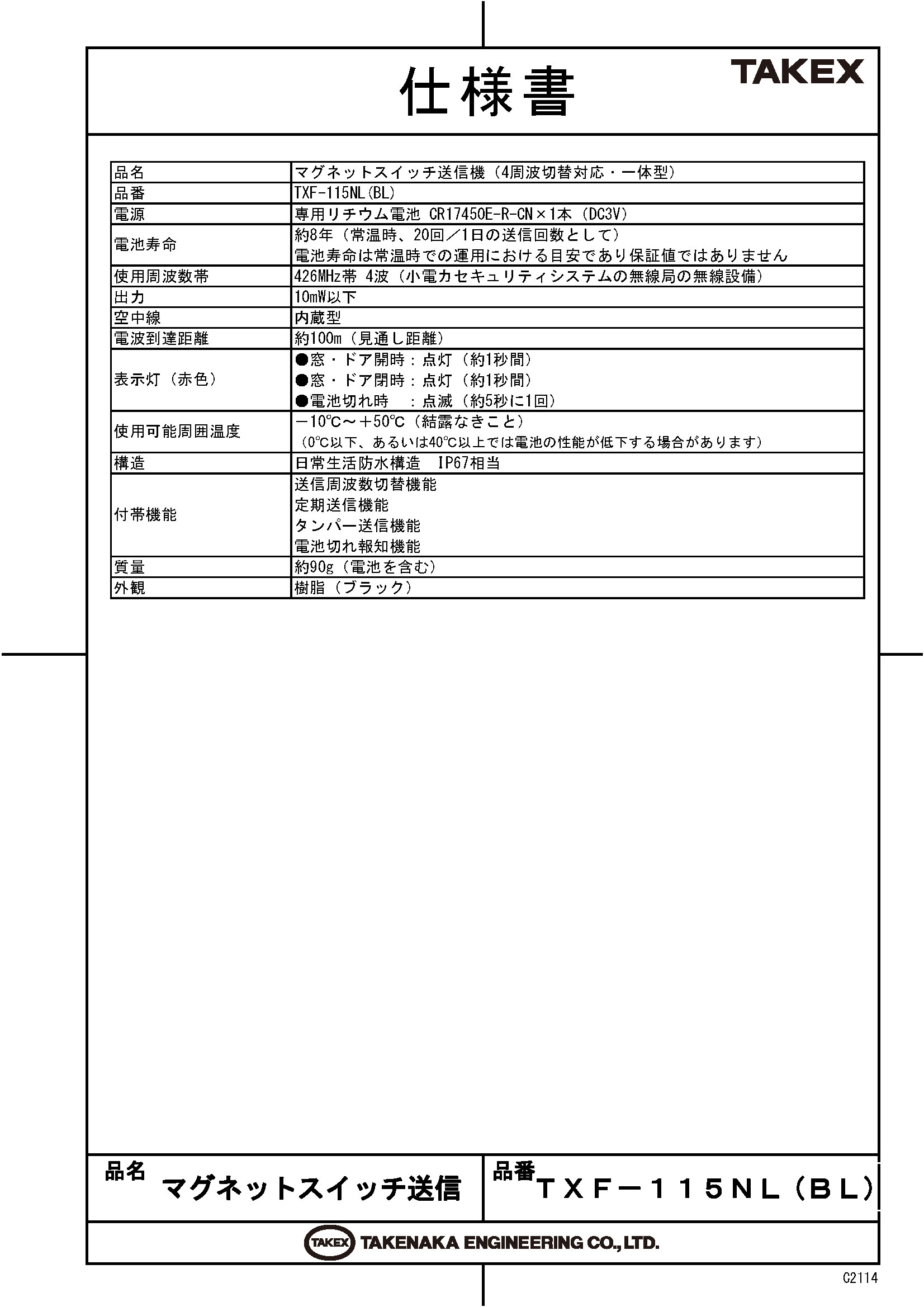

製品仕様

項目 内容
品名 マグネットスイッチ送信機（4周波切替対応・一体型）
品番 TXF-115NL(BL)（カラー：ブラック）
電源 専用リチウム電池 CR17450E-R-CN × 1本（DC3V）
※リード線：黄色/黒色
電池寿命 約8年（常温時、20回／1日の送信回数として）
※電池寿命は目安であり保証値ではありません
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線出力 10mW以下
電波到達距離 約100m（見通し距離）
表示灯（赤色） 窓・ドア開時：点灯（約1秒間）
窓・ドア閉時：点灯（約1秒間）
電池切れ時：点滅（約5秒に1回）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
構造 日常生活防水構造 IP67相当
質量 約90g（電池を含む）
外形寸法 幅30mm × 高さ166.2mm × 奥行22mm
付帯機能 送信周波数切替機能、定期送信機能、タンパー送信機能、電池切れ報知機能

FAQ

Q：TXF-115L（旧型）用の電池は使えますか？ A：いいえ、使えません。本機TXF-115NL専用の電池（リード線：黄/黒）を使用してください。TXF-115L用（リード線：赤/黒）とは互換性がありません。
Q：鉄製の扉に取り付ける際の注意点は？ A：鉄などの磁性体に直接マグネットを貼ると磁力が逃げて検知距離が短くなります。必ず付属のスペーサーをマグネットと扉の間に挟んで取り付けてください。
Q：防水性能はどの程度ですか？浴室でも大丈夫ですか？ A：IP67相当の防水性能があるため、浴室の窓等への設置は可能です。ただし、水中への沈没や、強いシャワー圧、サウナ等の高温環境は避けてください。
Q：引き違い窓を1台で検知するにはどうすればよいですか？ A：本体をサッシ枠の中央付近に、マグネットをそれぞれの窓の重なり部分に配置することで、どちらの窓が開いても磁界が離れるように設置します。
Q：電池切れの際、どのようにお知らせしてくれますか？ A：本体LEDが約5秒に1回点滅し、同時に受信機へも電池切れ信号が送信されます。点滅開始から完全に停止するまでに電池交換を行ってください。
Q：4周波切替（F1〜F4）はどのように設定しますか？ A：本体内部にある2極のDIPスイッチの組み合わせで設定します。多チャンネル対応でない古い受信機をお使いの場合は「F1」に設定してください。
Q：定期送信（ハートビート）機能とは何ですか？ A：窓の開閉に関わらず、定期的に「正常稼働中」の電波を送る機能です。電波の届かない状態や故障をいち早く受信機側で把握するための安全機能です。
Q：マグネットと本体はどのくらい離しても大丈夫ですか？ A：確実な動作のため、マグネットと本体の距離は20mm以下、上下の中心ズレは±5mm以内を目安に設置してください。
Q：シリアルNo.による登録は可能ですか？ A：可能です。本体基板横や外箱に記載された7桁の番号を受信機に入力してください。その際、送信機タイプは「接点」を選択してください。
Q：電波が届かない場合はどうすればよいですか？ A：別売の中継機を設置することで、通信距離を延長することが可能です。
