AC-2WM アクセスコール受信送信機 TAKEX 竹中エンジニアリング [AC-2WM]

AC-2WM アクセスコール受信送信機 TAKEX 竹中エンジニアリング [AC-2WM]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 徘徊お知らせシステム 人感センサー一体型 ワイヤレス

AC-2WM アクセスコール受信送信機

「人の動き」と「携帯送信機からの電波」をダブルで検知し、徘徊お知らせの確実性を高めるセンサー一体型受信送信機です。

高齢者福祉施設や病院の出入口に設置し、対象者が近づいた際のみフラッシュとメロディーで報知。同時にワイヤレス電波で遠隔の受信機へ通知します。配線工事を最小限に抑えつつ、高度な判別検知を実現するBtoB向けハイエンドモデルです。

  • 型番： AC-2WM
  • 製品名： アクセスコール受信送信機
  • 検知方式： パッシブインフラレッド（PIR）＋ 微弱電波受信
  • 出力方式： 小電力ワイヤレス送信（426MHz帯）
  • 電源： AC100V（コード長2m付）
  • 設置場所： 屋内壁面（高さ0.8〜1.2m）

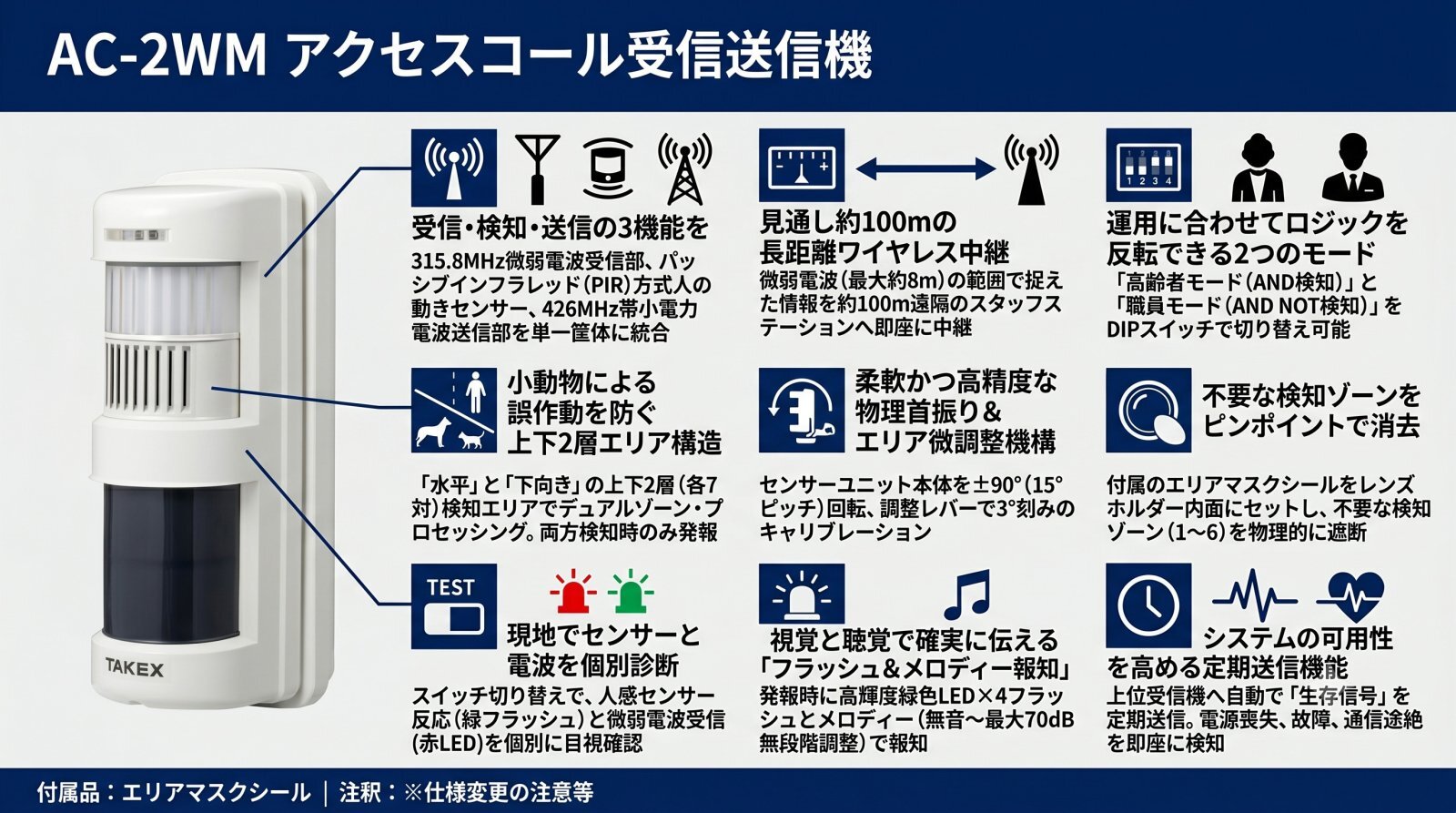

AC-2WM アクセスコール受信送信機 製品画像

資料ダウンロード

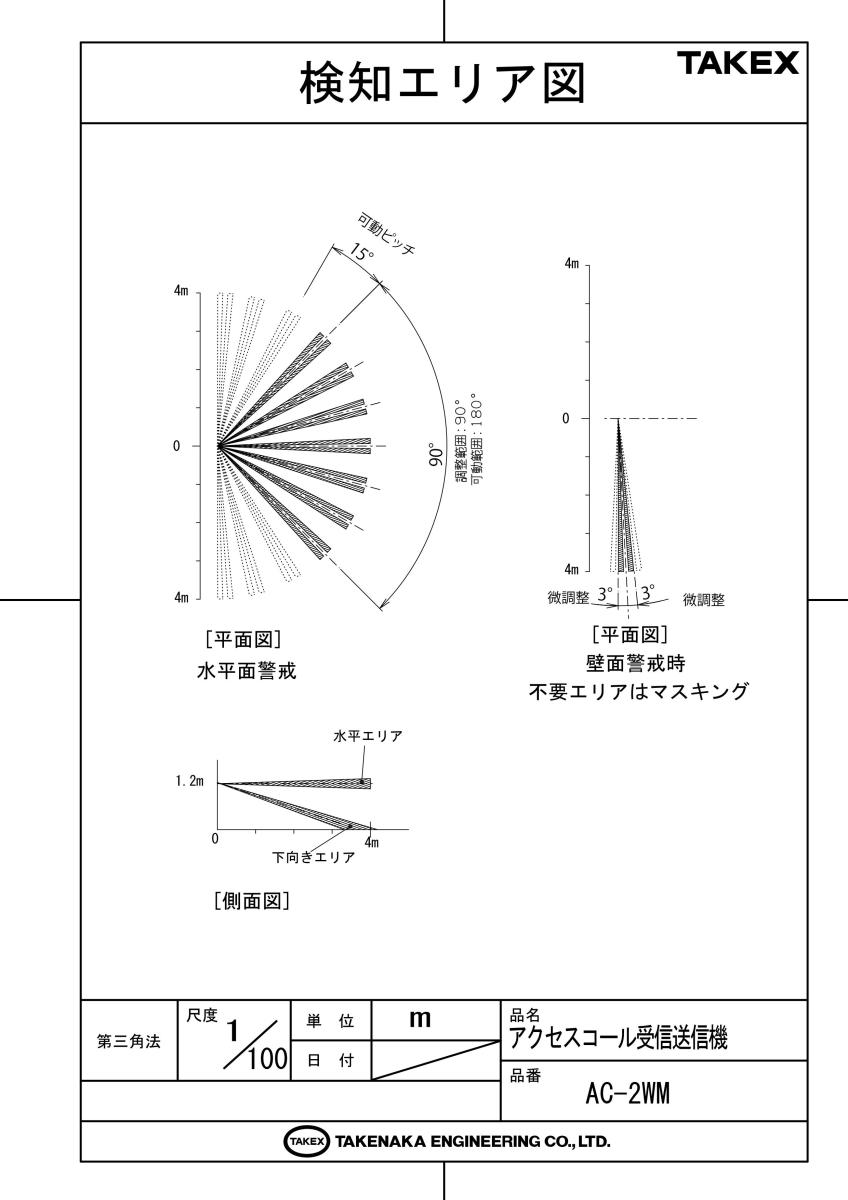

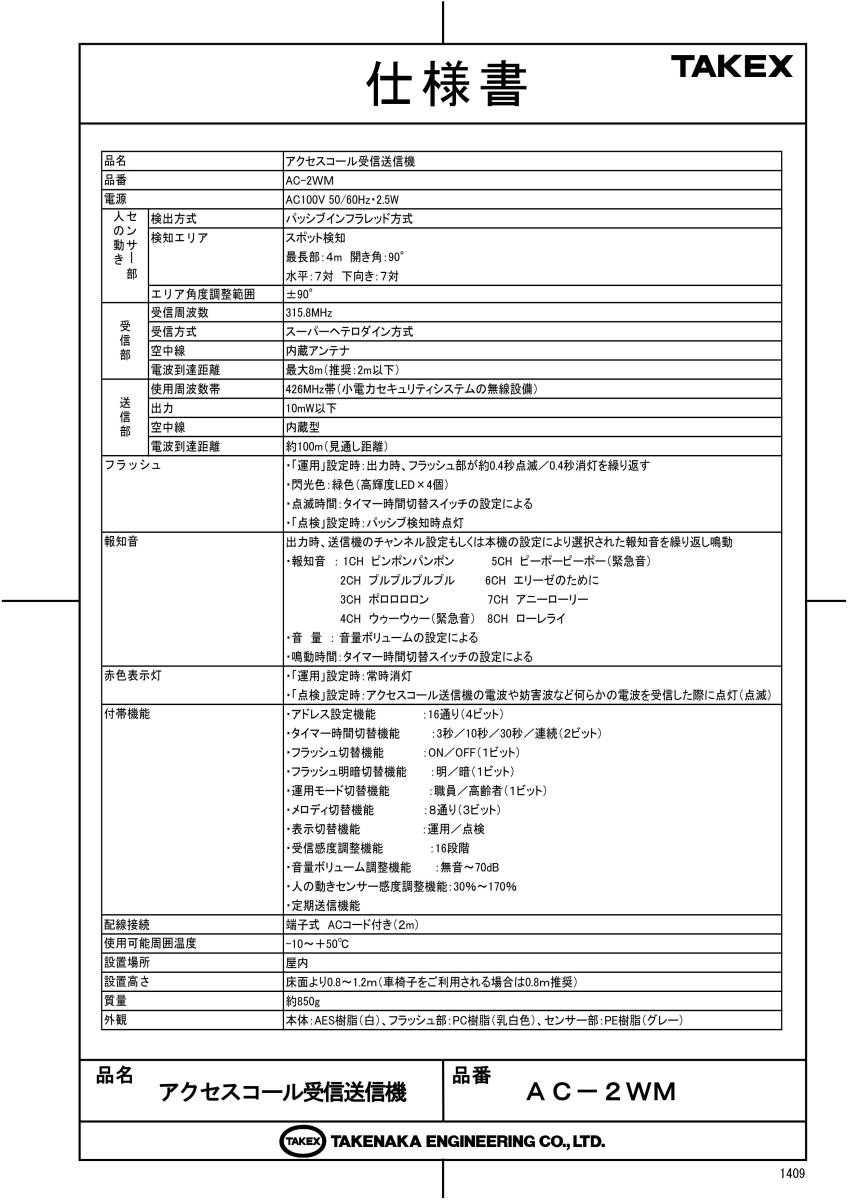

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 高齢者福祉施設の出入口管理
  • 病院の認知症病棟での徘徊防止
  • 特定のタグ所持者のみを検知する入場管理
  • 職員の通行はスルーし、対象者のみ検知したい現場

導入前に確認したいポイント

  • 設置高さは床面から0.8〜1.2mが必須（天井設置不可）
  • 携帯送信機（AC-T）の送信周期設定の確認
  • 検知エリア内に熱源や遮蔽物がないか
  • 上位受信機（HC-350等）との通信距離

特長

1. パッシブセンサーと電波受信の「一体型」設計

人体の移動を検知するパッシブインフラレッド方式のセンサーと、携帯送信機からの微弱電波を受信するユニットが1つの筐体に収まっています。これにより、センサーと受信機の位置合わせの手間が省け、現場での施工性が大幅に向上しています。

2. 運用に合わせた「高齢者モード」と「職員モード」の切替

ディップスイッチの切り替えにより、2つの検知ロジックを選択可能です。対象者が送信機を持つ「高齢者モード（AND検知）」では、電波とセンサーの両方が反応した時のみ発報。職員が送信機を持つ「職員モード（AND NOT検知）」では、送信機を持たない人だけを検知し、誤報や不要なアラートを最小限に抑えます。

3. 視認性と報知性に優れたフラッシュ＆メロディー

高輝度な緑色LEDによるフラッシュライトと、8種類から選択できるメロディー（チャイム音）を内蔵。現場の状況に合わせて、音量や報知時間（3秒、10秒、30秒）を柔軟にカスタマイズでき、周囲への確実な通知をサポートします。

4. 施工・保守を容易にする「点検モード」

表示切替スイッチを「点検」にすることで、センサーの検知状況をLEDで即座に確認できます。運用開始前のエリア確認や、電池切れ・電波干渉の切り分けがスムーズに行える現場重視の設計です。

5. 柔軟なエリア調整と精密なマスキング

センサーユニットは左右±90°の首振りが可能で、微調整レバーにより3°刻みの設定が行えます。また、付属のエリアマスクシールを使用することで、道路を走る車やペットなど、誤検知の原因となる特定エリアを物理的に遮蔽することが可能です。

6. 信頼性を担保する「定期送信（死活監視）」機能

万が一の機器故障や電源喪失、電波到達不良を上位システムで監視できるよう、定期的に「生存信号」を自動送信します。システムのダウンタイムを未然に防ぎ、24時間365日の安全運用を支えます。

7. 現場環境に即応する16段階の感度調整

周辺のノイズ環境や設置距離に合わせて、微弱電波の受信感度を16段階のダイヤルで精密に設定可能。複雑な電波環境下でも、安定した検知パフォーマンスを維持します。

選定時に評価したい強み

  • 誤報の極小化：センサーと電波のダブル判定により、関係ない通行人への誤反応を防止。
  • 省施工・低コスト：小電力送信機内蔵のため、受信機までの有線配線工事が一切不要。
  • 即時導入が可能：セット品（徘徊お知らせけいたいくん）なら電波登録済みで即日運用。
  • 高い耐久性：AES樹脂を採用し、屋内環境での長期使用に耐えうる信頼の日本製。

LED表示と動作状態

表示灯 運用モード時の挙動 点検モード時の挙動
フラッシュ部（緑） 発報時に約0.4秒間隔で点滅。 センサー検知時のみ点灯（エリア確認用）。
受信表示灯（赤） 常時消灯。 電波（AC-Tまたはノイズ）受信中に点灯・点滅。
ウォームアップ時 電源投入後約1分間は動作停止。 1分間フラッシュ部が点滅。

内部設定（DIPスイッチ・ボリューム）

設定項目 内容・選択肢
アドレス設定 送信機（AC-T）と同期させる16通りのID設定。
メロディー切替 ピンポン、エリーゼのために、緊急音など全8種。
報知時間 3秒 / 10秒 / 30秒 / 連続（点検用）。
受信感度 微弱電波の感度を16段階で調整。
センサー感度 30%〜170%の範囲で人感センサーの感度を調整。

トラブルシューティング

現象 原因の可能性 対応策
全く動作しない 電源未投入、またはウォームアップ中。 ACプラグの確認、投入後1分待機。
検知しない 送信機の電池切れ、またはアドレス不一致。 電池交換、ID設定の再確認。
勝手に動作する エリア内の熱源（エアコン）や車両。 設置場所の変更、エリアマスクの使用。
電波が届かない 金属壁による遮蔽や距離過大。 中継機の増設を検討。

製品仕様

項目 内容
型番AC-2WM
電源電圧AC100V (50/60Hz)
消費電力2.5W
検出方式パッシブインフラレッド方式（人感センサー）
検知エリアスポット検知 最長部:4m / 開き角:90°（水平:7対、下向き:7対）
角度調整範囲水平：±90°（15°ピッチ、微調整3°ピッチ）
受信方式 / 周波数スーパーヘテロダイン方式 / 315.8MHz帯（微弱電波）
受信推奨距離最大8m（推奨運用距離：2m以下）
送信出力 / 周波数10mW以下 / 426MHz帯（小電力セキュリティシステム）
送信到達距離約100m（見通し距離）
報知時間3秒 / 10秒 / 30秒
音量調整無音〜最大70dB以上（無段階ボリューム）
使用可能周囲温度-10℃ 〜 +50℃
設置場所屋内専用（壁面取付、高さ0.8〜1.2m）
外形寸法W245 × H116.5 × D91 mm
質量約850g
材質本体:AES樹脂 / フラッシュ部:PC樹脂 / センサー部:PE樹脂

FAQ

Q：天井に取り付けることはできますか？ A：いいえ、本機は壁面専用（高さ0.8m〜1.2m）です。天井に取り付けるとセンサーが人の動きを正しく捉えられず、検知漏れの原因となります。
Q：配線工事は必要ですか？ A：AC100Vのコンセントがあれば、信号線などの配線工事は不要です。検知信号はワイヤレスで上位受信機へ送信されます。
Q：夏場に検知しにくくなるのは故障ですか？ A：故障ではありません。人感センサーは周囲温度と体温の差を検知するため、気温が高い夏場は感度が約2割程度低下します。センサー感度ボリュームを「H」側に調整してください。
Q：送信機（AC-T）を持っていない人が通っても反応しますか？ A：「高齢者モード（AND設定）」であれば、送信機を持っていない人には反応しません。
Q：電池で動かすことはできますか？ A：本機（AC-2WM）はAC100V電源専用です。電池駆動には対応しておりません。
Q：メロディーを消してフラッシュだけにできますか？ A：はい、音量ボリュームを最小に絞ることで、音を出さずにフラッシュライトのみで報知することが可能です。
Q：定期送信異常とは何ですか？ A：本機が正常に動作していることを知らせる信号が上位受信機に届かなかった場合に発生します。停電、故障、または電波遮蔽の可能性があります。
Q：エリアマスクシールはどこに貼りますか？ A：本体カバーを外し、内部のレンズホルダーの内側に沿わせてはめ込みます。
Q：送信機の電波が届く距離はどのくらいですか？ A：携帯送信機（AC-T）から本機までは最大約8m（推奨2m）、本機から上位受信機までは見通し約100mです。
Q：1台のAC-2WMに対して複数の送信機を登録できますか？ A：はい、アドレス（ID）を共通に設定すれば、複数の送信機に反応させることが可能です。
