AN-20 延長アンテナ TAKEX 竹中エンジニアリング [AN-20]

AN-20 延長アンテナ TAKEX 竹中エンジニアリング [AN-20]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 延長アンテナ アクセスコールシリーズ専用 300MHz帯

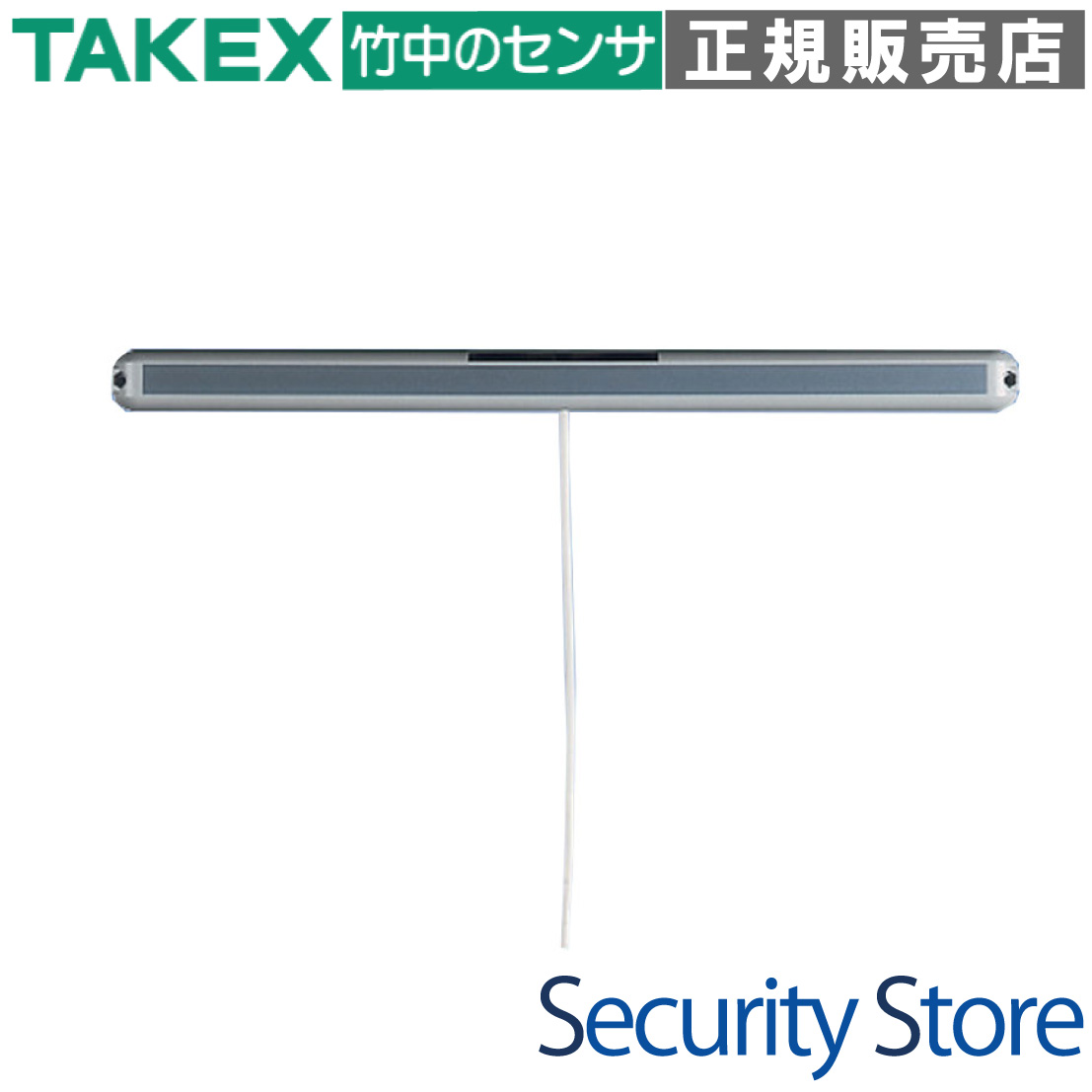

AN-20 延長アンテナ

竹中エンジニアリング（TAKEX）のアクセスコールシリーズ専用延長アンテナです。受信機本体を盤内やバックヤードに設置する場合でも、本アンテナを見通しの良い場所に展開することで、広範囲で安定した電波受信環境を構築できます。病院や介護施設の居室、オフィス環境に調和する薄型デザインが特徴です。

  • 型番： AN-20
  • 方式： ダイポール型空中線
  • 主な用途： アクセスコール受信機（AC-1R/AC-4R等）の受信エリア拡張・最適化
  • 設置環境： 屋内用（病室、居室、商業施設など）
  • 配線仕様： 3C-2V 同軸ケーブル 10m付属（カット可能）

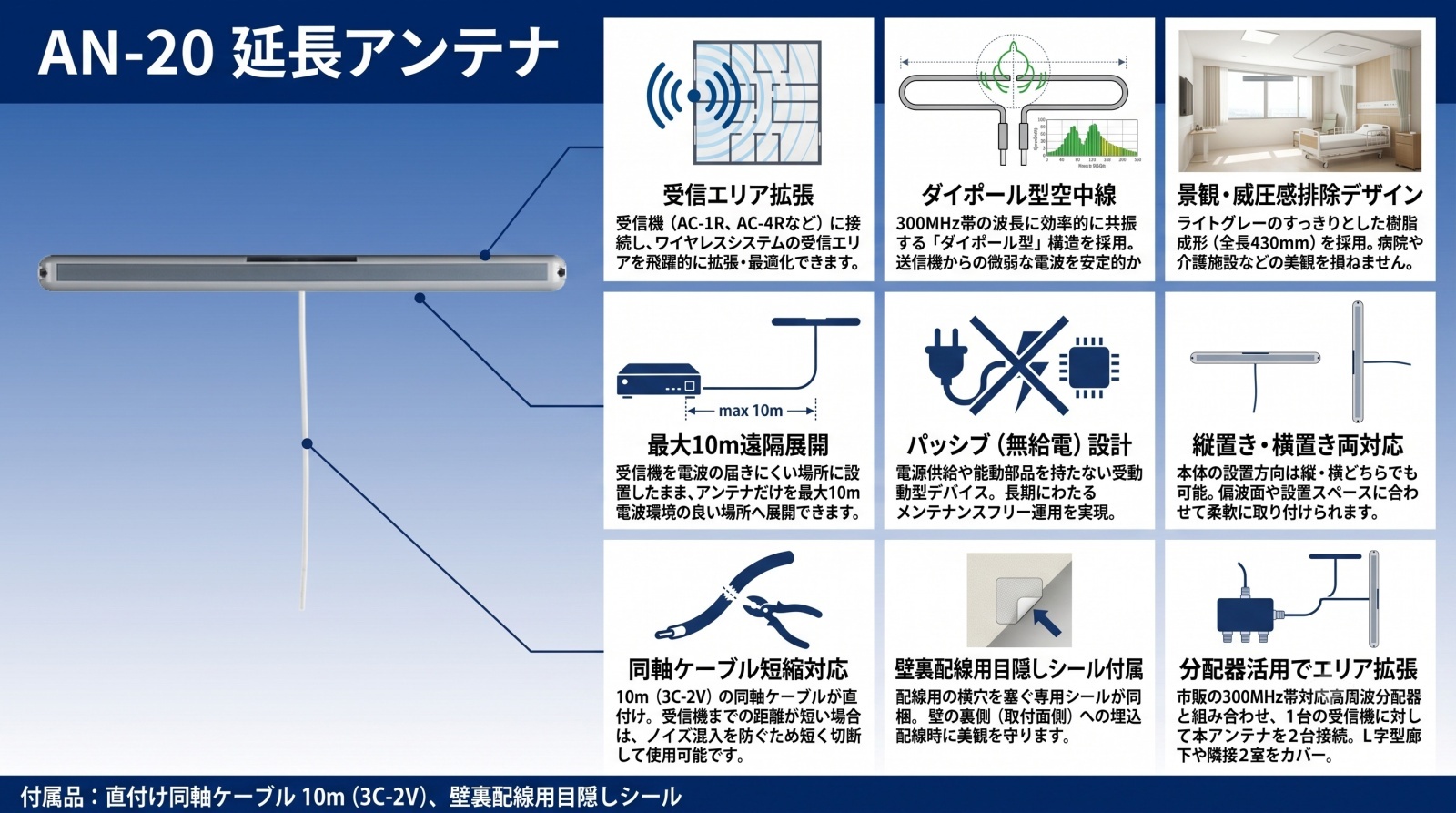

AN-20 延長アンテナ 製品画像

資料ダウンロード

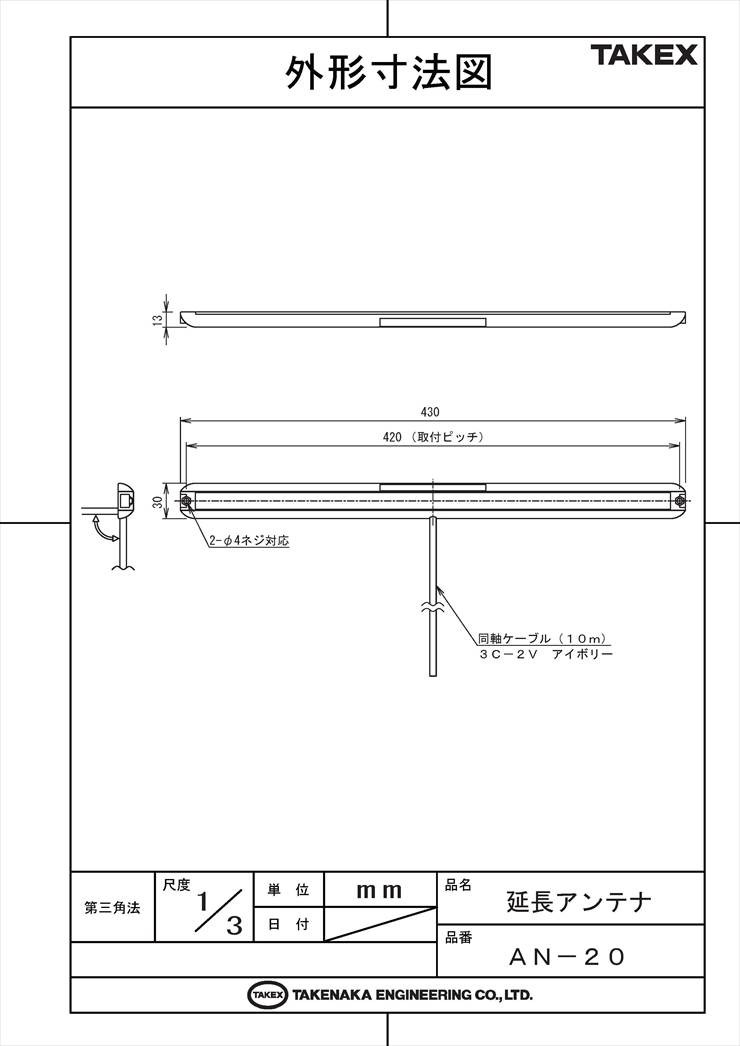

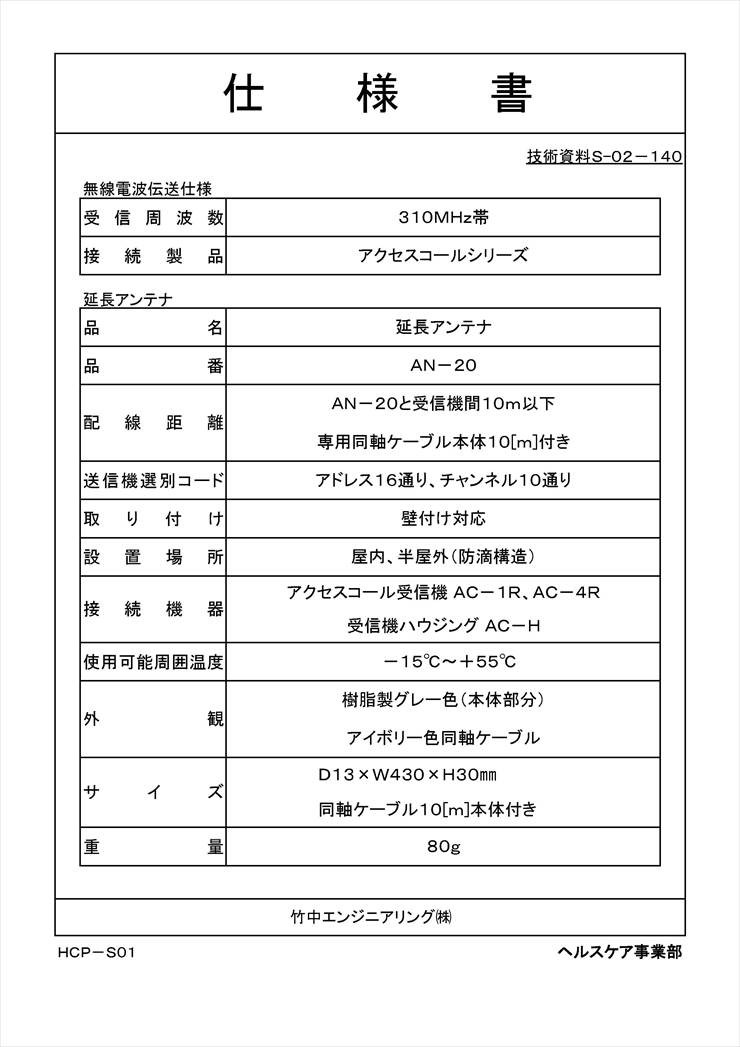

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院・介護施設のナースコール代用運用
  • 受信機を電波の遮蔽される金属盤内に収める場合
  • 広大なフロアでのデッドスポット解消
  • インテリアを重視する居室・店舗でのアンテナ展開

導入前に確認したいポイント

  • 接続先の受信機がアクセスコールシリーズか
  • 設置場所から受信機までが10m以内か
  • 設置予定面が金属（鉄扉・アルミサッシ等）ではないか
  • 付近に強力な電力線（AC100V等）が通っていないか

特長

薄型・省スペース設計による空間調和

厚さわずか13mmの薄型樹脂筐体を採用。病院の病室や福祉施設の居室など、生活空間に設置しても違和感を与えず、利用者に威圧感を感じさせないライトグレーのデザインに仕上げています。

高精度ダイポール型空中線の採用

300MHz帯の電波を効率的に捉えるダイポール形式を採用しています。基本に忠実なアンテナ構造により、微弱な無線信号を安定してキャッチし、システムの信頼性を底上げします。

10mの一体型同軸ケーブルが付属

本体にはアイボリー色の3C-2V同軸ケーブルが10m標準装備されています。アンテナ本体のみを見通しの良い高所に設置し、受信機本体を管理室やバックヤードに設置する柔軟なレイアウトが可能です。

現場に合わせた同軸ケーブルのカット対応

付属のケーブルは、設置現場の距離に合わせて適切な長さにカットして使用することが可能です。余剰分を巻いておくことで発生するノイズ混入リスクを低減し、よりクリアな受信状態を確保できます。

メンテナンスフリーのパッシブ設計

電源を必要としない受動型アンテナのため、故障の原因となりやすい電子部品や発光部品を搭載していません。経年劣化のリスクを抑え、長期にわたり安定した性能を維持するメンテナンスフリー運用を実現します。

設置場所を選ばない縦横兼用マウント

本体は縦向き・横向きのどちらでも設置が可能です。現場の送信機の持ち方や電波の偏波面に合わせて、最も感度の高くなる向きを柔軟に選択して施工できます。付属の目隠しシールにより、壁裏配線時の美観も損ないません。

エリア拡張を可能にする分配器への対応

市販の300MHz帯対応分配器を使用することで、1台の受信機に対して2台のAN-20を接続可能です。L字型の廊下や、厚い壁で隔てられた2つのエリアを同時にカバーする高度なシステム設計を支援します。

選定時に評価したい強み

  • 確実な受信： 受信機本体の設置場所に縛られず、最良のポイントにアンテナを置ける
  • 施工性： ケーブル付きで届くため、部材選定の手間が省ける
  • 美観： アンテナ然とした威圧感がなく、内装デザインを邪魔しない
  • 高信頼： TAKEXアクセスコールシリーズとの純正組み合わせによる安心感

施工・設置ガイド

安定した通信を確保するため、以下の施工条件を遵守してください。

項目 施工上の注意・規定
金属面への設置 金属面に密着させると感度が著しく低下します。必ず5cm以上の距離を確保してください。
配線ルート AC100V等の電力線から10cm以上、他の信号線から5cm以上離して配線してください。
ケーブル延長 10m以上の延長は不可です。付属の10m以内で接続してください（短縮は可能）。
Fプラグ加工 芯線とシールドのショートは「一切受信不能」の原因となります。導通テストを推奨します。

製品仕様

項目 内容
品名 / 品番 延長アンテナ / AN-20
受信周波数 310MHz帯（300MHz帯）
空中線形式 ダイポール型
接続製品 / 対応システム TAKEX アクセスコールシリーズ（AC-1R、AC-4R、AC-H等）
配線距離 AN-20と受信機間 10m以下（専用同軸ケーブル10m付き）
送信機選別コード アドレス16通り、チャンネル10通り（接続先受信機の仕様に準ずる）
取付け方式 壁付け対応（ピッチ420mm）
設置場所 屋内、半屋外（防滴構造） ※基本は結露のない屋内推奨
使用可能周囲温度 -15℃ 〜 +55℃
外形寸法 D13 × W430 × H30mm
質量 総質量 460g（本体部分のみ 80g / 技術資料値 75g）
外観・材質 本体：樹脂製（グレー色） / ケーブル：アイボリー色

FAQ

Q：アンテナに電源供給は必要ですか？ A：いいえ、必要ありません。本機はパッシブ（受動型）アンテナのため、受信機に同軸ケーブルを接続するだけで動作します。
Q：本体に動作確認用のLEDは付いていますか？ A：本製品にはLEDやインジケーターは搭載されておりません。動作確認は接続先の受信機本体の表示灯で行ってください。
Q：同軸ケーブルを20mに延長して使用できますか？ A：メーカー規定により延長は不可となっております。300MHz帯の減衰により受信感度が極端に低下するため、付属の10m以内でご使用ください。
Q：余ったケーブルを短く切っても問題ありませんか？ A：はい、可能です。むしろ余剰ケーブルを巻いたままにするとノイズの原因となるため、現場に合わせて適切な長さにカットすることを推奨します。
Q：金属製の壁や扉に直接取り付けても大丈夫ですか？ A：金属に密着させるとアンテナの共振がズレて感度が大幅に低下します。必ず5cm以上の空間を空けるか、スペーサーを入れて設置してください。
Q：屋外で使用することはできますか？ A：本製品は屋内用です。直接雨が当たる場所や極端に結露する環境での使用は避けてください。
Q：1台の受信機にアンテナを2本繋げられますか？ A：市販の300MHz帯対応分配器を使用すれば2本接続可能ですが、1本あたりの感度は約半分に低下するため、エリア設計にご注意ください。
Q：ケーブルをAC100Vの配線と一緒に束ねても良いですか？ A：いいえ、誘導ノイズを拾う原因となります。電力線からは必ず10cm以上離して配線してください。
Q：縦向きと横向き、どちらが感度が良いですか？ A：送信機側の向き（偏波）に依存します。実際の設置現場で送信機を動作させ、受信機の反応が最も良い向きで固定してください。
Q：コネクタの加工には何が必要ですか？ A：付属のFコネクタプラグを取り付けるために、ペンチや専用の圧着工具、ケーブルストリッパー（またはカッター）が必要です。
