AN-65 延長アンテナ　半屋外用 TAKEX 竹中エンジニアリング [AN-65]

AN-65 延長アンテナ　半屋外用 TAKEX 竹中エンジニアリング [AN-65]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 延長アンテナ アクセスコール アクセスウォッチ 半屋外対応

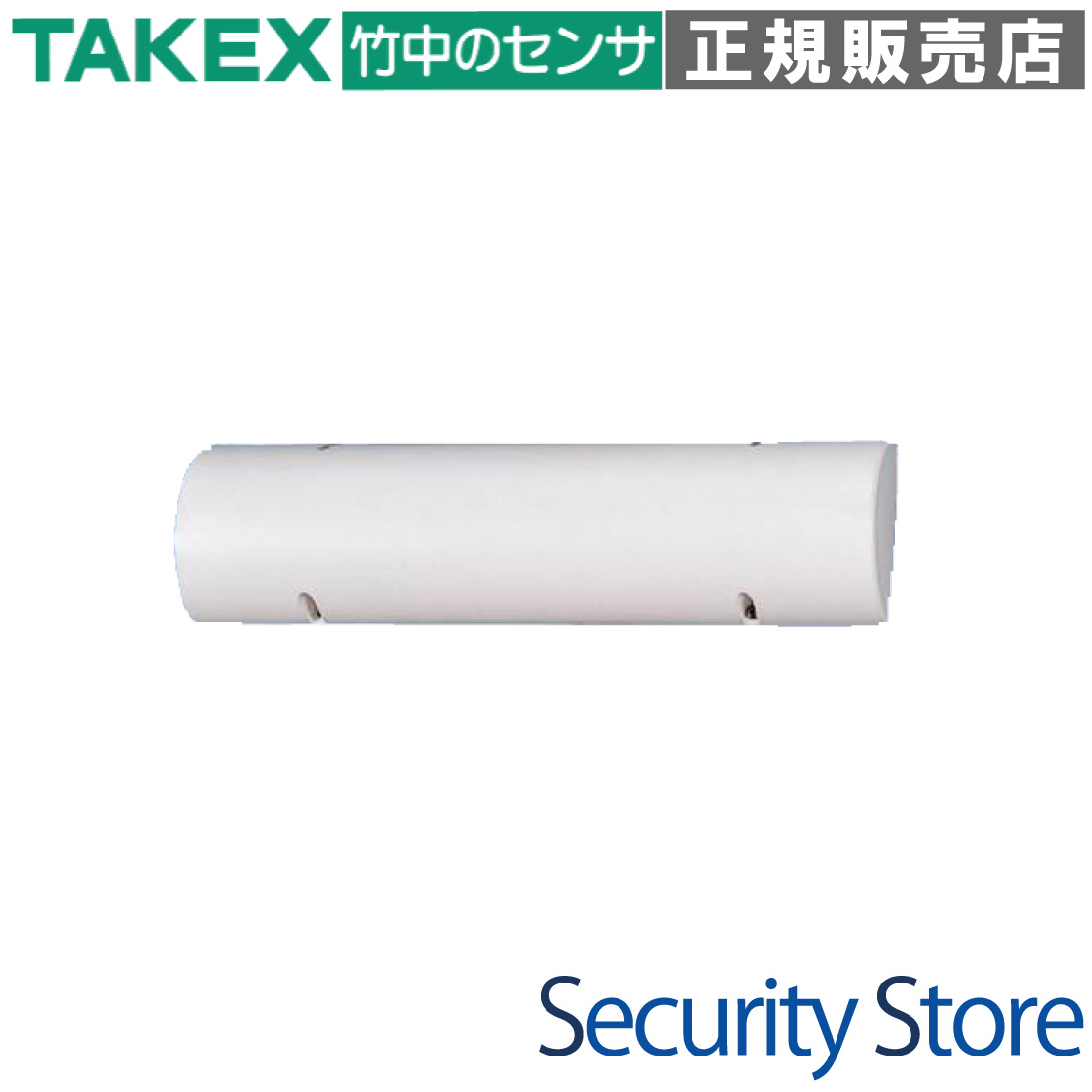

AN-65 延長アンテナ（半屋外用）

AN-65は、TAKEXのアクセスコールやアクセスウォッチ受信機に接続し、受信エリアを物理的に拡張するための専用延長アンテナです。電波状況の厳しい環境から、受信に最適なポイントへアンテナのみをオフセット設置することが可能です。

  • 型番： AN-65
  • 製品名： 延長アンテナ 半屋外用
  • 方式： パッシブ型（無電源）延長アンテナ
  • 主な用途： 受信機の隠蔽設置時、または通信エリアを屋外・別フロアへ拡張する場合
  • 設置場所： 屋内、半屋外（防雨構造）
  • 対応システム： AC-1R / AC-H / AC-4R / AW-11R 等

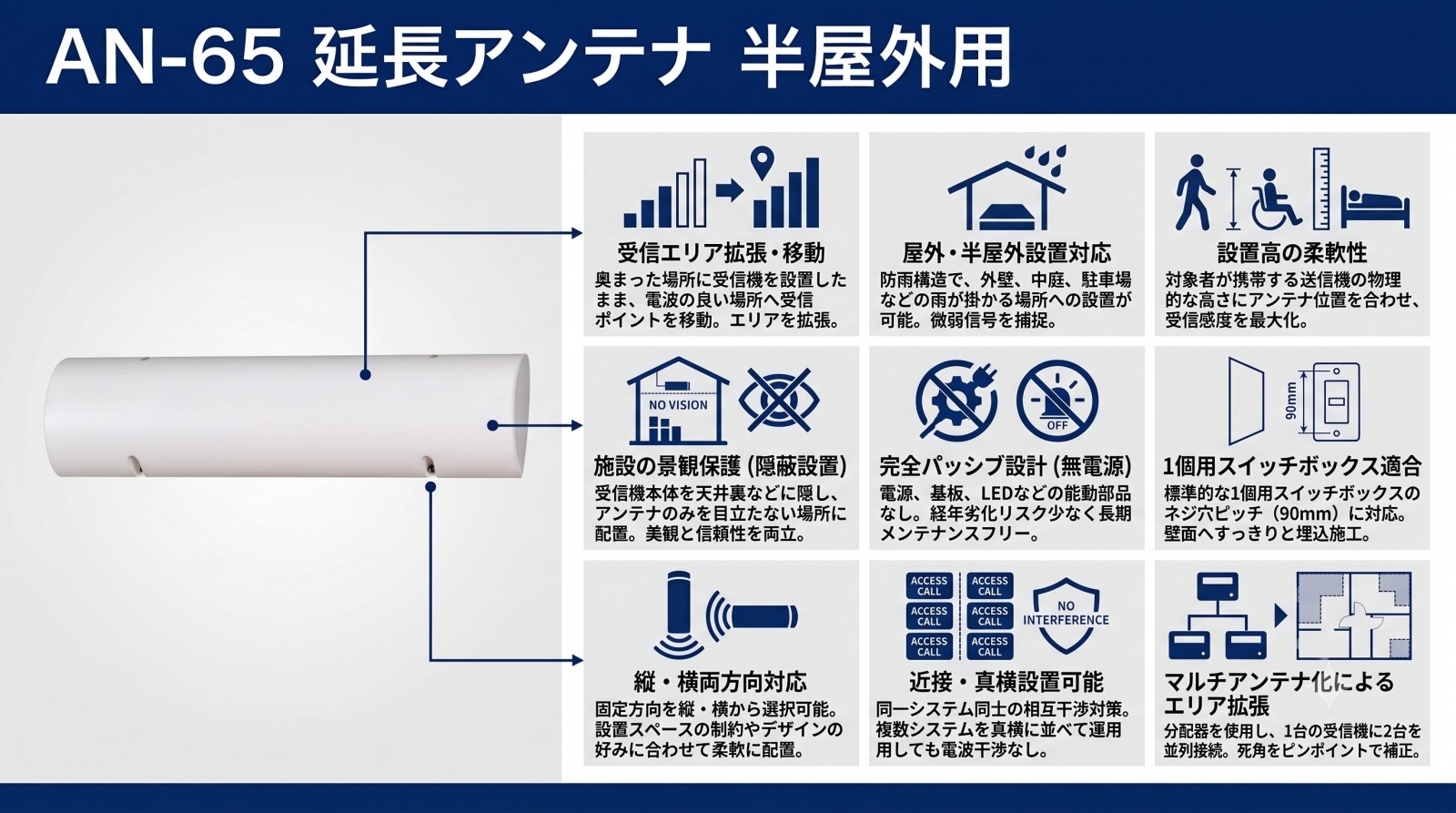

AN-65 延長アンテナ 製品画像

資料ダウンロード

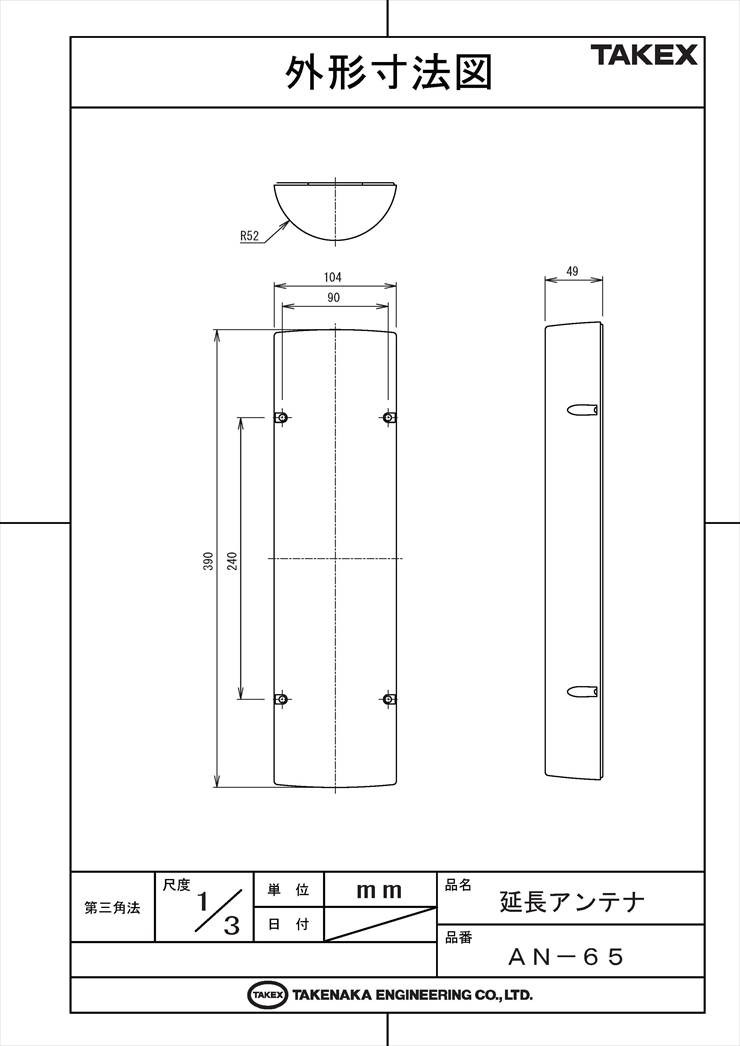

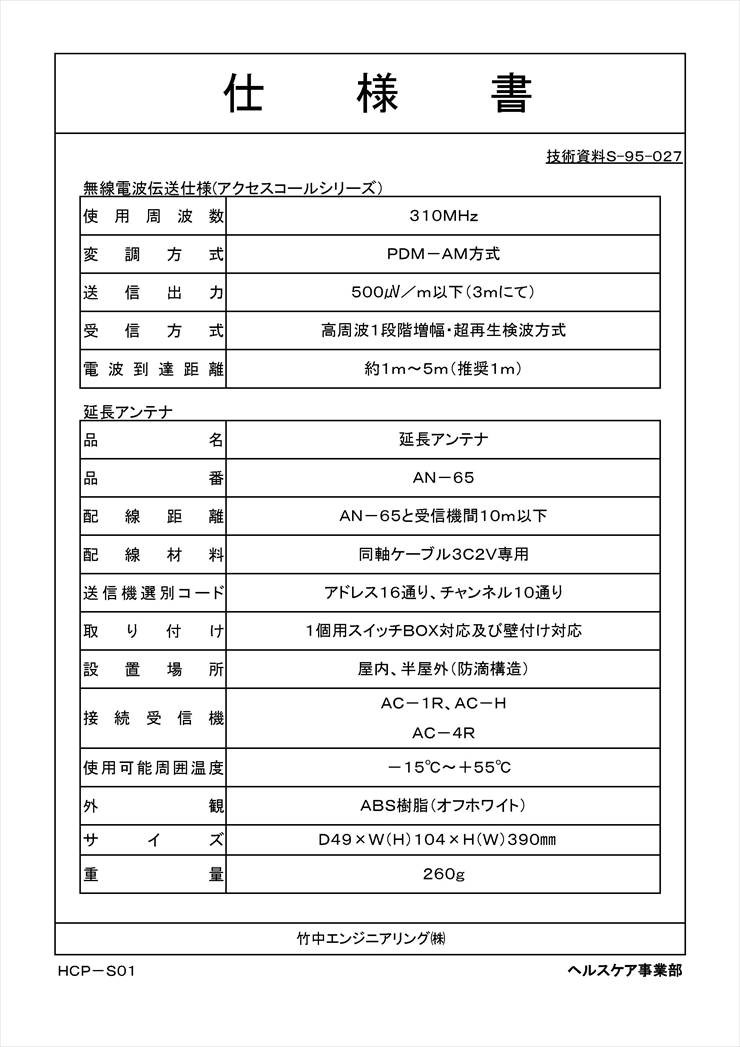

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 受信機を分電盤内や天井裏に隠蔽する場合
  • 建物外の駐車場や中庭を検知エリアにする場合
  • 送信機を携帯する人の高さにアンテナを合わせたい場合
  • L字型の廊下などで電波の死角を解消したい場合

導入前に確認したいポイント

  • 受信機からの延長距離は最大10m以内です
  • 配線材は同軸ケーブル「3C2V」が指定されています
  • パッシブアンテナのため、LED等の表示灯はありません
  • 屋外設置時は適切なコーキング処理が必要です

特長

受信ポイントの最適化と通信信頼性の向上

受信機本体が電波環境の悪いバックヤードや金属筐体内に設置されている場合でも、本アンテナを最適な位置（廊下、見通しの良い壁面など）に引き出すことで、システム全体の受信感度を劇的に改善します。

防雨構造による半屋外設置への対応

ABS樹脂製のカバーと防雨設計により、軒下や半屋外環境への設置が可能です。駐車場からの呼び出しや、建物の出入口付近での監視など、屋外からの信号捕捉に威力を発揮します。

パッシブ設計によるメンテナンスフリー運用

電源を必要としない完全なパッシブデバイスです。電子回路による故障リスクを最小限に抑えており、過酷な環境下でも長期にわたり安定した性能を維持します。

設置自由度の高い薄型フォルムと2方向取付

アンテナ部分はホワイト樹脂で覆われた清潔感のあるデザインです。設置方向は「縦」「横」いずれにも対応しており、現場の美観やスペースに合わせて柔軟に配置を決定できます。

標準的なスイッチボックスへの適合

市販の1個用スイッチボックス（埋込型）に適合する取付ピッチ（90mm）を採用しています。新築・既設を問わず、電気工事における施工性が高く、仕上がりも非常にスマートです。

分配器を活用したエリアの死角解消

市販の分配器を使用することで、1台の受信機に対して2台のアンテナを並列接続することが可能です。これにより、障害物で遮られた2つの空間を1つのシステムで効率的にカバーできます。

ホワイト樹脂筐体による視認性と美観の維持

清潔感のあるオフホワイトの外観は、病院や福祉施設などの壁面に設置しても違和感がありません。アンテナであることが分かりやすいため、対象者の高さに合わせた設置もしやすくなります。

選定時に評価したい強み

  • 施工性の高さ： 1個用スイッチボックス対応で、埋込・露出ともに対応可能です。
  • 環境耐性： －15℃から＋55℃まで、幅広い温度環境で動作可能です。
  • 信頼のTAKEX品質： セキュリティ・ヘルスケア現場で実績豊富なアクセスコールシリーズ専用設計です。
  • シンプル構造： 設定スイッチ類がないため、施工ミスによる動作不良が起こりにくい設計です。

施工・設置ガイド

設置環境や配線仕様が通信性能を左右します。以下のガイドラインを遵守してください。

確認項目 この製品での考え方
推奨設置高さ 対象者が携帯する送信機と「水平見通し」になる高さが最も高感度です。
配線制限 3C2V同軸ケーブルを使用し、全長は10m以下を厳守してください。
ノイズ離隔 強電線（AC100V）から10cm以上、他の信号線から5cm以上離してください。
防水処理 直接雨がかかる場所では、カバー上部と側面にコーキングを行ってください（下部は水抜きのため開ける）。

製品仕様

項目 内容
品名 延長アンテナ
品番 AN-65
使用周波数 310MHz（アクセスコールシリーズ準拠）
配線距離 AN-65と受信機間：10m以下
配線材料 同軸ケーブル 3C2V 専用
取り付け 1個用スイッチBOX対応 および 壁付け対応
設置場所 屋内、半屋外（防雨構造）
接続可能受信機 AC-1R、AC-H、AC-4R、AW-11R 等
使用可能周囲温度 －15℃ 〜 ＋55℃
外観材質 ABS樹脂（オフホワイト）
サイズ D49 × W104 × H390mm（縦置時）
重量 約260g
付属品 Fコネクタープラグ×2、ピンプラグ×1、フェルール×2、タッピングネジ×4

FAQ

Q：電源は必要ですか？ A：いいえ、パッシブ型のアンテナですので電源供給は不要です。
Q：延長距離を10m以上にすることはできますか？ A：いいえ、信号の減衰により通信が不安定になるため、最大10m以内を厳守してください。
Q：同軸ケーブルは5C2Vでも使えますか？ A：はい、5C2Vも使用可能ですが、配線距離は3C2Vと同様に10m以内となります。
Q：雨のあたる屋外に直接設置できますか？ A：防雨構造ですが、完全な屋外設置の場合は、カバー外周へのコーキング処理が必須です。
Q：アンテナ本体にLEDなどの表示はありますか？ A：本製品には表示灯はありません。動作確認は実際の送信機を用いて発報テストを行ってください。
Q：横向きに取り付けても性能に影響はありませんか？ A：はい、縦向き・横向きどちらの設置方向でも性能に違いはありません。
Q：分配器を使って2箇所に設置できますか？ A：はい、75Ω仕様の分配器で2台接続可能です。ただし受信感度はアンテナ1台時に比べ低下します。
Q：複数の受信機を設置する場合、アンテナ同士を近づけてもいいですか？ A：AW-11R（アクセスウォッチ）が混在する場合、相互干渉を防ぐためアンテナ間を5〜10m離してください。
Q：設定用のDIPスイッチなどはありますか？ A：ありません。物理的な配線と設置が完了すれば、そのまま使用可能です。
Q：受信距離はどのくらいですか？ A：環境によりますが、推奨で約1m〜5m程度の電波到達範囲をカバーします。
