BC-S(P2) 分配コンセント アイホンプラコン2 ピン仕様 TAKEX 竹中エンジニアリング [BC-S(P2)]

BC-S(P2) 分配コンセント アイホンプラコン2 ピン仕様 TAKEX 竹中エンジニアリング [BC-S(P2)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング(TAKEX) ナースコール分配器 アイホン専用 離床センサー接続 工事不要

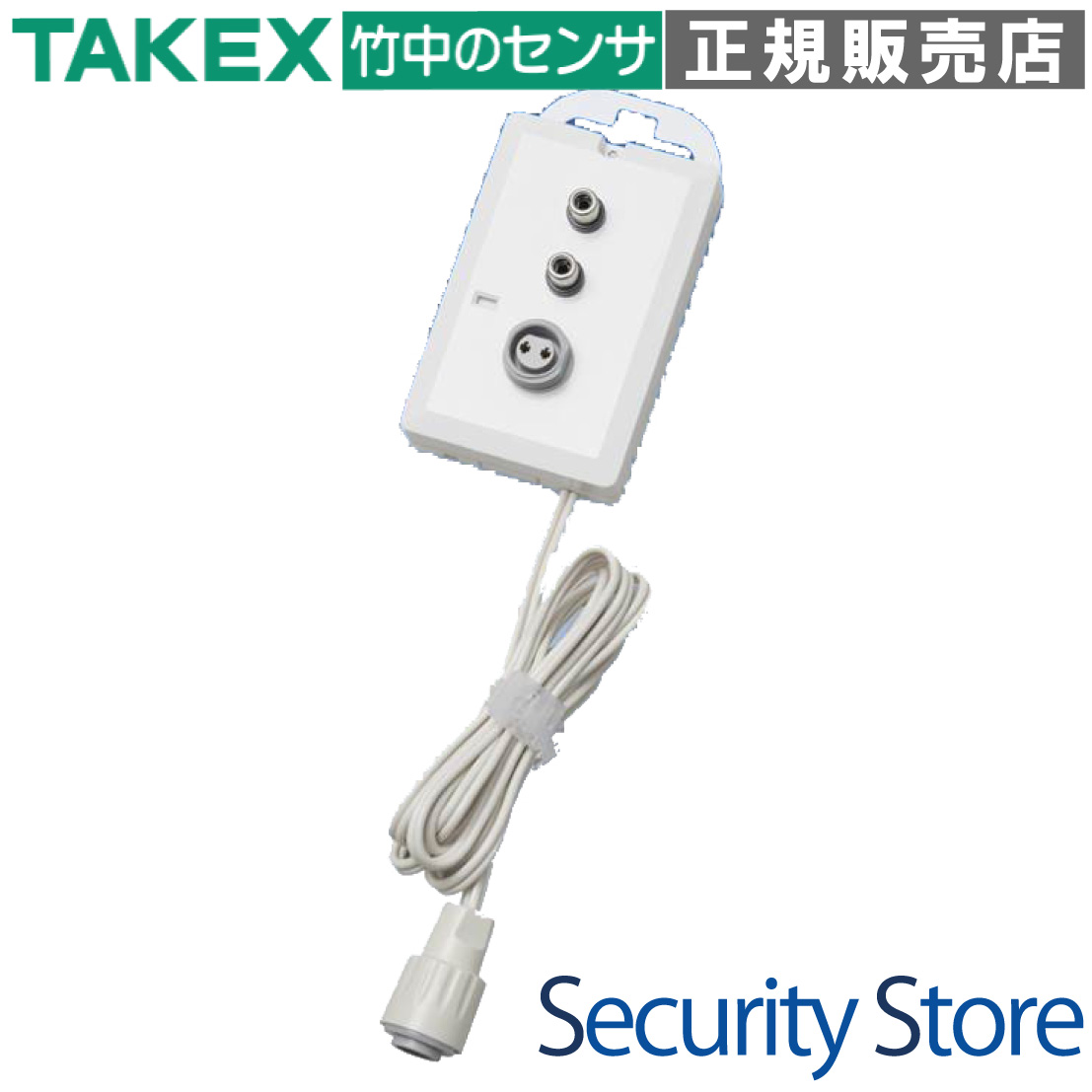

分配コンセント BC-S(P2) アイホンプラコン2 ピン仕様

本製品は、病院や介護施設等に設置されているアイホン製の「プラコン2ピン仕様」ナースコールシステムに対応した分配コンセントです。既設の握り押しボタンを活用しながら、マットセンサー等の離床センサーを最大2台まで増設し、併用することが可能になります。

  • 型番： BC-S(P2)
  • 製品名： 分配コンセント アイホンプラコン2 ピン仕様
  • 対応システム： アイホン製 プラコン2ピンナースコール
  • 入力構成： 3入力（センサー用×2、握りボタン用×1）
  • 設置方法： 露出型（裏面磁石・取付フック付）
  • 特記： センサーメカ部金メッキ採用
BC-S(P2) 分配コンセント

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 既設ナースコールへの離床センサー追加
  • 握りボタンとセンサーの同時待ち受け
  • 磁石固定によるベッド周辺への簡易設置
  • 2種類のセンサー（マット等）の同時運用

導入前に確認したいポイント

  • ナースコールが「アイホン製」であること
  • 端子形状が「プラコン2ピン」であること
  • 他メーカー（パナソニック等）には非対応
  • 握りボタンを必ず併用して接続すること

特長

アイホン製プラコン2ピンシステムに最適化

アイホン製のナースコール子機コンセント（プラコン2ピン）専用に設計されています。専用設計のため、互換性の不安なくスムーズに既存システムへ組み込むことが可能です。※アイホン専用機器です。

握り押しボタンとセンサーの同時併用が可能

通常は1つしか接続できない壁のコンセントに対し、本製品を介することで「既設の握り押しボタン」と「追加の離床センサー」を同時に接続できます。ナースコールの基本機能を損なうことなく、見守り機能を強化できます。

最大2台までのセンサー接続に対応

センサー入力用ジャックを2つ備えており、マットセンサーやベッドセンサーなど、最大2台のプラグ仕様センサーを接続できます。複数の検知ポイントを1つのコンセントで管理したい場合に最適です。

施工不要で設置が簡単な露出型

壁面埋め込み工事が不要な露出型筐体を採用。本体裏面には強力な磁石と、引掛け用のフックが標準装備されているため、ベッドフレームやスチール製什器にワンタッチで固定でき、設置場所の変更も容易です。

耐腐食性に優れた金メッキ接点を採用

センサー入力のメカニズム部分には金メッキを採用しています。長期使用における端子の腐食や接触不良のリスクを低減し、医療・介護現場で求められる高い信頼性を確保しています。

自由度の高い1.5mリード線

壁のコンセントから本体までを繋ぐリード線は1.5mの長さを確保。壁から離れたベッドサイドや、スタッフが操作しやすい位置に本体を配置する余裕を持たせています。

現場の声に応えた細かな改良

Lot.4075以降のモデルでは、ユーザーフィードバックをもとに取付用フックの追加やセンサー入力仕様の最適化が行われており、より現場で扱いやすい設計へと進化しています。

選定時に評価したい強み

  • 確実な増設： 既存の呼出機能を維持したまま、安価にセンサーを2台まで増設可能。
  • 高い汎用性： 磁石とフックの両対応で、設置場所を選ばない。
  • 長期信頼性： 樹脂製白色の清潔感ある外観と、金メッキ接点による高耐久仕様。
  • 簡単配線： 複雑な設定や配線工事が一切不要なプラグイン方式。

施工・設置ガイド

本製品は電気工事士などの資格不要で、どなたでも簡単に設置・接続が可能です。

工程 作業内容
1. 既存機器外し 壁のコンセントから現在使用中の握りボタンを抜きます。
2. 本機接続 本機のリード線プラグを壁のコンセントに差し込みます。
3. 握りボタン戻し 本機中央のレセプタクルに、手順1で抜いた握りボタンを差し込みます。
4. センサー接続 センサーのプラグを本機上部のジャックに差し込みます。
5. 本機固定 磁石またはフックを使用して、使いやすい位置に固定してください。

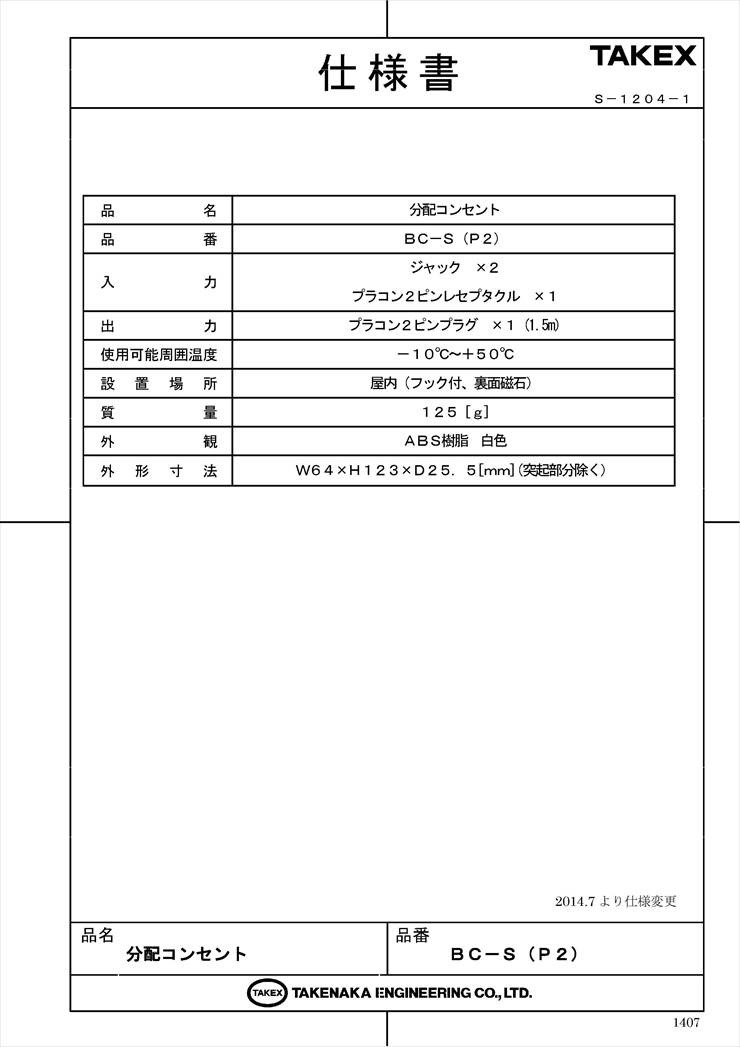

製品仕様

項目 内容
品名 分配コンセント
品番 BC-S(P2)
対応メーカー アイホン（プラコン2ピン仕様）
入力 ジャック×2
プラコン2ピンレセプタクル×1
出力 プラコン2ピンプラグ×1（リード線長さ 1.5m）
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内（裏面磁石、取付フック付）
質量 125g
外観 樹脂・白色

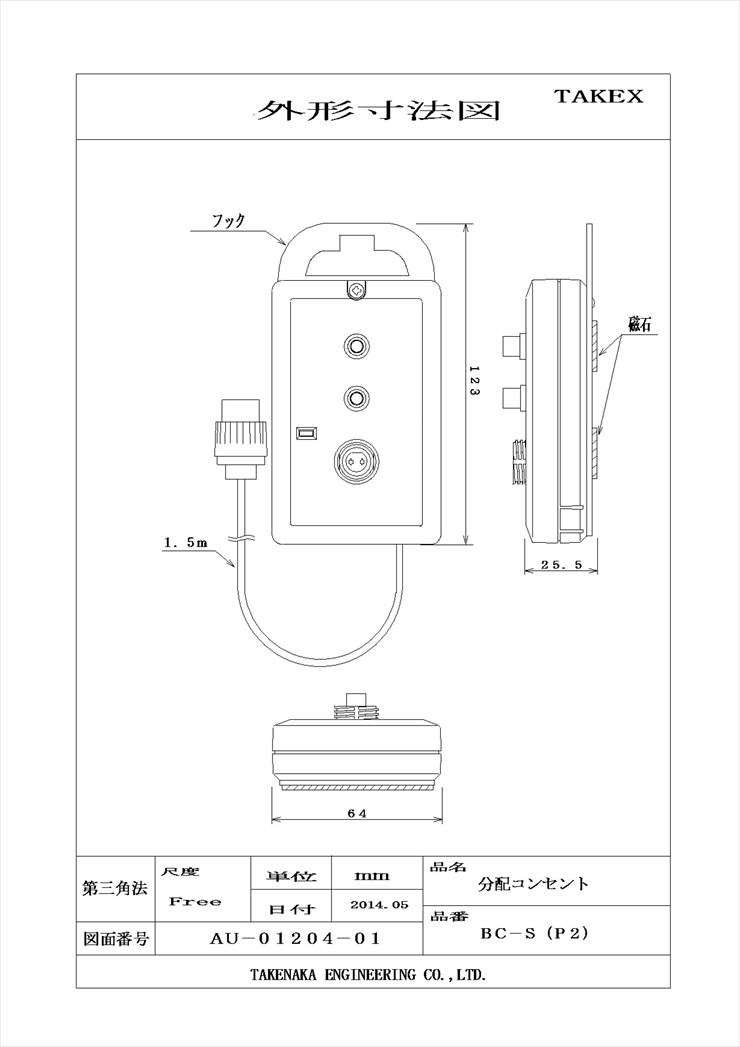

外形寸法 W64 × H123 × D25.5mm（突起部除く）

FAQ

Q：パナソニックなど他メーカーのナースコールに使えますか？ A：いいえ、本製品はアイホン製プラコン2ピン専用です。ピンの形状や電気的仕様が異なるため、他メーカーのシステムにはご使用いただけません。
Q：握りボタンを接続せずに、センサーだけを繋いで使えますか？ A：推奨されません。握りボタン（またはハンド子機）を接続しない状態で壁のコンセントに挿すと、システム側で断線信号（異常報知）が発生する場合があります。必ず併用してご使用ください。
Q：センサーはどこのメーカーのものでも繋がりますか？ A：プラグ形状が一致するセンサー（竹中エンジニアリング製等）であれば接続可能ですが、動作の確実性を期すため、適合表をご確認いただくか、事前にお問い合わせください。
Q：設置に工事は必要ですか？ A：不要です。コンセントの差し替えだけで設置が完了します。固定も磁石やフックで行えるため、壁に穴を開ける必要もありません。
Q：2台のセンサーを繋いだ場合、どちらが反応したか分かりますか？ A：ナースコールシステム側には「同一の子機からの呼出」として通知されるため、システム側でどちらのセンサーが作動したかを判別することはできません。
Q：リード線の長さが足りない場合はどうすればよいですか？ A：本製品のリード線は1.5m固定です。断線や誤動作の原因となるため、市販の延長コード等での延長は推奨されません。
Q：屋外で使用しても大丈夫ですか？ A：いいえ、本製品は屋内専用です。水濡れや極端な湿気、直射日光の当たる場所での使用は避けてください。
Q：磁石で医療機器に影響はありませんか？ A：強力な磁石を使用しているため、磁気の影響を受けやすい精密医療機器や磁気カード、記憶媒体からは離して設置してください。
Q：センサー入力ジャックの仕様は何ですか？ A：一般的なセンサー接続用のプラグに対応したジャック（RCAジャック相当）が2つ搭載されています。
Q：お手入れの際にアルコール消毒は可能ですか？ A：一般的な樹脂用アルコール拭き取りは可能ですが、液剤が内部に浸入しないよう、布に含ませて固く絞ってから清拭してください。
