竹中エンジニアリングヘルスケアナースコール分配器ナカヨ製専用モジュラー仕様

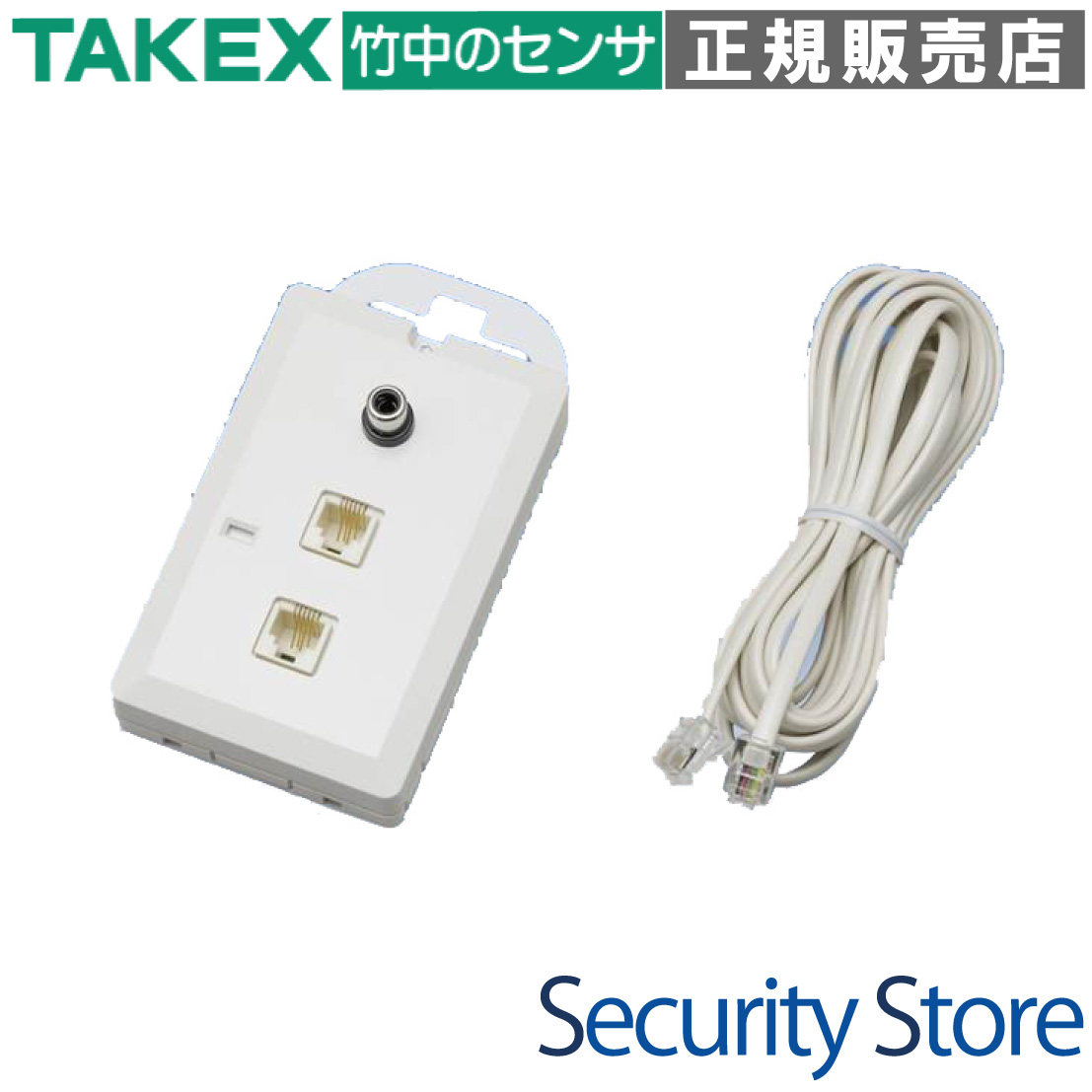

BC-S(M) 分配コンセント(モジュラー仕様) (ナカヨ製ナースコール専用)

BC-S(M)は、(株)ナカヨ製のナースコールシステムにおいて、既存の「握り押しボタン」と各種離床センサー等を同時に使用可能にするための分配ユニットです。モジュラー接続を採用しており、施工の手間を大幅に軽減しながら、患者様の安全を見守る体制を構築できます。

型番： BC-S(M)
対応メーカー： (株)ナカヨ製（埋込型インターホン NYC-INT-WMT 等）
主な用途： 離床センサー（マット・ベッド等）とナースコールボタンの併用
設置方法： 磁石、またはフックによる屋内設置

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

ナカヨ製ナースコール導入済みの病院・施設
既存の呼び出しボタンを活かしつつセンサーを導入したい場合
マットセンサーやベッドセンサーの増設
工事の手間を抑えた後付け設置

導入前に確認したいポイント

接続先のインターホンがナカヨ製であることを確認してください
「握り押しボタン」を必ず併用する必要があります
センサー側の端子がピンプラグ（ピンジャック入力）であること
壁面の取付位置（磁石が付く場所か、フック掛けか）

特長

(株)ナカヨ製ナースコールシステムへの専用設計

本製品は、(株)ナカヨ製の埋込型インターホン（NYC-INT-WMT等）に接続して使用するために開発された専用の分配ユニットです。信号仕様が最適化されており、システムの安定性を損なうことなくセンサーを組み込めます。

既存の「握り押しボタン」をそのまま継続利用可能

離床センサーなどを導入する際、従来の呼び出しボタンを犠牲にする必要はありません。本製品を介することで、ボタンとセンサーの両方の信号を適切にナースコール親機へと伝達できます。

省施工を実現するモジュラー仕様の採用

ナースコール子機および握り押しボタンとの接続には4極モジュラーを採用。専門的な配線工事を最小限に抑え、差し込むだけで簡単にセットアップが完了します。

竹中エンジニアリング製センサーとの高い親和性

センサー入力端子には汎用性の高いピンジャックを装備。同社製のマットセンサー、ベッドセンサー、アクセスコール受信機など、幅広い見守り機器をスムーズに接続可能です。

現場の状況に合わせた柔軟な設置オプション

本体裏面には強力な磁石とフックを標準装備。金属製のベッドフレームに直接貼り付けたり、壁面のフックに掛けたりと、医療・介護現場の多様な環境に即座に対応します。

3mのロングモジュラーコードを標準付属

分配コンセントとナースコール子機を接続するためのモジュラーコード（4極・3m）が1本同梱されています。追加の部材購入を最小限に抑え、導入後すぐに設置作業を開始できます。

    選定時に評価したい強み
    互換性の安心感： ナカヨ製機器への接続がメーカーで検証済みであること。
運用継続性： 現場で使い慣れた握り押しボタンを変更せずに運用できる。
設置の汎用性： 磁石とフックの両対応により、取付場所を選ばない。
メンテナンス性： ケーブルの抜き差しが容易なモジュラー・ジャック方式。



施工・設置ガイド

※重要：本製品には、必ず「握り押しボタン」を接続した状態でご使用ください。接続しないまま使用すると、ナースコールシステム側で「脱落（断線）信号」が発生します。

センサー接続： センサーのピンプラグを本体表面のピンジャックに差し込みます。
ボタン接続： 既存の「握り押しボタン」を本体のモジュラー入力（4極）へ接続します。
子機接続： 付属の3mモジュラーコードを使用し、本体のモジュラー出力とナースコール子機を接続します。
本体固定： 裏面磁石またはフックを使用し、邪魔にならない位置へ固定してください。

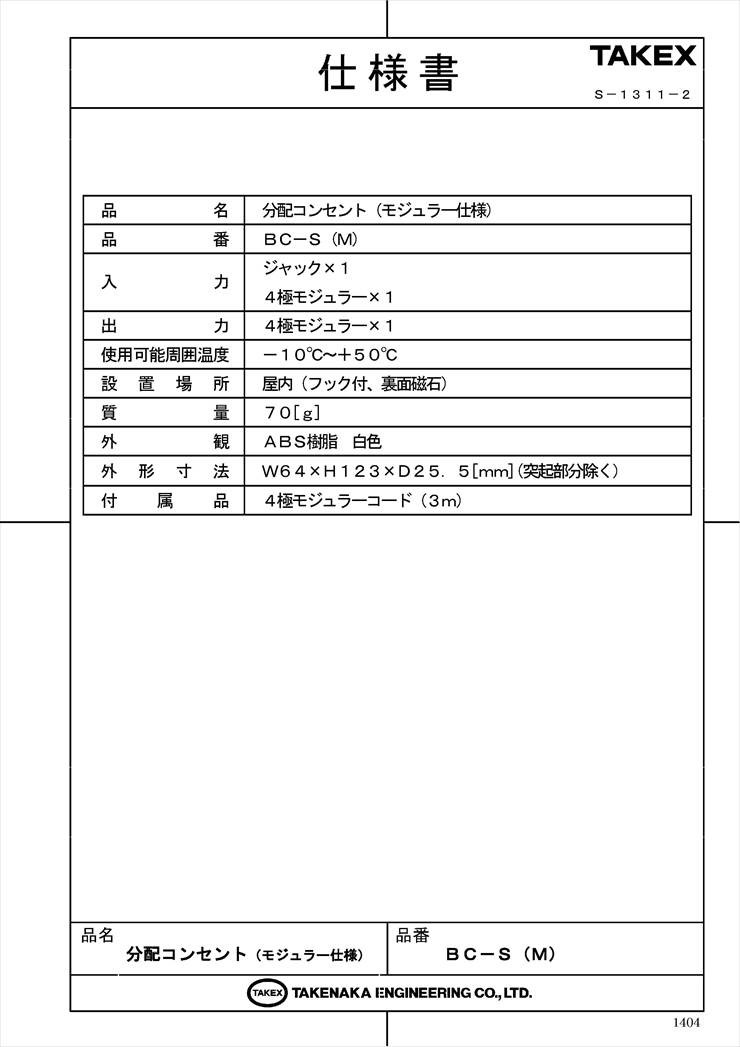

製品仕様

項目	内容
品名	分配コンセント(モジュラー仕様)
品番	BC-S(M)
入力	ジャック×1（センサー入力用） 4極モジュラー×1（握り押しボタン用）
出力	4極モジュラー×1（ナースコール子機用）
使用可能周囲温度	-10℃〜+50℃
設置場所	屋内（フック付、裏面磁石）
質量	70g
外観	樹脂製、白色

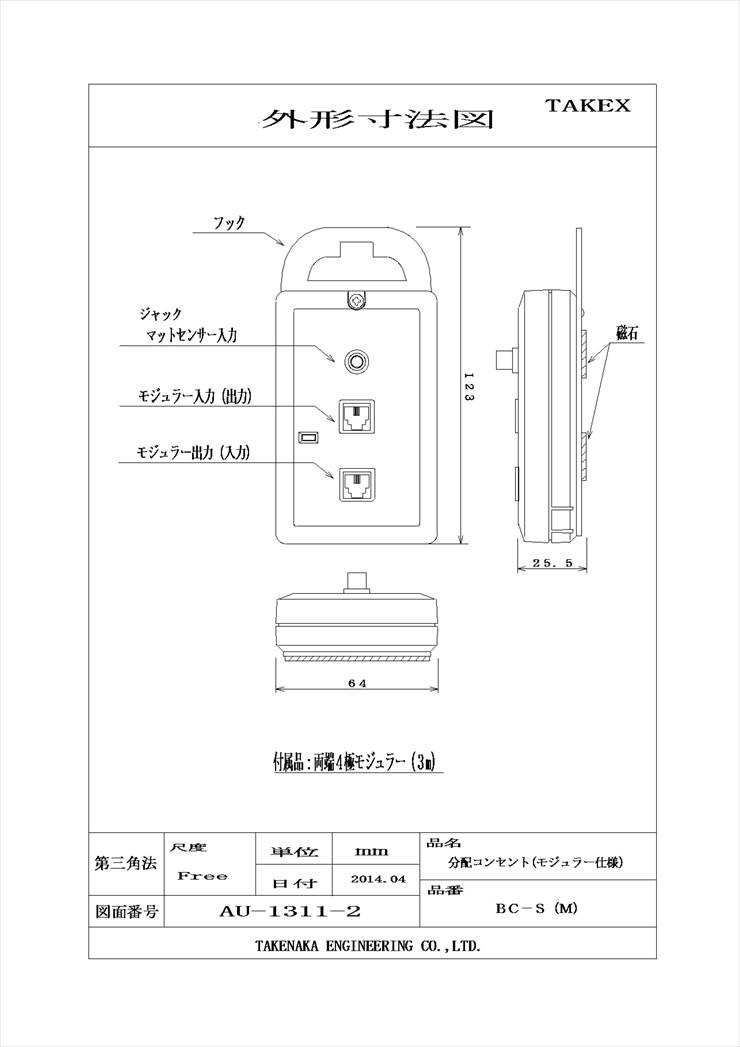

外形寸法	W64×H123×D25.5mm（突起部分除く）
付属品	4極モジュラーコード（3m）×1

FAQ

ナカヨ製以外のナースコールシステムでも使えますか？本製品は(株)ナカヨ製のナースコール専用品です。他社メーカーのシステムには、それぞれのメーカー専用の分配コンセントをご使用ください。

センサーだけを接続して、握り押しボタンを接続せずに使えますか？いいえ、必ず握り押しボタンを接続してください。接続しない場合、ナースコール側で断線（脱落）警報が発生します。

接続できるセンサーの種類を教えてください。竹中エンジニアリング製のマットセンサー、ベッドセンサー、アクセスコール受信機などが接続可能です。無電圧メイク接点（0.5秒以上）の出力を持つ機器に対応します。

電源は必要ですか？本製品自体に電源供給は不要です。

モジュラーの「入力」と「出力」を間違えても大丈夫ですか？分配コンセント側のモジュラー差込口に区別はなく、どちらに挿しても機能するように設計されています。

磁石でベッドに固定しても大丈夫ですか？はい、本体裏面に磁石が内蔵されていますので、金属面であれば簡単に固定・移設が可能です。

防水仕様ですか？いいえ、屋内専用の非防水仕様です。水のかかる場所や湿気の多い環境での使用は避けてください。

付属のコードが足りない場合、市販の電話用コードで代用できますか？ 4極4芯のモジュラーコードであれば物理的には接続可能ですが、動作保証外となります。純正の付属品、または指定のオプション品のご使用を推奨します。

お手入れの方法を教えてください。柔らかい布で乾拭きしてください。薬品や溶剤を使用すると樹脂が劣化する恐れがあります。

ナカヨ製のどの機種に対応していますか？ NYC-INT-WMTなどの埋込型インターホンに対応しています。詳細はシステム構成図をご確認いただくか、お問い合わせください。
