TAKEX（竹中エンジニアリング）離床センサーナースコール連携介護・医療用

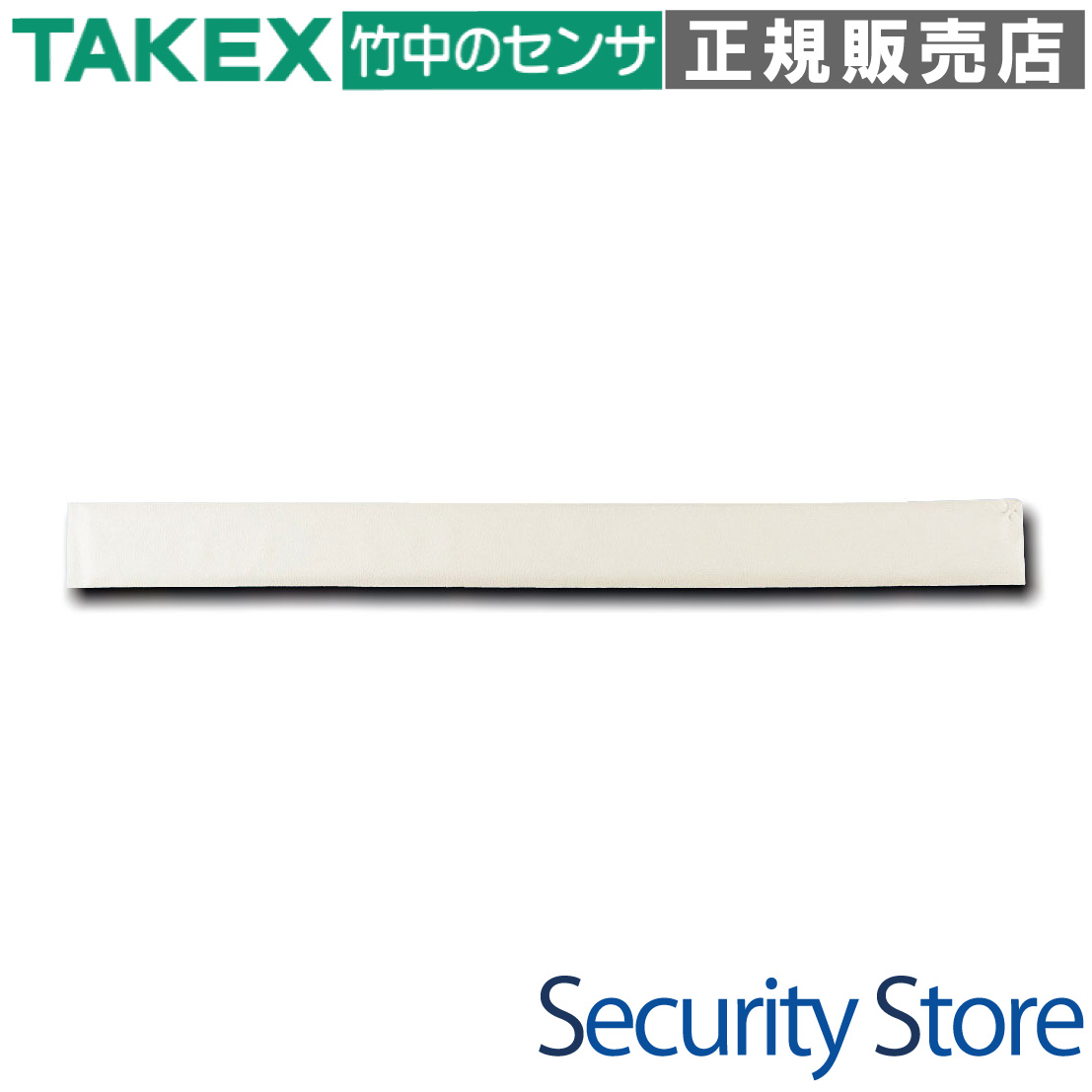

B-CC ベッドコーナーセンサー

ベッドからの転落や無断外出を未然に防ぐ、高精度な離床検知センサーです。対象者がベッドの端に腰掛けた際の局所的な圧力を的確に捉え、ナースコールを通じて迅速にスタッフへ知らせます。堅牢な配線設計と衛生的な素材を採用し、過酷な医療・介護現場での長期運用を支えます。

型番： B-CC
方式： 無電圧接点方式（受圧連動型）
主な用途： 入院患者・施設利用者の離床検知、徘徊防止
設置場所： ベッドの降り口コーナー部（シーツやパッドの下）
特長： ケブラー繊維入り強化コード、日常生活防水、中間スイッチ付

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

病院や介護施設での離床・転倒防止対策
深夜帯の無断外出・徘徊の早期発見
車椅子への移乗動作の補助が必要な方の監視
ナースコール設備へのセンサー追加導入

導入前に確認したいポイント

接続先のナースコール端子形状（ピンプラグ対応か）
電動ベッドの可動部（屈曲部）を避けて設置可能か
使用環境の温度（電気毛布等の併用時は50℃以下か）
分配コンセントの有無（握り押しボタンとの併用）

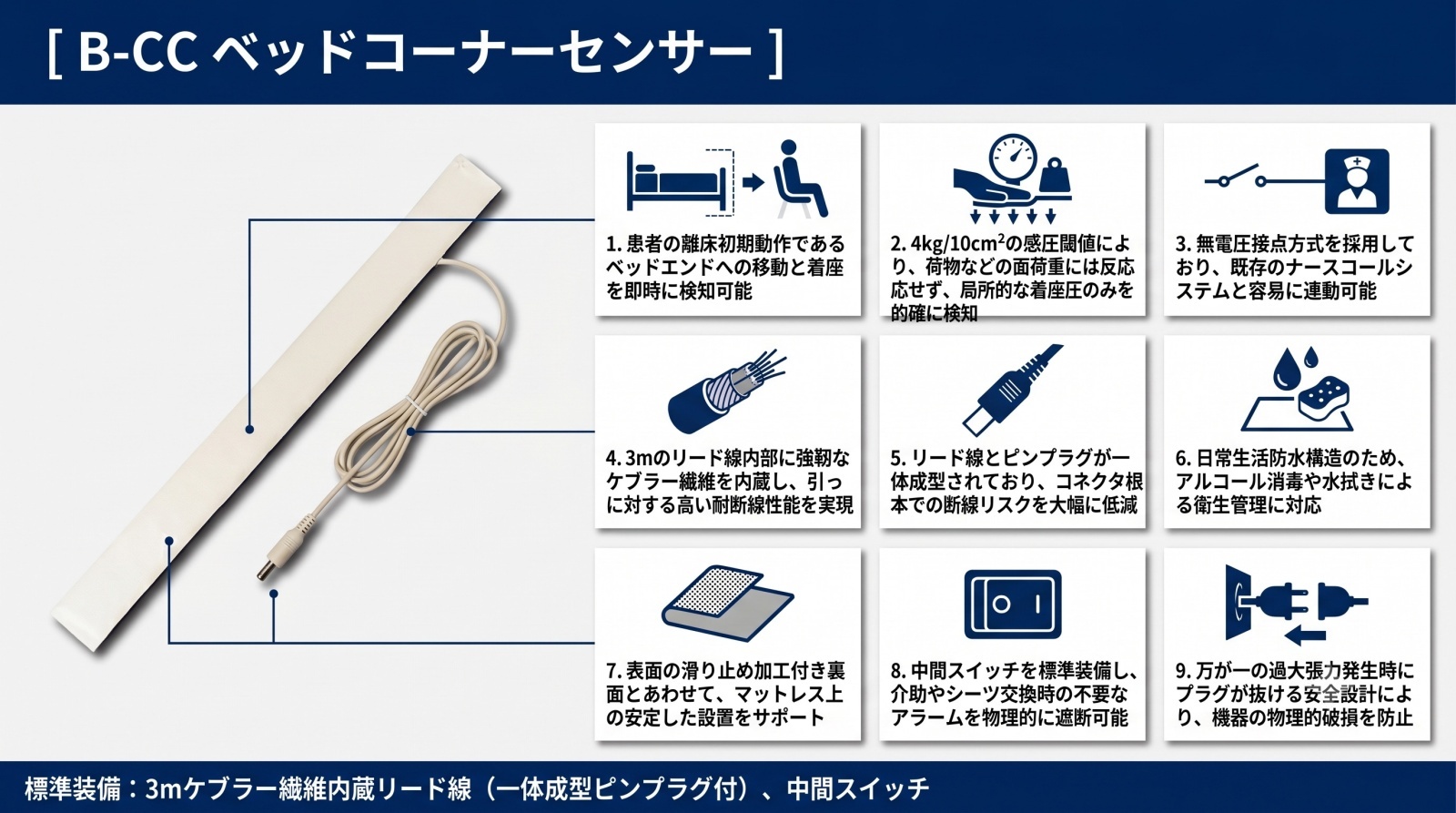

特長

離床の予兆を捉える高精度な感圧ロジック

本センサーは、人間がベッドから降りる際に必ず通る「ベッド端への着座」を確実に捕捉します。感圧閾値を 4kg/10cm2 に設定することで、軽い荷物や毛布の重みでは作動せず、人間の着座による局所的な荷重のみを的確に検知する優れたフェイルセーフ性能を実現しています。

断線トラブルを激減させるケブラー繊維内包コード

医療・介護現場での故障原因として最も多い「コードの引きちぎり」対策として、3mのリード線内部に防弾チョッキ等にも使われる強靭なケブラー繊維を組み込みました。ベッド移動やスタッフの足掛けによる過度な張力が加わっても、内部の銅線を断線から守ります。

現場での介助作業をスムーズにする中間スイッチ

リード線の経路に物理的なON/OFFスイッチを標準装備しています。シーツ交換や患者の清拭など、一時的に検知を止めたい場合に手元で簡単に操作可能。ナースコールの親機まで操作しに行く手間を省き、現場のワークフローを妨げません。

衛生管理を容易にする日常生活防水設計

センサー表面には軟質PVC（ポリ塩化ビニル）を採用。日常生活防水仕様となっているため、汚れた際も水拭きやアルコールによる消毒・洗浄が可能です。常に清潔な状態を維持する必要がある医療空間に最適な設計となっています。

設置ズレを防止する裏面特殊滑り止め加工

センサー裏面（グレー色）には、シーツやマットレスとの摩擦を高める特殊な滑り止め加工を施しています。患者が就寝中に寝返りを打ってもセンサー位置がずれにくく、常に最適な検知ポジションをキープします。

機器の破損を防ぐ安全設計のピンプラグ

接続部にはあえてロック機構のない挿入式ピンプラグを採用。万が一コードに強い力がかかった際には、プラグが抜けることで機器本体の破損や分配コンセントの破壊を防ぐ安全装置としての役割を果たします。

薄型設計で対象者への違和感を最小限に

厚さわずか10mmの薄型設計により、シーツやベッドパッドの下に敷いても違和感が少なく、患者の安眠を妨げません。軟質素材のためマットレスのカーブにも柔軟にフィットします。

    選定時に評価したい強み
    高い耐久性： ケブラー繊維内包により、一般的なセンサーに比べ断線耐性が飛躍的に向上。
確実な検知： 4kg/10cm2の閾値設定により、誤報を抑えつつ人間の動作を確実に捕捉。
運用性： 中間スイッチにより、介助現場での誤発報ストレスを解消。
汎用性： 無電圧接点出力のため、多様なメーカーのナースコールシステムと連携可能。



施工・設置ガイド

センサーの設置階層により、感度特性が変化します。対象者の体重や環境に合わせて調整してください。

設置レイヤー	検知感度	特徴・推奨環境
シーツの直下	最高感度	荷重が直接伝わるため、体重の軽い方に適しています。
ベッドパッドの下	標準感度	荷重が適度に分散され、寝返りによる誤報を防ぐ推奨設定。
マットレスの下	低感度	薄手マットレスの場合のみ可能。スプリング式等では失報の恐れあり。

設置時の注意点

電動ベッドの背上げ・足上げ等の屈曲部を避けて設置してください。
表面（クリーム色）を上、裏面（グレー・滑り止め面）を下にして設置してください。
ナースコールとの接続時、断線エラーが出る場合は必ず「握り押しボタン」も分配コンセントへ接続してください。

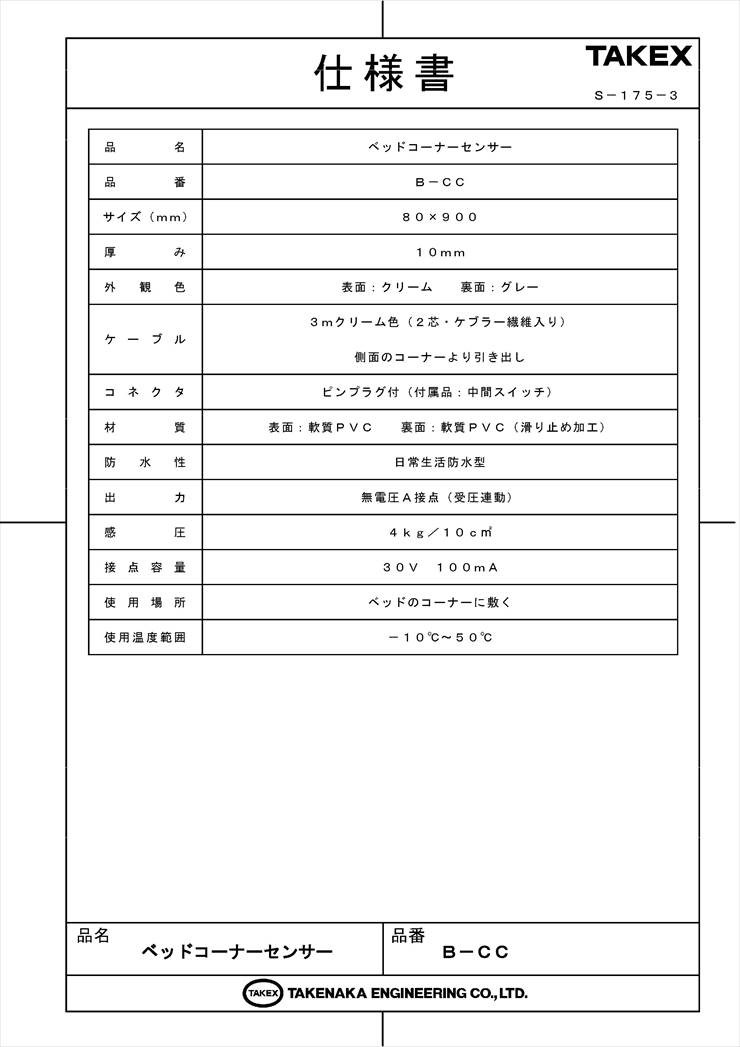

製品仕様

項目	内容
品名 / 品番	ベッドコーナーセンサー / B－CC

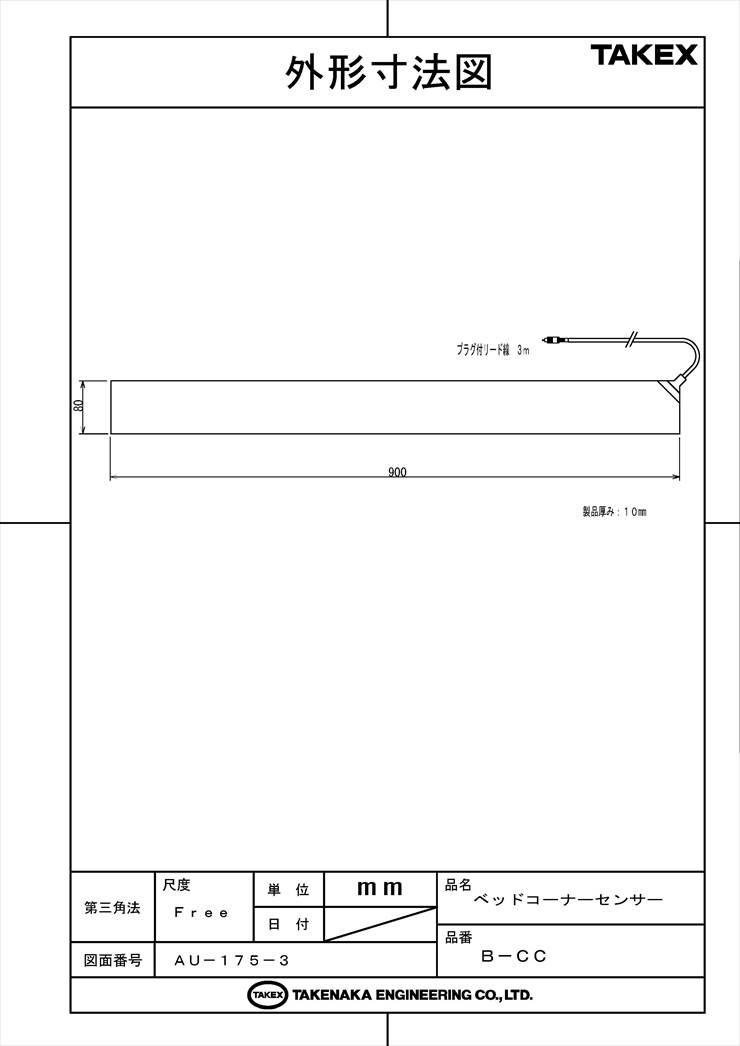

外形寸法	80mm × 900mm × 厚み 10mm
質量	約 360 g
外観色	表面：クリーム／裏面：グレー
ケーブル	3m クリーム色（2芯・ケブラー繊維入り）側面のコーナーより引き出し
コネクタ	2極ピンプラグ付（中間スイッチ付属）
材質	表面：軟質PVC ／裏面：軟質PVC（滑り止め加工）
防水性能	日常生活防水型（水拭き・アルコール消毒可）
出力 / 接点容量	無電圧A接点（受圧連動）/ 30V 100mA (DC/AC共通)
感圧閾値	4 kg ／ 10 cm2
使用可能温度範囲	－10℃ 〜 50℃

FAQ

Q：電気毛布と一緒に使用できますか？ A：使用可能ですが、センサーの耐熱限界である50℃を超えないようご注意ください。高温になると素材が軟化し、感度が変わる恐れがあります。

Q：どのようなナースコールにも接続できますか？ A：基本的には無電圧接点入力に対応したナースコールであれば接続可能ですが、各メーカーのプラグ形状に合わせた「分配コンセント」が別途必要になる場合があります。

Q：センサーの向き（表裏）を間違えるとどうなりますか？ A：裏面の滑り止め層が圧力を分散させてしまうため、感度が著しく低下し、人が乗っても反応しない（失報）の原因となります。

Q：コードが断線した場合、修理は可能ですか？ A：安全性の観点からコードのみの修理は承っておりません。ケブラー繊維入りで断線しにくい設計ですが、万が一の際は本体の買い替えをご検討ください。

Q：水洗いしても大丈夫ですか？ A：日常生活防水ですので水拭きやアルコール消毒は問題ありませんが、水没させたり、プラグ部に水がかかったりする状態は故障の原因となるため避けてください。

Q：中間スイッチをOFFにしたまま忘れてしまうのが心配です。 A：ナースコールシステム側で「一定時間後に自動復帰」する設定がある場合は併用をおすすめします。運用として介助終了時の点検ルールを設けてください。

Q：薄いマットレスの下に敷いても反応しますか？ A：ウレタン等の薄型であれば反応する場合もありますが、標準的にはシーツの下やベッドパッドの下での使用を推奨しています。設置後に必ず動作テストを行ってください。

Q：直接回転灯やサイレンを鳴らすことはできますか？ A：接点容量が30V 100mAと微小信号用のため、直接大きな負荷を駆動することはできません。必ずリレーや制御機を介して接続してください。

Q：センサー全面が検知エリアですか？ A：両端に不感帯（非検知部）があります。有効検知エリアは中央の約585mmの範囲ですので、着座位置に合わせて調整してください。

Q：電池は必要ですか？ A：パッシブ型の接点センサーですので、電池や電源供給は不要です。接続先のナースコール側の電源で動作します。
