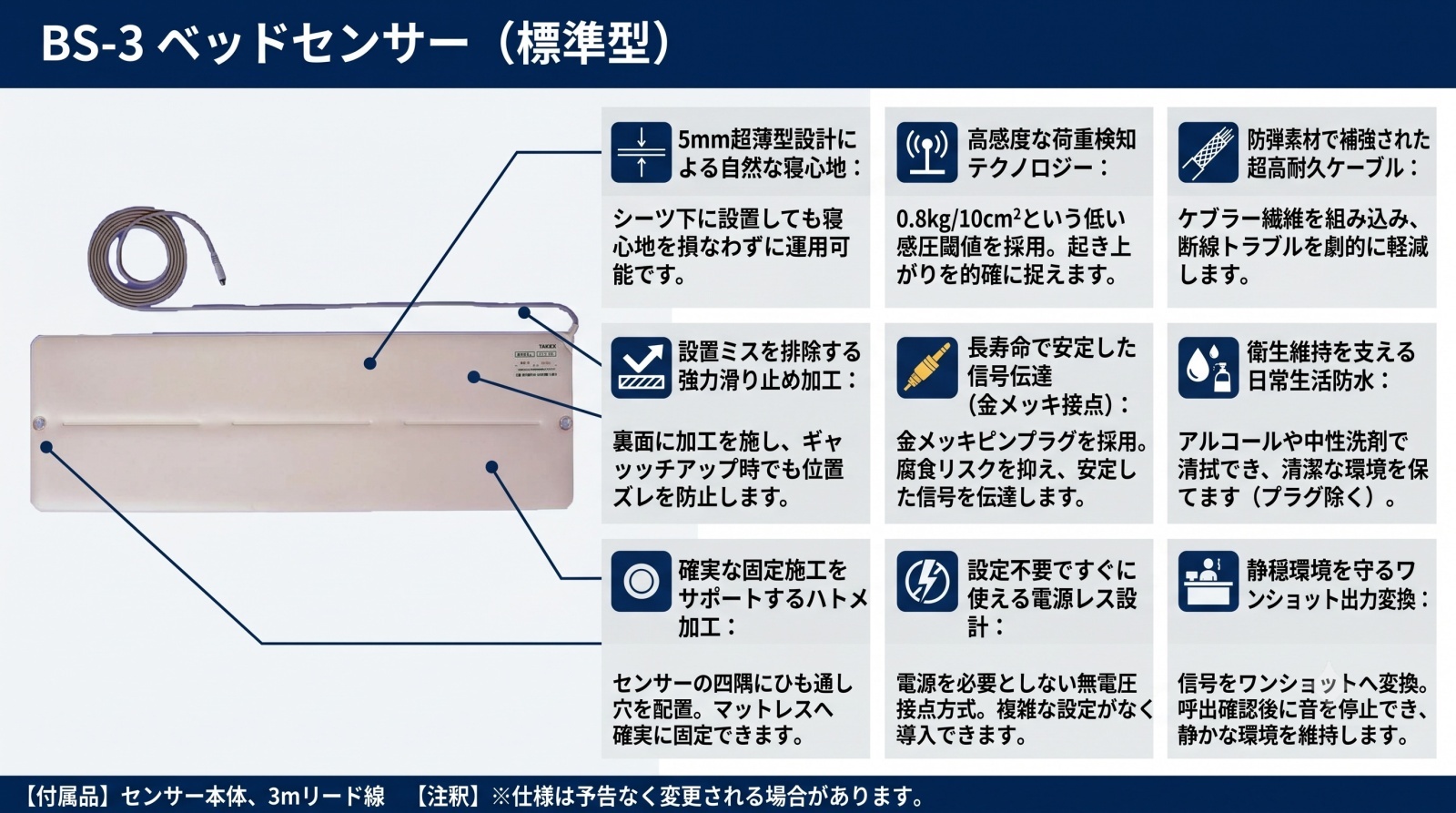

BS-3 ベッドセンサー（標準型）

ベッドの利用状態を正確に検知し、介護者の負担を軽減する感圧式離床センサーです。起き上がりや離床をナースコールへ即座に通知でき、病院や高齢者施設での徘徊防止・安全管理に最適です。

型番： BS-3
製品名： ベッドセンサー（標準型）
方式： 感圧式アナログセンサー（無電圧a接点）
主な用途： 起き上がり検知、離床検知、就寝状況把握
設置場所： シーツの下、敷布団の下、マットレスの下
特長： 超薄型設計、高耐久ケブラー繊維入りコード採用

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

病院・高齢者施設での徘徊お知らせ
転倒リスクの高い患者の起き上がり監視
仮眠室（鉄道・消防・物流等）の就寝管理
在宅介護における夜間の離床把握

導入前に確認したいポイント

ベッドセンサー変換器（BX-1等）が別途必要です
既存のナースコールとの接続端子形状の確認
マットレスの厚み・硬さによる感度への影響
設置位置（肩から背中の下）の確保

特長

超薄型・高感度設計による自然な使用感

センサーの厚みはわずか5mmという極薄仕様を実現しました。この薄さにより、シーツや敷き布団の下に設置しても寝心地を損なうことなく、小柄な方や体重の軽い方の微小な荷重変化（0.8kg/10cm2）を的確に捉えることができます。

断線に強いケブラー繊維補強リード線

付属の3mリード線には、防弾チョッキ等にも使用される高強度素材「ケブラー繊維」を組み込んでいます。ベッドの可動部や足回りで発生しやすい強い引っ張りや引きちぎり、機材の引っ掛かり等による断線トラブルを大幅に軽減し、システムの安定稼働を支えます。

ズレを防止する強力な滑り止め加工

裏面には塩化ビニールのグレー色を採用し、強力な滑り止め加工を施しています。患者の激しい寝返りやベッドの背上げ（ギャッチアップ）操作時でもセンサーが位置ズレを起こしにくく、安定した検知性能を維持します。

耐腐食性に優れた金メッキピンプラグ

接続端子には金メッキ仕様のピンプラグを採用。長期間の使用においても腐食や接触不良のリスクを抑え、信頼性の高い信号伝送を維持します。また、無理な力が加わった際に安全に外れる安全離脱設計となっています。

日常生活防水構造でサニタリー運用に対応

センサーシート部は日常生活防水構造となっており、汚物等による汚染時もアルコールや中性洗剤を用いた清拭が可能です。医療・介護現場で求められる衛生的な運用を容易にします。

ひも通し穴による確実な固定施工

センサーの四隅にはひも通し用の穴（2-Φ9 ハトメ加工）を設けています。市販の紐を活用してマットレスに直接固定することで、長期運用における上下方向のズレを確実に防止することが可能です。

ワンショット出力変換による効率的な報知運用

専用変換器を介することで、センサーの接点信号を「ナースコール用ワンショット信号」へ変換できます。これにより、スタッフは呼出確認後に手元のリセットボタンで即座に報知音を停止でき、静穏な現場環境の維持に貢献します。

幅広い現場で採用される汎用性と実績

医療・介護現場だけでなく、24時間稼働のトラックターミナル、鉄道、消防署などの仮眠室における「就寝状況把握システム」としても多くの導入実績があり、過酷な現場での信頼性が証明されています。

    選定時に評価したい強み
    高精度： 0.8kg/10cm2の閾値で、小柄な高齢者の離床も見逃さない
高耐久： ケブラー繊維入りコードが物理的な断線故障を最小化
施工性： 固定用ハトメと滑り止めにより、現場での位置決めが容易
互換性： 変換器を介すことで多様なナースコールシステムへ適合



施工・設置ガイド

センサーの性能を最大限に発揮させるため、以下のガイドラインに従って設置を行ってください。

確認項目	この製品での考え方
設置位置	使用者の「肩から背中」の下に、ベッド幅と平行になるよう設置します。
設置層	シーツの下が最も高感度で推奨。マットレスの下は感度が落ちる場合があります。
固定方法	ひも通し穴を利用し「マットレス」に固定します。※フレームへの固定は厳禁。
禁止事項	有効検知部の折り曲げ、突起物による局所加圧、水没は故障の原因となります。

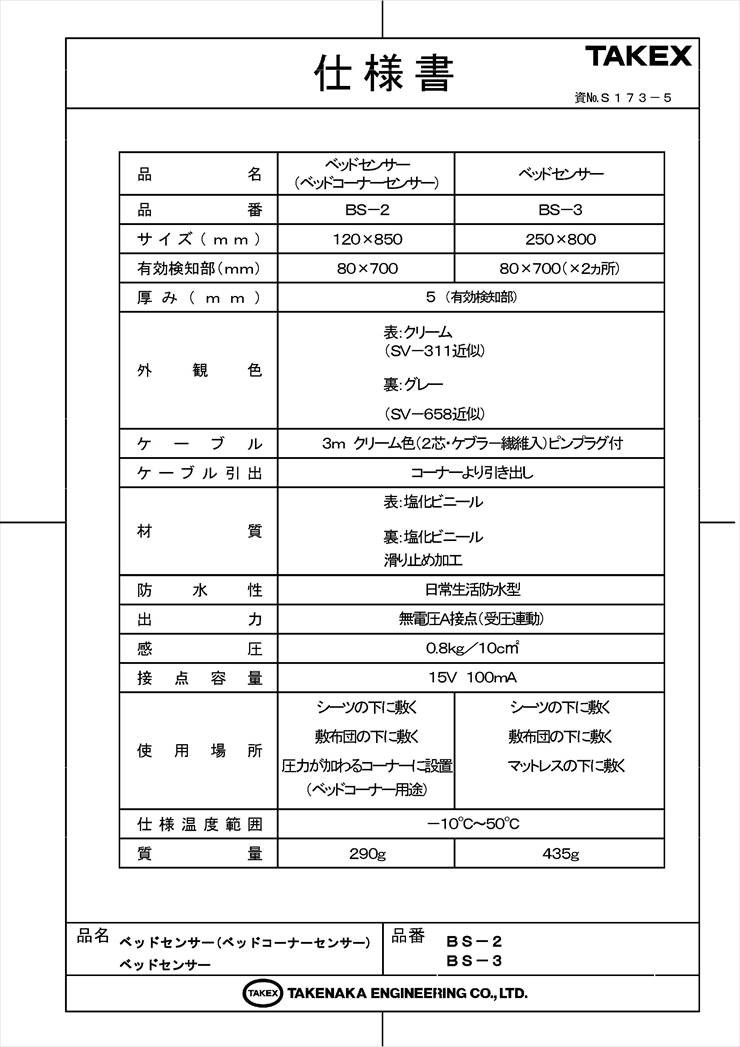

製品仕様

項目	内容
品名	ベッドセンサー（標準型）
品番	BS-3
接点容量	15V・100mA 以下
出力信号	無電圧a接点（受圧連動）
感圧閾値	0.8kg／10cm2
防水性	日常生活防水型（※プラグ部を除く）
ケーブル	長さ：3m（クリーム色、2芯、ケブラー繊維入り耐張力構造）
使用可能周囲温度	－10℃ 〜＋50℃
材質	表面：軟質PVC（クリーム色）裏面：軟質PVC（滑り止め加工、グレー色）

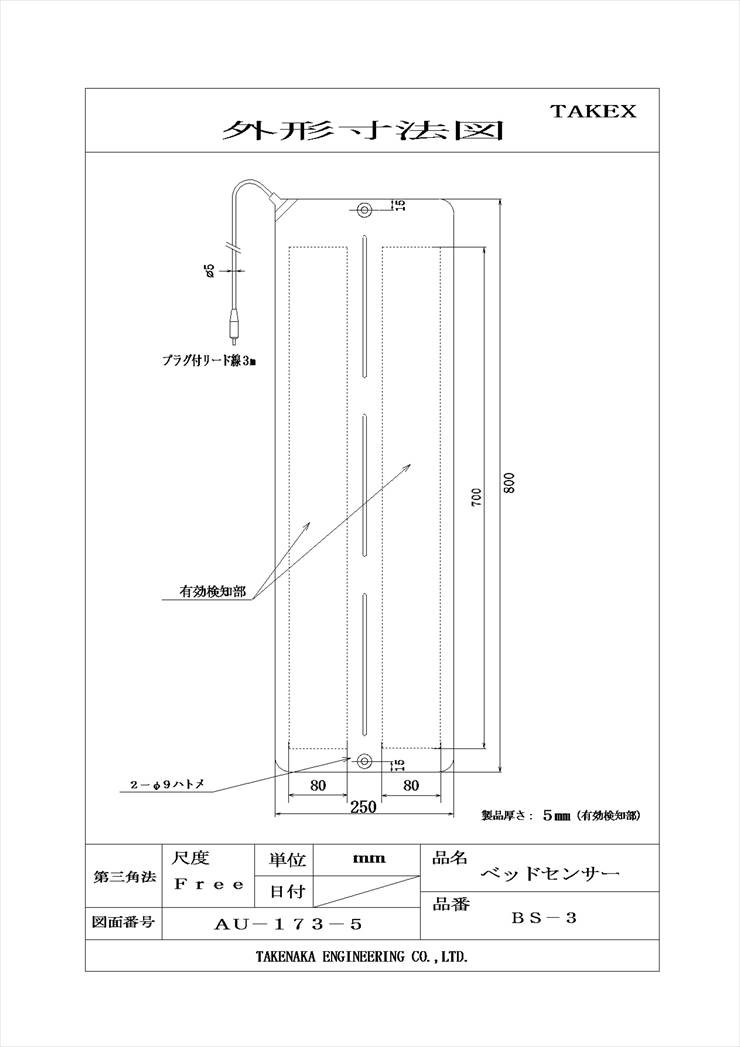

外形寸法	W800mm × H250mm × D5mm（有効検知部厚さ）
有効検知部	80mm × 700mm（左右2カ所配置）
質量	約435g

FAQ

Q：ナースコールの子機に直接接続して使えますか？ A：いいえ、直接の接続はできません。接点論理の変換とタイマー設定を行うため、必ず専用の「ベッドセンサー変換器（BX-1等）」を介して接続してください。

Q：センサーの上で寝返りを打った際、誤報は発生しませんか？ A：接続先の変換器で「遅延タイマー」を設定することで、数秒の寝返り動作による瞬間的な荷重抜けを無視し、完全に起き上がった時のみ報知させることが可能です。

Q：小柄な高齢者でも正しく検知できますか？ A：はい。0.8kg/10cm2という高感度な感圧閾値を採用しており、体重の軽い方の動きもしっかりと検知する設計になっています。

Q：厚手の低反発マットレスの下に敷いても動作しますか？ A：マットレスの厚みや硬さによっては荷重が分散され、感度が不足する場合があります。その場合は「シーツの下」や「敷き布団の下」など、より体に近い層へ設置してください。

Q：ベッドの背上げ（ギャッチアップ）機能を使っても大丈夫ですか？ A：可能ですが、センサーをベッドフレームの可動部に直接固定しないでください。必ずマットレス側に固定し、フレームの動きでコードが引っ張られないよう余裕を持たせてください。

Q：センサーが汚れてしまった場合の清掃方法は？ A：日常生活防水仕様ですので、アルコールや中性洗剤を浸した布で拭き取ることができます。清掃後は水拭きで薬剤を落とし、乾燥させてから使用してください。

Q：リード線を誤って引っ掛けた場合、すぐに断線しますか？ A：コード内部にケブラー繊維を組み込んでおり、一般的なケーブルに比べて格段に高い耐張力を備えています。またプラグ部も安全に抜ける設計で、断線を最小限に抑えます。

Q：故障していないか点検する方法はありますか？ A：週に一度、実際にベッドに荷重をかけ、その後離れてみて、設定したタイマー通りにナースコールが報知されるかを確認する動作テストを推奨しています。

Q：センサー本体に電源は必要ですか？ A：BS-3本体は無電圧接点方式のパッシブセンサーですので、本体に電源を供給する必要はありません。

Q：断線アラーム（脱落信号）が鳴り止まないのですが。 A：ナースコール側の終端処理が正しく行われていない可能性があります。握り押しボタン（ハンド子機）が変換器や分配コンセントに正しく接続されているか確認してください。
