TAKEX（竹中エンジニアリング）ベッドセンサー離床検知ヘルスケアナースコール連携

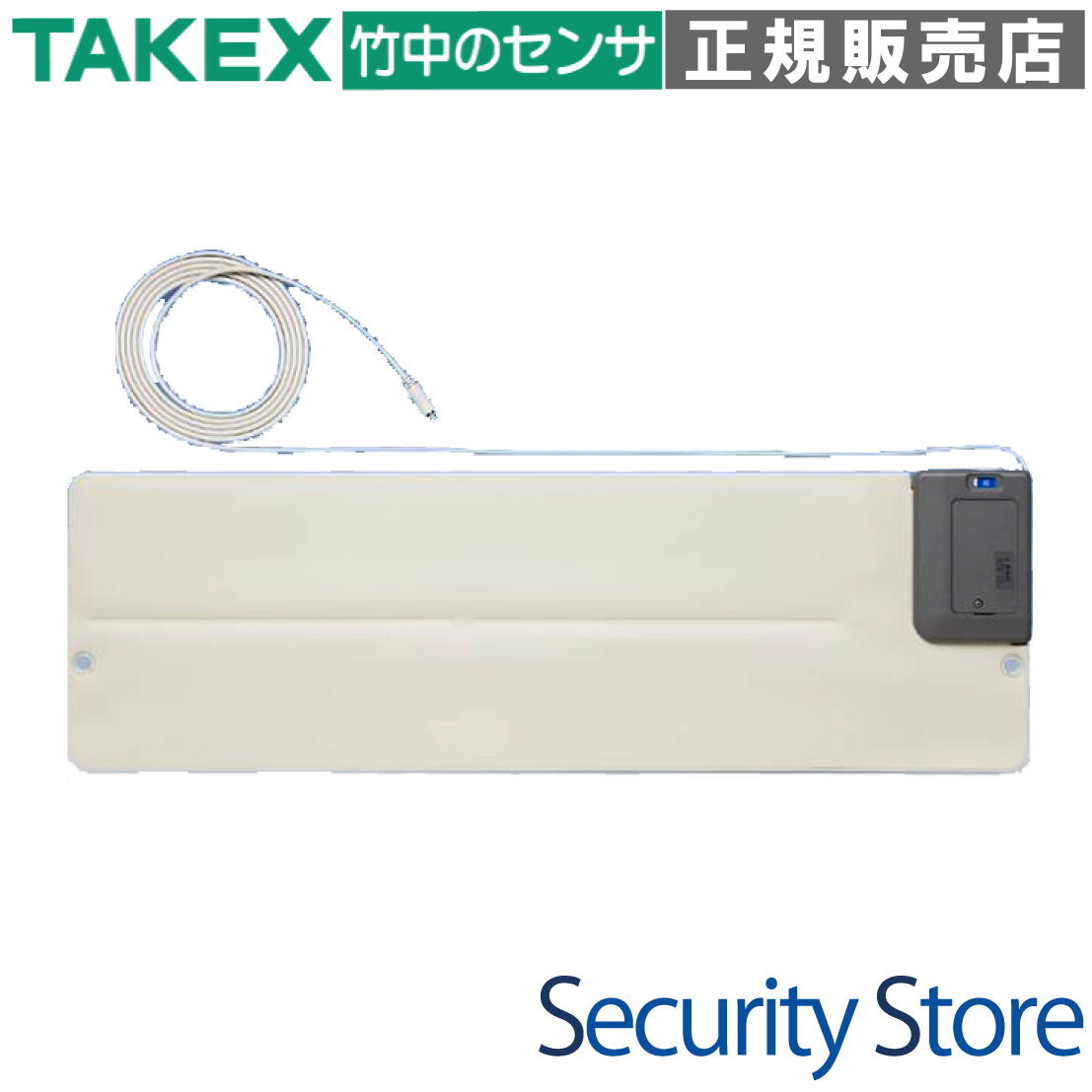

BX-BS3 ベッドセンサーセンサ/設定部一体型

検知部と設定部が統合された、導入が極めて容易な離床検知センサーです。対象者がベッドから起き上がったことを物理的な荷重変化で検知し、ナースコール等へ通知します。高精度な薄型センサーと柔軟なタイマー設定により、介護・医療現場での転倒事故防止と徘徊対策を強力にサポートします。

型番： BX-BS3
製品名： ベッドセンサーセンサ/設定部一体型
検知方式： 感圧式（荷重消失検知）
主な用途： 病院・介護施設での離床・起き上がり・徘徊の早期検知
設置場所： ベッド（シーツ・敷布団・マットレスの下）
電源仕様： 単4形アルカリ乾電池 × 2本（約1年2ヶ月動作）

資料ダウンロード

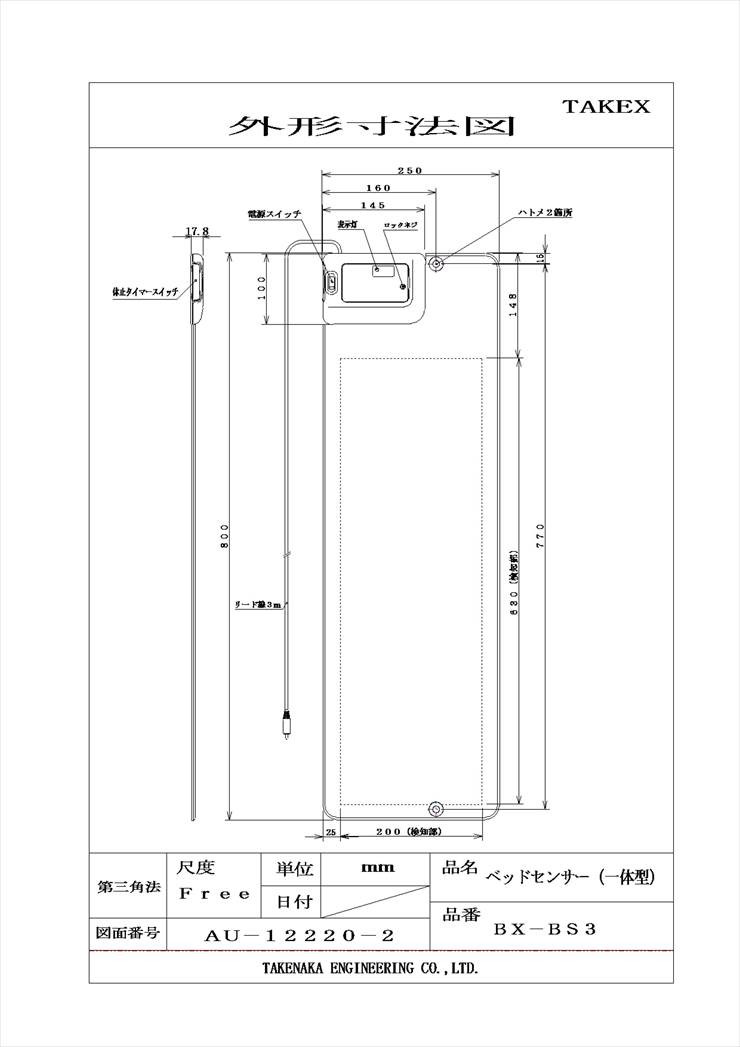

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

高齢者施設での深夜の徘徊防止
病院での術後患者の転倒リスク軽減
ベッドからの不用意な離床の早期発見
介護スタッフの巡回負担軽減

導入前に確認したいポイント

既存ナースコールとの接続（分配コンセントの要否）
対象者の体重（0.8kg/10cm2以上の荷重が必要）
設置予定のマットレスの厚みと硬さ
電池交換の運用管理フロー

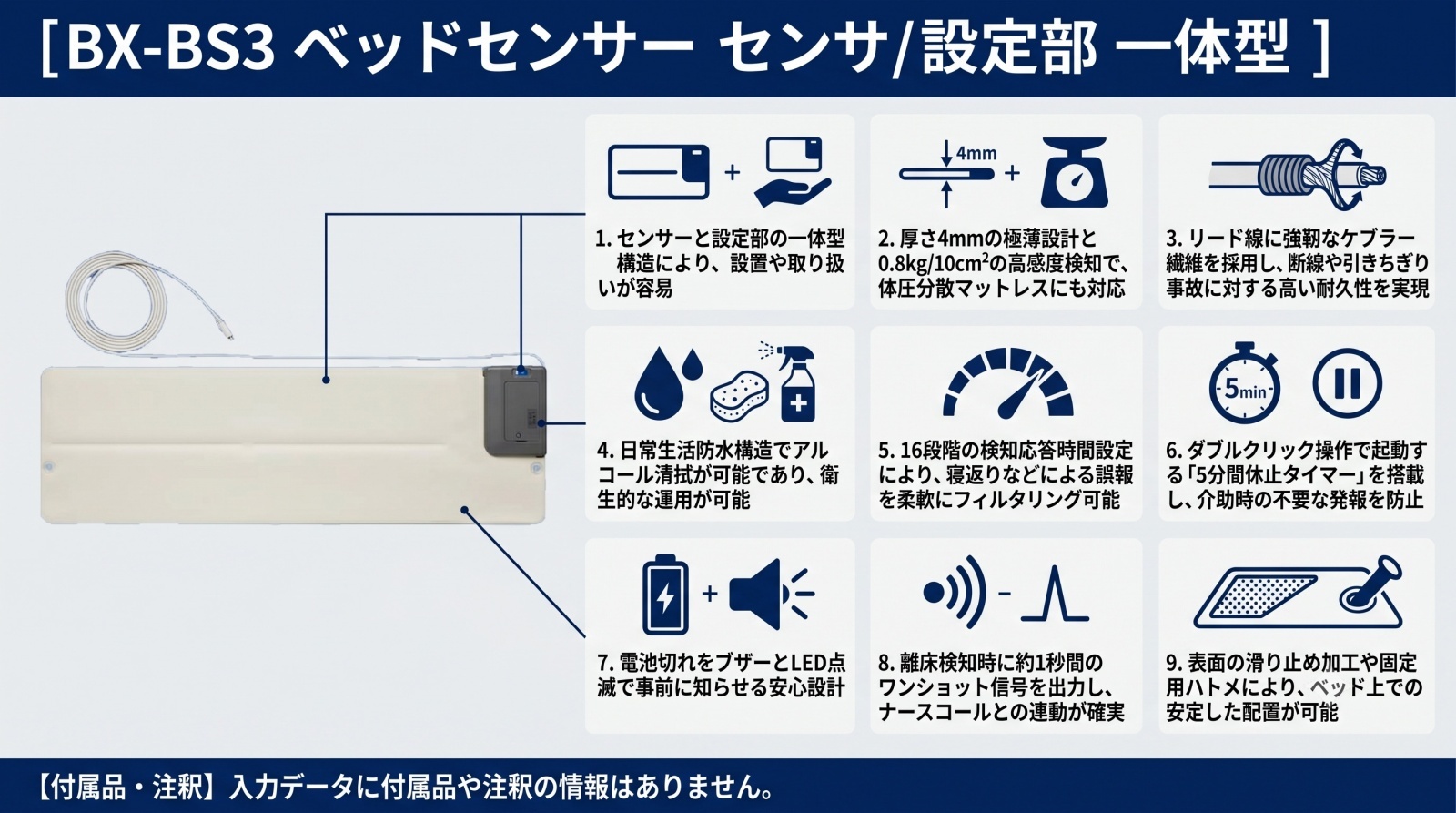

特長

検知部と設定部の一体型設計による容易な運用

センサー検知部とコントロール設定部が1つのユニットとして構成されています。複雑な配線工事が不要で、電源も乾電池仕様（単4×2）のため、導入したその日からすぐに運用を開始できます。取り扱いが容易なため、現場スタッフ間での機材移動もスムーズです。

高感度・薄型4mmテクノロジー

検知部は厚さわずか4mmの超薄型設計。シーツや敷布団の下に敷いても違和感がなく、対象者の睡眠を妨げません。また、0.8kg/10cm2という高感度設計により、体重の軽い方や、荷重が分散しやすい体圧分散マットレスを使用している環境でも確実な検知を可能にしています。

16段階の検知応答時間設定（誤報防止機能）

対象者の動きに合わせて、離床してから報知するまでの時間を1秒から30分まで合計16種類から選択可能です。これにより、一時的な寝返りや座り直しによる不要なナースコール（空振り）を大幅に削減し、真に必要な離床時のみを特定して通知します。

スタッフを支える「休止タイマー」機能

介助やおむつ交換、ベッドメイキングの際に便利な休止タイマーを搭載。スイッチを2秒以内に2回押すことで、5分間検知機能を一時停止できます。作業中の誤発報を防ぎ、作業終了後は自動的に監視モードへ復帰するため、切り忘れによる事故を防ぎます。

断線・引っ張りに強い高耐久リード線

設定部から伸びる3mのリード線には、高い引張強度を持つ「綿糸（ケブラー繊維相当）」を組み込んでいます。ベッドの可動部による挟み込みや、意図しない引っ張りに対しても断線しにくい堅牢な構造を採用しており、過酷な介護現場での長期運用に耐えます。

日常生活防水と優れたメンテナンス性

筐体は簡易防水構造を有しており、汗や軽度の失禁、清掃時の液だれ等に対して耐性を持ちます。アルコールや中性洗剤による清拭消毒も可能なため、医療・福祉施設において求められる高い衛生基準を維持したまま運用いただけます。

長期電池寿命とローバッテリー警告

1日10回の動作で約1年2ヶ月という長寿命設計を実現。電池残量が少なくなると、設定部のLED点滅と内蔵ブザーによって事前にお知らせします。ナースコールが完全に不通になる前に交換時期を把握できる、現場目線の安全設計です。

    選定時に評価したい強み
    高い汎用性： 高感度センサーにより、あらゆるマットレスに対応可能。
設定の柔軟性： 秒単位から分単位まで、対象者の自立度に合わせた設定が可能。
誤操作防止： 休止タイマーのダブルクリック仕様など、現場のミスを減らす工夫。
信頼のTAKEXブランド： 物理セキュリティ・センサーの国内大手メーカーによる高品質設計。



LED表示ステータス

状態	LED表示（緑色）	備考
電源ON時	1秒間点灯	初期動作チェック
出力時（離床検知）	1秒間点灯	ナースコールへ信号送出中
休止タイマー作動中	1秒周期で点滅	検知一時停止状態
休止タイマー終了30秒前	0.5秒周期で高速点滅	監視再開の予告
電池切れ警告	5秒周期で点滅 + ブザー	早急に電池交換が必要

施工・設置ガイド

誤報や失報を防ぐため、以下のポイントを守って設置してください。

確認項目	設置・運用の指針
設置位置	対象者の「肩から背中」の下にくる位置が最適です。腰や足元は避けてください。
固定方法	本体のハトメ（ひも通し穴）を利用し、マットレスに紐で固定するとズレを防げます。
可動ベッドへの対応	ギャッチベッドの可動部フレームには固定しないでください。断線の原因となります。
配線ルート	リード線はベッドの昇降機構に巻き込まれないよう、余裕を持たせて配線してください。
衛生管理	清拭は可能ですが、丸洗いや乾燥機の使用は故障の原因となるため厳禁です。

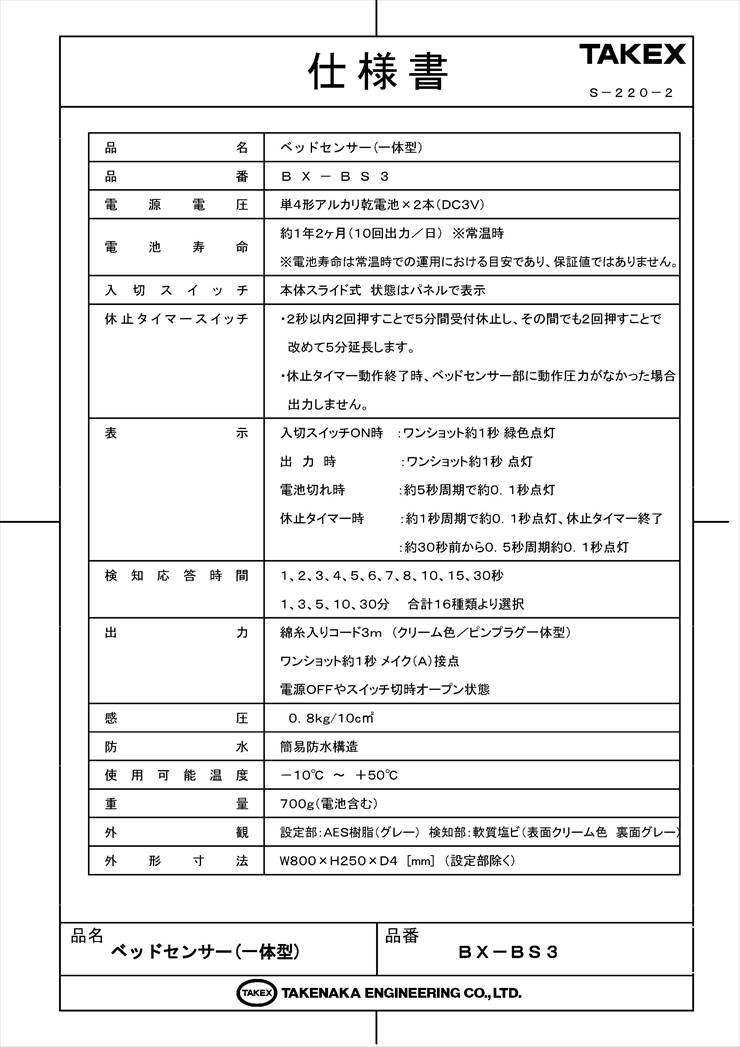

製品仕様

項目	内容
品名	ベッドセンサー
品番	BX-BS3
電源電圧	単4形アルカリ乾電池×2本（DC3V）
電池寿命	約1年2ヶ月（10回出力／日）※常温時（保証値ではありません）
入切スイッチ	本体スライド式状態はパネルで表示
休止タイマースイッチ	2秒以内2回押すことで5分間受付休止（追加操作で5分延長可能）
検知応答時間	1、2、3、4、5、6、7、8、10、15、30秒／ 1、3、5、10、30分（16種類選択式）
出力接点	無電圧A接点（ワンショット約1秒メイク）ピンプラグ一体型3mコード
感圧性能	0.8kg／10cm2
防水性能	簡易防水構造
使用可能周囲温度	－10℃〜＋50℃
質量	約700g（電池含む）
外観材質	設定部：AES樹脂／検知部：軟質PVC
外形寸法	W800×H250×D5mm（設定部除く）

FAQ

Q：どのようなマットレスでも使用できますか？ A：一般的なマットレスのほか、体圧分散マットレスでも使用可能です。ただし、非常に厚みがあり、荷重を完全に分散してしまう特殊なエアマットレスなどの場合、感度が不足する可能性があるため、事前に実機でのテストを推奨します。

Q：寝返りで誤報（ナースコール）が発生してしまいます。 A：本体内部の「検知応答時間」スイッチを調整してください。例えば現状が「3秒」であれば「8秒」や「10秒」に延ばすことで、一瞬の寝返りによる荷重抜けを無視し、完全に起き上がった時のみ発報させることができます。

Q：ナースコールへの接続には何が必要ですか？ A：本製品の出力はピンプラグ形式です。ナースコール子機の呼び出しボタン（握りボタン）と同時に接続するためには、メーカーごとの「分配コンセント」が別途必要になることが一般的です。

Q：電池が切れたらどうなりますか？ A：電池残量が低下すると、本体のLEDが5秒周期で点滅し、ブザーが鳴動します。この状態になるとナースコールへの信号送出ができなくなるため、速やかに単4電池2本の交換を行ってください。

Q：休止タイマーはどうやって解除しますか？ A：5分経過すると自動的に通常監視モードに戻ります。もし途中で強制的に解除したい場合は、本体の電源スイッチを一度「切」にしてから再度「入」にすることでリセットが可能です。

Q：体重の軽い子供でも検知できますか？ A：0.8kg/10cm2以上の圧力が加われば検知可能です。検知しにくい場合は、シーツの直下など、なるべく表層に近い位置にセンサーを設置してください。

Q：電気毛布と併用しても大丈夫ですか？ A：使用可能温度範囲は+50℃までですが、センサー部は軟質塩ビ素材のため、極端な高温になる熱源の直近での使用は避けてください。変形や故障の原因となる場合があります。

Q：センサーを折り畳んで収納してもいいですか？ A：内部の検知素子を傷める可能性があるため、極端に丸めたり折り曲げたりしないでください。保管の際はなるべく平面の状態を維持することをお勧めします。

Q：休止タイマーがダブルクリックなのはなぜですか？ A：介助中や患者様の動作中に、意図せずボタンに触れて休止モードに入ってしまうという誤操作を防ぐための安全設計です。

Q：電源OFFの時、ナースコールは鳴りっぱなしになりますか？ A：本機は電源OFF時や電池抜去時は「オープン（非検知）」状態を維持する設計です。そのため、電源を切ったからといってナースコールが鳴り続けることはありませんが、監視も行われないためご注意ください。
