TAKEX (竹中エンジニアリング) パッシブセンサー最長45m長距離検知屋内用

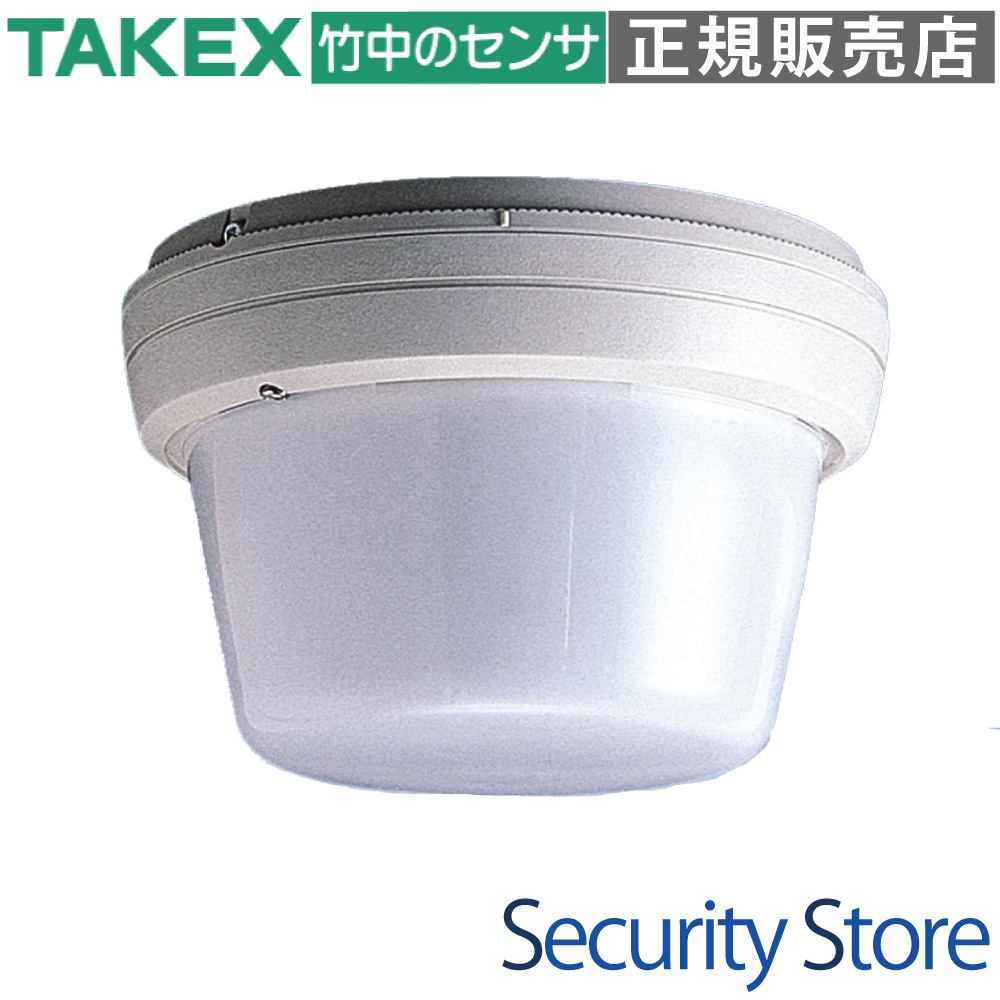

PA-5045F：パッシブセンサー面警戒型・45m用

PA-5045Fは、最長45mの長距離をカバーする面警戒型の屋内用ハイエンドパッシブセンサーです。独自のマルチパラボラミラー光学系とデュアルツイン素子を搭載し、大型倉庫の通路や長い廊下などにおいて、小動物や外乱ノイズによる誤報を徹底的に抑えた高精度な直線ライン警戒を構築します。

型番： PA-5045F
製品名： パッシブセンサー面警戒型・45m用
方式 / カテゴリ： パッシブインフラレッド方式 (デュアルツイン素子) / 屋内防犯用センサー
主な用途： 大型倉庫の通路、長い廊下、工場、施設内の長距離直線ラインの防犯警戒
設置場所 / 対応環境： 屋内 (天井面・別売アタッチメントで壁面対応) / -15℃〜+55℃
電源 / 通信 / 仕様上の核： DC10.5V〜30V / 無電圧リレー接点 / 最長45m・20本(5対)のセンシティブゾーン

資料ダウンロード

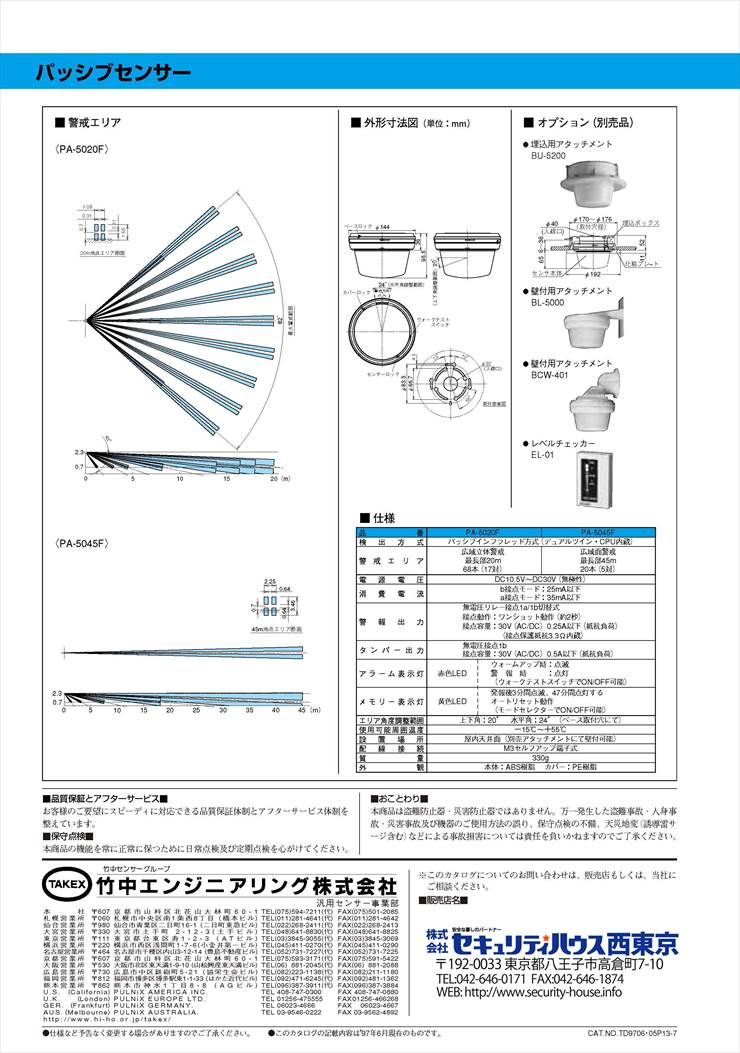

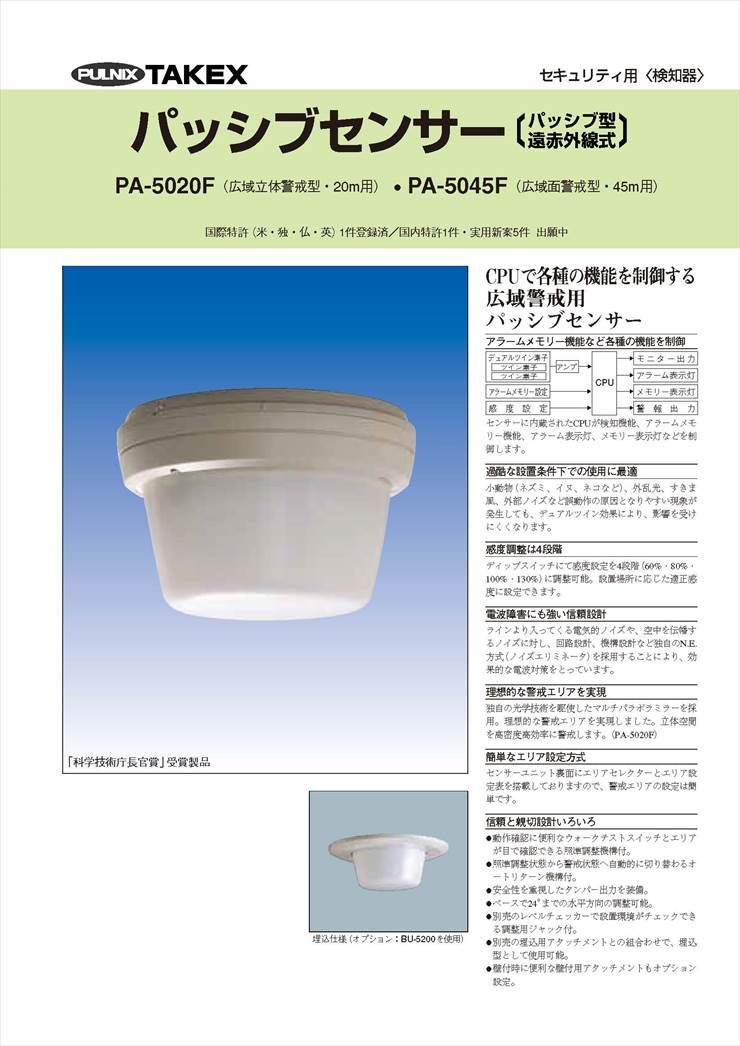

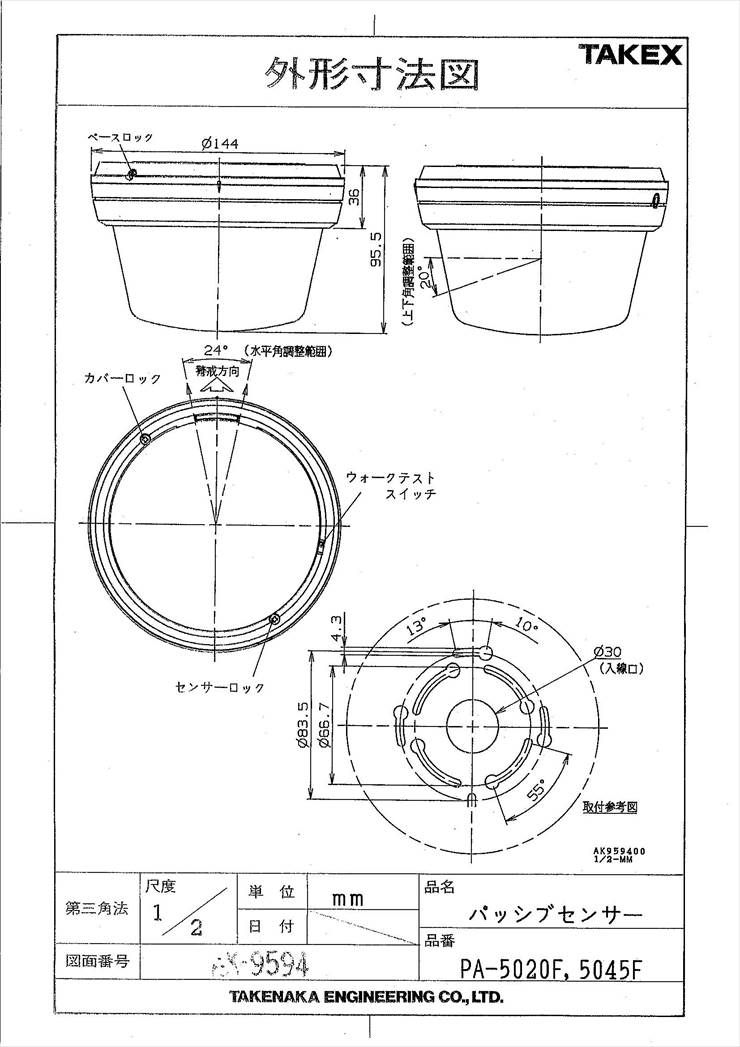

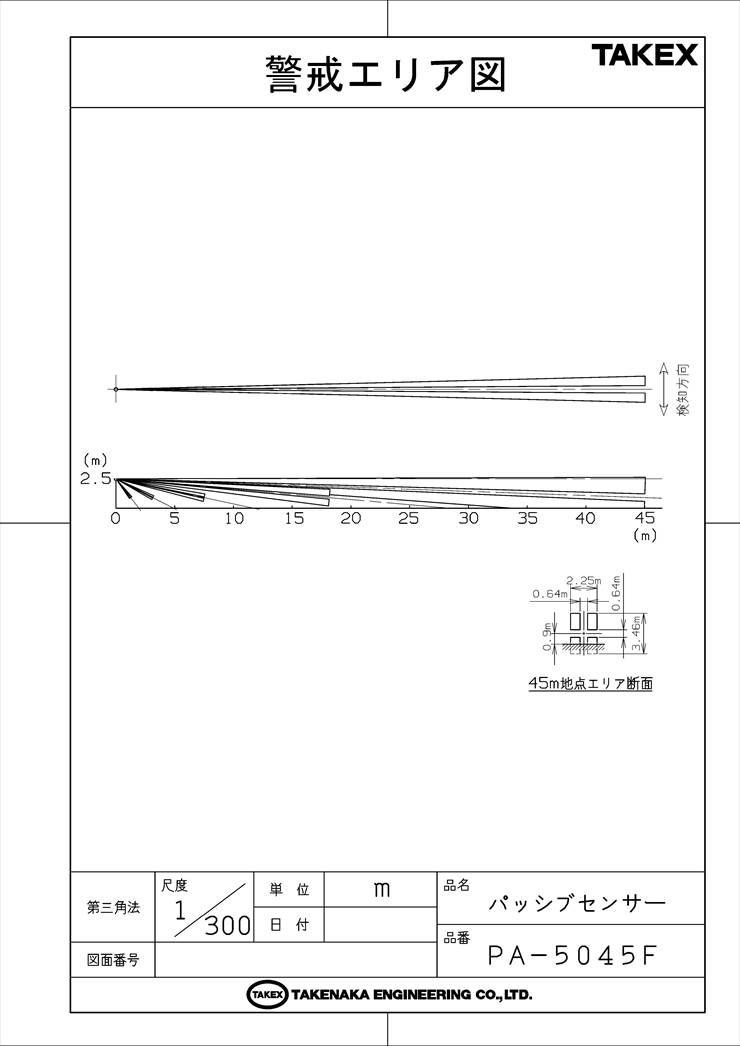

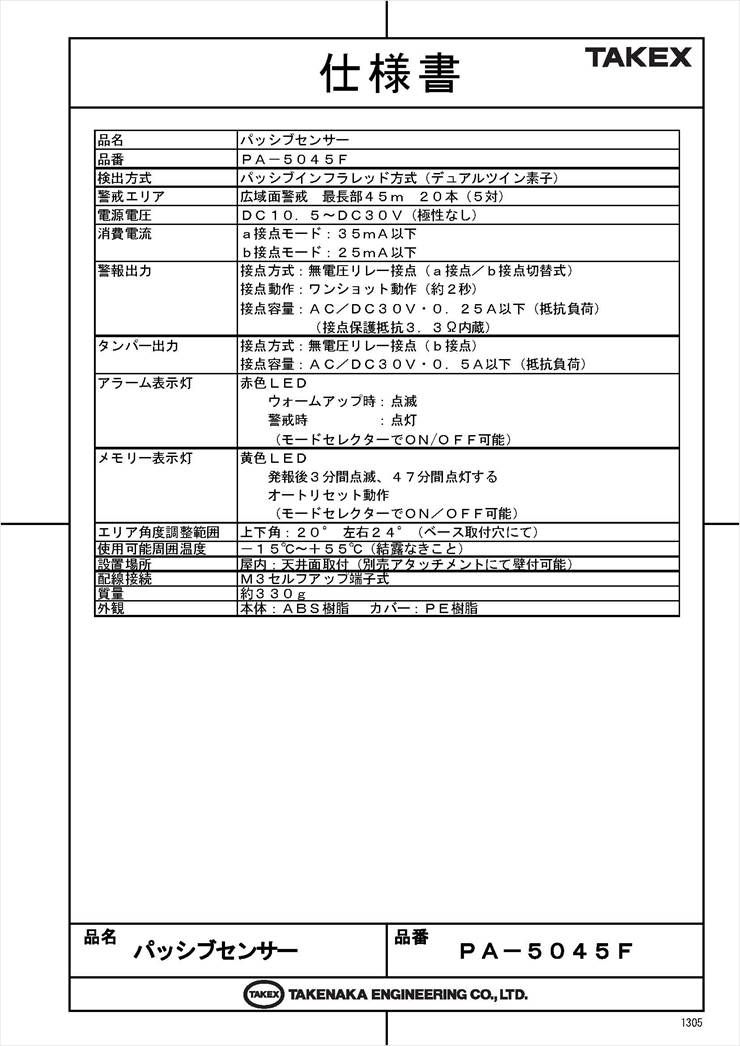

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

大型倉庫や物流センター内の長い通路の防犯警戒
オフィスビル、学校、商業施設の長大な廊下の検知ライン構築
工場内の外壁沿い（屋内側）の直線ライン警戒
高天井（最大5m）から見下ろす形での広域エリア防犯

導入前に確認したいポイント

屋内専用です（屋外や水濡れする環境では使用不可）
遠赤外線はガラスを透過しないため、窓ガラス越しの警戒はできません
最長45mの長距離警戒のため、設置時の厳密な光学照準調整（アライメント）が必須です
エアコンの吹き出し風や直射日光が直接当たる場所は誤報の原因となります

特長

高度な識別能力をもつデュアルツイン素子とCPU制御

高精度のデュアルツイン素子を採用し、人間と小動物（ネズミや中型ペットなど）が発する赤外線エネルギーのパターンを電気的に識別します。さらにCPUが検知機能やアラームメモリー機能をインテリジェンス制御することで、長距離警戒においてネックとなる小動物起因の誤報リスクをハードウェアレベルで大幅に低減しています。

最長45mの長距離警戒・マルチパラボラミラー光学系

遠赤外線を極めて高い効率で集光する専用設計のマルチパラボラミラーを搭載。最長45mに到達する鋭いセンシティブゾーン（検知帯：20本・5対）を空間にカーテン状（面状）に形成し、長距離かつ高密度の防犯ラインを確実なものにします。

過酷な環境にも適応するオートチューニングシステム

室温と侵入者の体温とのバランスに応じて自動的に適正感度にセットする「ASC（自動感度調整）回路」を内蔵しており、シーズン毎の感度調整が不要です。また、独自のN.E.方式（ノイズエリミネータ）により、電気的ノイズや空中を伝播する電波ノイズに対しても高い耐性を発揮します。

    選定時に評価したい強み

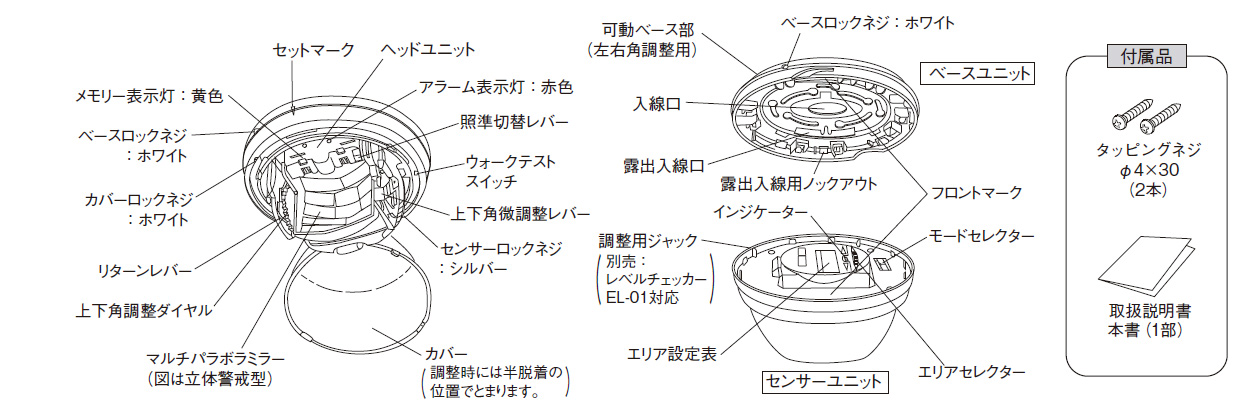

    照準エリア調整機構： センサーを覗き込むことでパラボラミラーが赤く輝き、エリアが目で確認できるため長距離の調整が容易です。
オートリターン機能： 照準調整状態から警戒状態へ、カバー装着時に自動的に切り替わる安全設計です。
簡単なエリア設定： ユニット裏面のエリア設定表に従い、天井高と距離に応じたダイヤルを合わせるだけで初期設定が完了します。
隠密運用対応： ウォークテストスイッチをOFFにすることで、発報時でもLEDを消灯させ侵入者に検知範囲を悟らせません。



施工・設置ガイド

長距離パッシブセンサーは、設置位置の数度のズレが数十メートル先で大きな死角を生むため、厳密な施工が求められます。以下の禁止事項を避け、複数人による確実な照準調整を行ってください。

設置環境の禁止事項	発生するリスクと理由
温度変化の激しい場所	エアコン吹き出し口の直撃やストーブ付近は、背景温度の急変が赤外線変化として検知され誤報の原因になります。
強い光の侵入がある場所	太陽光（朝日・夕日）、車両のヘッドライトなどが直接または反射して入射すると誤報を引き起こします。
不安定な取付面・微振動	センサー自体の微細な揺れは、長距離先では巨大な背景移動として検知されるため、頑丈な壁面に設置してください。
ガラス越しの警戒	遠赤外線はガラスやアクリル板を透過しないため、窓ガラスを隔てた先の空間を警戒することはできません。

LEDインジケーター・動作状態

インジケーター	発光色	状態・詳細
アラーム表示灯	赤色	ウォームアップ時：電源投入直後から約1分間点滅（検知出力なし）警報時（発報）：リレー動作に同期して点灯（約2秒） ※ウォークテストスイッチで消灯運用が可能
メモリー表示灯	黄色	発報後の動作：発報直後から3分間点滅を開始。メモリー保持：その後47分間連続点灯（計50分間保持） ※タイマー作動中に再発報するとリセットされ、新たに47分点灯します。 ※DIPスイッチで機能のON/OFFが可能

内部設定・DIPスイッチ（モードセレクター）

スイッチ	機能名称	設定内容
SW 1	アラームメモリー	ON：オートリセット作動（複数台設置時の発報特定に有効） / OFF：無効（出荷時）
SW 2	警報接点の切替	ON：a接点（常時開） / OFF：b接点（常時閉・出荷時） ※断線検知可能なb接点運用を推奨します。
SW 3 / SW 4	感度設定（4段階）	・SW3(ON) / SW4(ON)：130% 高感度（夏場など温度差が少ない環境用）・SW3(OFF) / SW4(OFF)：100% 標準感度（出荷時）・SW3(ON) / SW4(OFF)：80% 低感度（すきま風等の対策用）・SW3(OFF) / SW4(ON)：60% 最低感度（ノイズ源が排除できない環境用・要歩行テスト）

配線・端子仕様

端子番号	機能	仕様詳細
1 - 2	電源入力	DC10.5V 〜 30V (無極性) 消費電流: 25mA以下(b接点時) / 35mA以下(a接点時)
3 - 4	警報出力	無電圧リレー接点 (a接点/b接点切替式) 動作: ワンショット動作 (約2秒) 接点容量: AC/DC30V・0.25A以下 (抵抗負荷・保護抵抗3.3Ω内蔵)
6 - 7	タンパー出力	無電圧接点 (b接点専用) カバーまたは本体を取り外した際に「開」接点容量: AC/DC30V・0.5A以下 (抵抗負荷)

トラブルシューティング

発生現象	考えられる原因と対応
全く動作しない（発報なし）	・電源電圧がDC10.5V以上あるか確認してください。・電源投入後1分以内はウォームアップ中のため反応しません。・警戒エリア前方に赤外線遮蔽物（ガラス等）がないか確認してください。
時々動作しない（検知漏れ）	・最大距離からの光学的なエリア設定（照準合わせ）を再実施してください。・夏場など人と周囲の温度差が少ない場合は、DIPスイッチで感度を130%に引き上げてください。
人がいないのに発報する（誤報）	・熱源（エアコン等）や太陽光などのノイズ源を排除してください。・長距離設定のため敷地外を検知している可能性があります。距離を短く再設定してください。・取付壁面の微振動が原因の場合は、補強するか感度を80%に下げてください。

製品仕様

項目	内容
品番	PA-5045F
検出方式	パッシブインフラレッド方式 (デュアルツイン素子)
センシティブゾーン	20本 (5対)
警戒エリア	広域面警戒最長部45m
電源電圧	DC10.5〜30V (極性なし)
消費電流	25mA以下 (b接点時) 35mA以下 (a接点時)
警報出力	接点方式 : 無電圧リレー接点(a接点/b接点切替式) 接点動作 : ワンショット動作 (約2秒) 接点容量 : AC/DC30V・0.25A以下 (抵抗負荷) (接点保護抵抗3.3Ωを内蔵)
タンパー出力	接点方式 : 無電圧接点(b接点) 接点容量 : AC/DC30V・0.5A以下 (抵抗負荷)
アラーム表示灯	赤色LED ウォームアップ時 : 点滅警報時 : 点灯 (モードセレクターでON/OFF可能)
メモリー表示灯	黄色LED 発報後3分間点滅、47分間点灯するオートリセット動作 (モードセレクターでON/OFF可能)
エリア角調整範囲	上下方向: 20°、水平方向: 24° (可動ベース部にて可)
使用可能周囲温度	-15℃〜+55℃ (結露なきこと)
設置場所	屋内 : 天井面取付 (別売アタッチメントにて壁付可能)
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約330g
外観	樹脂

FAQ

Q：最大の警戒距離はどのくらいですか？ A：最長部で45mの広域面警戒が可能です。長い通路や外壁沿いの警戒に最適です。

Q：ガラス越しの侵入者を検知できますか？ A：遠赤外線はガラスやアクリル板を透過しないため、窓ガラス越しに外の侵入者を検知することはできません。

Q：ペットやネズミなどの小動物による誤報は防げますか？ A：デュアルツイン素子の効果により小動物の影響を受けにくい設計ですが、環境や動物の大きさによっては反応する場合があります。現場の状況に応じて感度調整やエリアの絞り込みを行ってください。

Q：屋外に設置することは可能ですか？ A：本製品は屋内専用です。屋外や水濡れする場所への設置は故障や誤報の原因となりますのでお控えください。

Q：ウォームアップにはどのくらいの時間がかかりますか？ A：電源投入直後から約1分間はウォームアップ期間となり、赤色LEDが点滅します。この回路安定化の期間は検知信号を出力しません。

Q：天井や壁のどの高さまで設置できますか？ A：設定する警戒距離にもよりますが、最大で天井高5.0mまで設置可能です。例えば、45m先を警戒する場合は天井高2.3m〜5.0mの間に設置する必要があります。

Q：警報出力の接点（a接点/b接点）は変更できますか？ A：はい、本体内部のモードセレクター（DIPスイッチ2）を切り替えることで、a接点（常時開）とb接点（常時閉）を選択して使用することが可能です。

Q：アラーム表示灯（LED）を消灯したまま運用することはできますか？ A：センサー側面のウォークテストスイッチをOFFにすることで、発報時でもLEDを常時消灯させることが可能です。侵入者に検知エリアを悟られない隠密運用に活用できます。

Q：アラームメモリー機能とはどのようなものですか？ A：複数のセンサーを同一ラインに設置した場合に、発報したセンサーを特定する機能です。発報後3分間黄色LEDが点滅し、その後47分間点灯します。計50分経過すると自動的に待機状態へ復旧（オートリセット）します。

Q：季節ごとにセンサーの感度調整を手動で行う必要はありますか？ A：基本的にはASC（自動感度調整）回路により、室温と侵入者の体温バランスに応じて自動で適正感度にセットされるため、シーズン毎の調整は不要です。過酷な環境下ではDIPスイッチにより4段階の手動感度チューニングも可能です。
