TAKEX (竹中エンジニアリング) パッシブセンサースポット警戒用鴨居・小壁取付

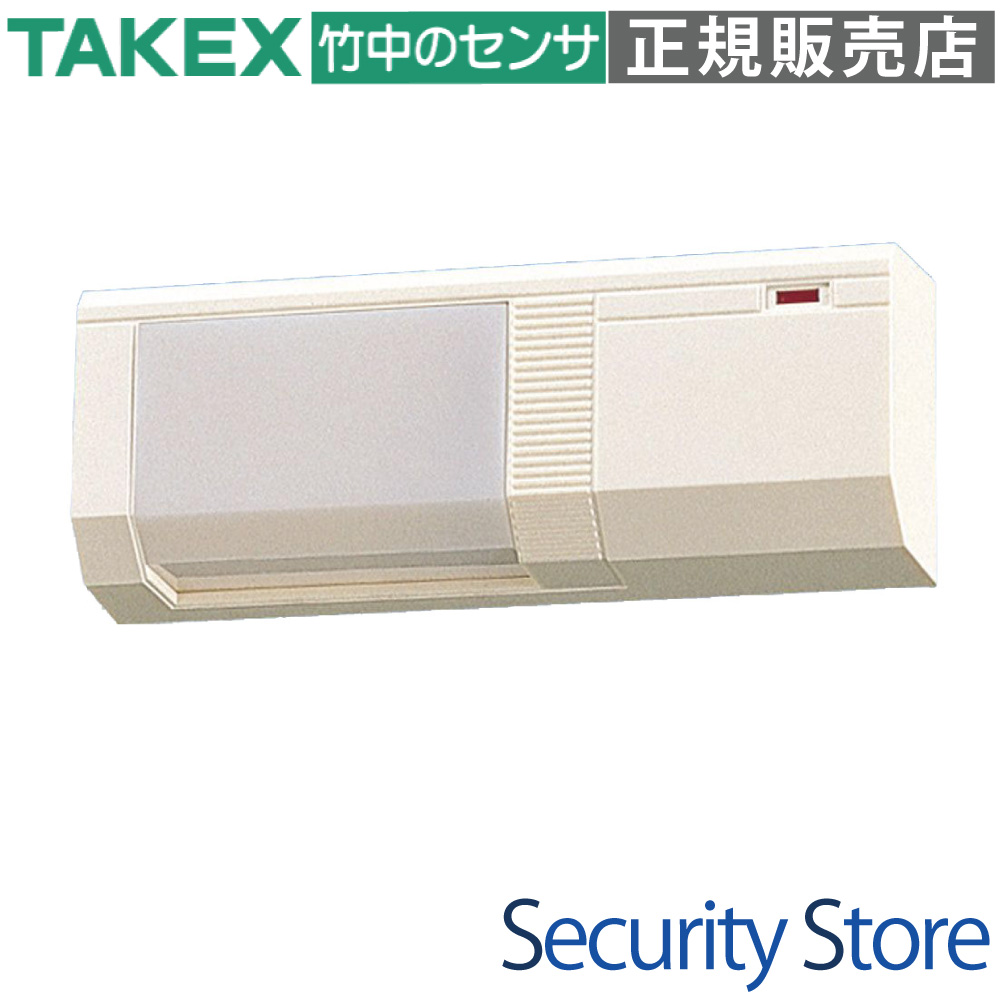

PA-550 パッシブセンサースポット警戒用

出入口や通路の鴨居・小壁取付に最適な、パッシブインフラレッド（PIR）方式のスポット警戒用センサーです。奥行わずか40mmのスマートなデザインで目立たず、建物の美観を損なうことなく確実な検知を実現します。現場の環境に合わせて警戒エリアをワイド・ナローの2種類からワンタッチで切り替え可能です。

型番： PA-550
製品名： パッシブセンサースポット警戒用
方式： パッシブインフラレッド（PIR）方式
主な用途： 自動ドア前警戒、通路のピンポイント警戒、特定エリアの監視
設置場所： 屋内（鴨居・小壁・無目取付）※設置高さ4m以内
電源電圧： DC10.5〜30V（極性なし）

資料ダウンロード

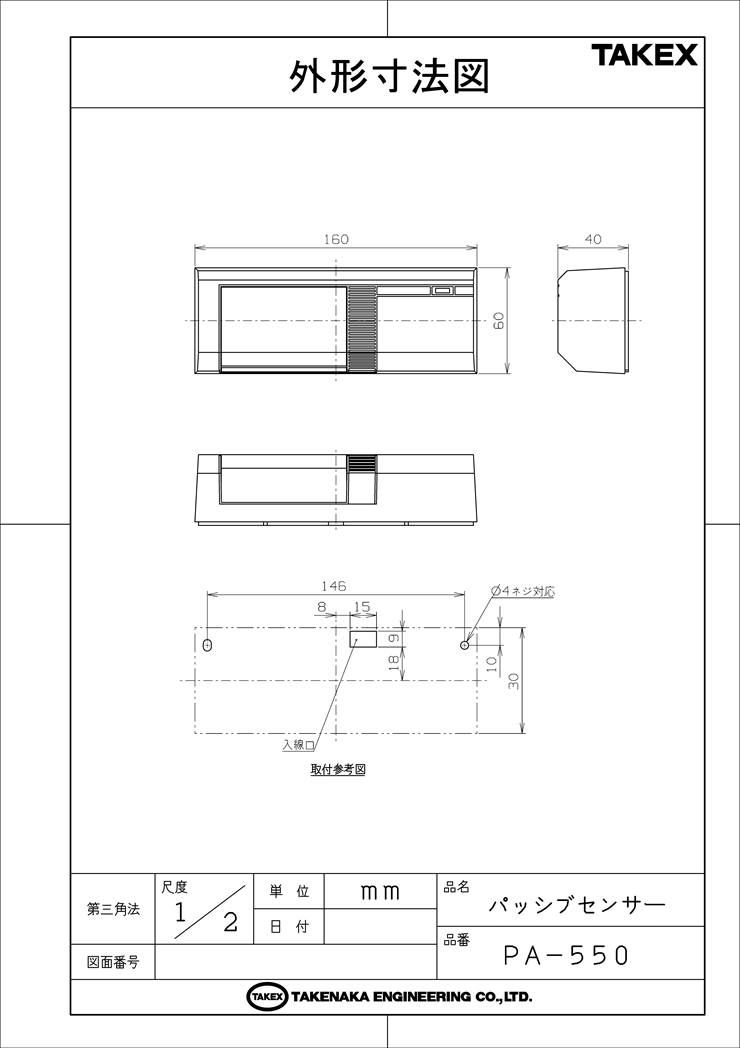

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

出入口の自動ドア前の警戒
通路の特定の場所だけを監視するスポット警戒
インテリアとのマッチングを重視するオフィスや店舗
エリア外を通過する対象物への誤報を減らしたい環境

導入前に確認したいポイント

設置高さが最大4m以内であること（超えると検知感度が低下します）
直射日光や強い外乱光が検知窓に入射しない場所であること
エアコンの吹き出し口等、急激な温度変化がない場所であること
犬や猫などの小動物が通過しない環境であること

特長

デュアル・スポット警戒機構で現場に最適化

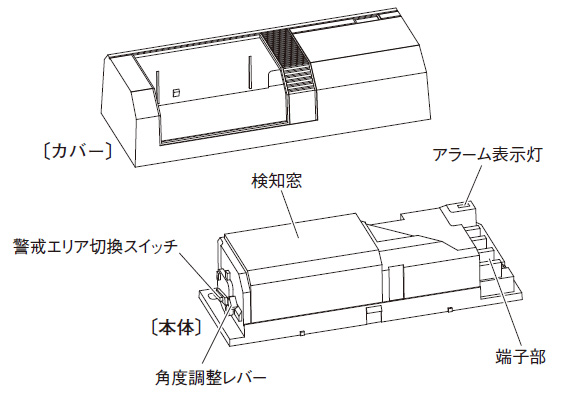

本機の最大の特長は、設置環境に応じて「ワイドエリア」と「ナローエリア」の2種類の警戒エリアを本体内部のスイッチ一つで物理的に切り替えられる点にあります。出入口の広い開口部をカバーしたい場合はワイド、特定のドアのみや通路の一部をピンポイントで警戒したい場合はナローを選択することで、通過による誤反応を極限まで低減します。

高密度光学設計と角度調整機能

奥行きわずか0.5mという極めて薄い「カーテン状」の検知エリアを構築します。また、警戒される場所の状況に応じて、警戒エリアの設定角度を垂直より35度まで調整可能です。設置後の微調整もスムーズに行えます。

親切設計とフェールセーフ出力

電源電圧はDC10.5〜30Vと広範囲に対応し、極性がないため誤配線による焼損リスクがありません。また、セキュリティ機器の基本原則であるb接点（常時閉）を採用しており、断線時や電源喪失時にも「発報状態」となるため、システム全体の安全性を担保します。適正感度に調整済ですので、面倒な感度調整も不要です。

    選定時に評価したい強み
    スマートデザイン： 奥行40mmの薄型設計で、インテリアの美観を損ないません。
簡単施工： 無極性電源端子の採用と、感度調整不要のメンテナンスフリー設計。
柔軟なエリア設定： 現場の通路幅に合わせてワイド・ナローの切り替えがワンタッチで可能。
高い信頼性： 機器干渉のない受動型PIR方式と、安全性を担保するフェールセーフ・リレー接点。



施工・設置ガイド

本機は屋内専用（非防水仕様）です。誤報や失報を防ぐため、揺れ動く物体（カーテンやブラインド）がエリア内に入る場所や、エアコンの風が直接当たる場所への設置は避けてください。また、人間の動線に対して「エリアを横切る」動きとなるように角度調整レバーをセットすることで、最も高い検知感度を発揮します。

状態	LED表示とリレー接点のステータス
電源投入直後 (約40秒)	【LED】消灯 / 【リレー】機器依存（ウォームアップ期間につき検知なし）
待機時 (警戒中)	【LED】消灯 / 【リレー】短絡（クローズ状態・正常警戒）
発報時 (検知時)	【LED】点灯 / 【リレー】開放（オープン状態・約2秒間のワンショット動作）

配線・端子仕様

端子位置	名称	仕様詳細	備考
上段 1, 2	電源	DC10.5V 〜 30V （極性なし）消費電流: 35mA以下	無極性のためプラスマイナスの誤配線による焼損リスクなし。
下段 3, 4	警報出力	無電圧リレー接点 1b（b接点 / 常時閉）接点容量: 30V (AC/DC) 0.3A以下（抵抗負荷）	大容量機器（サイレン・照明等）の直接接続は厳禁。外部リレーを要します。

トラブルシューティング

現象	疑われる原因と対応策
全く動作しない（歩行してもLEDが点灯しない）	電源が供給されていない、または電圧降下が原因です。配線の断線や接触不良を確認し、端子部にDC10.5V以上が供給されているか測定してください。
LEDは点灯するが、発報しない	警報出力線の断線、結線忘れ、または接点容量オーバーによる内部リレーの溶着が考えられます。端子間の抵抗値を測定してください。
時々動作しない（失報・感度不足）	検知窓の汚れ、設置高さの超過（4m以上）、または動線に対し正面から向かっている可能性があります。エリアを横断するよう角度を再設定してください。
人がいないのに発報する（誤報）	空調の風や、揺れるカーテン・のれんなどが影響しています。警戒エリアを「ナロー」にして範囲を絞るか、対象物がエリアに入らないよう角度を調整してください。

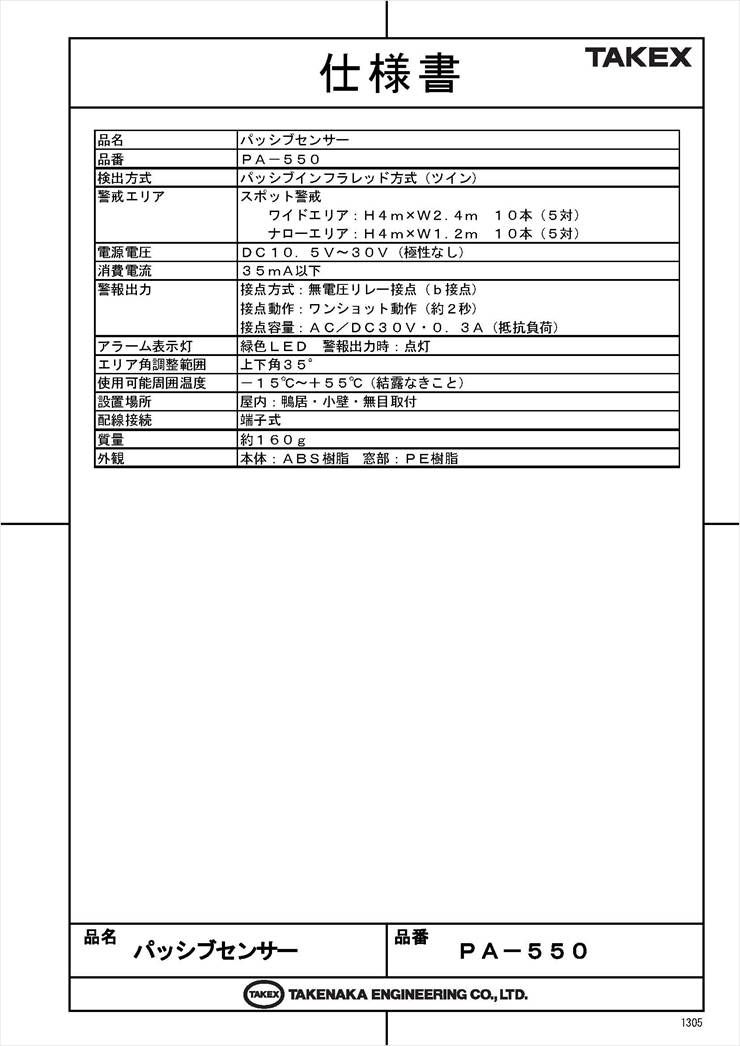

製品仕様

項目	内容
品番	PA-550
検出方式	パッシブインフラレッド方式

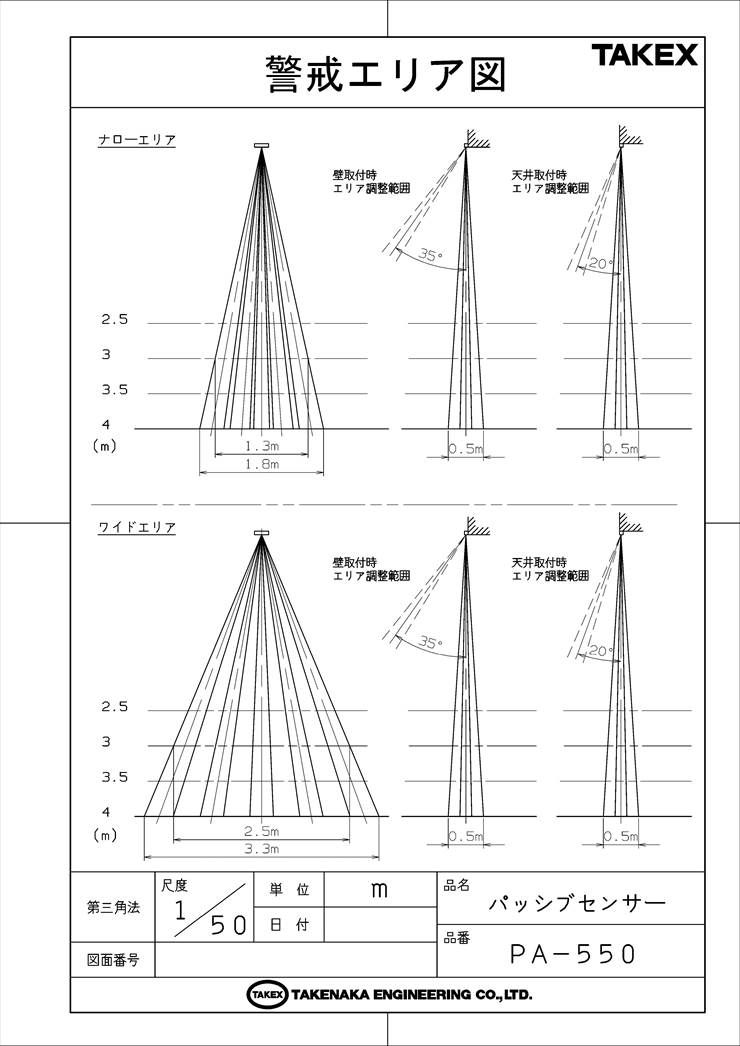

警戒エリア	スポット警戒ワイドエリア : 高さ4m時　幅3.3m×奥行0.5m、10本　(5対) ナローエリア : 高さ4m時　幅1.8m×奥行0.5m、10本　(5対)
電源電圧	DC10.5〜30V(極性なし)
消費電流	35mA以下
警報出力	接点方式:無電圧リレー接点(b接点) 接点動作:ワンショット動作(約2秒) 接点容量:AC/DC30V・0.3A(抵抗負荷)
アラーム表示灯	緑色LED 警報出力時:点灯
エリア角調整範囲	上下角35゜
使用可能周囲温度	-15℃〜+55℃(結露なきこと)
設置場所	屋内:鴨居・小壁・無目取付
配線接続	端子式
質量	約160g
外観	樹脂　(ホワイト)

FAQ

Q：屋外への設置は可能ですか？ A：本機は屋内専用（非防水仕様）です。屋外や雨水の当たる場所には設置できません。

Q：設置できる高さの制限はありますか？ A：設置高さは最大4m以内を厳守してください。4mを超えると床面付近に死角が発生し、検知感度不足の原因となります。

Q：電源の極性を間違えた場合、故障しますか？ A：本機はDC10.5〜30Vの極性なし（無極性）設計のため、プラスマイナスを逆接しても焼損するリスクはありません。

Q：警戒エリアの広さは調整できますか？ A：本体内部のスイッチにより「ワイドエリア（幅3.3m）」と「ナローエリア（幅1.8m）」をワンタッチで切り替えることが可能です。（※高さ4m設置時の数値）

Q：エリアの角度調整は可能ですか？ A：はい。本体内部の調整レバーにより、垂直より最大35度まで設定角度を調整可能です。

Q：エアコンの近くに設置しても問題ありませんか？ A：エアコンの吹き出し口付近や温風・冷風が直接当たる場所への設置は、急激な温度変化による誤報の原因となるため避けてください。

Q：感度調整のボリュームはありますか？ A：工場出荷時に適正感度に調整済みのメンテナンスフリー型となっているため、現場での感度調整は不要です。

Q：LEDが点灯するのにコントローラに警報が飛びません。原因は何ですか？ A：警報出力線の断線、または接点容量オーバーによる内部リレーの溶着が考えられます。配線および端子間の抵抗値をご確認ください。

Q：大容量のサイレンを直接接続して駆動させることはできますか？ A：直接駆動させることは厳禁です。リレー接点が溶着し故障の原因となります。大容量機器を制御する場合は、必ず外部にパワーリレー等を設けてください。

Q：カーテンやブラインドの揺れには反応しますか？ A：揺れ動く物体の温度と背景温度の差を人間と誤認して発報する可能性があります。警戒エリア内に揺れる物体が入らないように設置角度を調整してください。
