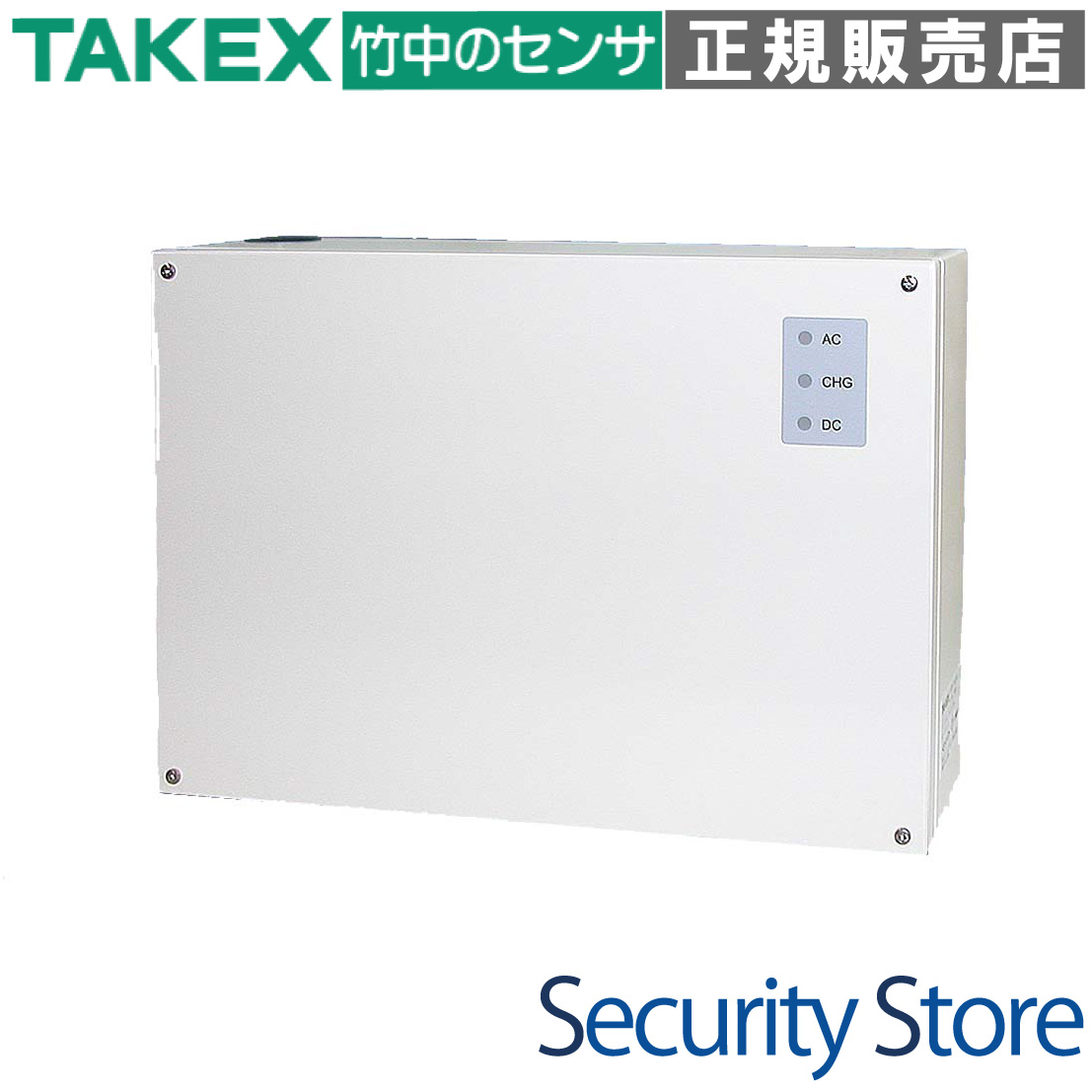

BA-210-24 直流電源装置 TAKEX 竹中エンジニアリング [BA-210-24]

BA-210-24 直流電源装置 TAKEX 竹中エンジニアリング [BA-210-24]

販売価格: 会員のみ販売

商品詳細

直流電源装置 DC24V出力 無瞬断バックアップ セキュリティシステム用

BA-210-24 直流電源装置

BA-210-24は、セキュリティセンサーや制御機器へ安定したDC24V電力を24時間供給するためのバックアップ機能付き直流電源装置です。AC100V供給時は定電圧充電を行いながら負荷へ給電し、停電時には無瞬断でバッテリー駆動へ切り替えることで、システムの警戒状態をシームレスに維持します。

  • 型番： BA-210-24
  • 製品種別： バックアップ機能付き直流電源装置
  • 出力仕様： DC24V〜26V 2A（最大負荷）
  • バックアップ： 内蔵鉛蓄電池による約30分の停電補償（2A時）
  • 用途： 防犯センサー、制御機器、ネットワーク機器の安定電源供給
直流電源装置 BA-210-24 外観

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 赤外線センサーやパッシブセンサーの電源供給
  • 無瞬断での稼働が求められるセキュリティシステム
  • 24V駆動の制御盤やネットワークハブのバックアップ
  • 重要施設における電源監視・停電報知システム

導入前に確認したいポイント

  • AC100Vの結線には電気工事士の資格が必要です
  • 筐体重量が約5.3kgあるため、補強された壁面が必要です
  • 設置後、内部のバッテリースイッチ(SW2)をONにする必要があります
  • 屋内専用です。屋外や高湿環境での使用はできません

特長

無瞬断バックアップシステムと定電圧充電

商用電源（AC100V）から負荷への電力供給と同時に、内蔵バッテリーへの充電を並行して行います。万が一の停電時には、リレーの切り替えタイムラグなしに即座にバッテリー給電へ移行するため、接続された機器が再起動することなく運用を継続できます。

ノイズに強い高品位な直流出力

防犯センサーは電源ノイズに敏感ですが、本機はリップル電圧を200mVp-p以下に抑制。高感度センサーに対しても誤動作のリスクを最小限に抑えたクリーンな電力を提供します。

多重保護回路による高い安全性

AC入力段の物理ヒューズに加え、DC出力段には電子ブレーカーを搭載。配線ミスや機器のショート発生時には出力を強制遮断します。また、バッテリーの寿命を守る過放電保護回路（DC19Vで遮断）も備えた堅牢な設計です。

運用状態を可視化するLEDインジケーター

カバー外部に「AC入力」「DC出力」「非常用電源」の3系統ランプを配置。日常的な点検が容易なだけでなく、内部基板にも「短絡保護」「過電流」「過放電」などの詳細LEDを備えており、トラブル時の迅速な原因特定を支援します。

電圧降下を補正する出力調整機能

基板上のボリューム調整により、DC24V〜26Vの範囲で出力電圧を可変できます。センサーまでの配線距離が長く、ケーブル抵抗による電圧降下が懸念される現場でも、末端での安定した動作電圧を確保可能です。

遠隔監視を支える停電警報出力

無電圧c接点の停電警報出力を搭載しています。停電が発生した瞬間に接点が反転するため、通報装置や監視盤と連動させることで、遠隔地から電源の異常をリアルタイムに把握するシステムが構築できます。

バッテリー長寿命化を支えるオプション対応

別売の強制放電ユニット「BA-24DHU」を接続することで、バッテリーを定期的に活性化。放電機会の少ない環境でもバッテリーの劣化を防ぎ、長期にわたって信頼性の高いバックアップパフォーマンスを維持します。

選定時に評価したい強み

  • 信頼の保護性能：短絡時の非自動復旧（手動復帰）ロジックにより、原因不明のまま通電再開されるリスクを防止。
  • 施工性の高さ：セルフアップ端子の採用と、余裕のある筐体設計により現場での配線作業がスムーズ。
  • 詳細な自己診断：5系統の内部LEDにより、テスターがない状況でも基板レベルのステータス診断が可能。
  • 高い静音性：ファンレスによる自己放熱設計のため、静かな事務所内等への設置にも適しています。

施工・設置ガイド

本機は重量があるため、必ず1m以上の高さの強固な壁面に設置してください。露出配線を行う際は、付属のグロメットを使用して電線被覆を保護してください。通電後は、必ず基板上の3つのスイッチ（AC、DC出力、バッテリー）の状態を確認してください。

確認項目 この製品での考え方
設置資格 AC100Vの一次側結線には「第2種電気工事士」以上の資格が必須です。
起動手順 ACスイッチ(SW1) → DC出力(SW3) → バッテリー(SW2) の順でONにします。
短絡時の復旧 保護回路作動後は、原因除去後にすべてのスイッチを一旦OFFにしてから再起動が必要です。
バッテリー交換 約3年を目安に2個同時に交換してください。片側のみの交換は故障の原因となります。

各部名称とLED表示の挙動

LED名称 正常時（常用） 停電時 異常時・備考
AC入力表示（赤） 点灯 消灯 消灯時はAC100V未達、または内部ヒューズ断。
DC出力表示（緑） 点灯 点灯 消灯時はSW3がOFF、または短絡保護作動中。
非常用電源表示（緑） 点灯 消灯 消灯時はバッテリー充電中、またはSW2がOFF。
短絡保護LED（基板内・赤） 消灯 消灯 点灯時は負荷側でショートが発生し、遮断中。

製品仕様

項目 内容
品名・品番 直流電源装置 / BA-210-24
電源電圧 AC100V ±10%　50/60Hz
消費電力 85W
出力電圧 DC24〜26V（ボリューム可変） ※停電時：DC19〜25V
出力電流 2A（定格）
リップル電圧 200mVp-p以下
過放電保護回路 出力電圧DC19V以下にて出力停止（AC復旧後自動復帰）
過電流保護回路 AC用：ヒューズ / DC用：電子ブレーカー
非常用電源（内蔵） DC12V 2.3Ah（小形制御弁式鉛蓄電池）2個直列
充電時間 約16時間（完全放電から満充電まで）
停電補償時間 約30分（2Aフル負荷時） ※環境により変動
停電警報出力 無電圧c接点（正常時：COM-正常間ON / 停電時：COM-停電間ON）
容量：DC30V 1A（抵抗負荷）
表示灯 AC入力（赤）、DC出力（緑）、非常用電源（緑）
使用可能周囲温度 0℃〜+40℃（結露なきこと）
質量 約5,300g
外形寸法 W210 × H297 × D82.5 mm
塗装色 メラミン焼き付け塗装（クリーム） 2.5Y9/1

FAQ

Q：設置後、停電テストをしたらバックアップされません。なぜですか？ A：内部の「バッテリー接続スイッチ(SW2)」がOFFのままではありませんか？ 工場出荷時はOFFに設定されています。施工完了時に必ずONへ切り替えてください。
Q：バッテリーの交換時期はいつですか？ A：期待寿命は約3年、または充放電回数約400回です。3年を目安に定期的な交換を推奨します。
Q：DC24Vよりも高い電圧が出ているようですが故障ですか？ A：本機はDC24V〜26Vの間で電圧調整が可能です。配線距離が長い場合の電圧降下を見越して、意図的に初期設定が高めになっている場合があります。
Q：ショートさせた後、配線を直しましたが電気が来ません。 A：本機の短絡保護回路は自動復帰しません。AC・バッテリー・DC出力の全スイッチを一度OFFにし、数秒待ってから順にONにする「再起動」を行ってください。
Q：屋外のボックスに入れても大丈夫ですか？ A：本機は屋内専用です。屋外で使用する場合は、完全防水・防塵かつ放熱が考慮されたキャビネット内に設置してください。
Q：停電警報出力でAC100Vのライトを直接光らせることはできますか？ A：できません。接点容量はDC30V 1Aまでです。AC100V機器を駆動させる場合は、別途補助リレーを介してください。
Q：バッテリーは1個だけ交換してもいいですか？ A：いいえ、必ず2個同時に新品と交換してください。古いバッテリーが混ざると内部抵抗の差により異常発熱や寿命低下の原因となります。
Q：動作中に少し熱を持っていますが正常ですか？ A：はい、本機は自己放熱による冷却を行っているため、使用中に筐体が温かくなるのは正常な動作です。周囲に物を置かないよう注意してください。
Q：雷が鳴った後にAC入力ランプが消えました。 A：雷サージによりAC入力ヒューズ（125V 4A）が溶断した可能性があります。ヒューズを点検し、断線していれば指定規格品と交換してください。
Q：出力電圧調整はどこで行いますか？ A：カバーを取り外した内部基板の上部にある「出力電圧調整ボリューム」をプラスドライバー等で回して調整します。
