TAKEX 直流電源装置 UPS機能付屋内用

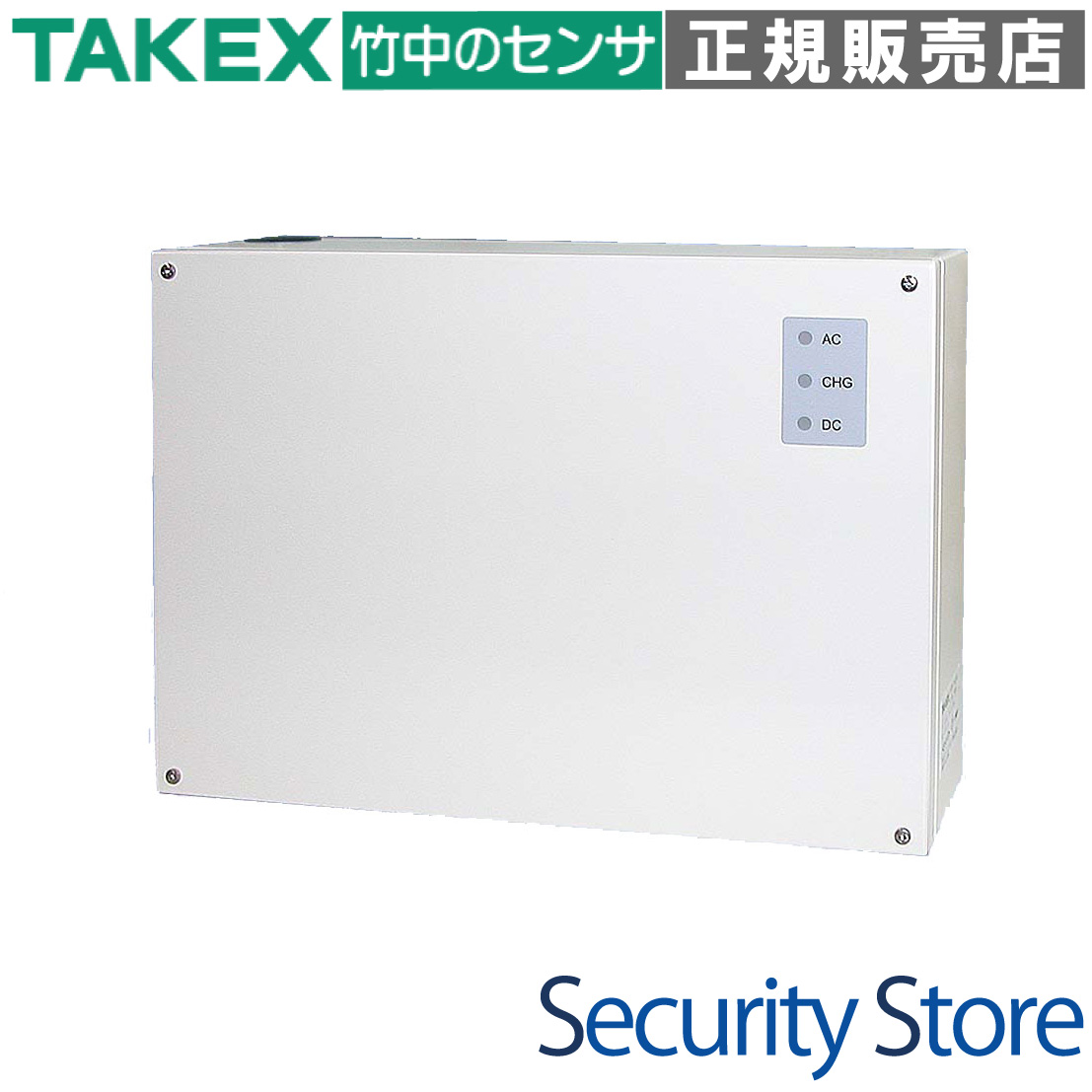

BA-210D 直流電源装置

BA-210Dは、セキュリティシステムの安定稼働に不可欠な、無瞬断バックアップ機能を備えた直流電源装置です。通常時の安定したDC12V供給に加え、停電時には内蔵バッテリーによりシステムダウンを完全に防ぎます。

型番： BA-210D
方式： 定電圧充電方式（無停電電源装置）
最大出力電流： 2.0A
バックアップ： 内蔵鉛蓄電池（DC12V 2.3Ah）による無瞬断切替
設置場所： 屋内壁掛け専用

資料ダウンロード

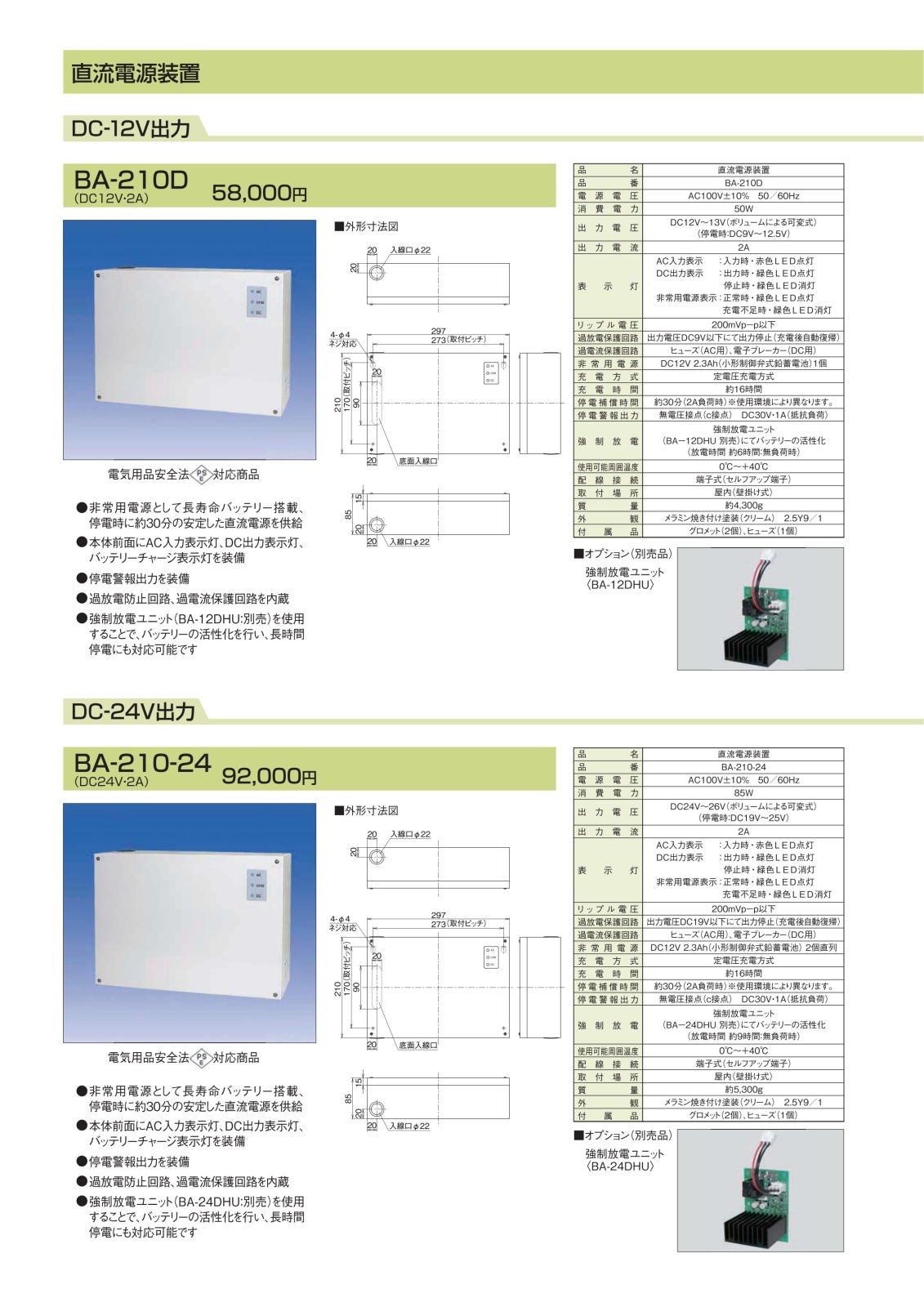

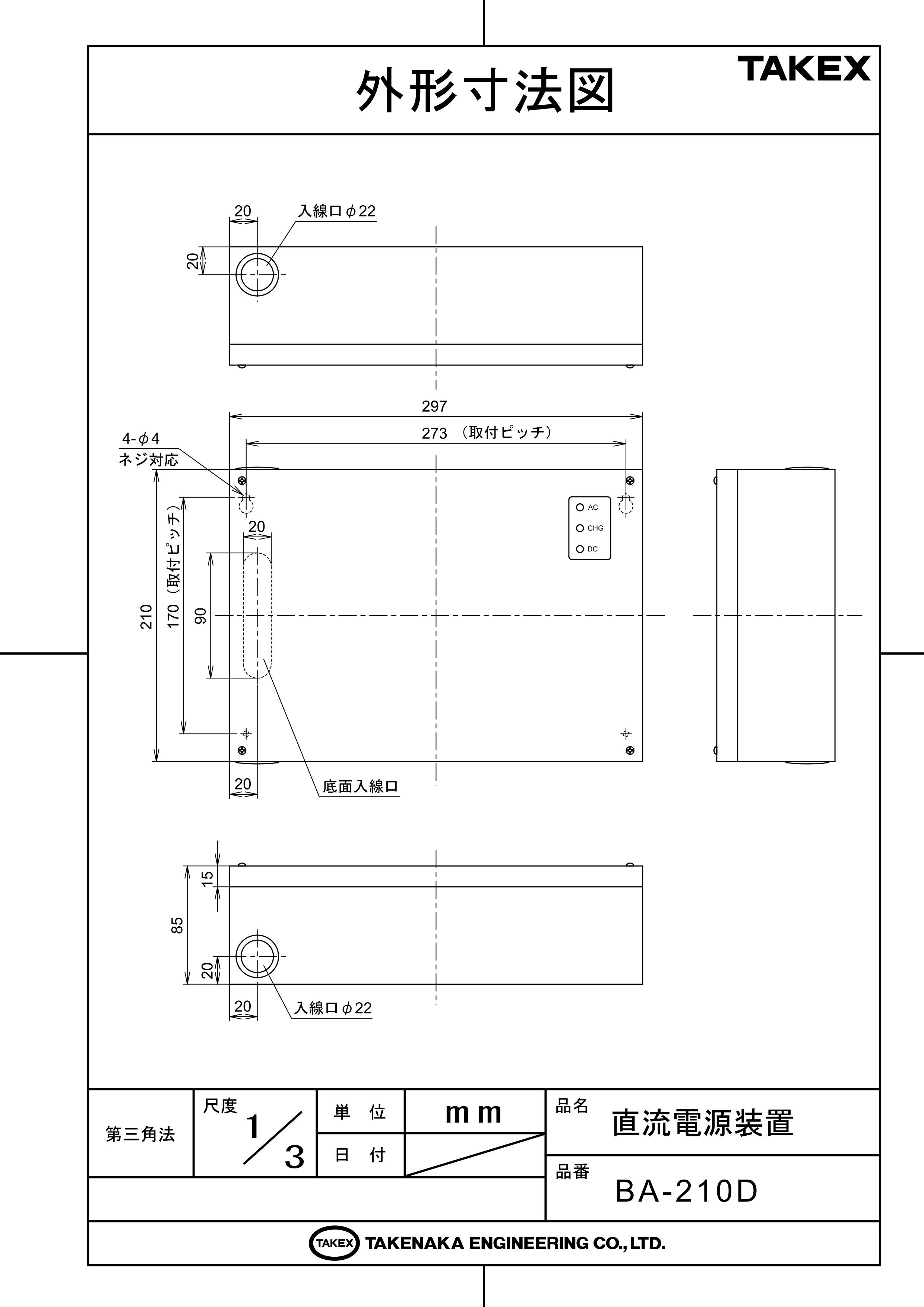

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

防犯センサー、カメラ、制御盤の電源
瞬時停電も許されない重要監視箇所
AC電源の確保が難しい場所への電源供給
既存システムの電源容量増設

導入前に確認したいポイント

床面から1m以上の高さに設置可能か
AC100Vの直結結線（電気工事士資格が必要）
合計消費電流が2Aを超えないか
バッテリーは消耗品（約3年での交換推奨）

特長

瞬時停電を防ぐ「無瞬断バックアップ」機能

AC電源が遮断された際、機械的なリレー切替を介さず瞬時にバッテリー放電へと切り替わります。これにより、電圧降下に敏感なセンサーやコントローラーの誤動作・シャットダウンを確実に防ぎます。

バッテリーの寿命を守る定電圧充電方式

内蔵の制御弁式鉛蓄電池に対し、常に最適な電圧で充電を行う定電圧方式を採用しています。過充電を抑えつつ、常に満充電の状態を維持することで、いざという時のバックアップ時間を確保します。

多重保護回路による徹底した安全設計

AC一次側には物理ヒューズ、DC二次側には電子ブレーカーを搭載。過電流や負荷側の短絡（ショート）を検知すると瞬時に出力を遮断し、機器の故障や発火リスクを最小限に抑えます。短絡保護はラッチ式で、安全が確認されるまで再起動を制限します。

バッテリーを致命的ダメージから守る過放電防止機能

長時間の停電によりバッテリー電圧がDC9.0V以下に低下した場合、自動的に放電を停止します。これは鉛蓄電池のセル破壊を未然に防ぐための重要な機能で、バッテリーの再起不能な劣化を回避します。

現場での状況把握を容易にする多彩なLED表示

筐体表面のランプで運用状態を確認できるだけでなく、内部基板上には「過電流」「短絡」「過放電」などの診断用LEDを実装。トラブル発生時にテスターを当てる前に、何が原因で停止したのかを視覚的に特定できます。

配線距離による電圧降下を補正する電圧調整機能

内部の調整ボリュームにより、出力電圧をDC12V〜13Vの範囲で微調整可能です。配線距離が長く、端末側での電圧不足が懸念される現場において、最適な供給電圧に昇圧させることができます。

外部システムと連携可能な停電警報出力

停電を検知した際に動作する「無電圧c接点」を装備しています。警報盤や自動通報装置に接続することで、管理者に電源異常を即座に通知するシステムの構築が可能です。

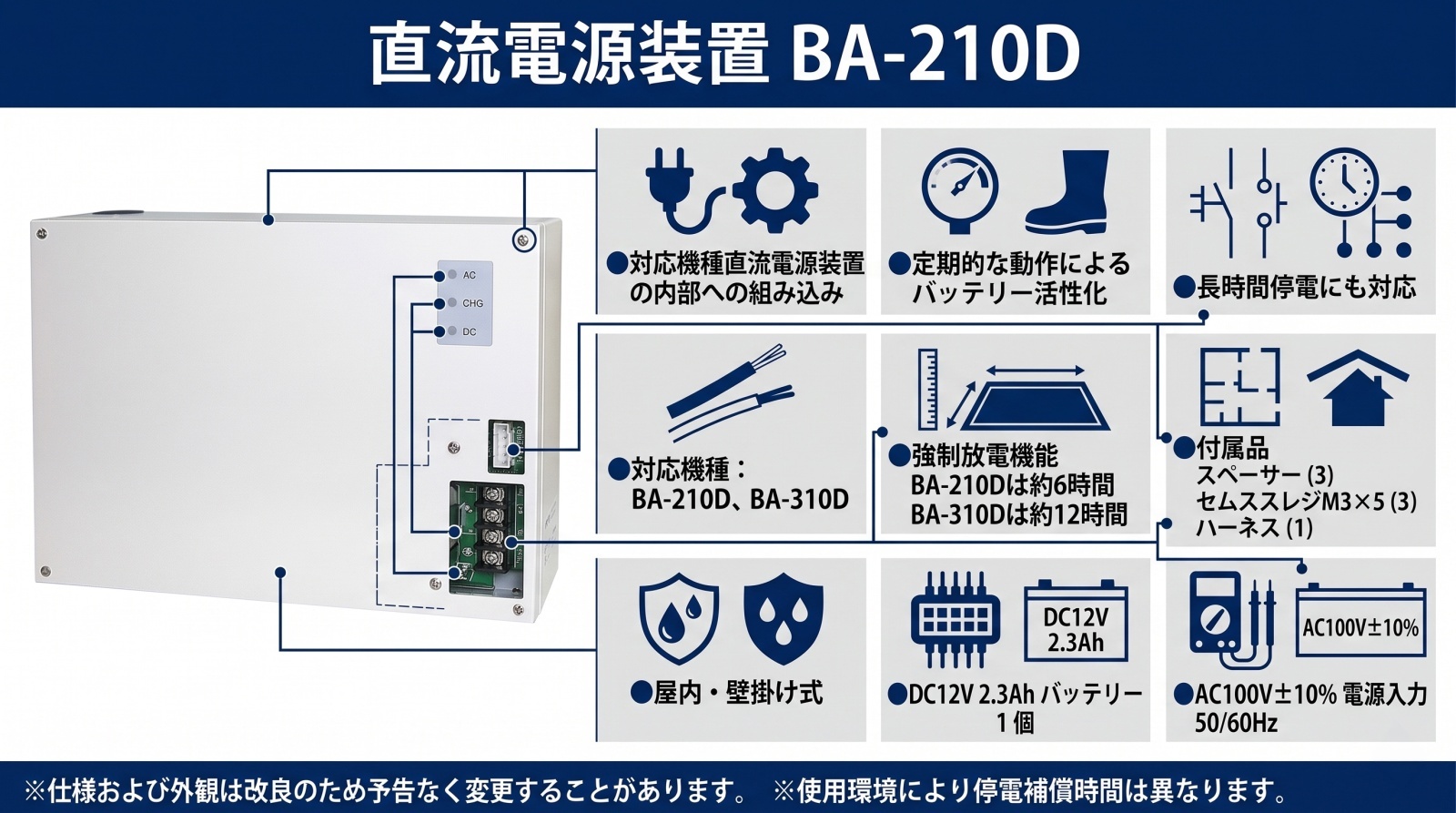

バッテリー寿命を延ばす強制放電ユニット（別売）への対応

長期間停電がない環境でもバッテリーを活性化させる「強制放電機能」をサポート。別売のユニットを接続することで定期的に充放電を行い、バッテリーのサルフェーションを抑制して期待寿命を維持します。

    選定時に評価したい強み
    高信頼のセキュリティ専用設計： 民生用UPSと異なり、防犯機器の特性に最適化された挙動。
2Aのパワフルな出力： 複数のセンサーやストロボ、サイレンを同時に駆動可能。
優れた保守性： 内部スイッチにより、本体電源を落とさず負荷側のみのON/OFFが可能。
堅牢なメタル筐体： メラミン焼き付け塗装を施したスチール筐体で、長期間の使用に耐える耐久性。



施工・設置ガイド

本製品の性能を十分に発揮させるため、以下の施工条件を遵守してください。

確認項目	この製品での考え方
取付場所	屋内・壁掛け専用。周囲温度0℃〜+40℃、結露なき場所。
設置の高さ	子供のいたずらや水損防止のため、床面より1m以上の高さを推奨。
電気工事	AC100Vの引き込み作業は「第二種電気工事士」以上の有資格者が行うこと。
バッテリー設定	出荷時はSW2（バッテリー接続）がOFFになっています。設置後に必ずONにしてください。

内部診断インジケーター（LED）

LED名称	点灯時の意味
過電流表示	負荷消費電流が2.0A付近または超過している。負荷の分散が必要。
短絡保護表示	負荷配線がショートしている。出力がロックされています。
過放電動作	バッテリー電圧が9.0V以下。保護のためシャットダウン中です。

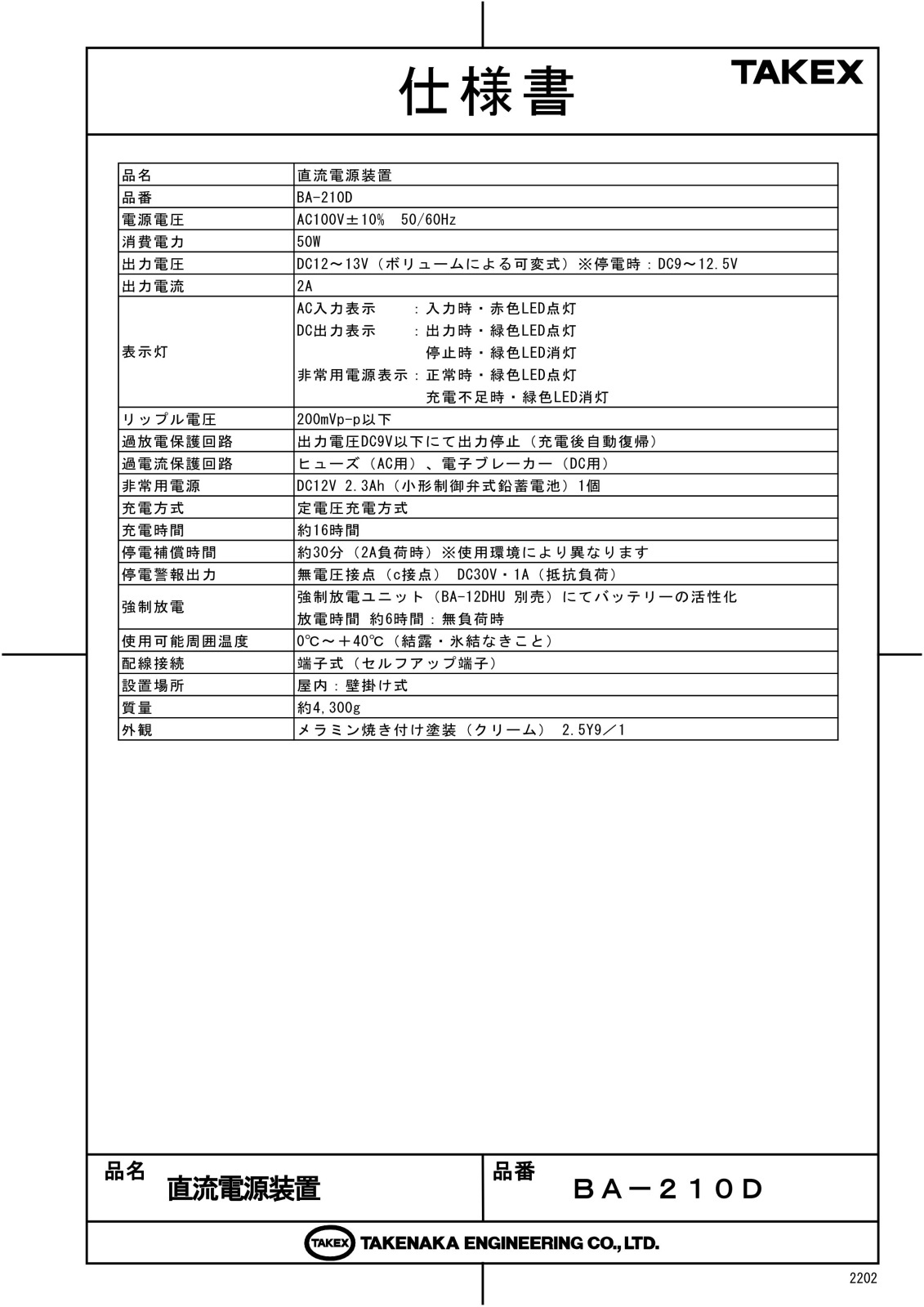

製品仕様

項目	内容
品名 / 品番	直流電源装置 / BA-210D
電源電圧	AC100V±10% (50/60Hz)
消費電力	50W
出力電圧	DC12V〜13V (ボリューム可変式) ※停電時: DC9V〜12.5V
出力電流	2A (最大)
リップル電圧	200mVp-p以下
過放電保護回路	出力電圧DC9V以下にて出力停止（充電後自動復帰）
過電流保護回路	ヒューズ（AC側）、電子ブレーカー（DC側）
非常用電源	DC12V 2.3Ah（小型制御弁式鉛蓄電池）1個内蔵
充電時間 / 方式	約16時間 / 定電圧充電方式
停電補償時間	約30分（2A最大負荷時） ※使用環境・劣化度により変動
停電警報出力	無電圧c接点 (DC30V 1A 抵抗負荷)
表示灯 (表面)	AC入力(赤)、DC出力(緑)、非常用電源(緑)
使用周囲温度	0℃ 〜＋40℃（屋内・壁掛け）
質量 / 外装	約4,300g / メラミン焼き付け塗装 (2.5Y9/1)
外形寸法	W210mm × H297mm × D90mm

FAQ

Q：バッテリーの交換時期はいつ頃ですか？ A：使用環境によりますが、設置から約3年以内、または充放電回数400回程度を目安に定期交換を推奨しています。

Q：短絡保護が働いた後、配線を直しても復旧しません。 A：本製品はラッチ式保護を採用しています。一度AC電源、バッテリー接続、DC出力の3つのスイッチをすべてOFFにし、再度ONにしてリセットを行ってください。

Q：設置してすぐ停電テストをしたら、すぐに電源が落ちました。 A：内蔵バッテリーが満充電になるまで約16時間かかります。設置直後は充電不足のため、十分な時間を置いてからテストしてください。

Q：内部のSW2（バッテリースイッチ）は常にONで良いですか？ A：はい、運用時は常にONにしておかないと、停電時にバックアップが機能しません。出荷時はOFFになっていますのでご注意ください。

Q：出力電圧を13V以上に上げることは可能ですか？ A：仕様上の調整範囲はDC12V〜13Vです。それ以上の昇圧は内部回路の過熱や故障の原因となるため行わないでください。

Q：停電警報出力はどのように使いますか？ A：AC100Vが断たれた際に接点が切り替わります。通報装置や警報盤の外部入力端子に接続することで、停電の発生を外部に通知できます。

Q：DC出力が2Aを超えるとどうなりますか？ A：内部の「過電流表示LED」が点灯または明滅し、過負荷を知らせます。そのまま使用し続けると電子ブレーカーが動作し、出力を遮断します。

Q：バッテリーだけの交換はユーザー側で可能ですか？ A：はい、可能です。SW2をOFFにすればシステムを稼働させたまま「活線交換」が行えますが、感電には十分注意し、極性を間違えないように接続してください。

Q：屋外のプルボックス内に入れても大丈夫ですか？ A：本製品は屋内専用です。プルボックス内であっても、結露や湿度の影響を受けやすいため、推奨環境（0℃〜+40℃、屋内）外での使用は避けてください。

Q：オプションの強制放電ユニット「BA-12DHU」とは何ですか？ A：鉛蓄電池をあえて放電させることでセルの活性化を図るユニットです。全く停電がない環境でのバッテリー寿命維持に役立ちます。
